Sk ö tselinstruktion SIPLACE 80S-20/F4 2 Drifts ä kerhet Programvers ion SR.407.xx Utg å va 0f1/2001 SE 2.3 Restsp ä nningar i servoinst ö tningen och av lastningstider 89 2.3 Re st sp ä nningar i servoinst ö tninge n oc…

2 Driftsäkerhet Skötselinstruktion SIPLACE 80S-20/F4

2.2 Säkerhetsanordningar Programversion SR.407.xx Utgåva 0f1/2001 SE

2.2.5 Berörningsskydd vid komponentbordens ställplatser

FARA

Som förutsättning för driftsäkerheten skall alla uppställningsplatser vara försedda med transpor-

törer. Om inte ett tillräckligt antal transportörer står till förfogande skall istället för transportören

“transportören Dummy-Feeder” installeras.

I det här fallet har du följande varianter till förfogande:

Artikelnr.: 00116820-01 SIPLACE beröringsskydd för 1 avställningsplats

Artikelnr.: 00116821-01 SIPLACE beröringsskydd för 6-10 avställningsplatser

Artikelnr.: 00116822-01 SIPLACE beröringsskydd för 11-20 avställningsplatser

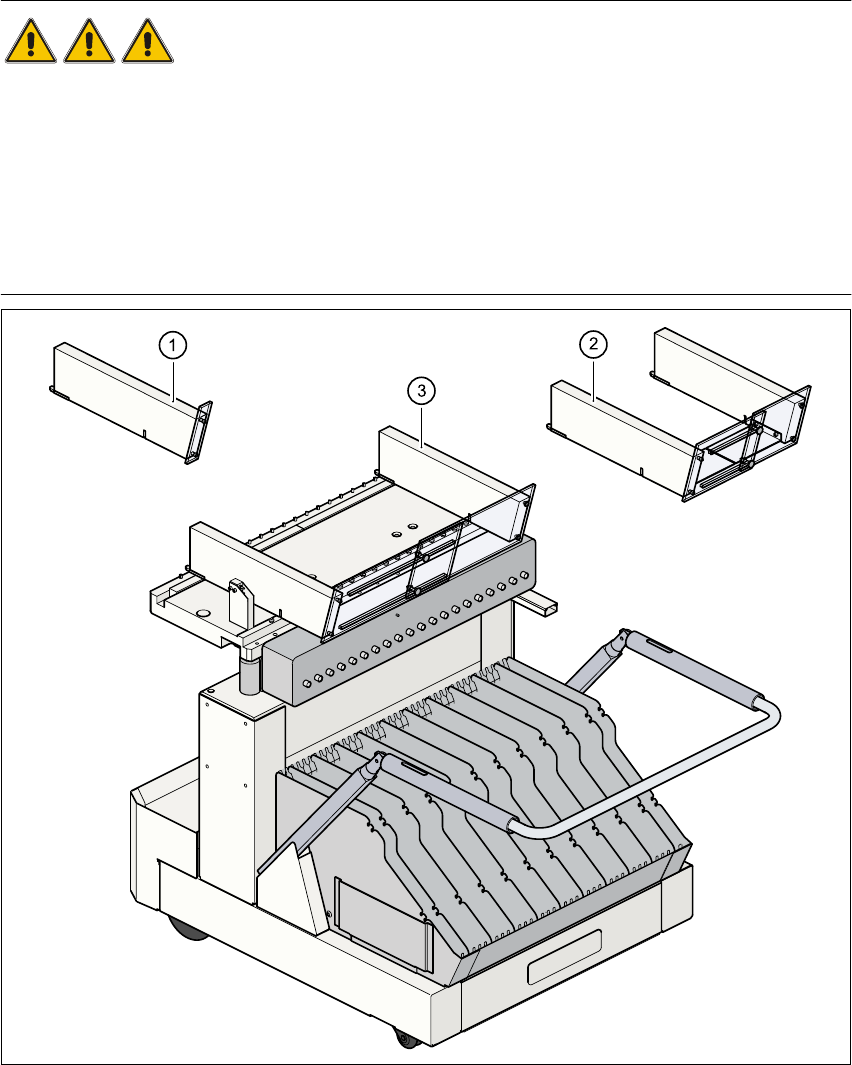

Bild 2.2 - 6 Beröringsskydd

(1) Beröringsskydd för 1 avställningsplats

(2) Beröringsskydd för 6-10 avställningsplatser

(3) Beröringsskydd för 11-20 avställningsplatser

Skötselinstruktion SIPLACE 80S-20/F4 2 Driftsäkerhet

Programversion SR.407.xx Utgåva 0f1/2001 SE 2.3 Restspänningar i servoinstötningen och avlastningstider

2.3 Restspänningar i servoinstötningen och avlast-

ningstider

Om NÖDSTOPP-brytaren har tryckts på eller automaten urkopplats, skall elektrolytkondensato-

rerna avlastas över omkopplingsbara motstånd på avlastningskortet (00308443-xx) inom kort tid

till ofarliga restspänningar. Du kan ha uttag för spänningar vid mätdosan 001 - 009 vid spänning-

mätningsenheten i servoinstötningen. 2

FARA

Automaterna i SIPLACE-familjen matas med nätspänningen 3x400V~ (3x208 V~ USA-version)

± 5 %, 50/60Hz. Delar i denna anläggning leder livsfarliga spänningar - också vid stängd huvud-

brytaren. En ovidkommande aktion med dessa automater kan därför leda till död eller en svår

kroppsskada såsom betydande sakskador.

Iaktta därför de gällande olycksförhindrings- och DIN-instruktionerna (särskilt DIN EN 60204,

del 1). Endast kvalificerad och utbildad personal får öppna skyddsplåten för servoinstötningen.

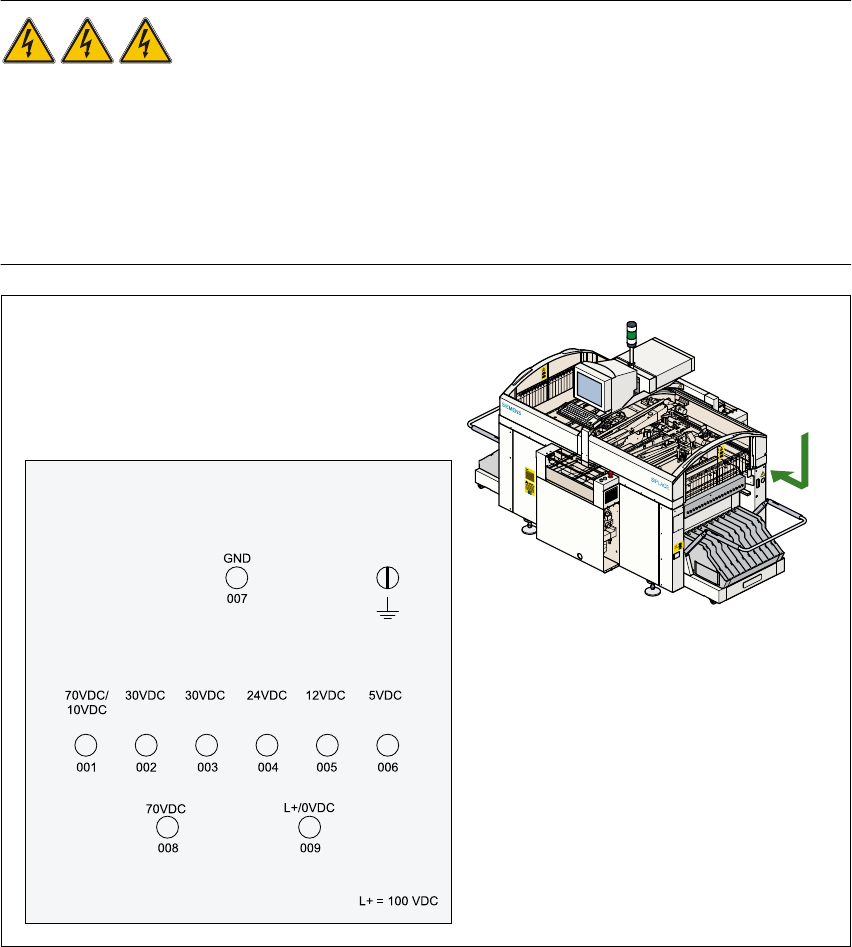

Bild 2.3 - 1 Mätdosan vid spänningsmätningsenheten i servoinstötningen

avkopplat

påkopplat

Servo-

instötning

2 Driftsäkerhet Skötselinstruktion SIPLACE 80S-20/F4

2.3 Restspänningar i servoinstötningen och avlastningstider Programversion SR.407.xx Utgåva 0f1/2001 SE

2.3.1 Driftspänningar, restspänningar och avlastningstider efter

tryckning av NÖDSTOPP-brytaren

2.3.2 Restspänningar och avlastningstider efter tillslagning av huvudbrytaren

AKTAS

För att undvika dataförluster, stäng automaten - förutom i nödsfall - först efter följande kriterier:

– Automaten har slutat överföringen av maskin-, utrustnings- och driftsdata.

– Automaten har slutat Kk-bearbetningen.

– Automaten har slutat uppkörningskedet.

– Windows NT-operationssystemet har körts ned vederbörligt.

Mätdosa 00X mätt

mot 007 (GND)

Spänning

vid normaldrift

Restspänning

vid NÖDSTOPP

Avlastningstiderna av elektro-

lytkondensatorer på12 V-

001 70 V- 10 V- < 2 sek.

002 30 V- 30 V- –

003 30 V- < 12 V- < 2 sek.

004 24 V- 24 V- –

005 12 V- 12 V- –

006 5 V- 5 V- –

008 70 V- 10 V- < 2 sek.

009 100V- 10 V- < 1 sek.

Tab. 2.3 - 1 Driftspänningar, restspänningar och avlastningstider efter tryckning av NÖDSTOPP-brytaren

Mätdosa 00X

mätt mot 007 (GND)

Restspänning vid

huvudbrytaren stängd

Avlastningstider av elektrolyt-

kondensatorer på12 V-

001 < 12 V- < 2 sek.

002 < 12 V- < 2 sek.

003 < 12 V- < 2 sek.

004 0 V- –

005 0 V- –

006 0 V- –

008 < 12 V- < 2 sek.

009 < 12 V- < 1 sek.

Tab. 2.3 - 2 Restspänningar och avlastningstider efter tillslagning av huvudbrytaren
