3-32
3
4

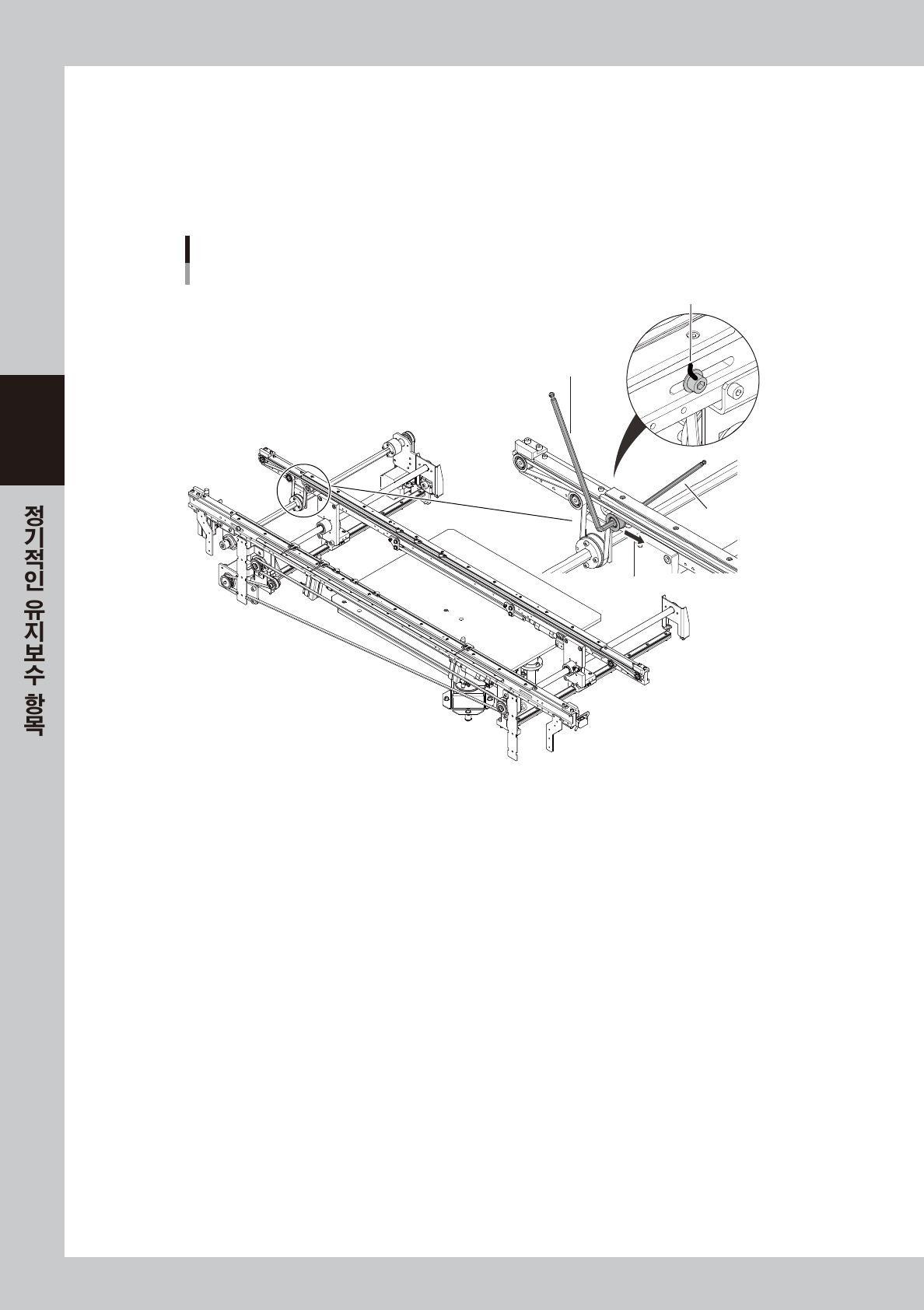

벨트를 느슨하게 합니다 .
1. 컨베이어 벨트를 느슨하게 하기 전에 현재의 풀리의 위치를 유성펜으로 마킹합니다 .
2. 다음 그림을 참고해서 , 텐션이 걸려 있는 풀리의 고정볼트를 육각렌치 (5) 와 육각렌치 (4) 로 느슨하
게 합니다 .
3. 벨트가 풀리는 방향으로 풀리를 이동시킵니다 .
컨베이어 벨트 풀기
육각렌치 (5)
육각렌치 (4)
풀리의 위치에 마킹
벨트가 풀리는 방향
57344-KMG-00
5
구동용 풀리로부터 벨트를 탈거합니다 .
풀리 , 기판 가이드로부터 컨베이어 벨트를 탈거해 주십시오 .
6
컨베이어 벨트를 확인합니다 .
탈거한 벨트의 반송면에 마모나 보풀 등이 없는지 확인해 주십시오 . 마모나 보풀이 심할 경우는 ,
제 6 장 「4.1 컨베이어 벨트의 교환」을 참조해서 컨베이어 벨트를 교환해 주십시오 .
3-33
3
7

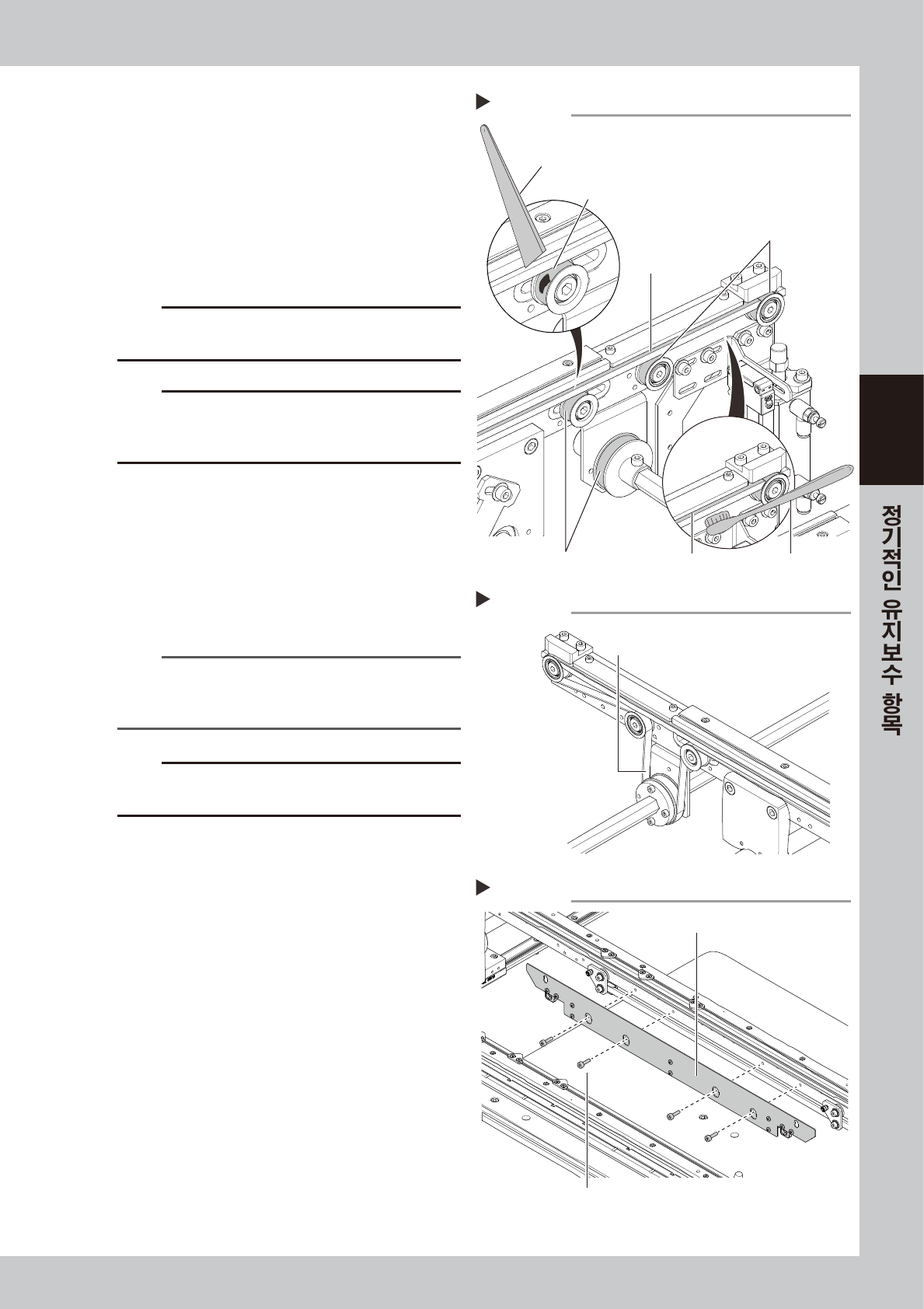

벨트 가이드부와 풀리를 청소합니다 .
1. 벨트 가이드와 센서부 등에 부착된 벨트의
마모 가루는 버큠 ASSY( 옵션 ) 로 흡인해
주십시오 .
2. 풀리 외주면에 벨트의 마무가루가 부착되어
있을 경우에는 , 플라스틱 헤라로 제거합니다 .
3. 벨트 가이드부에 마모가루가 들어가 있을 경우
에는 , 브러시 등으로 제거해 주십시오 .
57345-KMG-00
c
주의
헤라와 브러시를 사용할 때에는 , 풀리나 가이드에 상처내지 않도
록 , 주의해 주십시오 .
c
주의
현저한 더러움 이외에는 용제 (IPA 등 ) 를 사용하지 마십시오 .
용제를 사용해야 할 경우에는 , 풀리의 베어링부에 용제가
튀지 않도록 주의해서 청소해 주십시오 .
8
벨트를 원상태로 되돌립니다 .
1. 벨트를 풀리에 임시로 걸어 둡니다 .
2. 텐션 풀리를 Step4 에서 마킹한 위치까지
이동시키고 고정볼트를 체결합니다 .
3. 벨트가 느슨할 경우에는 , 텐션 풀리의 위치를
조정해서 벨트의 텐션을 걸어 주십시오 .
57346-KMG-00
n
요점
본 장비의 컨베이어 벨트의 텐션 규격은 520~580Hz 입니
다. 필요에 따라 텐션 조절기를 사용해서 조정해 주십시오 .
연장 컨베이어 사양의 경우에도 텐션 규격은 같습니다 .
c
주의
텐션 풀리의 고정 볼트 체결 토르크는 5.5N
•
m 입니다 .
심하게 조이지 않도록 주의해 주십시오 .
9
기판 클램프 보드를 장착합니다 .
1. 기판 클램프 보드를 원위치에 장착하고 육각
렌치 (3) 로 기판 클램프 보드의 고정 볼트를
체결해 주십시오 .
2. 푸쉬업 플레이트상에 깔아둔 사각건을 정리합
니다 .
57362-KMG-00
벨트 가이드부와 풀리의 청소
Step 7
플라스틱 헤라
벨트 가이드부
벨트의 마모가루 부착
브러시
풀리 외주면
벨트 가이드부
풀리 외주면
텐션측정 장소
Step 8
텐션측정 장소
기판 클램프 보드의 장착
Step 9
기판 클램프 보드
기판 클램프 보드의 고정볼트
3-34
3
0

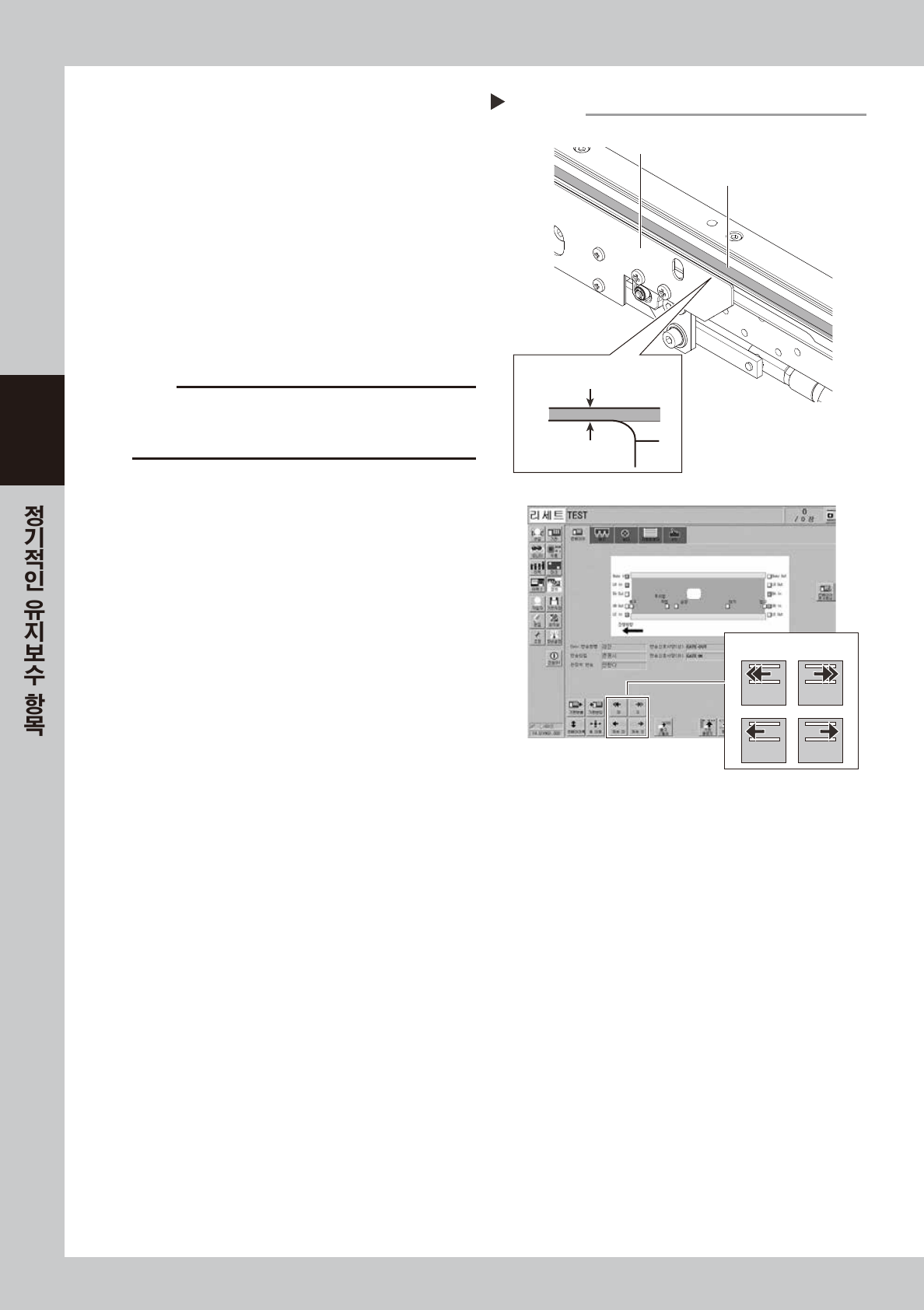

벨트의 장착 상태를 확인합니다 .
1. 기판 클램프 보드의 상면의 위치가 벨트 상면
보다 약 0.5mm 낮은 위치에 있는지 확인해
주십시오 .
2. 장비의 안전 커버를 닫고 , 비상정지 상태를
해제합니다 .
3. [ 장치 ]-「컨베이어」화면의 [ 컨베이어 구동 ]
버튼으로 벨트를 회전시켜서 동작상태를 확인
하여 주십시오 .
4. 컨베이어 벨트의 회전이 고르지 못하거나 벨트
가 느슨할 경우는 , 텐션 풀리의 위치를 다시
조정해 주십시오 .
58307-KMG-00
c
주의
벨트의 상면과 기판 클램프 상면의 높이에 거의 차이가 없으면 ,
기판 반송에러가 발생할 가능성이 있습니다 .
그럴 경우에는 , 야마하 또는 대리점으로 연락해 주십시오 .
벨트의 장착상태 확인
Step 10
[컨베이어 구동] 버튼
0.5 mm
기판 클램프 보드
벨트 상면
기판 클램프 보드
컨베이어 벨트
<컨베이어 동작확인>
좌 우
저속 좌 저속 우
