3-40 3 5 컵 안의 더 러움 을 청소합니다 . 1 . 컵 을 가 볍 게 물세 척 합니 다 . 2. 물을 섞 은 중 성 세제 로 다시 안을 씻 어냅 니 다 . 3. 에 어 블 로 우 하 고 , 헝겊 등 으로 수분을 닦습니 다 . 6 필터용 미디어와 컵을 장 착합 니다 . 분리 했을 때와 반대 순서 로 , 필 터 용 미 디 어 와 컵 을 장착해 주십시 오 . c 주의 컵용 O 링의 누락 에…
3-39
3
5.4 베이스부
5.4.1 에어 / 미스트 필터 및 컵의 청소
에어 컴프레서내의 오일 , 물 , 불순물 등이 장비 안으로 유입되지 않도록, 본 장비에는 에어필터 및 미스트
필터가 사용되고 있습니다. 이들 필터의 점검•청소 및 필터용 미디어의 교환방법을 다음과 같이 설명합니다. 안
전을 위해서 , 반드시 공급에어 접속부의 에어 커플러를 분리한 후에 , 작업해 주십시오 .
1
공급에어의 에어 커플러를 분리합니다 .
1. 에어공급 / 배출 밸브를「EXH」쪽으로 전환합
니다 .
2. 공급에어 접속부의 에어커플러를 분리합니다 .
c
주의
커플러를 분리할 때에는 큰 배기음이 발생하므로 , 주의해
주십시오 . 또한 , 오일이나 물 , 불순물 등이 튈 가능성이
있으므로 주의해 주십시오 .
2
컵 안을 체크합니다 .
컵 안에 오일 또는 물이 들어 있는지 확인해 주십
시오 . 더러워져 있을 경우는 , 다음의 Step3~4 의
순서에 따라서 청소해 주십시오 .
참고
컵 하단의 드레인 콕은 , 오토드레인 타입입니다. 컵 안에 오
일이나 물이 차면 자동적으로 배출되므로 , 호스 등을
연결해 놓을 것을 권장합니다.
3
컵을 분리합니다 .
버튼을 아래쪽으로 밀면서 , 컵을 좌측 방향으로
돌려서 밑으로 뻬 주십시오 . 에어 필터의 경우는 ,
컵과 미디어가 같이 빠집니다 .
57358-KMG-00
4
필터용 미디어의 상태를 확인합니다 .
필터용 미디어를 분리해서 상태를 확인해 주십시
오.
오일 미스트 필터 :
미디어는 본체측의 스크류로 장착되어 있습니
다 . 미디어를 돌려서 분리해 주십시오 .
에어 필터 :
에어 필터용 미디어는 상하의 어댑터 사이에
끼워져 있습니다 . 어댑터채 위로 당겨서 뺀
후 , 어댑터를 돌려서 미디어를 분리합니다 .
57359-KMG-00
컵의 분리
Step 3
필터컵
에어 필터 오일 미스트 필터
버튼
컵용 O링
필터용 미디어
필터용 미디어
미디어의 분리와 상태확인
Step 4
필터용 미디어
스크류
<오일 미스트 필터>
<에어 필터>
어댑터
3-40
3
5
컵 안의 더러움을 청소합니다 .
1. 컵을 가볍게 물세척합니다 .
2. 물을 섞은 중성세제로 다시 안을 씻어냅니다 .
3. 에어 블로우 하고 , 헝겊 등으로 수분을 닦습니다 .
6
필터용 미디어와 컵을 장착합니다 .
분리했을 때와 반대 순서로 , 필터용 미디어와 컵을 장착해 주십시오 .
c
주의
컵용 O 링의 누락에 주의해서 장착해 주십시오 .
7
에어 커플러를 장착합니다 .
1. 에어 커플러를 접속해서 , 에어가 새지 않는지 확인해 주십시오 .
2. 에어 공급 / 배출 밸브를「Supply」쪽으로 전환합니다 .
3-41
3
6. 2 년

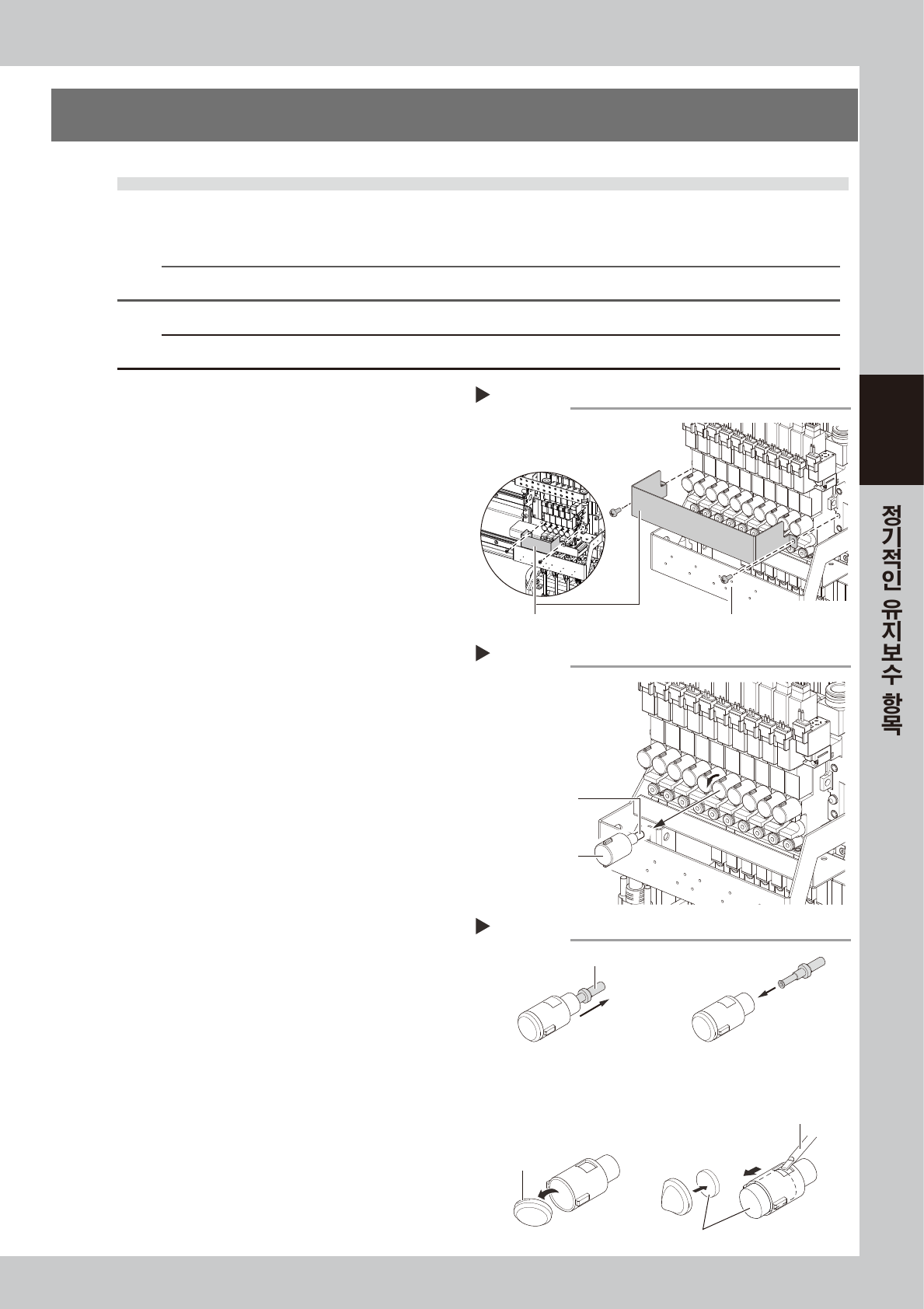

6.1 이젝터용 BIT 의 교환
이젝터용 BIT 는 장기간 사용하면 , 기능이 저하됩니다. 사용 상황에 따라 달라집니다만 , 성능을 유지하기
위해서는 , 2 년을 기준으로 교환하실 것을 권장합니다. 교환방법은 다음과 같습니다.
n
요점
이 항목은 HM 헤드 유닛을 예로 들어서 설명합니다만 , HM5 헤드 유닛의 경우도 작업순서는 같습니다 .
c
주의
BIT 는 재이용 할 수 없습니다 . 교환할 때에는 , 반드시 새것으로 교환해 주십시오 .
1
작업 준비를 합니다 .
e
1. 손목시계 , 자기 ID 카드 등 , 자력에 영향을
받는 물건은 전부 빼 둡니다 .
2. 비상정지 버튼을 누르고 , 안전 커버를 오픈합
니다 .
3. 헤드 유닛을 앞쪽으로 이동시킵니다 .
4. 사각건을 헤드 유닛의 밑에 깔아 둡니다 .
2
정류판을 탈착합니다 .
십자 드라이버로 정류판의 고정 나사 (2 개 ) 를
분리해서 정류판을 탈착해 주십시오 .
57325-KMG-00
3
BIT 캡을 분리합니다 .
손으로 BIT 캡을 왼쪽으로 돌려서 빼 주십시오 .
57360-KMG-00
4
BIT 를 교환합니다 .
BIT 캡에서 교환할 BIT 를 빼고 , 새로운 BIT 를
끼워 주십시오 . 머플러가 더러워져 있을 경우는 ,
머플러도 교환해 주십시오 .
57361-K M G -00
5
BIT 캡을 장착합니다 .
BIT 캡을 원 위치에 끼우고 , 오른쪽으로 돌려서
고정합니다 .
6
정류판을 장착합니다 .
1. 십자 드라이버로 고정나사 (2 개 ) 를 체결해서
정류판을 원상태로 장착합니다 .
2. 헤드 유닛의 밑에 깔아둔 사각건을 정리합니
다.
정류판의 탈착
Step 2
정류판
HM5 헤드
HM 헤드
고정 나사 (2군데)
BIT의 분리
Step 3
BIT 캡
BIT
BIT의 교환
Step 4
BIT
※ 머플러가 더러워져 있을 경우
정밀 일자 드라이버
절흠부
BIT 캡 선단을 분리한다
머플러를 교환한다
머플러
