제 4 장 옵션부의 유지보수
목차
1. 이오나이저 4-1
1.1 이오나이저 방전침의 청소 ( 매월 ) 4-2
1.2 이오나이저 방전침의 교환 (2 년 ) 4-3
2. UPS( 무정전 전원장치 ) 4-4
2.1 UPS 배터리의 교환 (3 년 ) 4-4
3. 노즐 스테이션 4-5
3.1 노즐 스테이션 센서의 상태확인과 청소 (1 년 ) 4-5
4. sATS15 의 유지보수 4-7
4.1 일상 점검 4-8
4.1.1 팔레트 및 세팅 상태의 확인 4-8
4.2 매월 4-10
4.2.1 랙과 가이드 레일의 확인 4-10
4.2.2 AZ 축 볼스크류 / 볼가이드의 청소와 급유 4-11
4.3 6 개월 4-13
4.3.1 AH 축 가이드의 청소와 급유 4-13
4-1
4
1. 이오나이저
이오나이저는 , 장기간의 사용으로 인해 방전침 ( 전극 ) 이 마모해서 노화됩니다 . 또한 , 제전 효과를 유지하기
위해서는 다음과 같이 정기적으로 청소할 필요가 있습니다 .
█

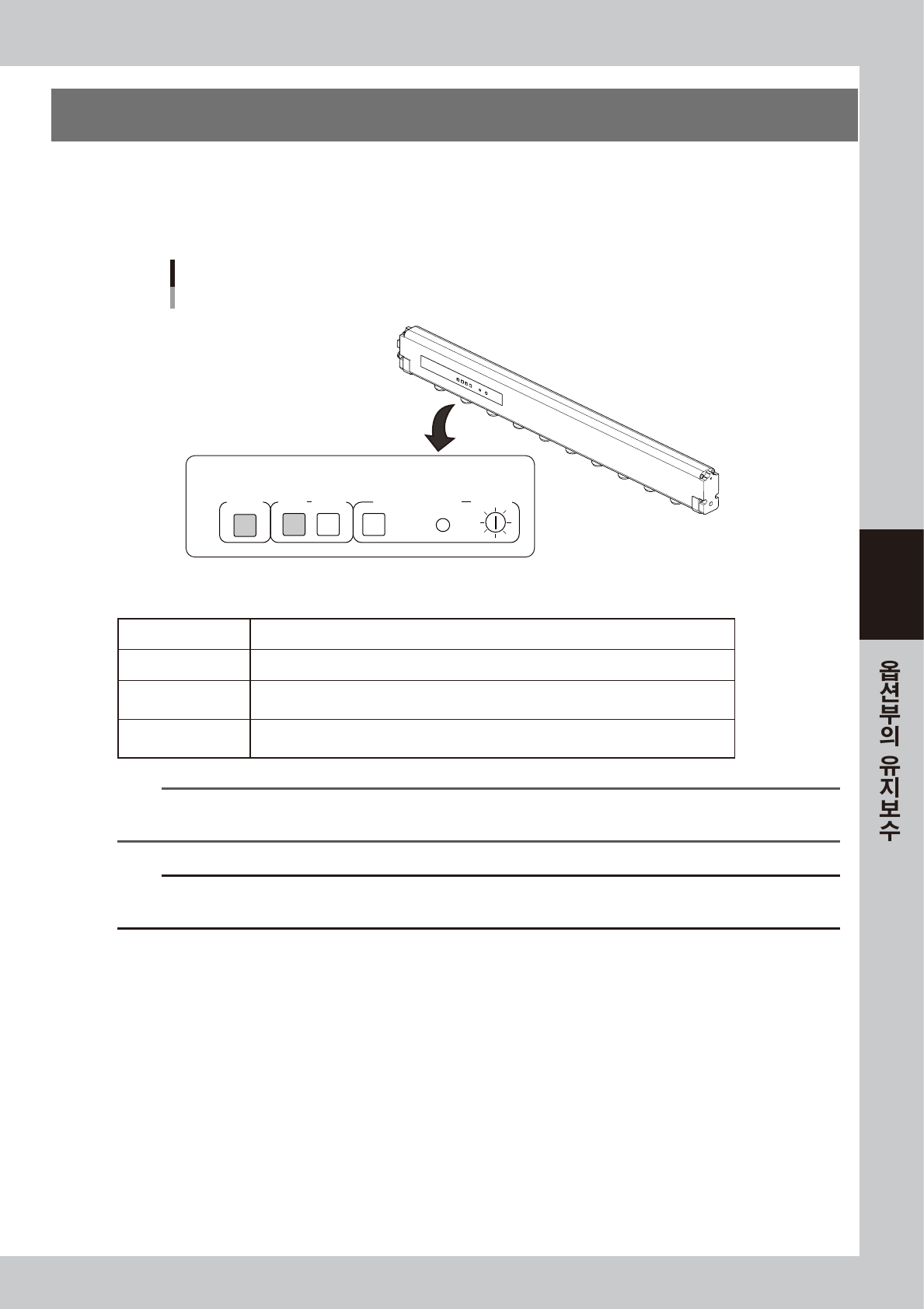

이오나이저 본체의 LED 표시
이오나이저
인디케이터 패널
<이오나이저 인디케이터 패널>
POWER ALARMRUN
CLEANING
RESET
CLEANING TIMER
T SELECT
57400-KMG-00
█
이오나이저의 인디케이터 표시
POWER
전원이 정상적으로 투입되었을 때에 녹색 LED 가 점등합니다 .
RUN
정상 운전시에 녹색 LED 가 점등합니다 .
ALARM
방전침이 더러워짐에 의해 방전오류 또는 방전침의 노화 , 기기 내부에 이상이 발생했을 때에
빨간색 LED 가 점등합니다 . 본체측에도 알람을 표시합니다 .
CLEANING TIMER
T.SELECT 의 트리머를 돌려서 설정한 시간이 경과화면 「CLEANING」 의 노란색 LED 가 점등
합니다 . 「RESET」 버튼을 누르면 , 노란색 LED 가 소등합니다 . ※단 , 출하시에는 미설정입니다 .
n
요점
이오나이저의 제전 성능은 제전 대상이 되는 기판과 부품의 재질 , 형상에 따라서 달라지므로 반드시 제전이 보장되는 것은
아닙니다 .
c
주의
이오나이저의 방전침의 선단은 뾰족하며 , 전압이 흐르고 있습니다 . 안전 커버를 열면 이오나이저의 전원은 OFF 됩니다만 ,
장비내에서 유지보수 작업을 실시할 경우에는 , 선단부에 직접 손이 닿지 않도록 주의해 주십시오 .
4-2
4
1.1 이오나이저 방전침의 청소 ( 매월 )
이 작업은, 매월 또는 이오나이저 본체의 LED 가 빨간색으로 점등되었을 경우에 실시합니다.
1
이오나이저 전원을 OFF 합니다 .
e
1. 비상정지 버튼을 누르고 , 장비의 안전 커버를
열면 이오나이저의 전원이 차단됩니다 .
2. 이오나이저의「POWER」의 녹색 LED 가 소등
되어 있는지 확인해 주십시오 .
w
경고
전원을 OFF 한 직후는 , 방전침에 전압이 남아 있으므로 ,
만지면 위험하오니 주의해 주십시오 .
2
에어 공급을 OFF 합니다 .
장비 좌측 아래의 에어 공급 / 배출 밸브를「EXH」
쪽으로 돌려서 에어의 공급을 차단합니다 .
3
방전침을 청소합니다 .
1. 면봉에 무수 에탄올을 조금 적셔서 방전침을
닦아 주십시오 .
2. 청소후 , 잠시 그대로 건조시킵니다 .
57401-KMG-0 0
n
요점
방전침 유닛을 탈착해서 방전침을 청소하는 방법도 있습니다 .
방전침 유닛의 탈장착은, 후술의 「1.2 이오나이저 방전침의 교
환 (2 년 )」을 참조해 주십시오 .
c
주의
방전침 유닛을 탈착해서 청소할 경우 , 무수 에탄올 등에 담궈두지
마십시오 . 내부에 무수 에탄올이 남아 있는 상태에서 고전압을
가하면 , 이오나이저 본체가 파손될 우려가 있습니다 .
4
에어를 공급하고 전원을 투입합니다 .
1. 에어 공급 / 배출 밸브를 전환해서 장비에 에어
를 공급합니다 .
2. 장비의 안전 커버를 닫고 ,「READY」버튼을
누릅니다 .
3. 이오나이저의「POWER」의 녹색 LED 가 점
등하고 , 에러가 발생하지 않음을 확인합니다 .
방전침의 청소
Step 3
방전침
무수 에탄올을 적신 면봉
