4-3 4 1 .2 이오나이저 방전침의 교 환 (2 년 ) 전술의 「1 . 1 이 오 나이 저 방 전 침 의 청 소 ( 매 월 ) 」 를 실 시 해 도 여 전 히 에 러 가 발 생 할 경 우 , 또 는 2 년 을 기 준 으로 해 서 , 이 오 나이 저 의 방 전 침 유 닛 (KJX -M 8 3 P 1 -0 0 X : N EEDLE SP AR E SET / 5 개 입 ) 을 교 환 할 필 요가…
4-2
4
1.1 이오나이저 방전침의 청소 ( 매월 )
이 작업은, 매월 또는 이오나이저 본체의 LED 가 빨간색으로 점등되었을 경우에 실시합니다.
1
이오나이저 전원을 OFF 합니다 .
e
1. 비상정지 버튼을 누르고 , 장비의 안전 커버를
열면 이오나이저의 전원이 차단됩니다 .
2. 이오나이저의「POWER」의 녹색 LED 가 소등
되어 있는지 확인해 주십시오 .
w
경고
전원을 OFF 한 직후는 , 방전침에 전압이 남아 있으므로 ,
만지면 위험하오니 주의해 주십시오 .
2
에어 공급을 OFF 합니다 .
장비 좌측 아래의 에어 공급 / 배출 밸브를「EXH」
쪽으로 돌려서 에어의 공급을 차단합니다 .
3
방전침을 청소합니다 .
1. 면봉에 무수 에탄올을 조금 적셔서 방전침을
닦아 주십시오 .
2. 청소후 , 잠시 그대로 건조시킵니다 .
57401-KMG-0 0
n
요점
방전침 유닛을 탈착해서 방전침을 청소하는 방법도 있습니다 .
방전침 유닛의 탈장착은, 후술의 「1.2 이오나이저 방전침의 교
환 (2 년 )」을 참조해 주십시오 .
c
주의
방전침 유닛을 탈착해서 청소할 경우 , 무수 에탄올 등에 담궈두지
마십시오 . 내부에 무수 에탄올이 남아 있는 상태에서 고전압을
가하면 , 이오나이저 본체가 파손될 우려가 있습니다 .
4
에어를 공급하고 전원을 투입합니다 .
1. 에어 공급 / 배출 밸브를 전환해서 장비에 에어
를 공급합니다 .
2. 장비의 안전 커버를 닫고 ,「READY」버튼을
누릅니다 .
3. 이오나이저의「POWER」의 녹색 LED 가 점
등하고 , 에러가 발생하지 않음을 확인합니다 .

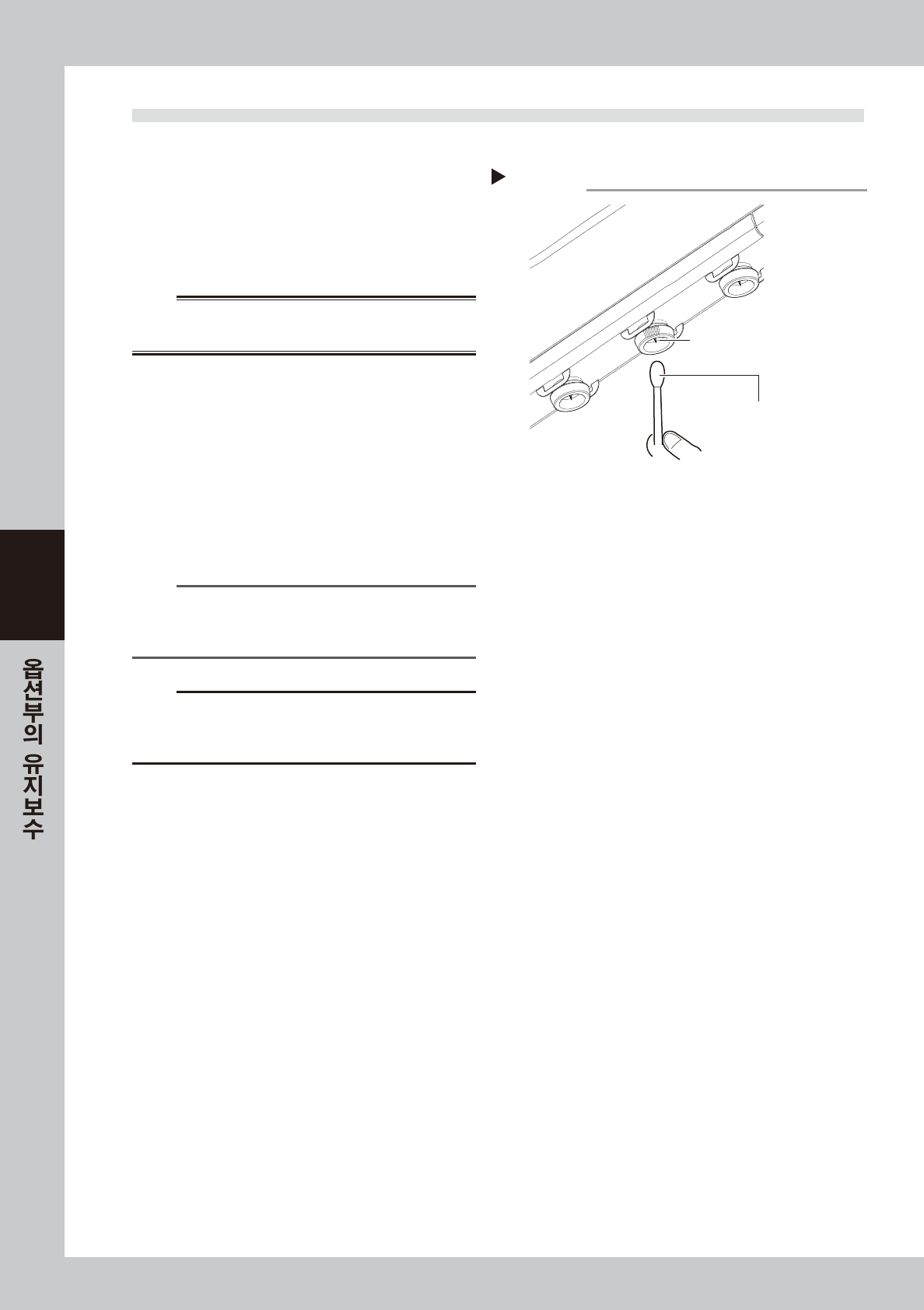

방전침의 청소
Step 3
방전침
무수 에탄올을 적신 면봉
4-3
4
1.2 이오나이저 방전침의 교환 (2 년 )
전술의「1.1 이오나이저 방전침의 청소 ( 매월 )」를 실시해도 여전히 에러가 발생할 경우, 또는 2 년을 기준으로
해서 , 이오나이저의 방전침 유닛 (KJX-M83P1-00X:NEEDLE SPARE SET/5 개입 ) 을 교환할 필요가
있습니다. 이오나이저 1 개당 방전침은 10 개 있습니다. 전후 고정뱅크 사양의 경우, 이오나이저는 장비의
전후에 1 개씩 있으며 , 유지보수시 장비 1 대의 방전침 유닛은 4 세트가 필요합니다.
1
이오나이저의 전원을 OFF 합니다 .
e
1. 비상정지 버튼을 누르고 , 장비의 안전 커버를
열면 이오나이저의 전원이 차단됩니다 .
2. 이오나이저의「POWER」의 녹색 LED 가 소등
되어 있는지 확인해 주십시오 .
w
경고
전원을 OFF 한 직후는 , 방전침에 전압이 남아 있으므로 ,
만지면 위험하오니 주의해 주십시오 .
2
에어 공급을 OFF 합니다 .
장비 좌측 아래의 에어 공급 / 배출 밸브를「EXH」
쪽으로 돌려서 에어의 공급을 차단합니다 .
3
방전침 유닛을 탈착합니다 .
1. 이오나이저의 부속품인 탈장착 툴을 방전침
유닛의 홈에 맞춰서 끼웁니다 .
2. 탈장착 툴을 시계 반대 방향으로 1/8 바퀴
돌립니다 .
3. 방전침 유닛을 뺍니다 .
4. 방전침 유닛에 끼워져 있는 O 링을 빼 둡니다 .
57402-KMG - 0 0
4
방전침 유닛을 교환합니다 .
1. 상기에서 빼 둔 O 링을 새로운 방전침 유닛에
끼웁니다 .
2. 방전침 유닛을 이오나이저 본체측의 홈 방향에
맞춰서 삽입합니다 .
3. 탈장착 툴을 방전침 유닛의 홈에 맞춰서 끼웁
니다 .
4. 탈장착 툴을 시계 방향으로 1/8 바퀴 돌려서
방전침 유닛을 고정시킵니다 .
57403-KMG-00
c
주의
O 링의 누락에 주의해 주십시오 .
5
에어를 공급하고 전원을 투입합니다 .
1. 에어 공급 / 배출 밸브를 전환해서 장비에 에어
를 공급합니다 .
2. 장비의 안전 커버를 닫고 ,「READY」버튼을
누릅니다 .
3. 이오나이저의「POWER」의 녹색 LED 가 점
등하고 , 에러가 발생하지 않음을 확인합니다 .
n
요점
방전침 유닛을 교환해도 에러가 발생할 경우는, 대리점 또는 야마하로 연락해 주십시오 .
n
요점
이오나이저의 상세한 사양은, 제조사의 취급 설명서를 참조해 주십시오 .

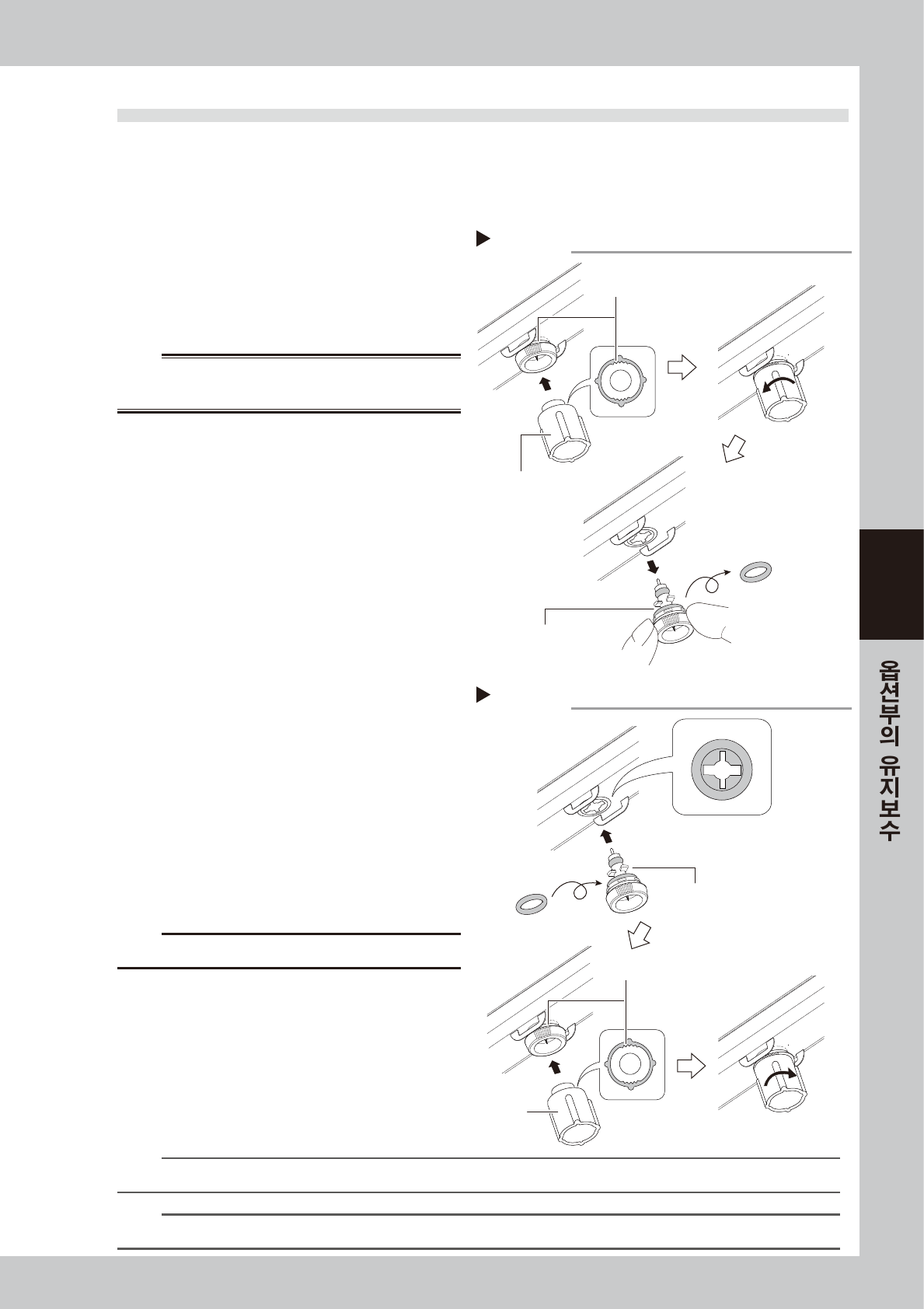

방전침 유닛의 탈착
Step 3
홈을 맞춘다
O링을 빼 둔다
탈장착 툴
방전침 유닛
방전침 유닛의 교환
Step 4
홈을 맞춘다
탈장착 툴
새로운 방전침 유닛
O링을 끼운다
삽입 방향
4-4
4
2. UPS( 무정전 전원장치 )
2.1 UPS 배터리의 교환 (3 년 )
배터리에는 , 수명이 있습니다. 주변 온도 등의 사용환경에 따라 다릅니다만 , 보통 3 년을 기준으로 새로운
배터리(KGA-M6566-30X) 로 교환하실 것을 권장합니다. 다음과 같이 UPS 의 내장용 배터리의 교환
방법에 대해서 설명합니다.
w
경고
배터리의 교환 작업은 , 전기 작업의 경험 및 지식을 가진 분이 실시해 주십시오 .
1
장비의 전원을 OFF 합니다 .
장비의 전원을 차단하고 , 몇초후에 UPS 의 전원
도 OFF 해 주십시오 .
w
경고
비상정지 상태 등의 통전상태나 UPS 기능이 작동하고 있는
상태에서는 작업하지 마십시오 .
2
프론트 패널을 분리합니다 .
십자 드라이버로 프론트 패널의 장착나사를 빼 주
십시오 .
5740 4 -K MG- 0 0
3
배터리 커넥터를 분리합니다 .
UPS 측과 내장용 배터리측의 커넥터를 분리시켜
주십시오 .
4
배터리 고정구를 탈착합니다 .
배터리 고정구의 장착 나사를 빼서 , 배터리 고정
구를 탈착해 주십시오 .
5
새로운 배터리로 교환합니다 .
교환할 배터리를 빼고 , 새로운 배터리를 삽입합니
다.
6
원상태로 장착합니다 .
Step2~Step4 와 반대 순으로 UPS 를 원상태로
장착해 주십시오 .
7
UPS 의 상태를 확인합니다 .
1. 장비의 전원을 공급합니다 .
2. UPS 조작패널의「ON」버튼을 눌러서
BATTERY LED 가 소등되어 있는지 확인해
주십시오 .
8
배터리의 교환 날짜를 기록합니다 .
UPS 경고라벨 ( 본서「안전의 길잡이」참조 )
에 배터리의 교환 날짜를 기록해 주십시오 .
n
요점
UPS 의 상세한 취급 설명에 관해서는 , 제조사의 취급 설명서를 참조해 주십시오 .

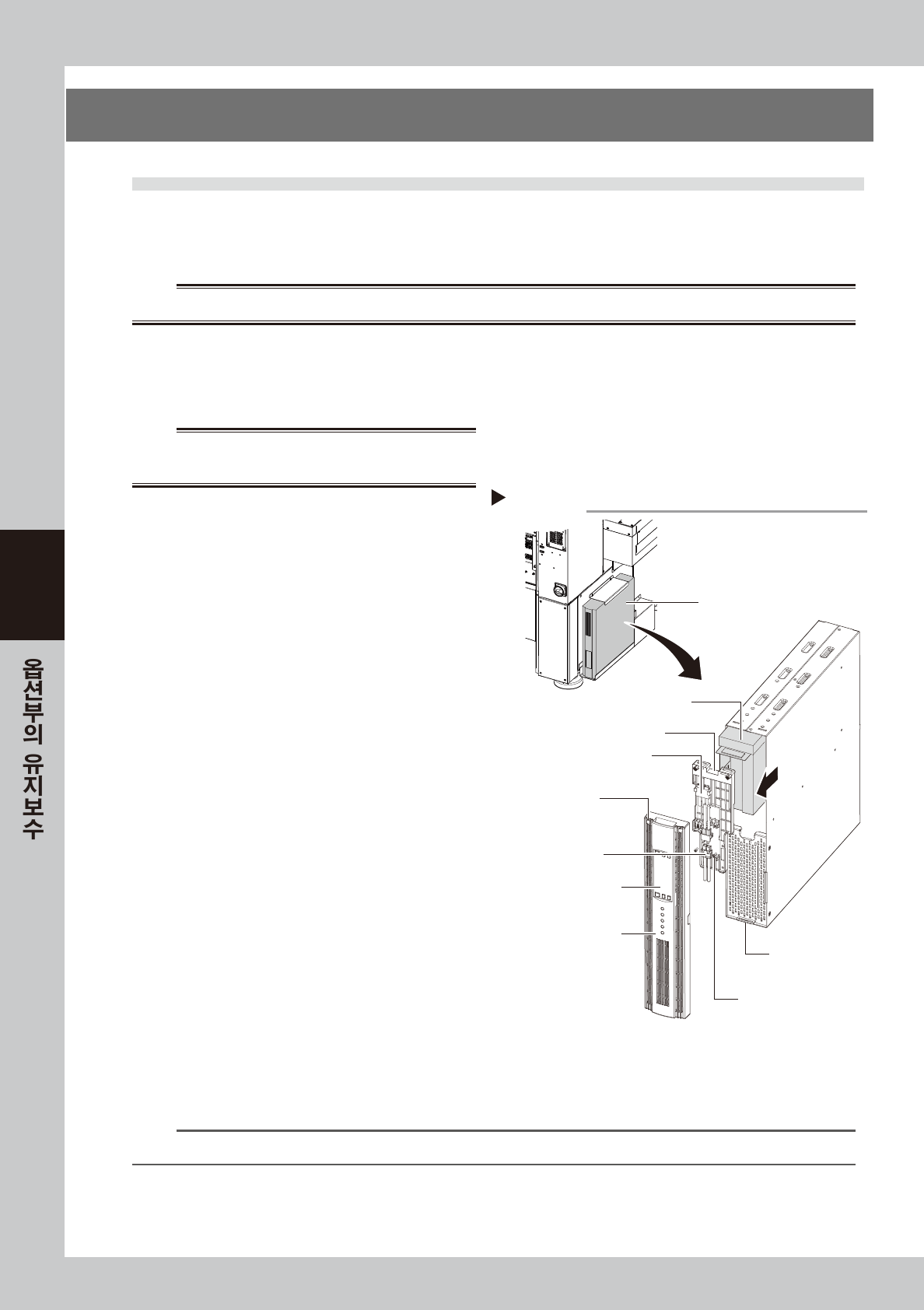

UPS 내장용 배터리의 교환
UPS 본체
<장비 정면의 우측 아래>
내장용 배터리
내장용 배터리측 커넥터
UPS측 배터리 커넥터
배터리 고정구
프론트 패널
프론트 패널 후크
배터리 고정구 장착나사
프론트 패널 장착나사
UPS 조작 패널
Step 2-6
