2. UPS( 무정전 전원장치 )
2.1 UPS 배터리의 교환 (3 년 )
배터리에는 , 수명이 있습니다. 주변 온도 등의 사용환경에 따라 다릅니다만 , 보통 3 년을 기준으로 새로운
배터리(KGA-M6566-30X) 로 교환하실 것을 권장합니다. 다음과 같이 UPS 의 내장용 배터리의 교환
방법에 대해서 설명합니다.
w
경고
배터리의 교환 작업은 , 전기 작업의 경험 및 지식을 가진 분이 실시해 주십시오 .
1
장비의 전원을 OFF 합니다 .
장비의 전원을 차단하고 , 몇초후에 UPS 의 전원
도 OFF 해 주십시오 .
w
경고
비상정지 상태 등의 통전상태나 UPS 기능이 작동하고 있는
상태에서는 작업하지 마십시오 .
2
프론트 패널을 분리합니다 .
십자 드라이버로 프론트 패널의 장착나사를 빼 주
십시오 .
5740 4 -K MG- 0 0
3
배터리 커넥터를 분리합니다 .
UPS 측과 내장용 배터리측의 커넥터를 분리시켜
주십시오 .
4
배터리 고정구를 탈착합니다 .
배터리 고정구의 장착 나사를 빼서 , 배터리 고정
구를 탈착해 주십시오 .
5
새로운 배터리로 교환합니다 .
교환할 배터리를 빼고 , 새로운 배터리를 삽입합니
다.
6
원상태로 장착합니다 .
Step2~Step4 와 반대 순으로 UPS 를 원상태로
장착해 주십시오 .
7
UPS 의 상태를 확인합니다 .
1. 장비의 전원을 공급합니다 .
2. UPS 조작패널의「ON」버튼을 눌러서
BATTERY LED 가 소등되어 있는지 확인해
주십시오 .
8
배터리의 교환 날짜를 기록합니다 .
UPS 경고라벨 ( 본서「안전의 길잡이」참조 )
에 배터리의 교환 날짜를 기록해 주십시오 .
n
요점
UPS 의 상세한 취급 설명에 관해서는 , 제조사의 취급 설명서를 참조해 주십시오 .
UPS 내장용 배터리의 교환
UPS 본체
<장비 정면의 우측 아래>
내장용 배터리
내장용 배터리측 커넥터
UPS측 배터리 커넥터
배터리 고정구
프론트 패널
프론트 패널 후크
배터리 고정구 장착나사
프론트 패널 장착나사
UPS 조작 패널
Step 2-6
4-5
4
3. 노즐 스테이션
3.1 노즐 스테이션 센서의 상태확인과 청소 (1 년 )
노즐 스테이션 ( 옵션) 을 겸비하고 있는 장비는 , 정기적으로 노즐검지 센서의 상태를 확인할 필요가 있습니
다. 다음과 같이 상태확인 방법과 청소방법에 대해서 설명합니다.
c
주의
노즐 스테이션 센서로 노즐검출이 정상적으로 되지 않을 때에는 , 노즐 체인지가 올바르게 동작되지 않거나 , 노즐검출 에러에
의해 생산을 계속할 수 없을 경우가 있습니다 .
1
작업 준비를 합니다 .
e
1. 모든 노즐을 노즐 스테이션에 되돌립니다 .
2. 작업을 안전하게 하기 위해 , 장비를 비상정지
상태로 해 주십시오 .
2
노즐 스테이션 ( 이후 ANC) 의 셔터를
오픈합니다 .
1. [ 장치 ]-「헤드」탭을 선택합니다 .
2. [ 노즐 STN 셔터 ] 버튼을 눌러서 , ANC 의 셔
터를 열어 주십시오 .
58400-KMG-00
3
조정모드를 기동합니다 .
1. 셋업화면 좌측의 [ 조정 ] 버튼을 누릅니다 .
2. 로그인 화면이 표시되므로 , User:Operator
를 확인하고 , [OK] 버튼을 눌러 주십시오 .
58401-KMG - 00
n
요점
조정 모드를「User:Operator」로 로그인하면 , 장비 설정
값의 변경이나 저장을 할 수 없습니다.
4
[
ANC Auto
] 를 선택합니다 .
[024 ANC Auto
] 버튼을 눌러 주십시오 .
57402-KMG - 0 0

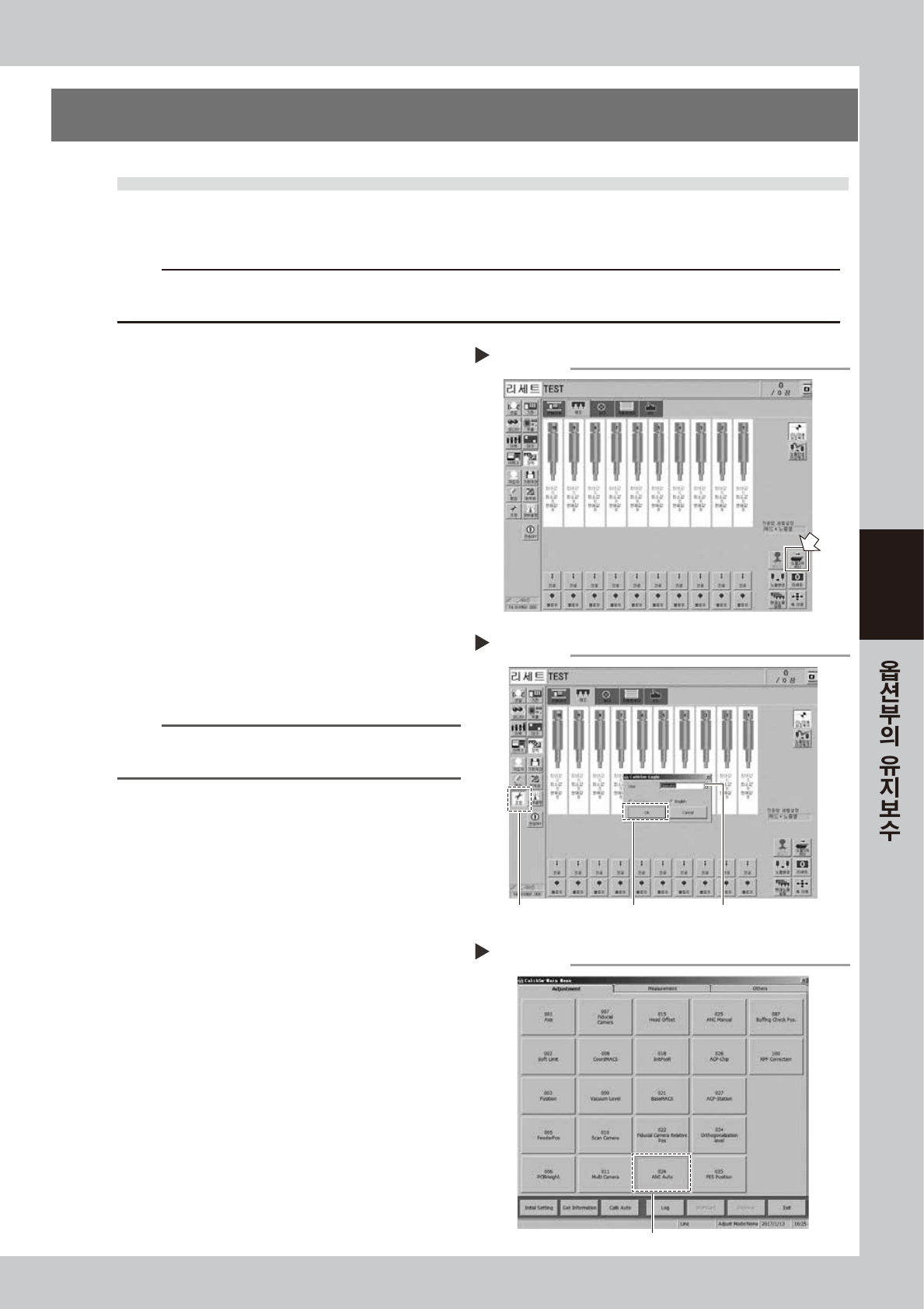

노즐 스테이션 셔터 열기
Step 2
조정모드 열기
Step 3
[조정] 버튼
[OK] 버튼 「Operator」선택
[ANC Auto] 선택
Step 4
[024 ANC Auto] 선택
4-6
4
5
ANC 센서 동작확인 화면을 표시합니
다.
화면 우측 상부의 ANC 그림을 클릭합니다 .
57403-KMG-00
6
ANC 센서의 동작을 확인합니다 .
1. 우측의「노즐 수납위치 / 센서상태의 예」를
참고해서 , 화면에 표시되는 노즐 수납 상태와
실제의 노즐수납 상황이 같은지 확인합니다 .
2. 손으로 노즐을 탈착하고 , 해당 수납위치의
표시가「노즐없음」상태로 되는지 확인합니다 .
7
ANC 를 청소합니다 .
노즐의 검출 상태가 실제의 노즐의 유무와 다를
경우는 , 노즐을 탈착해서 내부를 육안으로 확인합
니다 . 먼지나 칩 등이 부착되어 있으면 , 제거하고
버큠 ASSY 등으로 청소해 주십시오 .
c
주의
먼지 등의 명백한 원인 이외에 , ANC 내의 노즐 검출상태가
안정하지 않거나 , 또는 검출되지 않을 경우에는 , 야마하
또는 판매 대리점으로 연락해 주십시오 .
자체적인 분해 청소는 보증 대상이 안됩니다 .
8
ANC 의 셔터를 닫습니다 .
[ 노즐 STN 셔터 ] 버튼을 눌러서 , ANC 의 셔터를
닫아 주십시오 .

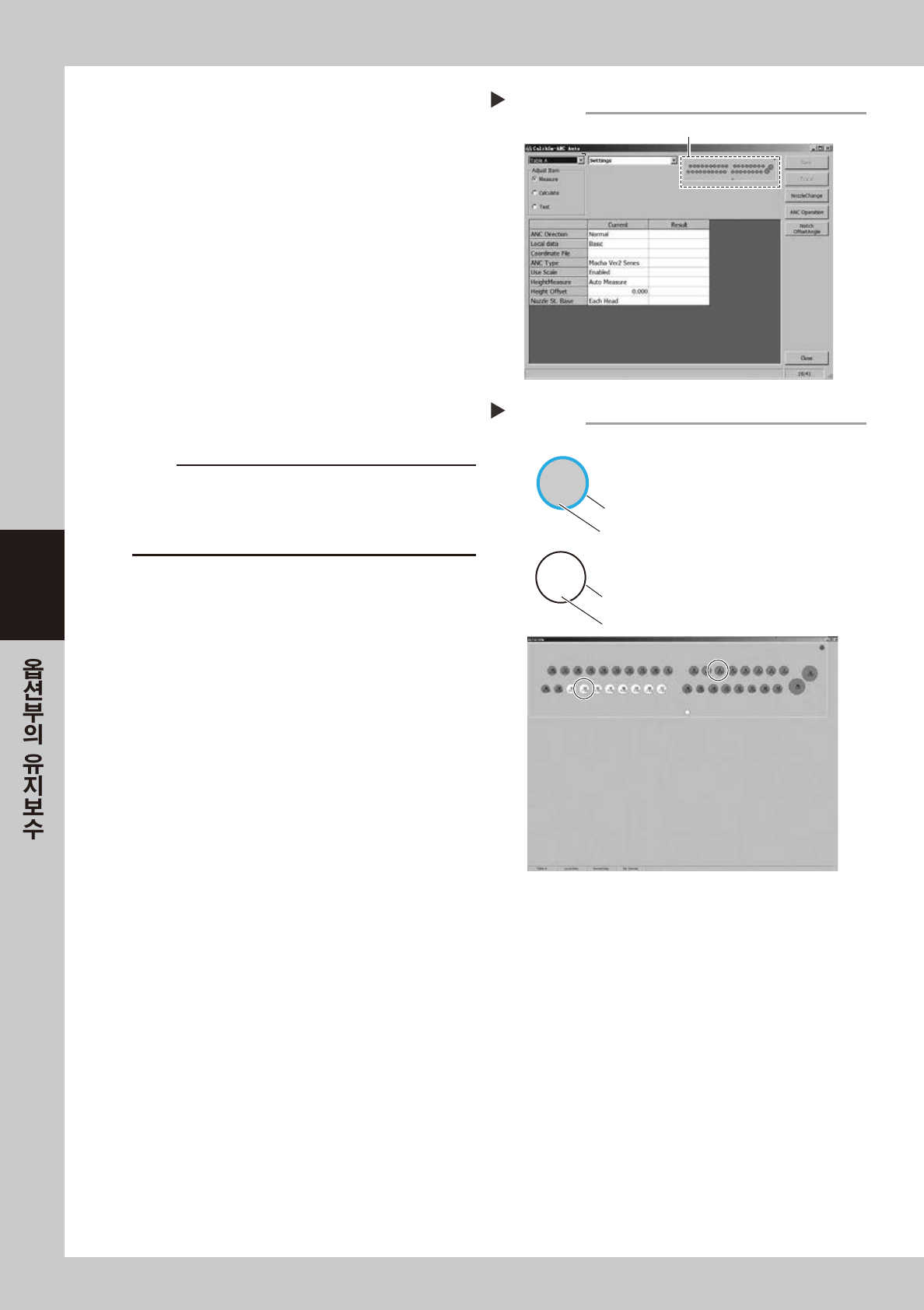

ANC 센서 동작확인 화면
Step 5
ANC 그림을 클릭
8-SP
6
7-302
33
ANC 센서 동작확인
Step 6
헤드 8에서 사용하는 특주노즐
수납위치 : No.6
색깔 테두리 (빨강/파랑/노랑/초록) :노즐등록 있음
헤드 7에서 사용하는 302노즐
수납위치 : No.33
검은 테두리 : 노즐등록 없음
그레이 아웃 :현재 노즐있음
흰색 : 현재 노즐없음
노즐 수납위치/센서상태의 예
