4.3 6 개월
4.3.1 AH 축 가이드의 청소와 급유
AH 축 가이드 레일의 청소 및 급유 방법에 대해서 다음과 같이 설명합니다.
1
가이드를 청소합니다 .
e
1. 비상정지 버튼을 누르고 , 장비 배면의 안전
커버를 오픈합니다 .
2. 먼지가 나지 않는 종이 와이퍼로 , AH 축 가이
드의 구리스나 더러움을 닦아냅니다 .
57410 -K MG - 00
c
주의
청소후 , 이물질의 발생 여부를 확인합니다 .
2
구리스를 주입합니다 .
구리스 건 ( 굽은타입 노즐 ) 을 사용해서 , AH 축
가이드의 구리스 니플에 지정 구리스 (NSL) 를
주입해 주십시오 .
n
요점
새로운 구리스가 틈새로부터 스면 나올때 까지 주입해 주십
시오 .
57411-K M G -0 0
3
구리스를 스며들게 합니다 .
AH 축의 팔레트 인출 후크부를 잡고 , 전후로 세번
왕복시켜서 구리스를 스며들게 합니다 .
57412-K M G - 00
4
여분의 구리스를 닦아냅니다 .
먼지가 나지 않는 종이 와이퍼로 , 가이드 및 가이
드 단면에 고여 있는 구리스를 닦아 주십시오 .

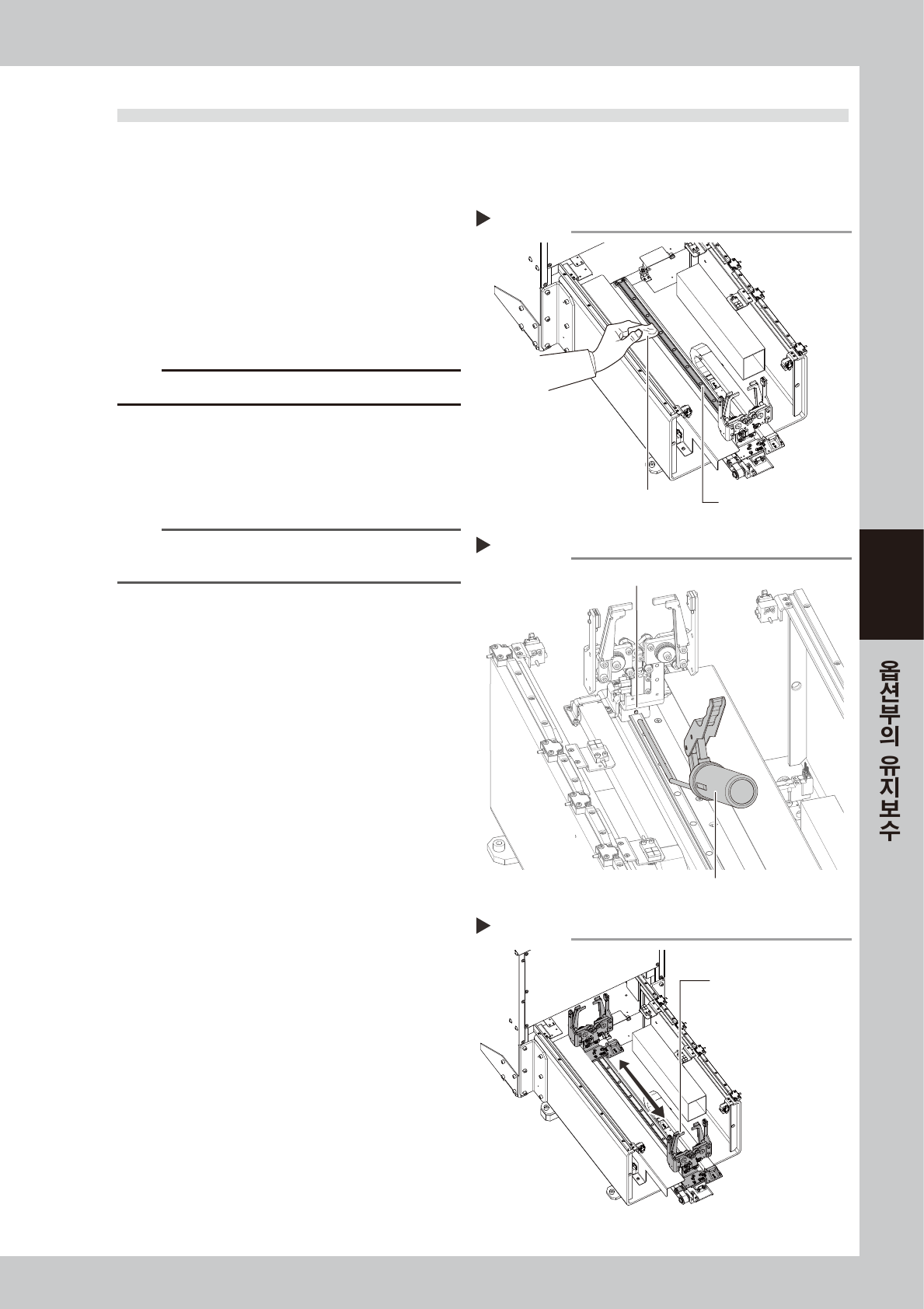

AH축의 청소
Step 1
종이 와이퍼
AH축 가이드
AH축의 급유
Step 2
구리스 니플
구리스 건 (굽은타입 노즐)
AH축의 전후 동작
Step 3
팔레트 인출 후크부
5-1
5
1. 급유준비
1.1 적용 구리스
구리스 급유를 실시할 경우는, 반드시 하기의 야마하 지정 구리스를 사용해 주십시오 .
c
주의
지정외의 구리스를 사용하면 , 장비가 손상될 경우가 있습니다 .
급유개소 대상 구리스 명칭 비고
본체
X축
볼스크류
NSL 구리스
가이드
Y축
볼스크류
가이드
W축
볼스크류
가이드
6 각 스플라인
PU 축
볼스크류
볼가이드
sATS15
AZ 축
볼스크류
NSL 구리스볼가이드
AH 축 가이드
1.2 구리스건
구리스 급유에 사용하는 구리스 건은 , 급유개소에 따라서 3 종류의 선단 노즐을 바꿔 끼워서 사용합니다.
급유지시에 따라서 선단 노즐을 변경해 주십시오 .
구리스 건
구리스 건
30도 굽은타입 노즐
표준타입 노즐
여기에서 선단노즐을
바꿔 끼운다
플렉시블 타입 노즐
30°
선단부 외경 φ14
선단부 외경 φ10
선단부 외경 φ5
57500-KMG-00
c
주의
선단의 노즐은 사용하는 구리스별로 각각 준비해 주십시오 . 특성이 다른 구리스를 혼합해서 사용하면 , 장비의 성능에 영향을 미칠 우려가
있습니다 .
