5-3 5 2.2 Y 축 Y축의 급유개소 Y축 가이드부 구리스 니플 Y축 가이드부 구리스 니플 Y축 볼스크류부 구리스 니플 Y축 볼스크류부 구리스 니플 구리스 건 ： 손으로 도포 ： 57 502-K MG- 00 급유부위 구리스 종류 급유개소 주기 작 업방법 볼스 크류 NSL 2 1 회 /1 개 월 구리스 건 : 표준타입 노즐 가이드 NSL 4 1 회／ 1 개 월 구리스 건 ： 굽은타 입 노즐
5-2
5
2. 본체의 급유개소와 주기

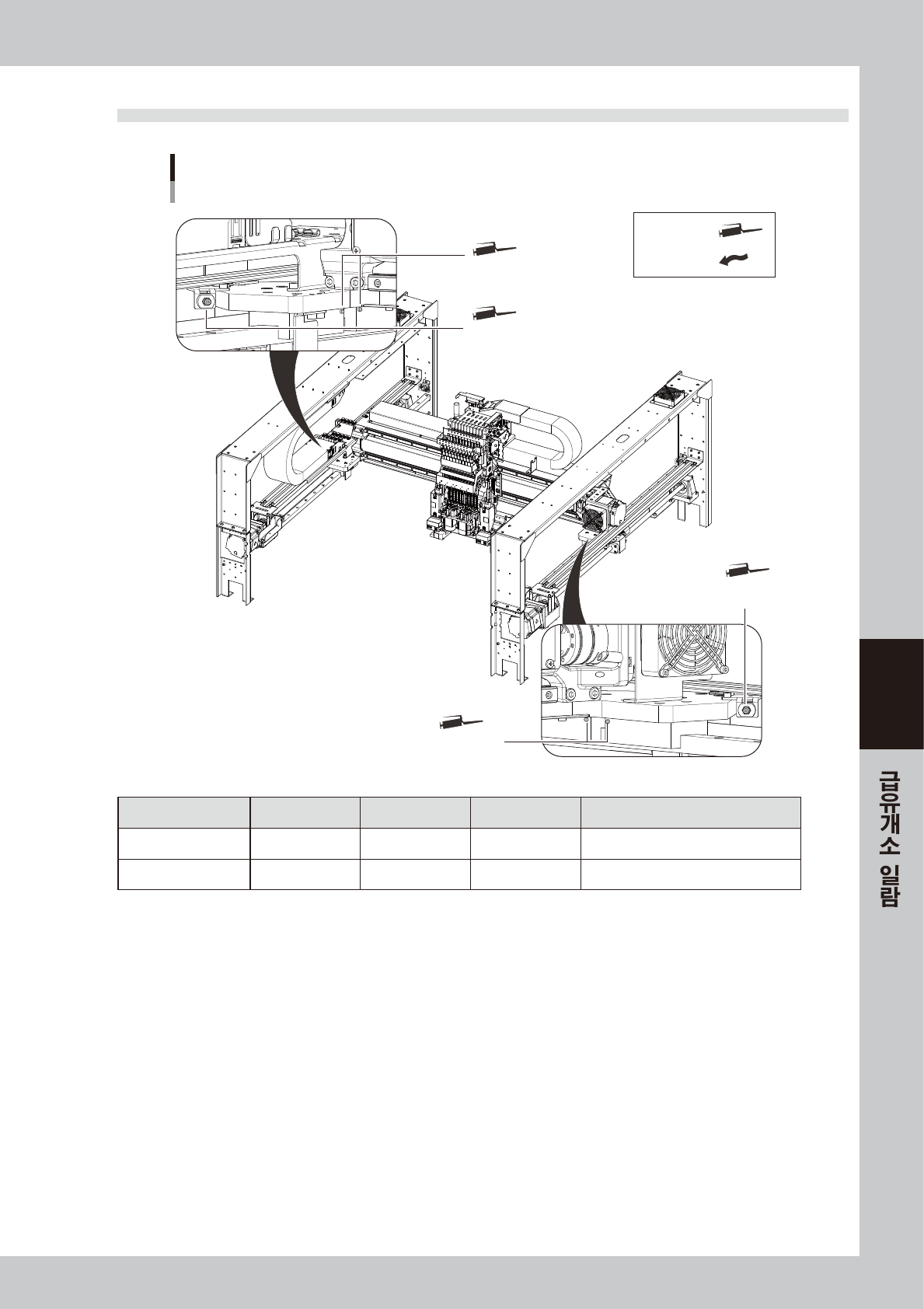

2.1 X 축
X축 급유개소 (HM 헤드유닛의 예)
볼스크류, 가이드
구리스 건 ：
손으로 도포 ：
X축 볼스크류부
X축 가이드부
상부 구리스 니플
X축 가이드부
하부 구리스 니플
X축 가이드부
상부 구리스 니플
X축 가이드부
하부 구리스 니플
57501-K MG-0 0
급유부위 구리스 종류 급유개소 주기 작업방법
볼스크류 NSL 1( 각 테이블 ) 1 회 /1 개월 구리스 건 : 표준타입 노즐
가이드 NSL 4( 각 테이블 ) 1 회／ 1 개월 구리스 건 ： 표준타입 노즐
n
요점
HM 헤드유닛과 HM5 헤드유닛의 급유개소는 같습니다.
5-3
5

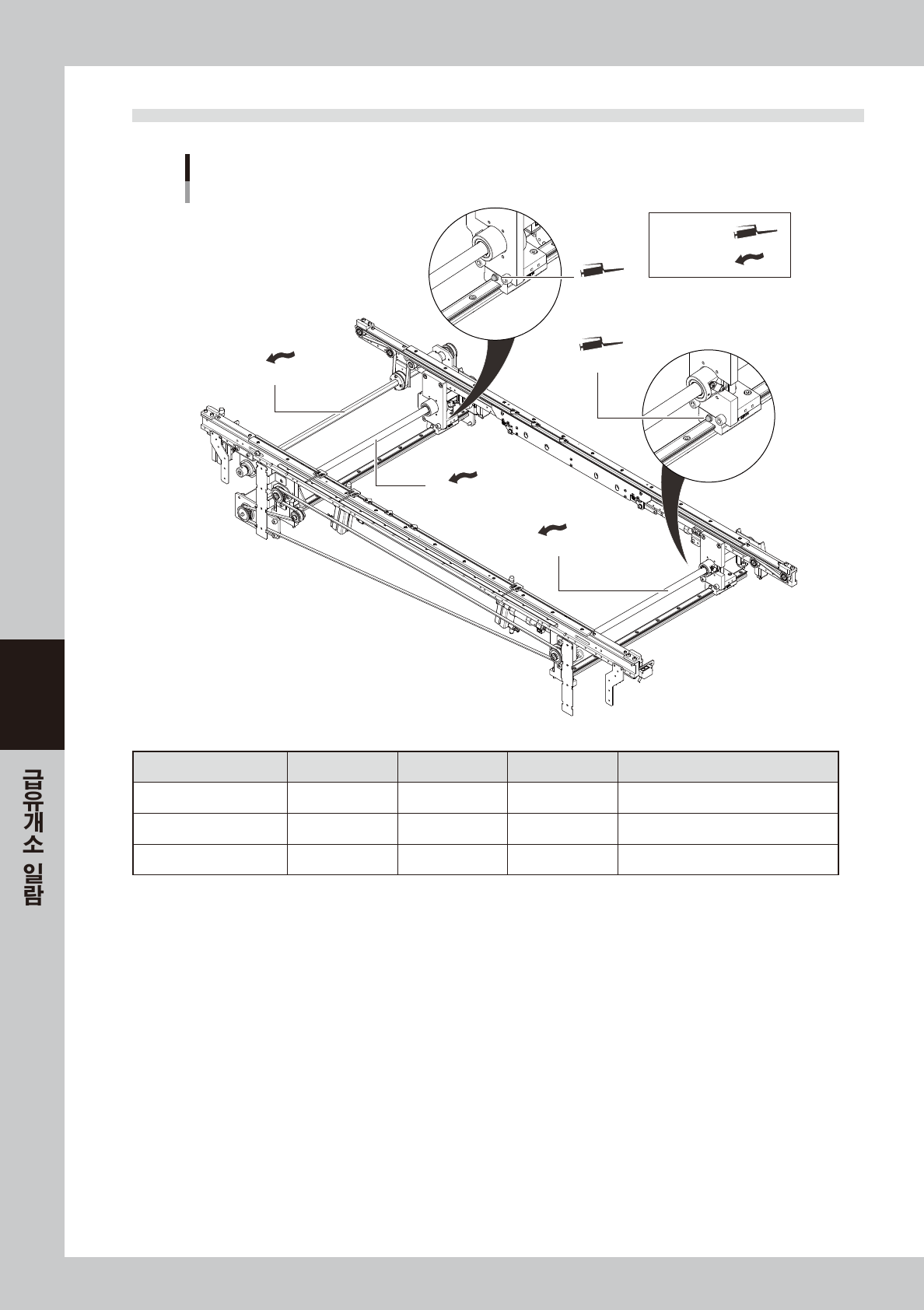

2.2 Y 축
Y축의 급유개소
Y축 가이드부
구리스 니플
Y축 가이드부
구리스 니플
Y축 볼스크류부
구리스 니플
Y축 볼스크류부
구리스 니플
구리스 건 ：
손으로 도포 ：
57502-KMG-00
급유부위 구리스 종류 급유개소 주기 작업방법
볼스크류 NSL 2 1 회 /1 개월 구리스 건 : 표준타입 노즐
가이드 NSL 4 1 회／ 1 개월 구리스 건 ： 굽은타입 노즐
5-4
5
2.3 W 축
W축의 급유개소
W축 가이드부
W축 가이드부
6각 스플라인
W축 볼스크류부
W축 볼스크류부
구리스 건 ：
손으로 도포 ：
57503-KMG-00
급유부위 구리스 종류 급유개소 주기 작업방법
가이드 NSL 2 1 회 /1 년 구리스 건 : 표준타입 노즐
볼스크류 NSL 2 1 회 /1 년 손으로 도포
6 각 스플라인 NSL 1 1 회／ 1 년 손으로 도포
