5-4 5 2 .3 W 축 W축의 급유개소 W축 가이드부 W축 가이드부 6각 스플라인 W축 볼스크류부 W축 볼스크류부 구리스 건 ： 손으로 도포 ： 57 503-K MG- 00 급유부위 구리스 종 류 급유개소 주기 작 업방 법 가이드 NSL 2 1 회 /1 년 구리스 건 : 표준타입 노즐 볼스 크류 NSL 2 1 회 /1 년 손으로 도 포 6 각 스플라인 NSL 1 1 회／ 1 년 손으로 도…
5-3
5
2.2 Y 축

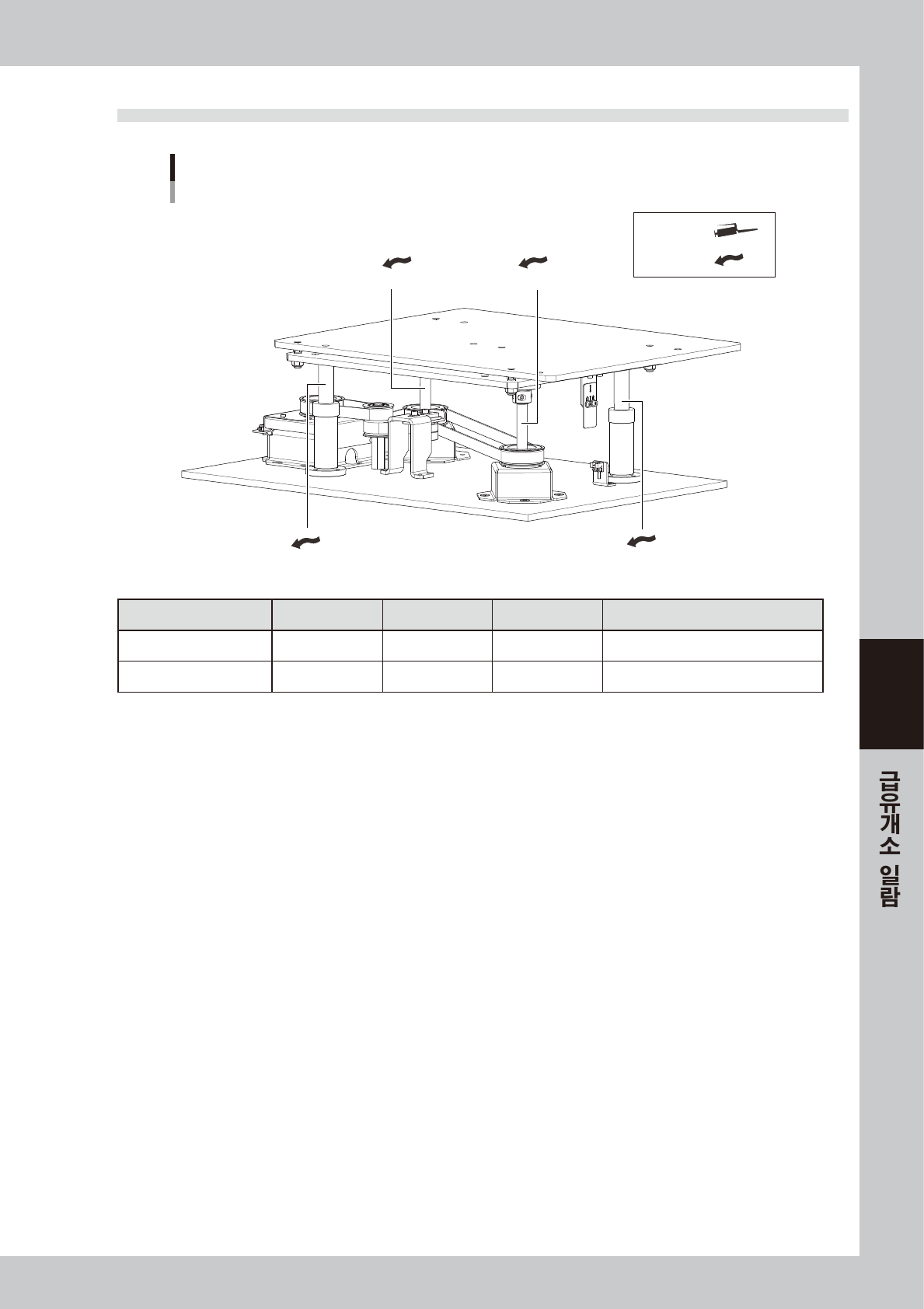

Y축의 급유개소
Y축 가이드부
구리스 니플
Y축 가이드부
구리스 니플
Y축 볼스크류부
구리스 니플
Y축 볼스크류부
구리스 니플
구리스 건 ：
손으로 도포 ：
57502-KMG-00
급유부위 구리스 종류 급유개소 주기 작업방법
볼스크류 NSL 2 1 회 /1 개월 구리스 건 : 표준타입 노즐
가이드 NSL 4 1 회／ 1 개월 구리스 건 ： 굽은타입 노즐
5-4
5
2.3 W 축
W축의 급유개소
W축 가이드부
W축 가이드부
6각 스플라인
W축 볼스크류부
W축 볼스크류부
구리스 건 ：
손으로 도포 ：
57503-KMG-00
급유부위 구리스 종류 급유개소 주기 작업방법
가이드 NSL 2 1 회 /1 년 구리스 건 : 표준타입 노즐
볼스크류 NSL 2 1 회 /1 년 손으로 도포
6 각 스플라인 NSL 1 1 회／ 1 년 손으로 도포
5-5
5
2.4 PU 축
PU축의 급유개소
PU축 볼스크류부
PU축 볼스크류부
PU축 볼가이드부
PU축 볼가이드부
구리스 건 ：
손으로 도포 ：
57504-KMG-00
급유부위 구리스 종류 급유개소 주기 작업방법
볼스크류 NSL 2 1 회 /3 개월 손으로 도포
볼가이드 NSL 2 1 회／ 3 개월 손으로 도포
