5-7 5 3.2 AH 축 AH축의 급유개소 구리스 건 ： 손으로 도포 ： AH축 가이드부 <장비의 안쪽에서 본 그림> 57 506 -KMG -0 0 급유부위 구리스 종 류 급유개소 주기 작 업방 법 가이드 NSL 1 1 회／ 6 개 월 구리스 건 : 굽 은타입 노즐
5-6
5

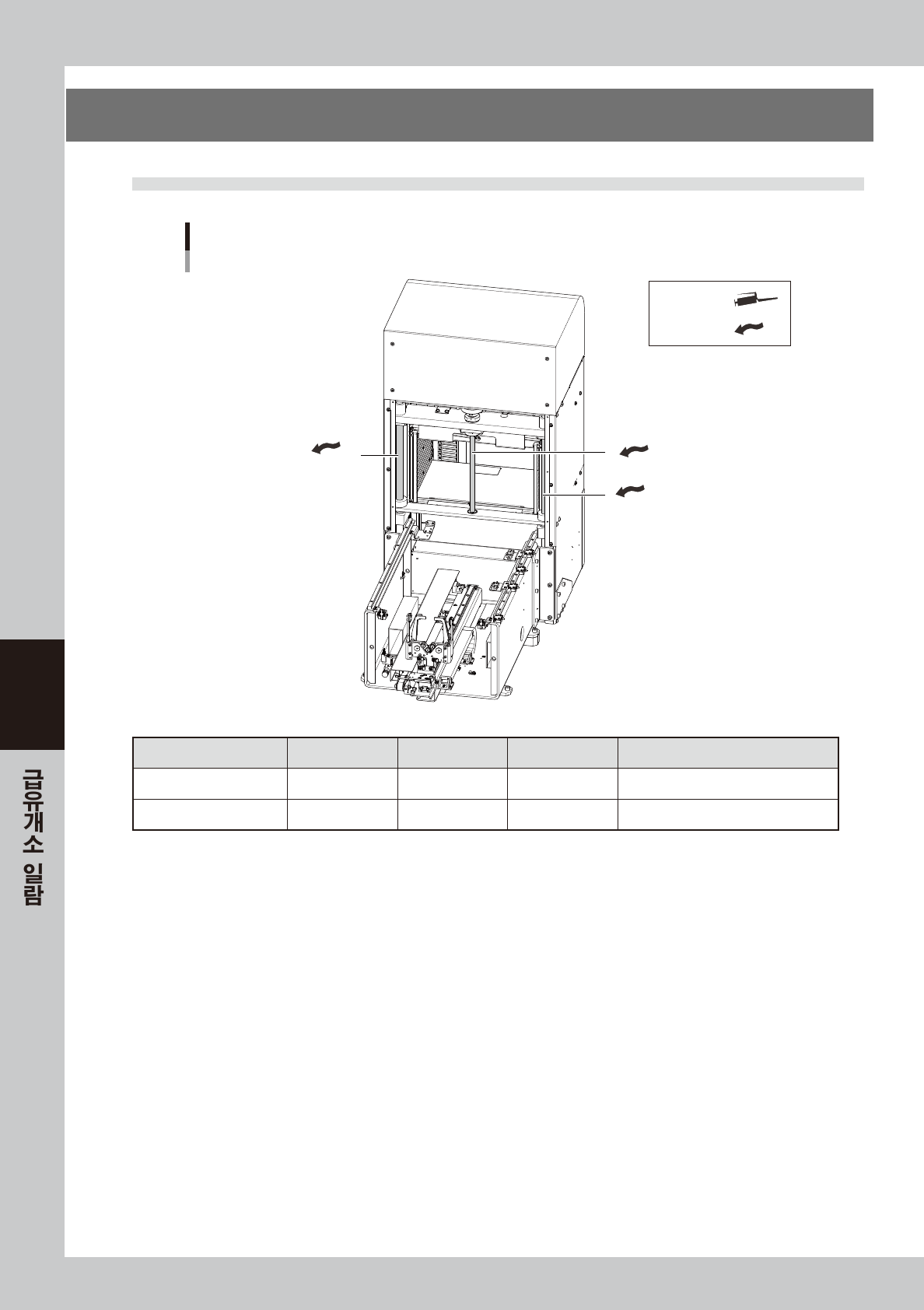

3. sATS15 의 급유개소와 주기
3.1 A Z 축
AZ축 볼스크류부
AZ축 볼가이드부
AZ축 볼가이드부
AZ축의 급유개소
AZ축 커버를 탈착한 상태
구리스 건 ：
손으로 도포 ：
<장비의 안쪽에서 본 그림>
57505-KMG-00
급유부위 구리스 종류 급유개소 주기 작업방법
볼스크류 NSL 1 1 회 /1 개월 손으로 도포
볼가이드 NSL 2 1 회／ 1 개월 손으로 도포
5-7
5

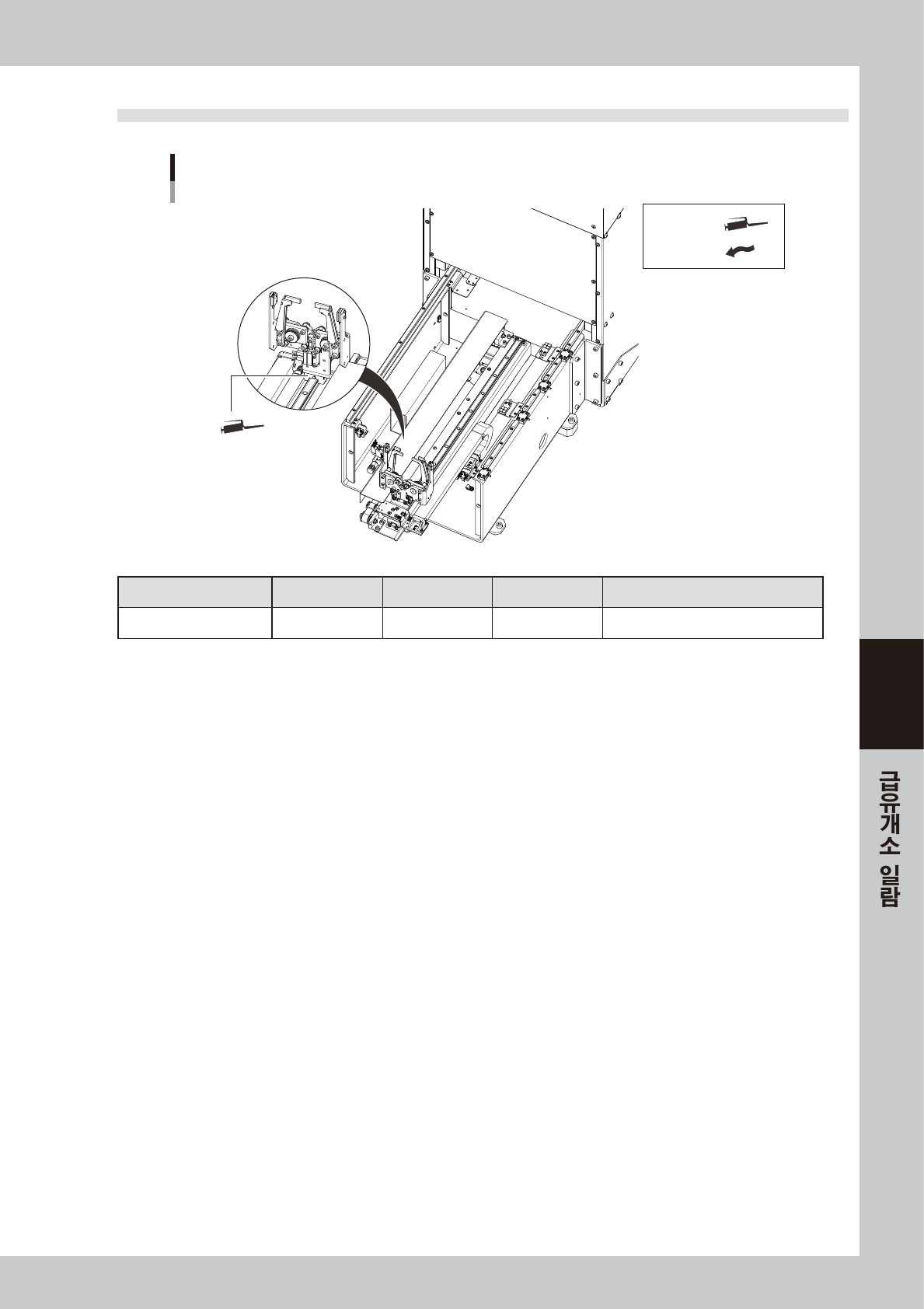

3.2 AH 축
AH축의 급유개소
구리스 건 ：
손으로 도포 ：
AH축 가이드부
<장비의 안쪽에서 본 그림>
57506-KMG-00
급유부위 구리스 종류 급유개소 주기 작업방법
가이드 NSL 1 1 회／ 6 개월 구리스 건 : 굽은타입 노즐
