6-6 6 5 커넥터를 분 리 합 니다 . 교환대상 밸브의 커 넥 터 를 빼 주십시 오 . 6 밸 브를 교환합니다 . 정 밀 십 자 드라이버 로 , 교환 대 상 밸브의 장착 나사 ( 각 2 개 ) 를 분리 하 고 , 밸 브 를 교환합니 다 . 576 09 -K M G - 0 0 c 주의 새 밸브 로 교환할 때에는 , 밸브 뒤쪽 에 패킹 이 달려 있 으므 로 , 끼임이 나 낙 하에 주 의해서 …
6-5
6
3. 헤드 유닛
헤드 유닛의 오퍼레이트 밸브 , 블로우 밸브 , 샤프트 블로우 밸브에 동작불량이 보일 경우에는 , 다음의 순서대로
교환해 주십시오 .
c
주의
밸브를 교환하기 전에는 , 공급에어와 장비의 전원을 차단할 필요가 있습니다 .
3.1 밸브의 교환
1
에어 공급과 전원을 차단합니다 .
1. 소프트웨어를 종료합니다 .
2. 장비의 전원을 OFF 합니다 .
3. 장비 좌측 아래의 에어 공급 / 배출 밸브를
우측 (EXH) 으로 돌려서 에어공급을 차단합니
다.
2
작업 준비를 합니다 .
1. 손목시계 , 자기 ID 카드 등 , 자력에 영향을
받는 물건은 전부 빼 둡니다 .
2. 작업하기 수월한 위치까지 , 헤드를 손으로
이동시킵니다 .
3. 사각건을 헤드유닛의 밑에 깔아 둡니다 .
3
정류판을 탈착합니다 .
십자 드라이버로 정류판의 장착나사 (2 개 ) 를
분리해서 정류판을 탈착해 주십시오 .
( 오퍼레이트 밸브 교환시에만 )
57607-KMG- 0 0
4
헤드 플레이트를 탈착합니다 .
육각렌치 (3) 로 헤드 플레이트의 장착볼트 (4 개 )
를 분리합니다 . 헤드 플레이트에는 배선 등이
달려 있으나 , 떼어낼 필요는 없습니다 .
( 블로우 밸브 교환시에만 )
57608-K MG-0 0
n
요점
HM 헤드 유닛과 HM5 헤드 유닛의 헤드 플레이트는 형상
이 같습니다 .
정류판의 분리
Step2
정류판
장착 나사(2개)
정류판
장착 나사(2개)
<HM 헤드유닛>
<HM5 헤드유닛>
헤드 플레이트의 탈착
Step4
헤드 플레이트
장착 볼트(4개)
<HM 헤드 유닛의 예>
6-6
6
5
커넥터를 분리합니다 .
교환대상 밸브의 커넥터를 빼 주십시오 .
6
밸브를 교환합니다 .
정밀 십자 드라이버로 , 교환 대상 밸브의 장착
나사 ( 각 2 개 ) 를 분리하고 , 밸브를 교환합니다 .
57609-K MG-00
c
주의
새 밸브로 교환할 때에는 , 밸브 뒤쪽에 패킹이 달려 있으므로 ,
끼임이나 낙하에 주의해서 교환해 주십시오 .
7
분리한 부품류를 원상태로 되돌립니다 .
1. 커넥터 , 헤드 플레이트 , 정류판을 원상태로
장착해 주십시오 .
2. 깔아둔 사각건을 정리합니다 .
8
밸브의 동작을 확인합니다 .
공급에어와 전원을 투입하고 , [ 장치 ]-「헤드」
화면 또는「I/O」에서 각 밸브의 동작을 확인해
주십시오 .
c
주의
샤프트 블로우 밸브의 동작확인을 「I/O」 화면에서 실시할
경우에는 , 모든 헤드로부터 노즐을 탈착한 상태에서 실시해
주십시오 .
헤드 벨브의 교환
Step6
<HM 헤드유닛>
<HM5 헤드유닛>
블로우 밸브
장착 나사 (2군데)
샤프트 블로우 밸브장착 나사 (2군데)
오퍼레이트 밸브
장착 나사 (2군데)
밸브 뒤쪽의 패킹 누락에 주의
블로우 밸브
장착 나사 (2군데)
샤프트 블로우 밸브장착 나사 (2군데)
오퍼레이트 밸브
장착 나사 (2군데)
6-7
6

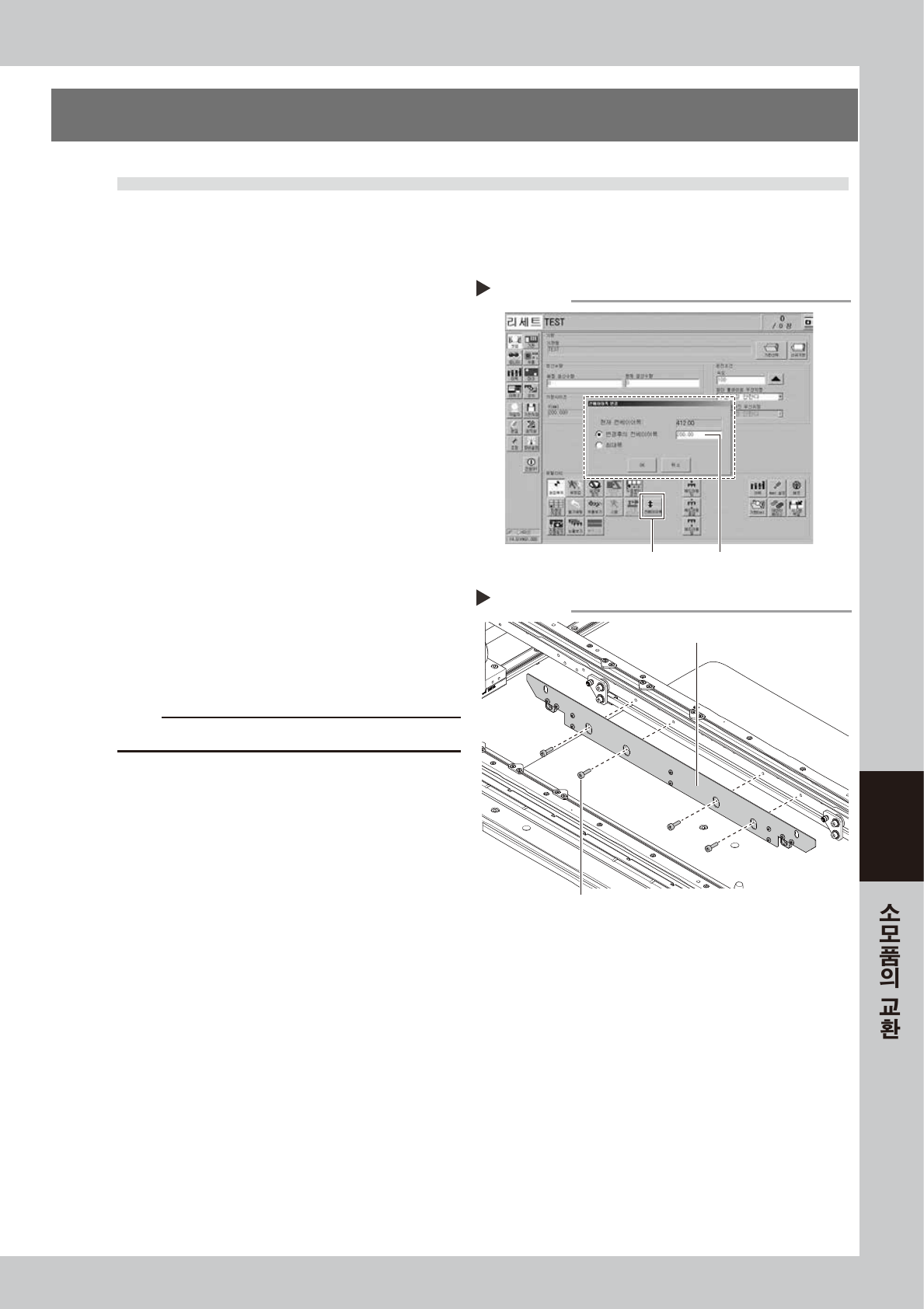

4. 컨베이어
4.1 컨베이어 벨트의 교환
제 3 장「5.2.1 컨베이어 벨트의 점검과 가이드•풀리의 청소」에서, 컨베이어 벨트의 현저한 느슨함과
더러움, 보풀 등이 심하게 일어나 있을 경우에는 , 컨베이어 벨트를 교환할 필요가 있습니다.
다음의 순서대로 교환해 주십시오 .
1
컨베이어 폭을 작업하기 수월한 너비로
변경합니다 .
1. [ 컨베이어폭 ] 버튼을 누르면 ,「컨베이어폭
변경」화면이 표시됩니다 .
2. 「변경후의 컨베이어 폭」에 공구 ( 육각렌치가 )
가 들어갈 정도의 수치(200mm)를 입력하고 ,
[OK] 버튼을 눌러 주십시오 .
컨베이어가 지정된 폭으로 변경됩니다 .
58600-KMG-00
2
작업 준비를 합니다 .
e
1. 비상정지 버튼을 누르고 , 장비의 안전 커버를
오픈합니다 .
2. 사각건을 푸쉬업 플레이트 위에 깔아 둡니다 .
3
기판 클램프 보드를 탈착합니다 .
육각렌치 (3) 로 기판 클램프 보드의 고정볼트
( 우측 그림의 4 군데 ) 를 빼서 기판 클램프 보드를
떼어내 주십시오 .
57610 -K MG -00
c
주의
우측 그림의 볼트 4 개 이외는 풀거나 빼지 마십시오 .
컨베이어 폭의 변경
Step 1
[컨베이어 폭] 버튼 컨베이어 폭의 입력
기판 클램프 보드의 탈착
Step 3
기판 클램프 보드
기판 클램프 보드의 고정볼트
