헤드 벨브의 교환
Step6
<HM 헤드유닛>
<HM5 헤드유닛>
블로우 밸브
장착 나사 (2군데)
샤프트 블로우 밸브장착 나사 (2군데)
오퍼레이트 밸브
장착 나사 (2군데)
밸브 뒤쪽의 패킹 누락에 주의
블로우 밸브
장착 나사 (2군데)
샤프트 블로우 밸브장착 나사 (2군데)
오퍼레이트 밸브
장착 나사 (2군데)
6-7
6
4. 컨베이어
4.1 컨베이어 벨트의 교환
제 3 장「5.2.1 컨베이어 벨트의 점검과 가이드•풀리의 청소」에서, 컨베이어 벨트의 현저한 느슨함과
더러움, 보풀 등이 심하게 일어나 있을 경우에는 , 컨베이어 벨트를 교환할 필요가 있습니다.
다음의 순서대로 교환해 주십시오 .
1
컨베이어 폭을 작업하기 수월한 너비로
변경합니다 .
1. [ 컨베이어폭 ] 버튼을 누르면 ,「컨베이어폭
변경」화면이 표시됩니다 .
2. 「변경후의 컨베이어 폭」에 공구 ( 육각렌치가 )
가 들어갈 정도의 수치(200mm)를 입력하고 ,
[OK] 버튼을 눌러 주십시오 .
컨베이어가 지정된 폭으로 변경됩니다 .
58600-KMG-00
2
작업 준비를 합니다 .
e
1. 비상정지 버튼을 누르고 , 장비의 안전 커버를
오픈합니다 .
2. 사각건을 푸쉬업 플레이트 위에 깔아 둡니다 .
3
기판 클램프 보드를 탈착합니다 .
육각렌치 (3) 로 기판 클램프 보드의 고정볼트
( 우측 그림의 4 군데 ) 를 빼서 기판 클램프 보드를
떼어내 주십시오 .
57610 -K MG -00
c
주의
우측 그림의 볼트 4 개 이외는 풀거나 빼지 마십시오 .
컨베이어 폭의 변경
Step 1
[컨베이어 폭] 버튼 컨베이어 폭의 입력
기판 클램프 보드의 탈착
Step 3
기판 클램프 보드
기판 클램프 보드의 고정볼트
6-8
6
4

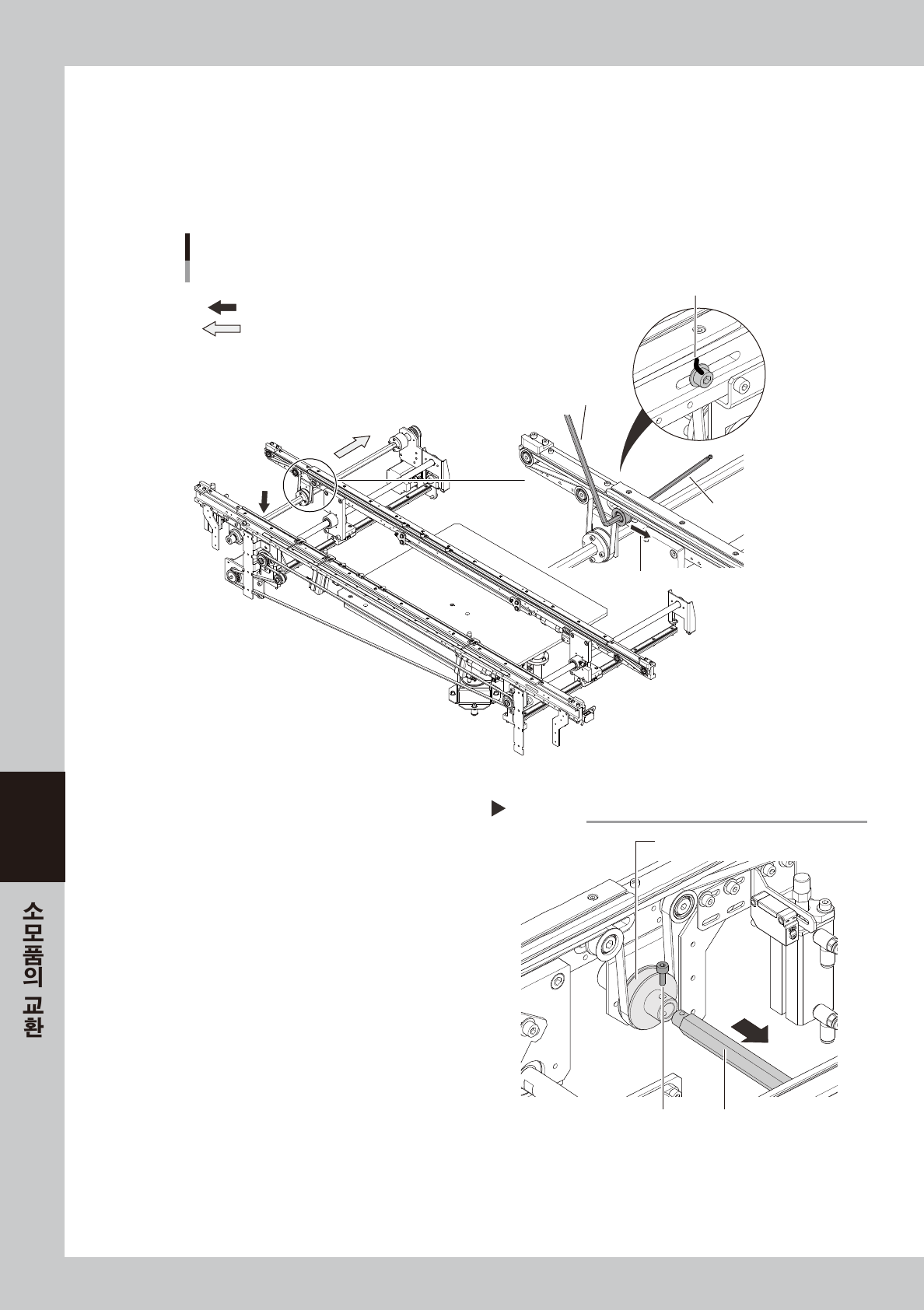

벨트를 느슨하게 합니다 .
1. 컨베이어 벨트를 느슨하게 하기 전에 현재의 풀리의 위치를 유성펜으로 마킹합니다 .
2. 다음 그림을 참고해서 , 텐션이 걸려 있는 풀리의 고정볼트를 육각렌치 (5) 와 육각렌치 (4) 로 느슨하
게 합니다 .
3. 벨트가 풀리는 방향으로 풀리를 이동시킵니다 .
：스플라인 샤프트를 분리하는 장소
：스플라인 샤프트를 빼는 방향
컨베이어 벨트의 교환
육각렌치 (5)
육각렌치 (4)
풀리의 위치를 마킹한다
벨트가 풀리는 방향
57611-K MG -00
5
구동용 풀리와 스플라인 샤프트를 분리
합니다 .
육각렌치 (3) 로 벨트 구동용 풀리의 고정 볼트를
분리하고 , 스플라인 샤프트를 당겨서 틈새를 만듭
니다 .( 위치는 Step4 의 그림 참조 )
57612 -K MG - 00
스플라인 샤프트의 분리
Step 5
스플라인 샤프트고정 볼트
구동용 풀리
