6-8 6 4 벨 트를 느슨하게 합니다 . 1 . 컨베 이 어 벨 트 를 느 슨 하 게 하기 전에 현 재 의 풀리 의 위 치 를 유성펜 으로 마킹합니 다 . 2. 다음 그 림 을 참 고 해 서 , 텐 션 이 걸 려 있 는 풀리 의 고 정 볼 트를 육각렌 치 (5 ) 와 육각 렌 치 ( 4) 로 느 슨 하 게 합니 다 . 3. 벨 트가 풀리 는 방 향으로 풀 리 를 이 동 시 킵 니다 . ：스…
6-7
6
4. 컨베이어
4.1 컨베이어 벨트의 교환
제 3 장「5.2.1 컨베이어 벨트의 점검과 가이드•풀리의 청소」에서, 컨베이어 벨트의 현저한 느슨함과
더러움, 보풀 등이 심하게 일어나 있을 경우에는 , 컨베이어 벨트를 교환할 필요가 있습니다.
다음의 순서대로 교환해 주십시오 .
1
컨베이어 폭을 작업하기 수월한 너비로
변경합니다 .
1. [ 컨베이어폭 ] 버튼을 누르면 ,「컨베이어폭
변경」화면이 표시됩니다 .
2. 「변경후의 컨베이어 폭」에 공구 ( 육각렌치가 )
가 들어갈 정도의 수치(200mm)를 입력하고 ,
[OK] 버튼을 눌러 주십시오 .
컨베이어가 지정된 폭으로 변경됩니다 .
58600-KMG-00
2
작업 준비를 합니다 .
e
1. 비상정지 버튼을 누르고 , 장비의 안전 커버를
오픈합니다 .
2. 사각건을 푸쉬업 플레이트 위에 깔아 둡니다 .
3
기판 클램프 보드를 탈착합니다 .
육각렌치 (3) 로 기판 클램프 보드의 고정볼트
( 우측 그림의 4 군데 ) 를 빼서 기판 클램프 보드를
떼어내 주십시오 .
57610 -K MG -00
c
주의
우측 그림의 볼트 4 개 이외는 풀거나 빼지 마십시오 .
컨베이어 폭의 변경
Step 1
[컨베이어 폭] 버튼 컨베이어 폭의 입력
기판 클램프 보드의 탈착
Step 3
기판 클램프 보드
기판 클램프 보드의 고정볼트
6-8
6
4
벨트를 느슨하게 합니다 .
1. 컨베이어 벨트를 느슨하게 하기 전에 현재의 풀리의 위치를 유성펜으로 마킹합니다 .
2. 다음 그림을 참고해서 , 텐션이 걸려 있는 풀리의 고정볼트를 육각렌치 (5) 와 육각렌치 (4) 로 느슨하
게 합니다 .
3. 벨트가 풀리는 방향으로 풀리를 이동시킵니다 .
：스플라인 샤프트를 분리하는 장소
：스플라인 샤프트를 빼는 방향
컨베이어 벨트의 교환
육각렌치 (5)
육각렌치 (4)
풀리의 위치를 마킹한다
벨트가 풀리는 방향
57611-K MG -00
5
구동용 풀리와 스플라인 샤프트를 분리
합니다 .
육각렌치 (3) 로 벨트 구동용 풀리의 고정 볼트를
분리하고 , 스플라인 샤프트를 당겨서 틈새를 만듭
니다 .( 위치는 Step4 의 그림 참조 )
57612 -K MG - 00
스플라인 샤프트의 분리
Step 5
스플라인 샤프트고정 볼트
구동용 풀리
6-9
6
6
컨베이어로부터 벨트를 탈거합니다 .
스플라인 샤프트와 구동용 풀리의 틈새로부터
벨트를 탈거해 주십시오 .
57613 -K MG - 00
7
벨트 가이드부와 풀리를 청소합니다 .
1. 벨트 가이드와 센서부 등에 부착된 벨트의
마모 가루는 버큠 ASSY( 옵션 ) 로 흡인해 주
십시오 .
2. 풀리 외주면에 벨트의 마무가루가 부착되어 있
을 경우에는 , 플라스틱 헤라로 제거합니다 .
3. 벨트 가이드부에 마모가루가 들어가 있을 경우
에는 , 브러시 등으로 제거해 주십시오 .
57614 -K MG - 00
c
주의
풀리나 가이드에 상처내지 않도록 , 플라스틱 헤라와 브러시를 사
용해 주십시오 .
c
주의
현저한 더러움 이외에는 용제 (IPA 등 ) 를 사용하지 마십시오 .
용제를 사용해야 할 경우에는 , 풀리의 베어링부에 용제가
튀지 않도록 주의해서 청소해 주십시오 .
8
컨베이어 벨트를 교환합니다 .
1. 새로운 컨베이어 벨트를 풀리에 임시로 걸어둡
니다 .
2. 고정볼트를 체결해서 스플라인 샤프트를 고정
합니다 .
3. 텐션 풀리를 Step4 에서 마킹한 위치까지
이동시키고 고정볼트를 체결합니다 .
4. 벨트가 느슨하면 , 풀리의 위치를 조절해서
벨트에 텐션을 걸어 주십시오 .
57615-KMG-00
n
요점
본 장비의 컨베이어 벨트의 텐션 규격은 520~580Hz 입니
다. 필요에 따라 텐션 조절기를 사용해서 조정해 주십시오 .
연장 컨베이어 사양의 경우에도 텐션 규격은 같습니다 .
c
주의
텐션 풀리의 고정 볼트 체결 토르크는 5.5N
•
m 입니다 .
심하게 조이지 않도록 주의해 주십시오 .

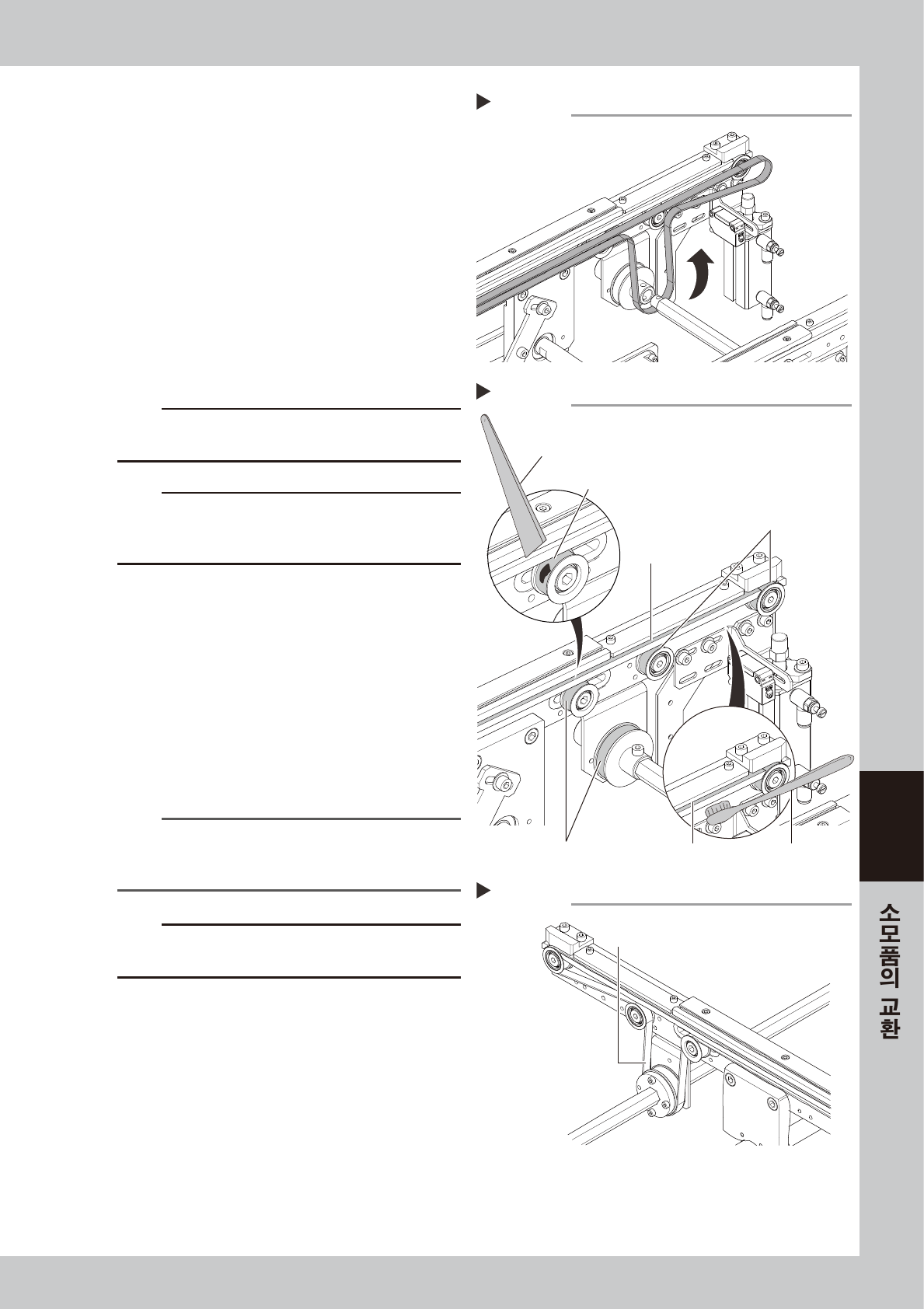

컨베이어 벨트의 탈거
Step 6
벨트 가이드부와 풀리의 청소
Step 7
플라스틱 헤라
벨트 가이드부
벨트의 마모가루 부착
브러시
풀리 외주면
벨트 가이드부
풀리 외주면
텐션측정 장소
Step 8
텐션측정 장소
