2.2 교환 부품
본서에서의 교환부품이란 , 고장이나 수명에 의해 기능을 잃으면 장비가 정지될 가능성이 있는 것으로 ,
교환 작업후에 장비의 조정이 필요없는 부품을 일컫습니다.

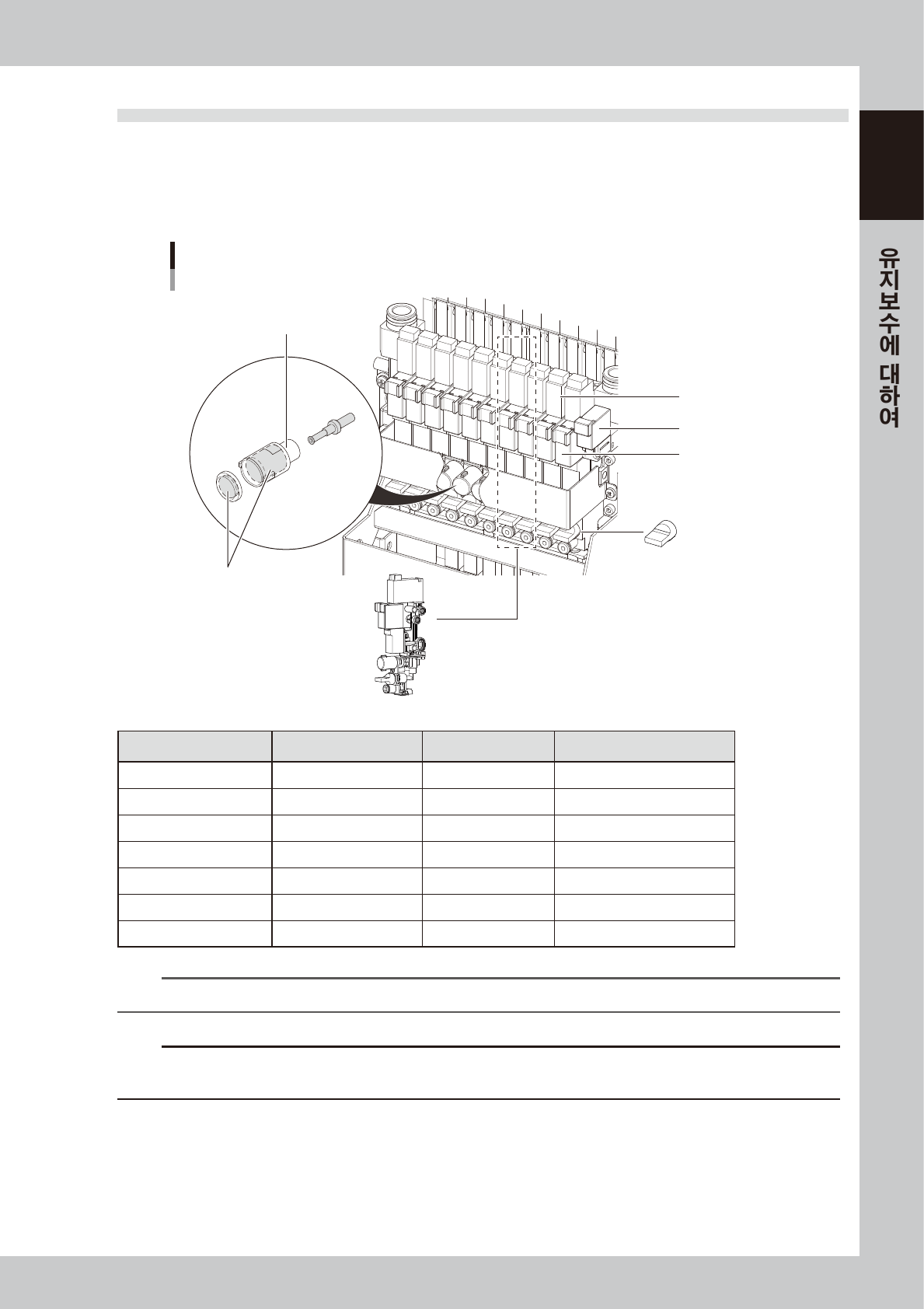

2.2.1 헤드 유닛
교환 부품
HM 헤드 (커버, 커넥터, 에어호스를 분리한 그림)
샤프트 블로우 밸브
블로우 밸브
오퍼레이트 밸브
BIT 캡
이젝터 스페어
머플러
필터 캡
57102-K MG-00
명칭 부품 명칭 부품 번호 비고
블로우 밸브 VALVE KLF-M7152-00X 이젝터 블로우용
오퍼레이트 밸브 VALVE KLF-M7153-00X 이젝터의 진공 발생시용
BIT 캡 BIT CAP KLW-M7156-00X
머플러 MUFFLER KLW-M715A-00X BIT 캡내의 머플러
샤프트 블로우 밸브 VALVE KLW-M7158-00X
필터 캡 FILTER CAP KLW-M7155-00X
이젝터 스페어 EJECTOR KLW-M7157-10X 1 헤드분의 밸브 / 이젝터 유닛
n
요점
상기의 그림은 HM 헤드를 예로 들었으며 , HM5 헤드의 경우도 교환부품은 같습니다 .
c
주의
본 매뉴얼에 기재되어 있는 부품 ( 부품번호 ) 은 발행시의 것입니다 .
부품번호는 예고없이 변경될 경우가 있으므로 , 발주시에는 반드시 최신 내용인지 확인하여 주십시오 .
1-10
1
2.3 유지보수 공구

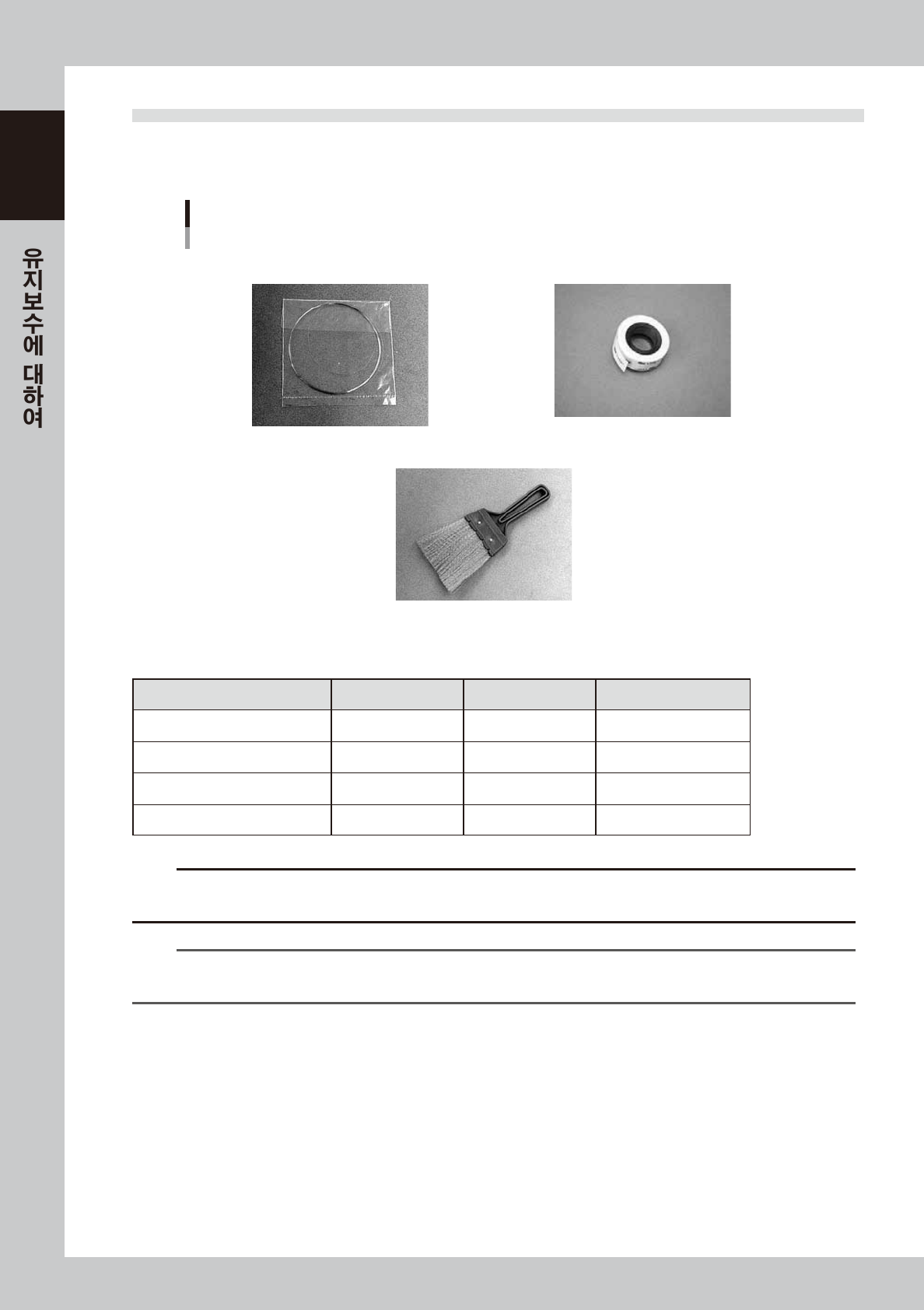

2.3.1 클리닝 툴
클리닝 툴
동봉품
노즐청소 와이어
피더 플레이트 청소용 브러시
노즐선단 클리닝 테이프
57103-K MG-00
■ 클리닝 툴 리스트
동봉품
명칭 부품 명칭 부품 번호 비고
노즐청소 와이어 NEEDLE ASSY KV8-M8883-A0X
노즐선단 클리닝 테이프 TAPE, CLEANER KGT-M8895-00X 양면 테이프
피더 플레이트 청소용 브러시 BRUSH, FEEDER KV7-M8880-20X
청소 브러시용 후크 HOOK KGA-M13B9-00X
c
주의
본 매뉴얼에 기재되어 있는 부품 ( 부품번호 ) 은 발행시의 것입니다 .
부품번호는 예고없이 변경될 경우가 있으므로 , 발주시에는 반드시 최신 내용인지 확인하여 주십시오 .
n
요점
노즐선단 클리닝 테이프 ( 양면 테이프 ) 는 노즐의 선단 청소에 사용합니다만, 반드시 노즐을 초음파 세척기 (옵션) 또는 에탄올로
세척하고 나서 사용하여 주십시오 .
1-11
1

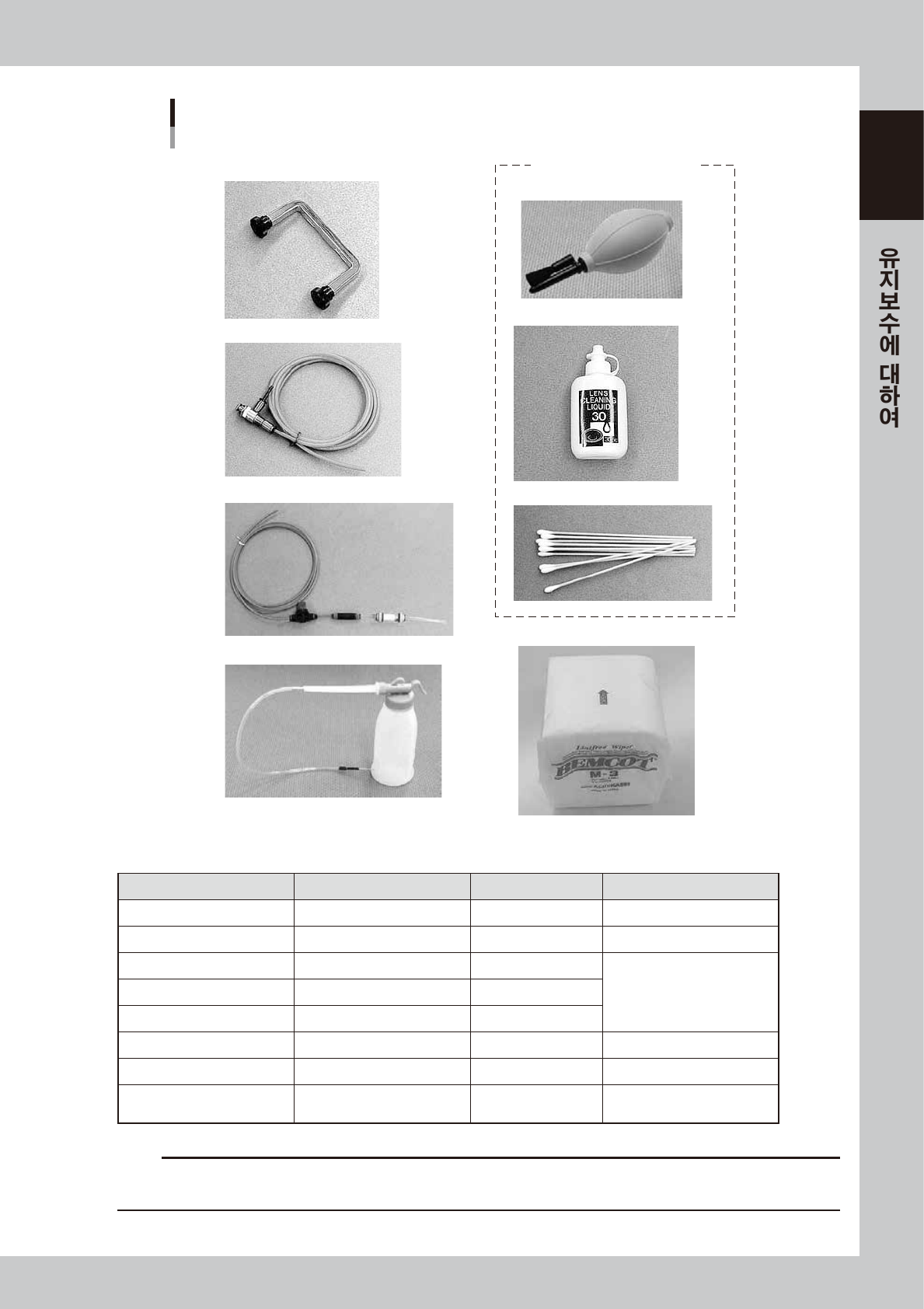

클리닝 툴
옵션 구입품
노즐청소 와이어용 핸들
에어 블로우 툴
면봉(15cm)
블로워 브러시
렌즈 클리너
클리닝 키트
닦기용 와이퍼
버큠 ASSY
CLEANER, VISION SET
57104-KMG - 00
■
클리닝 툴 리스트 (
옵션 구입품 )
명칭 부품 명칭 부품 번호 비고
노즐청소 와이어용 핸들 NEEDLE CLEANER ASSY KV8-M8881-A0X Special Tool
에어블로우 툴 AIR BLOW TOOL KU4-M8590-00X Φ 4mm 에어호스
면봉 (15cm) SWAB KGA-M3802-00X
CLEANER, VISION SET
(KHW-M3801-A0X)
블로워 브러시 BLOWER KGA-M3803-00X
렌즈 클리너 CLEANER, LENS KGA-M3801-00X
클리닝 키트 CLEANING KIT KHN-M8860-00X
닦기용 와이퍼 WIPER KGS-M3840-00X
버큠 ASSY VACUUM ASSY KHY-M88V0-A0X
청소용 ( 버큠 )
Φ 4mm 에어호스
c
주의
본 매뉴얼에 기재되어 있는 부품 ( 부품번호 ) 은 발행시의 것입니다 .
부품번호는 예고없이 변경될 경우가 있으므로 , 발주시에는 반드시 최신 내용인지 확인하여 주십시오 .
