2.3.3 스페셜 툴
스페셜 툴
옵션 구입품

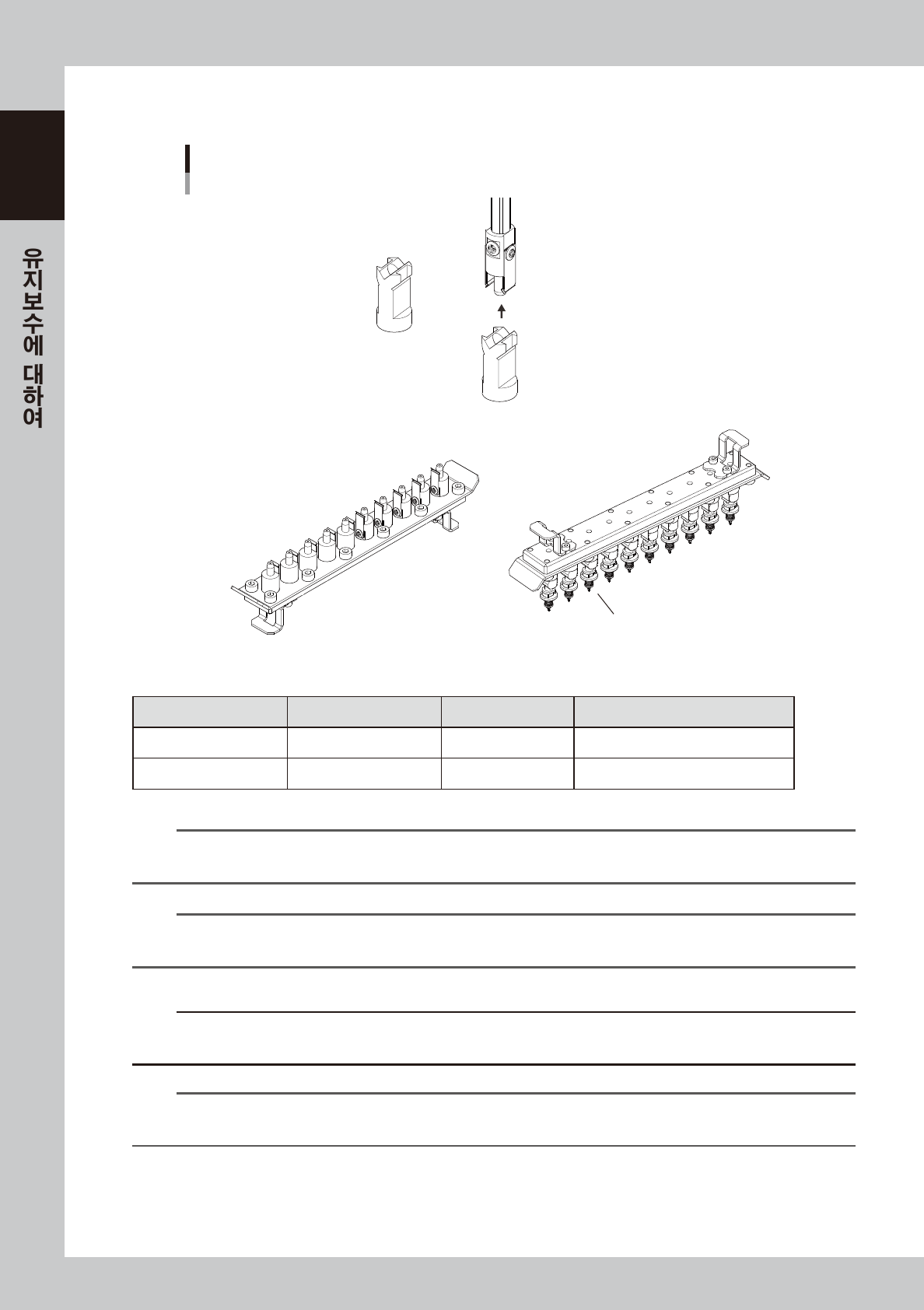

<판스프링 장착 툴>
<ANC 노즐 탈장착 툴>
노즐 미장착 상태
노즐 장착상태 (아래방향)
30X, 31X계열 노즐
57106-KM G - 00
■
스페셜 툴 (
옵션 구입품 )
명칭 부품 명칭 부품 번호 비고
판스프링 장착 툴 TOOL, LEAF SPRING KGS-M8810-00X 제6장 「2.1 노즐 판스프링의 교환」 참조
ANC 노즐 탈장착 툴 NOZZLE TOOL ANC KLW-M88M0-00X 제3장 「1.2 노즐의 청소」 참조
n
요점
이 판스프링 장착 툴을 사용함으로서 , 보다 균일하게 판스프링을 장착할 수가 있습니다 . 판스프링을 장착할 때에는 , 이 툴을 사용
해서 작업하실 것을 권장합니다 .
n
요점
ANC 노즐 탈장착 툴은 , 노즐 스테이션( 옵션 ) 의 노즐을 최대 10 개까지 동시에 탈장착 할 수가 있는 툴입니다 .
사용 대상 노즐은 30X, 31X 계열의 노즐입니다 .
c
주의
본 매뉴얼에 기재되어 있는 부품 ( 부품번호 ) 은 발행시의 것입니다 .
부품번호는 예고없이 변경될 경우가 있으므로 , 발주시에는 반드시 최신 내용인지 확인하여 주십시오 .
n
요점
판스프링 장착툴은 , Z:LEX(YSM20/YSM20W:HM 헤드 ), YS 시리즈 장비(YS88 은 제외 ) 등의 다른 야마하 장비에서도 사용할
수 있습니다 .
1-15
1
2.4 필요 공구
유지보수에 필요한 아래의 공구 및 툴을 준비하여 주십시오 .
■ 공구 리스트
● : 동봉 부속품 ○ : 옵션 구입품
명칭 적용 비고
십자 드라이버 대•소 D-2
일자 드라이버 대•소
십자 정밀드라이버 #0•#1 ( 노즐 판스프링 교환 , 밸브교환에 사용 )
육각 렌치세트 1 세트 HEX, WRENCH SET
○ 구리스 건 구리스 보급용
○ 에어 블로우 툴 청소용
○ 초음파 세척기 노즐세척에 사용합니다 .
● 노즐 스프링부 급유용 실린지 터빈유 (VG32) 의 급유에 사용합니다 .
● 노즐청소 와이어 노즐 , 스플라인 홀의 청소에 사용합니다 .
○ 버큠 ASSY 피더 플레이트 상면을 청소할 때 사용합니다 .
■ 기타 툴 리스트
● : 동봉 부속품 ○ : 옵션 구입품
명칭 적용
● 구리스 ( 리튬 :NSL) XYW 축의 구리스 보급에 사용합니다 .
● 터빈유 (VG32) 노즐 스프링부의 급유에 사용합니다 .
종이 와이퍼 먼지가 나지 않는 것을 준비하여 주십시오 .
사각건 ( 사각 헝겊 ) 부품의 분실이나 더러움을 방지하기 위해 사용합니다 .(2 장 )
세척용 알코올
무수 에탄올을 권장합니다 .
종이컵 또는 트레이 스플라인 청소시에 사용합니다 .
○ 면봉 (15cm) 카메라의 렌즈와 매직 글래스 및 조명 청소에 사용합니다 .
○ 렌즈클리너 카메라의 렌즈와 조명 청소 등에 사용합니다 .
○ 블로워 브러시 카메라 렌즈와 조명 등의 청소에 사용합니다 .
○ 클리닝 키트 스플라인샤프트의 청소에 사용합니다 .
○ HM 헤드용 판스프링 장착 툴 HM 헤드의 판스프링 장착시에 사용합니다 .
○ ANC 노즐 탈장착 툴 노즐 스테이션의 노즐을 최대 10 개까지 동시에 탈장착 할 수가 있습니다 .
■ 안전 보호구
명칭 적용
방진 안경
에탄올 사용시 , 또는 에어 블로우를 할 때에는 반드시 착용하여 주십시오 .
방진 마스크
보호 장갑 윤활제를 도포할 때 착용하여 주십시오 .
