2-4 2 1 . 1 . 1 노 즐 해방 시의 진 공레벨 하 기 의 표 에 서 나 타 내 는 수 치 는 , 진 공 압 을 이 용 한 수 치 입 니 다 . 에 어 원 과 환 경 에 따 라 서 수 치 가 다 소 달 라 지 므로 , 유 지 보 수 시 의 참 고 값 으로 서 사용 하여 주십 시 오 . ■ 개방상 태 규격치 일 람 헤드 타입 노즐 개방상태 규격치 비고 HM/ HM 5 헤드 공 통 Ty…
2-3
2

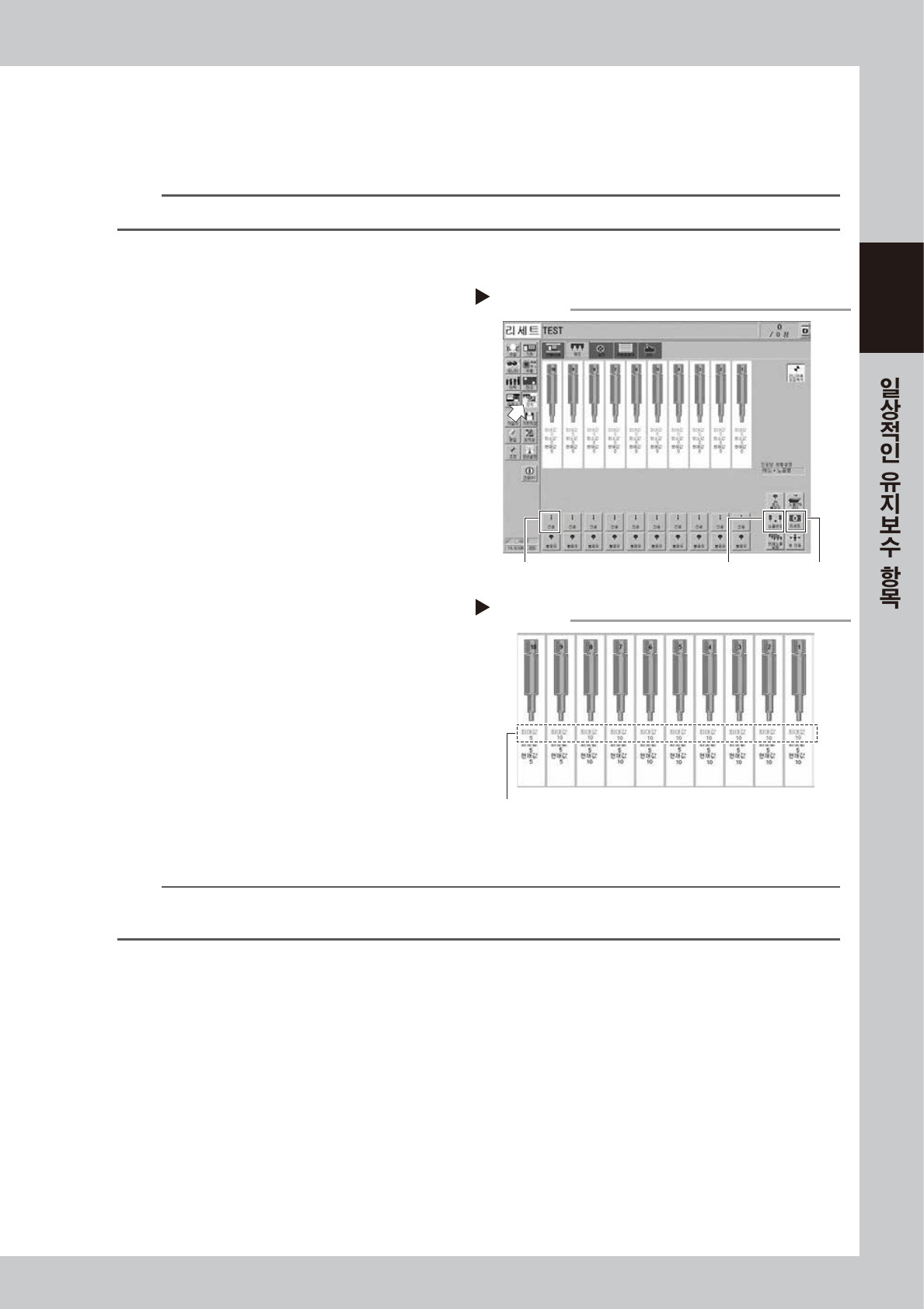

■ 노즐막힘의 확인방법 ([ 장치 ] -「헤드」탭 화면을 사용한다 )
여기에서 설명하는「노즐막힘」이란 노즐구멍에 솔더 등이 묻어서 , 부품이 없음에도 불구하고 부압이 상승해 버리는 상태
를 말합니다 . 그 결과 , 미실장 등의 원인이 될 가능성이 있습니다 . 노즐막힘의 확인을 다음의 순서대로 실행하여 주십시
오 . Type302A 노즐을 예로 들어서 설명합니다 .
n
요점
다음의 Type302A 이외의 헤드와 노즐별 정보는 후술의「1.1.1 노즐 해방시의 진공레벨」을 참조해 주십시오 .
1
노즐을 교환합니다 .
■
노즐 스테이션이 없을 경우
e
1. 비상정지 버튼을 누르고 , 안전커버를 오픈합
니다 .
2. 모든 헤드에 Type302A 노즐을 장착합니다 .
■
노즐 스테이션이 있을 경우
노즐스테이션을 겸비하고 있는 장비는 [ 노즐변경 ]
버튼을 눌러서 , 모든 헤드에 Type302A 노즐을
장착합니다 .
58202-KMG-00
2
수치를 리세트합니다 .
[ 장치 ] - 「헤드」 탭을 열고 , 화면우측 하단의
[ 리세트 ] 버튼을 눌러서 , 진공레벨의 수치를
리세트시켜 주십시오 .
3
부압을 발생시킵니다 .
[ 장치 ] - 「헤드」탭 화면에서 , 모든 헤드의
[ 진공 ] 버튼을 ON 하고 , 수치가 상승하면 5~10
초 후에 OFF 시켜 주십시오 .
4
수치를 확인합니다 .
헤드의 화면상에 빨간글자로 표시된「최대값」의
수치를 전부 확인해 주십시오 .
302A 노즐의 경우 , 수치가 60~110 이면 정상
범위 이내입니다 . 만약 , 110 을 초과할 경우는 ,
노즐 구멍이 더러워져 있을 가능성이 있으므로
제3장「1.2 노즐의 청소」를 참조해서 노즐을
청소해 주십시오 .
58203-KMG-00
n
요점
노즐을 청소한 후에 상기 Step1~4 를 실행해도 정상치가 되지 않을 경우는 , 스플라인 샤프트안이 더러워져 있을 가능성이 있습니
다. 제 3 장「5.1.1 스플라인 샤프트내의 청소」를 참조해서 샤프트의 내부를 청소해 주십시오 .
부압발생
Step 1~3
[노즐변경] 버튼 [리세트] 버튼 [진공]버튼
부압확인
Step 4
최대값을 확인
2-4
2
1.1.1 노즐 해방시의 진공레벨
하기의 표에서 나타내는 수치는 , 진공압을 이용한 수치입니다.
에어원과 환경에 따라서 수치가 다소 달라지므로 , 유지 보수시의 참고값으로서 사용하여 주십시오 .
■ 개방상태 규격치 일람
헤드 타입 노즐 개방상태 규격치 비고
HM/HM5 헤드 공통
Typ e301A 150 ~190
표준 노즐
Typ e302A 60 ~110
Type311A 150~190
협인접 노즐Typ e312A 130~180
Typ e313A 40~80
Typ e303A/Type314A
*
40~80
표준
•
협인접 공통노즐Typ e304A/Type315A
*
30~60
Typ e307A/Type318A
*
30~60
노즐 없음 30~60
n
요점
⁎표시 노즐은 다른 노즐에 비해 노즐 구멍이 크기 때문에, ⁎표시 노즐이 상기의 규격치를 넘으면 , 헤드내의 에어 경로
( 스플라인 샤프트 ) 가 더러워져 있을 가능성이 높습니다 .
2-5
2
1.2 육안으로 확인하기
육안으로 확인하는 방법에는 , 헤드로부터 각 노즐을 빼서 확인하는 방법과 노즐 스테이션에서 노즐을 빼서
확인하는 방법의 2 가지가 있습니다.
n
요점
헤드에 장착되어 있는 노즐을 거울 등으로 비춰서 확인하는 간편한 방법도 있습니다.

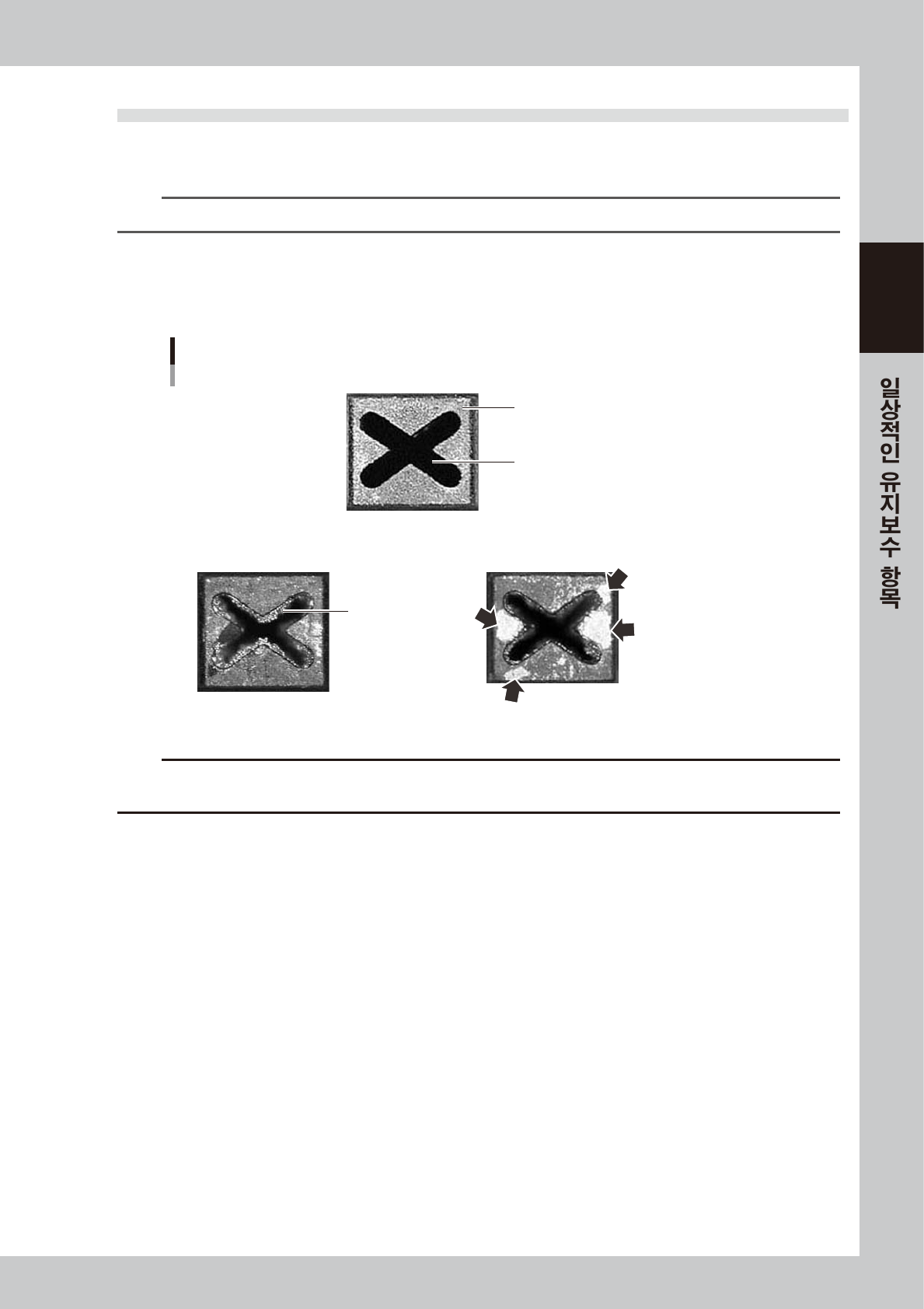

■ 노즐을 확인할 때의 포인트
노즐을 돋보기 등으로 확대해서 확인합니다 .
노즐의 선단부 , 또는 노즐 홀에 더러움이나 솔더의 부착이 있을 경우는 , 노즐의 청소를 실시해 주십시오 .
노즐 선단부
노즐 구멍에 솔더가
부착되어 있다
노즐 선단(평면)에
솔더가 부착되어 있다
노즐 구멍
노즐상태의 확인 포인트
◆ 정상인 상태
NG 개구부가 막혀 있는 상태 NG 선단이 빛나고 있는 상태
57200-KMG-00
c
주의
상기의 육안 확인에서 NG 라고 판단된 경우는 , 노즐의 개구부 및 선단부를 청소해 주십시오 .
청소방법에 관해서는 제 3 장 「1.2 노즐의 청소」 를 참조해 주십시오 .
■ 헤드로부터 각 노즐을 빼서 확인하는 방법
1. 노즐을 빼기 쉬운 위치로 헤드를 이동시켜서 , 손으로 노즐을 빼 주십시오 .
2. 노즐의 확인 및 청소가 완료되면 , 노즐의 방향에 주의해서 원위치에 장착합니다 .
■ 노즐 스테이션에서 노즐을 빼서 확인하는 방법
1. 모든 노즐을 노즐 스테이션에 수납합니다 .
2. 「장치」화면의 [ 노즐 STN 셔터 ] 버튼을 눌러서 , 노즐을 탈착 가능한 상태로 합니다 .
3. 노즐을 확인하고 청소합니다 .
4. 노즐을 노즐 스테이션의 원위치에 되돌린 후에 , 재차 [ 노즐 STN 셔터 ] 버튼을 누릅니다 .
