제 3 장 정기적인 유지보수 항목
목차
1. 매주 3-1
1.1 노즐의 점검 3-1
1.1.1 노즐 탄성력의 점검 3-1
1.1.2 노즐 판스프링의 상태확인 3-2
1.2 노즐의 청소 3-3
1.2.1 노즐 스프링의 청소와 급유 3-3
1.2.2 노즐 에어경로의 청소 3-4
1.2.3 노즐 선단부의 청소 3-4
1.2.4 ANC 노즐 탈장착 툴에 대해서 3-5
1.3 멀티 카메라 조명 보호 글래스의 청소 3-8
2. 매월 3-9
2.1 X 축 3-10
2.1.1 X 축 볼스크류의 청소와 급유 3-10
2.1.2 X 축 가이드의 청소와 급유 3-12
2.2 Y 축 3-13
2.2.1 Y 축 볼스크류의 청소와 급유 3-13
2.2.2 Y 축 가이드의 청소와 급유 3-15
2.3 컨베이어부 3-16
2.3.1 컨베이어 센서의 상태
•
동작확 인 3-16
2.3.2 컨베이어 센서의 튜닝 3-17
3. 3 개월 3-18
3.1 헤드 유닛 3-18
3.1.1 에어 필터의 청소와 교환 3-18
3.2 PU 축 3-19
3.2.1 PU 축 볼스크류 / 볼가이드의 청소와 급유 3-19
3.3 베이스부 3-21
3.3.1 장비 정면 흡기팬 필터의 청소 3-21
3.3.2 장비 배면의 필터 청소 3-23
4. 6 개월 3-24
4.1 카메라 조명 유닛의 청소 3-24
4.1.1 피듀셜 카메라 3-24
4.1.2 멀티 카메라 조명유닛의 청소 3-25
4.1.3 스캔 카메라의 청소 3-26
4.2 베이스부 3-27
4.2.1 컨트롤러 박스의 필터 청소 3-27
3-1
3
1. 매주
여기에서는 매주 실행하는 점검과 청소 방법을 중심으로 설명합니다 .
1.1 노즐의 점검
노즐의 탄성력(복원력 ) 불량이나 노즐 판스프링의 불량은 흡착에러의 원인이 됩니다. 이를 방지하기 위해
다음과 같이 각 노즐을 점검해 주십시오 .
1.1.1 노즐 탄성력의 점검
노즐 선단의 탄성력을 확인합니다. 노즐의 선단을 눌러봐서 정상으로 돌아오면 문제가 없습니다만 ,
복원 동작이 나쁘면 흡착에러와 인식에러 등이 발생합니다.
c
주의
노즐의 선단부를 눌러서 확인할 때에는 , 너무 세게 누르지 마십시오 . 1mm 정도 눌러서 원상태로 돌아오면 문제없습니다 .

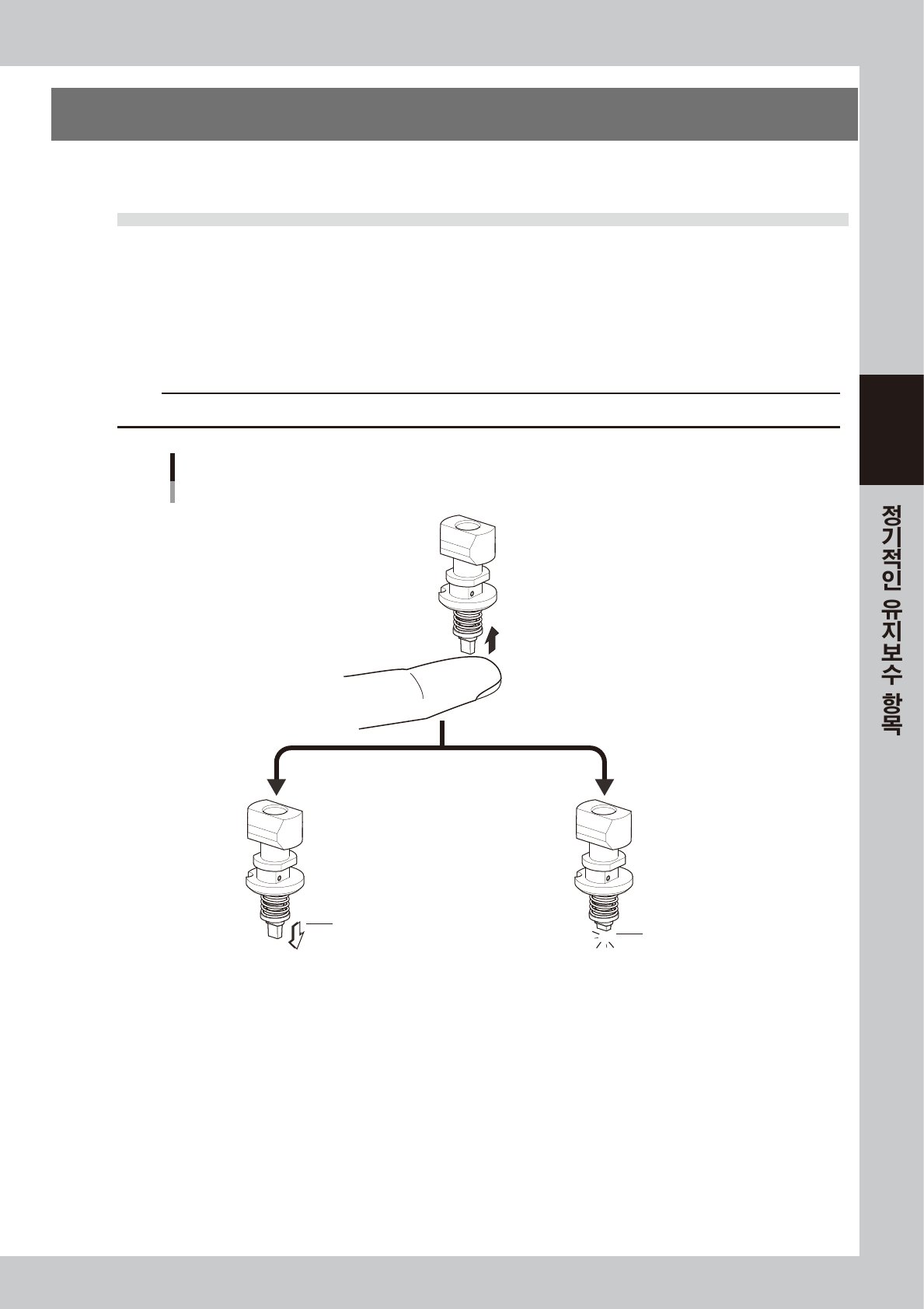

노즐의 탄성력
Type302A 노즐의 예
노즐 선단부를 손가락으로 누른다
원상태로 돌아온다
복원 동작이 나쁘다
복원되지 않는다
OK NG
