3-3 3 1 .2 노 즐의 청 소 다음 과 같 이 Ty pe3 0 X 계 노 즐 의 청 소 와 급 유 방 법 에 대 해 서 설 명 합 니 다 . Ty pe3 1 X 계 노 즐 도 같 은 방 법 으로 청 소 해 주 십 시 오 . 1 .2. 1 노즐 스 프링 의 청소와 급유 1 노즐 을 탈 착 합니다 . e 1 . 비상정 지 버 튼을 누 르고 , 장비의 안전커버 를 오픈합 니다 . 2. 헤 드…
3-2
3
1.1.2 노즐 판스프링의 상태확인
헤드의 노즐 유지상태를 정기적으로 점검해 주십시오 .
•
노즐 판스프링의 유지력이 안정되지 않으면 , 흡착 , 인식 , 탑재 모두에 악영향이 미칩니다 .
■ 노즐 판스프링의 점검 포인트
노즐 홀더로부터 노즐을 탈착시켜서 , 다음 항목을 점검하여 주십시오 .
•
노즐 유지력이 충분할 것 .
•
판스프링과 노즐과의 틈새가 없을 것 .
•
판스프링이 변형되지 않았을 것 .
•
판스프링의 노즐 탈착부가 마모되지 않았을 것 .
•
장착나사가 느슨하지 않을 것 .

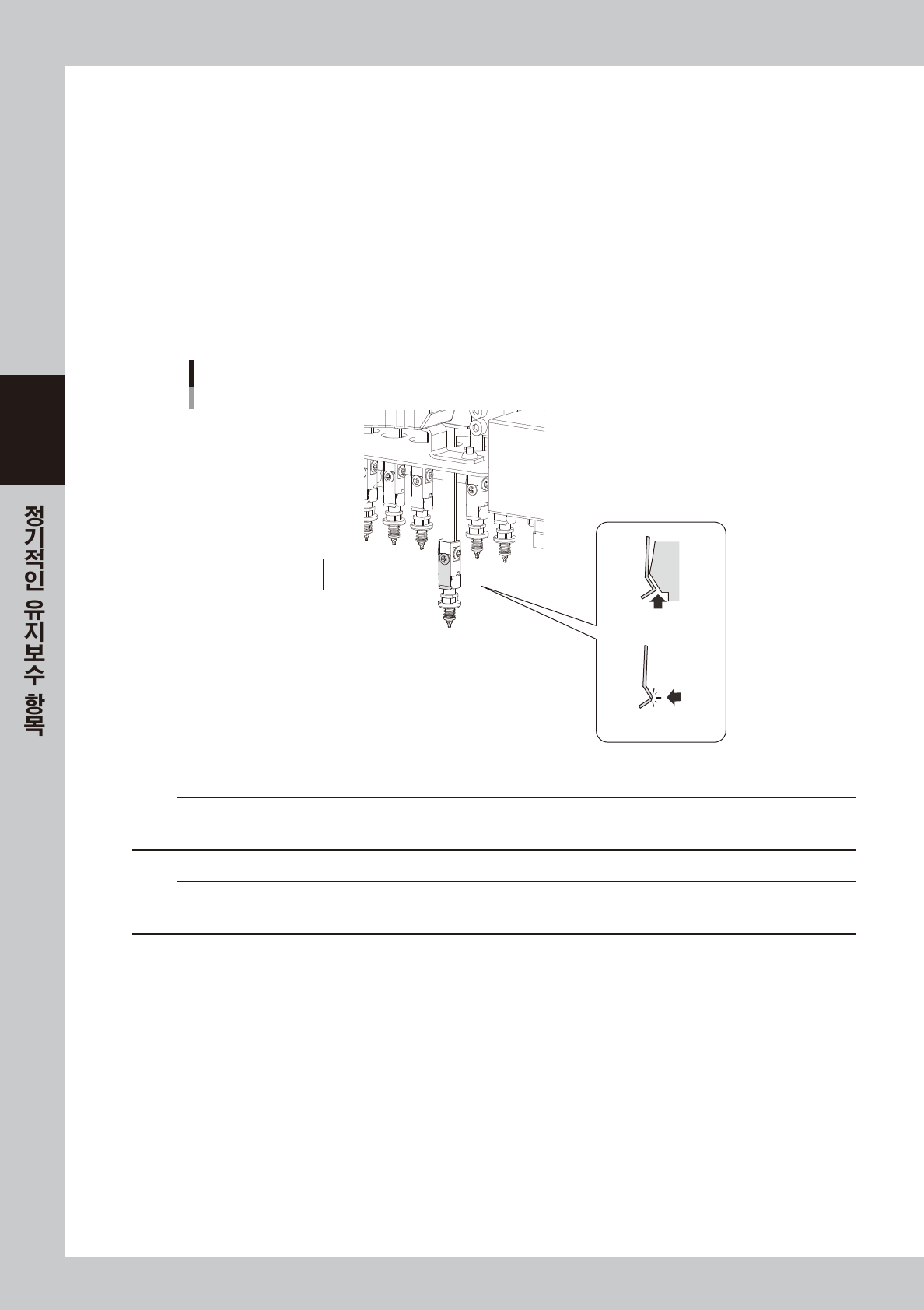

노즐 판스프링의 확인
HM 헤드의 예
장착나사가 느슨하지 않을 것
틈새가 없을 것
변형, 마모가 없을 것
57301-KMG-00
c
주의
상기의 점검 포인트에 해당되는 부분이 있을 경우에는 , 제 6 장 「2.1 노즐 판스프링의 교환」 을 참조해서 판스프링을 교환해 주십시오 .
판스프링은 한쪽만 노화되었을 경우라도 , 반드시 한 쌍으로 부품 교환을 해 주십시오 .
c
주의
노즐은 탈착한 헤드에 되돌려 주십시오 .
노즐 스테이션을 겸비하고 있을 경우 , 탈착한 노즐은 반드시 원위치에 수납해 주십시오 .
3-3
3
1.2 노즐의 청소
다음과 같이 Type30X 계 노즐의 청소와 급유방법에 대해서 설명합니다. Type31X 계 노즐도 같은 방법
으로 청소해 주십시오 .
1.2.1 노즐 스프링의 청소와 급유
1
노즐을 탈착합니다 .
e
1. 비상정지 버튼을 누르고 , 장비의 안전커버를
오픈합니다 .
2. 헤드로 부터 청소할 노즐을 탈착합니다 .
노즐 스테이션을 겸비하고 있을 경우는 ,
[ 노즐 STN 셔터 ] 버튼으로 노즐 스테이션의
셔터를 열어 주십시오 .
2
스프링을 청소합니다 .
스프링에 무수 에탄올을 도포하고 , 수차례 탄성
동작을 반복해서 청소해 주십시오 . 청소 후에는
충분히 에어 블로우해서 남아있는 무수 에탄올을
제거하여 주십시오 .
3
스프링부에 급유합니다 .
스프링에 정밀 드라이버 등으로 소량 ( 스며들 정
도 ) 의 터빈유를 도포하여 주십시오 .
57302-KMG- 00
4
탄성 동작을 확인합니다 .
수차례 탄성 동작을 반복해서 , 터빈유를 스며들게
합니다 . 먼지가 나지 않는 헝겊 등을 사용하여
노즐 주위의 잔여 유분을 닦아냅니다 .
57303-KMG- 00
5
잔여 유분을 제거합니다 .
노즐 선단에서 약 5 초 , 노즐 장착부에서 약 5 초
정도 에어블로우 툴로 에어 블로우합니다 . 이 작업
을 3 회 반복해서 노즐내에 남아 있는 여분의 터빈
유를 제거해 주십시오 .
n
요점
스프링에는 얇은 막의 유분이 생길 정도면 충분합니다.
6
유분의 제거 상태를 확인합니다 .
임의로 시판의 기름 종이 등을 사용해서 노즐
내의 잔여 유분의 상태를 확인하여 주십시오 .
n
요점
일반적으로 , Step5 의 작업을 하면 유분은 제거됩니다만 ,
남아 있을 경우는 다시 한번 더 에어 블로우 해 주십시오 .
57304-KMG-00
7
노즐을 원위치로 되돌립니다 .
탈착한 노즐은 헤드 또는 노즐 스테이션에 되돌려
주십시오 .
스프링부의 급유
Step 3
노즐 스프링
정밀 드라이버로
터빈유를 소량 도포
탄성 동작의 확인
Step 4
노즐 선단
잔여 유분의 확인
Step 6
처음에 5초간 블로우하면,
노즐 선단에서 유분이 나옵니다
선단과 장착부에서 각각
5초간 블로우를 반복합니다
최종적으로 유분이 나오지 않으면
완료입니다
기름종이
에어 블로우 툴
3-4
3
1.2.2 노즐 에어경로의 청소
1
노즐을 탈착합니다 .
e
1. 비상정지 버튼을 누르고 , 장비의 안전 커버를
오픈합니다 .
2. 헤드로 부터 청소할 노즐을 탈착합니다 . 노즐
스테이션을 겸비하고 있을 경우는 , [ 노즐 STN
셔터 ] 버튼을 눌러서 노즐 스테이션의 셔터를
열어 주십시오 .
2
에어블로우 합니다 .
1. 노즐 선단부를 분리합니다 .
2. 노즐 선단을 탈착한 상태에서 블로우 합니다 .
3. 노즐 선단을 장착한 상태에서 블로우 합니다 .
57305-KMG-00
c
주의
클립이 변형되지 않도록 주의해 주십시오 .
n
요점
더러움이 심할 경우는 , 하기의 Step3, 4 를 실행하여 주십
시오 .
3
노즐구멍을 청소합니다 .
1. 노즐구멍에 노즐청소용 와이어를 통과시킵니
다.
2. 우측 그림과 같이 노즐을 움직여서 청소합니
다.
57306-KMG-00
4
에어블로우 합니다 .
노즐 청소용 와이어를 빼고 , 노즐 내부를 Step2
와 같은 식으로 에어 블로우 툴로 블로우 합니다 .
5
노즐을 원위치로 되돌립니다 .
탈착한 노즐은 헤드 또는 노즐스테이션에 되돌려
주십시오 .
1.2.3 노즐 선단부의 청소
노즐선단의 더러움이 경미할 경우에는 , 동봉되어 있는「노즐선단 클리닝 테이프」로 제거할 수가 있습니다.
■ 초음파 세정기 ( 옵션 ) 를 사용할 경우
초음파 세정기 ( 옵션 ) 로 더러움을 전부 씻어내지 못했을 경우에도 , 세정후에 하기의 작업을 실시하면 효과적입니다 .
■ 노즐 선단부의 세정순서
헤드로부터 노즐을 탈착하고 , 초음파 세정을 합니다 .
초음파 세정으로 노즐 선단의 더러움을 전부 씻어내지 못한 경우에는 , 노즐 선단 클리닝 테이프의 점착면을 노즐 선단에
수차례 부착시켜서 더러움을 제거해 주십시오 .
에어 블로우
Step 2
에어 블로우 툴(옵션)
클립을 뺀다
노즐의 선단부
핀을 당겨서 뺀다
에어튜브(오렌지색)
에어 공급부에
■ 선단을 장착해서 블로우
■ 선단부의 분리
■ 선단을 탈착해서 블로우
노즐 구멍의 청소
Step 3
노즐
노즐 청소용 와이어
