3
1.2 노즐의 청소
다음과 같이 Type30X 계 노즐의 청소와 급유방법에 대해서 설명합니다. Type31X 계 노즐도 같은 방법
으로 청소해 주십시오 .

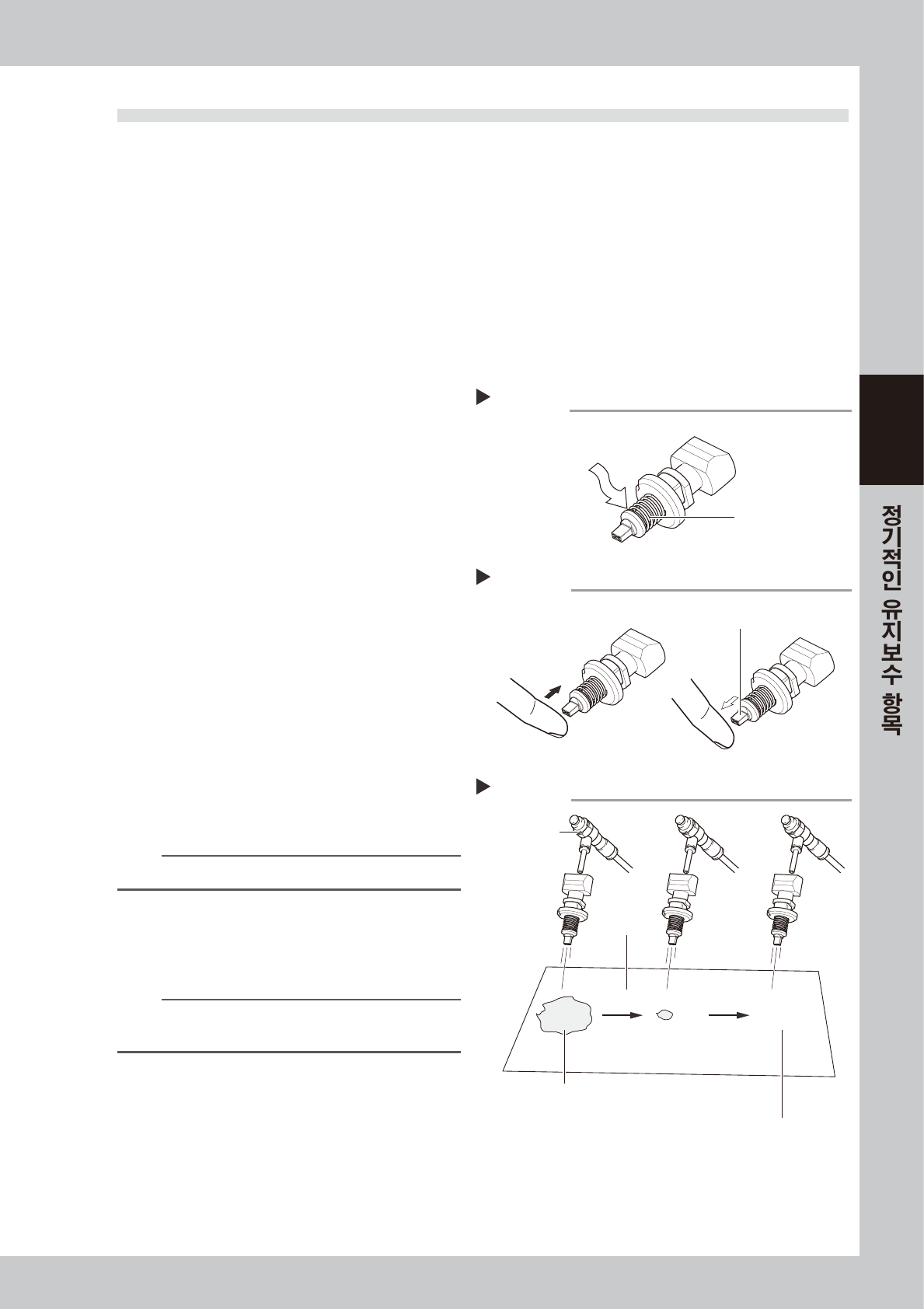

1.2.1 노즐 스프링의 청소와 급유
1
노즐을 탈착합니다 .
e
1. 비상정지 버튼을 누르고 , 장비의 안전커버를
오픈합니다 .
2. 헤드로 부터 청소할 노즐을 탈착합니다 .
노즐 스테이션을 겸비하고 있을 경우는 ,
[ 노즐 STN 셔터 ] 버튼으로 노즐 스테이션의
셔터를 열어 주십시오 .
2
스프링을 청소합니다 .
스프링에 무수 에탄올을 도포하고 , 수차례 탄성
동작을 반복해서 청소해 주십시오 . 청소 후에는
충분히 에어 블로우해서 남아있는 무수 에탄올을
제거하여 주십시오 .
3
스프링부에 급유합니다 .
스프링에 정밀 드라이버 등으로 소량 ( 스며들 정
도 ) 의 터빈유를 도포하여 주십시오 .
57302-KMG- 00
4
탄성 동작을 확인합니다 .
수차례 탄성 동작을 반복해서 , 터빈유를 스며들게
합니다 . 먼지가 나지 않는 헝겊 등을 사용하여
노즐 주위의 잔여 유분을 닦아냅니다 .
57303-KMG- 00
5
잔여 유분을 제거합니다 .
노즐 선단에서 약 5 초 , 노즐 장착부에서 약 5 초
정도 에어블로우 툴로 에어 블로우합니다 . 이 작업
을 3 회 반복해서 노즐내에 남아 있는 여분의 터빈
유를 제거해 주십시오 .
n
요점
스프링에는 얇은 막의 유분이 생길 정도면 충분합니다.
6
유분의 제거 상태를 확인합니다 .
임의로 시판의 기름 종이 등을 사용해서 노즐
내의 잔여 유분의 상태를 확인하여 주십시오 .
n
요점
일반적으로 , Step5 의 작업을 하면 유분은 제거됩니다만 ,
남아 있을 경우는 다시 한번 더 에어 블로우 해 주십시오 .
57304-KMG-00
7
노즐을 원위치로 되돌립니다 .
탈착한 노즐은 헤드 또는 노즐 스테이션에 되돌려
주십시오 .
스프링부의 급유
Step 3
노즐 스프링
정밀 드라이버로
터빈유를 소량 도포
탄성 동작의 확인
Step 4
노즐 선단
잔여 유분의 확인
Step 6
처음에 5초간 블로우하면,
노즐 선단에서 유분이 나옵니다
선단과 장착부에서 각각
5초간 블로우를 반복합니다
최종적으로 유분이 나오지 않으면
완료입니다
기름종이
에어 블로우 툴
3-4
3

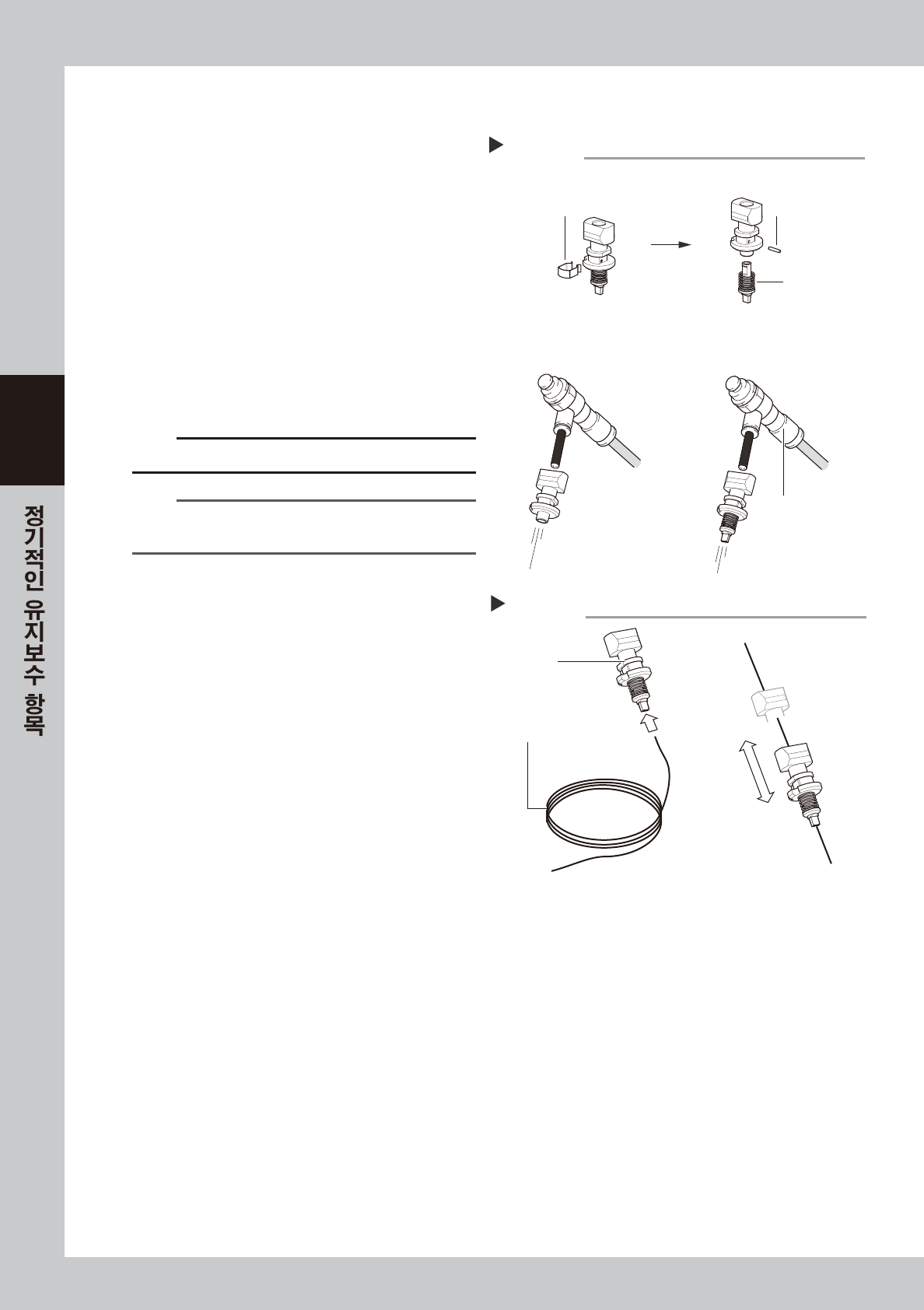

1.2.2 노즐 에어경로의 청소
1
노즐을 탈착합니다 .
e
1. 비상정지 버튼을 누르고 , 장비의 안전 커버를
오픈합니다 .
2. 헤드로 부터 청소할 노즐을 탈착합니다 . 노즐
스테이션을 겸비하고 있을 경우는 , [ 노즐 STN
셔터 ] 버튼을 눌러서 노즐 스테이션의 셔터를
열어 주십시오 .
2
에어블로우 합니다 .
1. 노즐 선단부를 분리합니다 .
2. 노즐 선단을 탈착한 상태에서 블로우 합니다 .
3. 노즐 선단을 장착한 상태에서 블로우 합니다 .
57305-KMG-00
c
주의
클립이 변형되지 않도록 주의해 주십시오 .
n
요점
더러움이 심할 경우는 , 하기의 Step3, 4 를 실행하여 주십
시오 .
3
노즐구멍을 청소합니다 .
1. 노즐구멍에 노즐청소용 와이어를 통과시킵니
다.
2. 우측 그림과 같이 노즐을 움직여서 청소합니
다.
57306-KMG-00
4
에어블로우 합니다 .
노즐 청소용 와이어를 빼고 , 노즐 내부를 Step2
와 같은 식으로 에어 블로우 툴로 블로우 합니다 .
5
노즐을 원위치로 되돌립니다 .
탈착한 노즐은 헤드 또는 노즐스테이션에 되돌려
주십시오 .
1.2.3 노즐 선단부의 청소
노즐선단의 더러움이 경미할 경우에는 , 동봉되어 있는「노즐선단 클리닝 테이프」로 제거할 수가 있습니다.
■ 초음파 세정기 ( 옵션 ) 를 사용할 경우
초음파 세정기 ( 옵션 ) 로 더러움을 전부 씻어내지 못했을 경우에도 , 세정후에 하기의 작업을 실시하면 효과적입니다 .
■ 노즐 선단부의 세정순서
헤드로부터 노즐을 탈착하고 , 초음파 세정을 합니다 .
초음파 세정으로 노즐 선단의 더러움을 전부 씻어내지 못한 경우에는 , 노즐 선단 클리닝 테이프의 점착면을 노즐 선단에
수차례 부착시켜서 더러움을 제거해 주십시오 .
에어 블로우
Step 2
에어 블로우 툴(옵션)
클립을 뺀다
노즐의 선단부
핀을 당겨서 뺀다
에어튜브(오렌지색)
에어 공급부에
■ 선단을 장착해서 블로우
■ 선단부의 분리
■ 선단을 탈착해서 블로우
노즐 구멍의 청소
Step 3
노즐
노즐 청소용 와이어
3-5
3

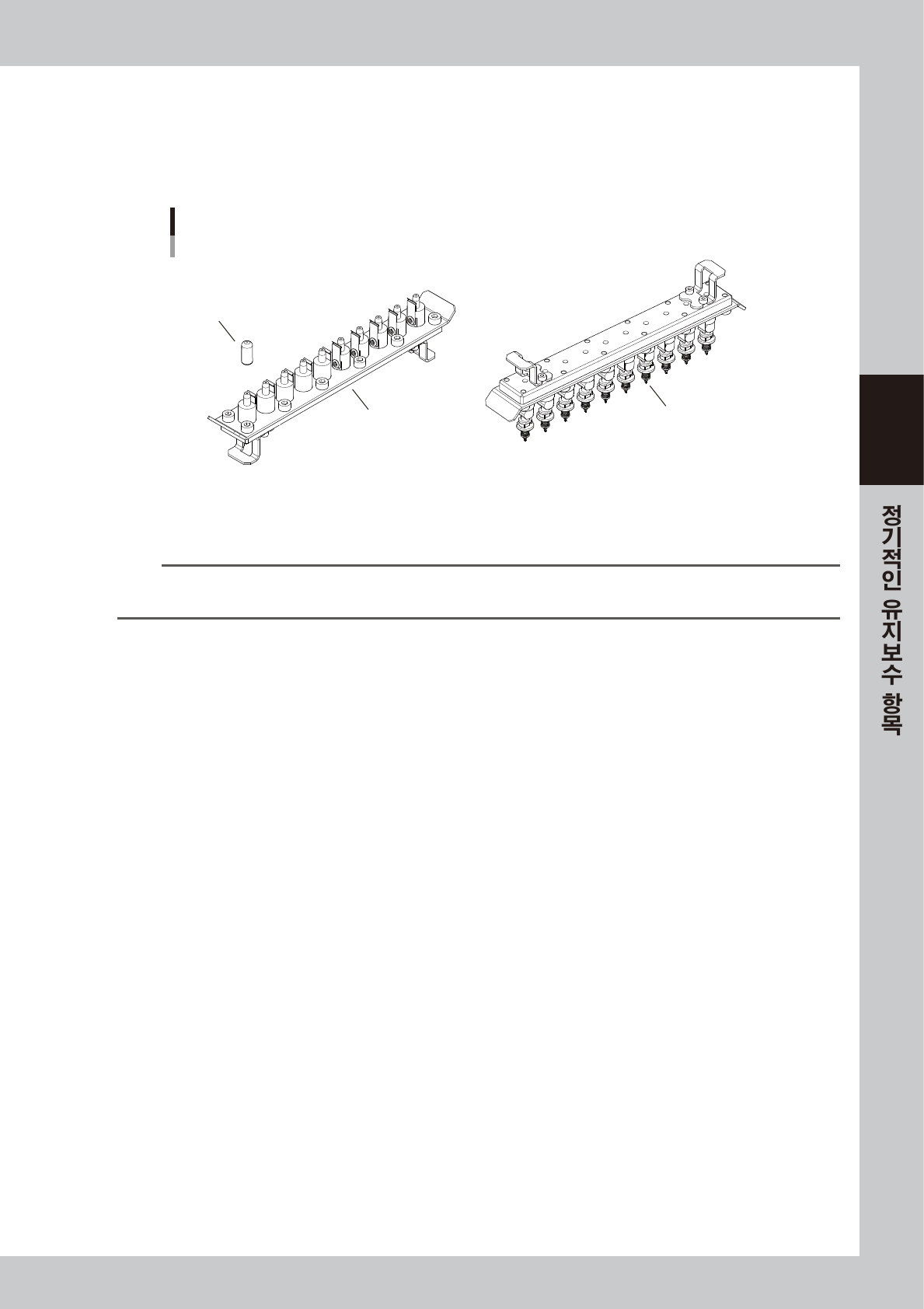

1.2.4 ANC 노즐 탈장착 툴에 대해서
노즐 스테이션 ( 옵션 / 이후 ANC) 을 겸비하고 있는 장비에는 , 유지보수를 위해 노즐 스테이션으로부터
노즐을 손으로 탈착할 수가 있습니다. 이 때「ANC 노즐 탈장착 툴」을 사용하면 , 최대 10 개의 노즐을
한꺼번에 탈장착 할 수가 있습니다.
노즐 미장착 상태 노즐 장착상태 (아래방향으로 사용)
ANC 노즐 탈장착 툴
툴 선단 보호 캡
ANC 노즐 탈장착 툴
30X, 31X계열 노즐
57307-KMG- 0 0
█
대상 노즐
사용가능 :30X 계열 노즐 (301A, 303A 노즐 등 ), 31X 계열 노즐 (311A, 312A 노즐 등 )
n
요점
ANC 노즐 탈장착 툴의 출하시에는 , 노즐 선단에「툴 선단 보호 캡」이 끼워져 있습니다 .
툴의 선단을 보호하기 위해 , 사용시 이외에는 캡을 끼워 주십시오 .
