2.3 컨베이어부
2.3.1 컨베이어 센서의 상태
•
동작확인
본 장비에서는 컨베이어 센서로서 투과형 파이버 센서를 사용하고 있습니다.
컨베이어 레일 폭이 바뀌면 , 투광 - 수광 센서간의 거리가 바뀌므로 , 센서의 수광상태도 변합니다.
그러므로 , 컨베이어 레일 폭 변경시에는 변경후의 센서 수광상태를 기억해서 자동적으로 센서의 경계값이
변경되는「컨베이어 센서 튜닝」기능이 있습니다.
정기적으로 컨베이어 레일폭을 변경함으로서, 컨베이어 센서 및 컨베이어 센서 튜닝 동작이 정확하게 동작되
는지 확인할 수가 있습니다.
컨베이어 센서의 상태, 동작확인
수광
투광
57324-KMG-00
1
작업 준비를 합니다 .
작업하기 전에 컨베이어상에 기판이 없고 , 동작
범위내에 푸쉬업 핀이 없는지 확인합니다 .
2
컨베이어 폭을 변경합니다 .
1. [ 장치 ]-「컨베이어」화면을 표시합니다 .
2. [ 컨베이어 폭 ] 버튼을 누릅니다 .
3. 「컨베이어폭」화면에 임의의 컨베이어 폭을
입력하고 , [OK] 버튼을 누르면 지정폭으로
컨베이어가 이동합니다 .
58301-KMG-00
3
에러발생 유무를 확인합니다 .
컨베이어폭을 변경한 후 , 에러 메시지가 표시되지
않으면 , 컨베이어 센서는 정상적으로 동작하고
있으므로 , 다른 조정은 필요없습니다 .
n
요점
에러 메시지가 표시되었을 경우는 , 후술의 「2.3.2 컨베이어
센서의 튜닝」을 참조해서 튜닝을 실시해 주십시오 .
컨베이어 폭의 변경
Step2
[컨베이어 폭] 버튼 임의의 컨베이어 폭을 입력
3-17
3
2.3.2 컨베이어 센서의 튜닝
전술의「2.3.1 컨베이어 센서의 상태•동작확인」에서 에러가 발생했을 경우는, 다음과 같이 컨베이어 센서
의 튜닝을 실시해 주십시오 .
1
컨베이어 센서 튜닝을 실시합니다 .
1. [ 장치 ]-「컨베이어」화면의 우측에 있는
[ 컨베이어 센서튜닝 ] 버튼을 누릅니다 .
2. 실행확인 메시지가 표시되면 , [OK] 버튼을
누릅니다 . 현재의 센서 상태를 기판이 없는
상태로서 경계값을 재계산합니다 .
58302-KMG-00
2
센서의 상태를 확인합니다 .
컨베이어 폭을 재차 변경해서 , 에러 메시지의
발생 유무를 확인합니다 .
3
센서의 주변을 확인합니다 .
조정을 해도 , 여전히 에러 메시지가 표시될 경우
는 , 센서 주변의 수광상태가 나쁘거나 , 또는 센서
( 앰프 ) 의 고장 , 파이버가 꺽여있을 가능성이
있습니다 . 먼저 , 센서부의 더러움이나 먼지 등을
제거한 후에 , 다시 컨베이어 튜닝을 실시해 주십
시오 .

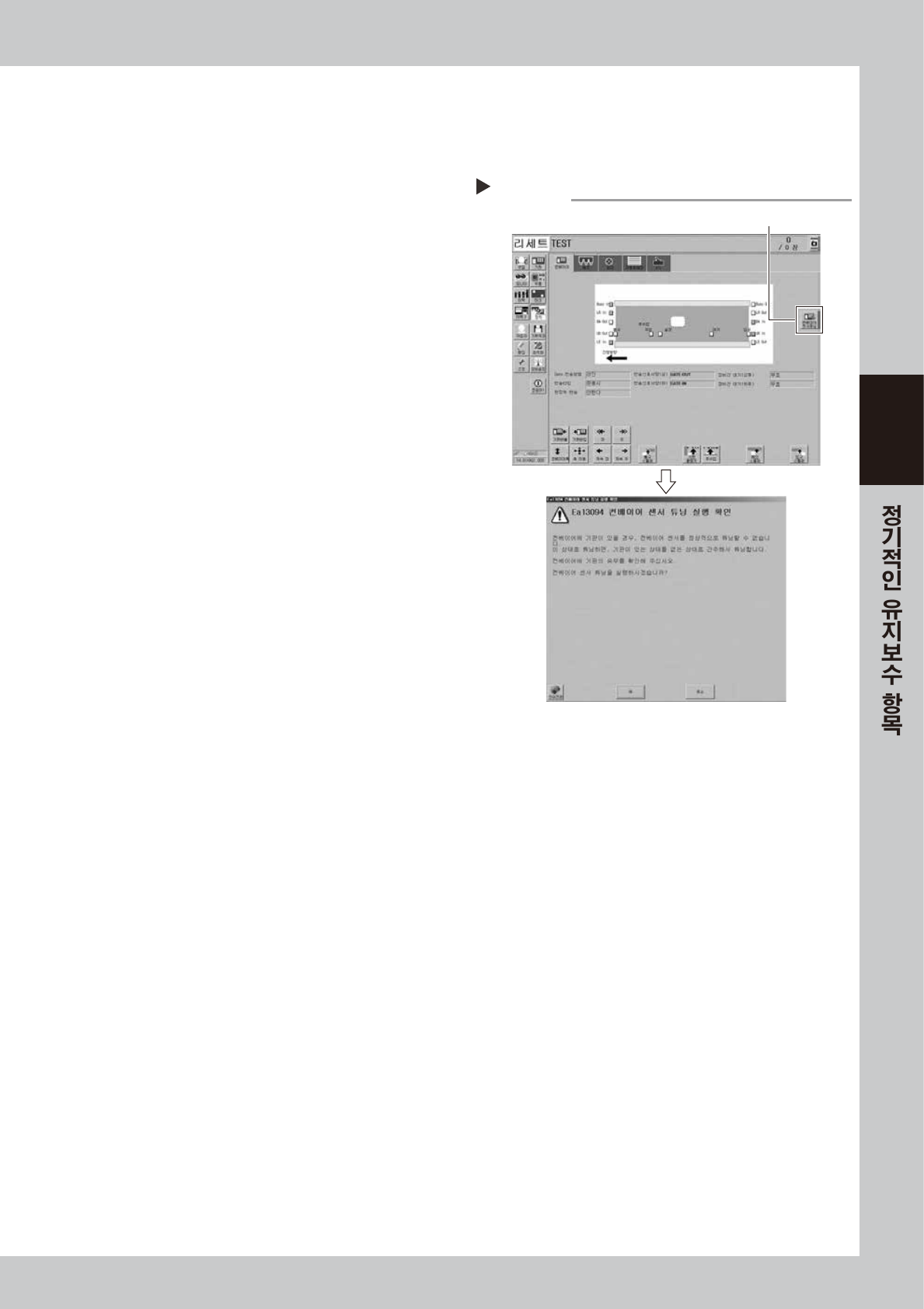

컨베이어 센서튜닝
Step 1
[컨베이어 센서튜닝] 버튼
3-18
3
3. 3 개월
이 항목에서는 3 개월을 기준으로 실행하는 유지보수 작업에 대해서 설명합니다 .
3.1 헤드 유닛
3.1.1 에어 필터의 청소와 교환
공급에어의 상태나 가동시간에 따라 다릅니다만 , 일반적으로 3 개월 간격으로 필터를 점검해 주십시오 .
다소의 더러움은 에어블로우 툴로 제거해 주십시오 . 제거되지 않을 경우는, 필터를 교환해 주십시오 .
n
요점
이 항목은 HM 헤드 유닛을 예로 들어서 설명합니다만 , HM5 헤드 유닛의 경우도 작업순서는 같습니다 .
1
작업의 준비를 합니다 .
1. 손목시계 , 자기 ID 카드 등 , 자력에 영향을
받는 물건은 전부 빼 둡니다 .
e
2. 비상정지 버튼을 누르고 , 장비의 안전 커버를
오픈합니다 .
3. 헤드유닛을 앞쪽으로 이동시킵니다 .
4. 사각건을 헤드 유닛의 밑에 깔아 둡니다 .
2
정류판을 탈착합니다 .
십자 드라이버를 사용해서 우측 그림과 같이 정류
판을 탈착해 주십시오 . ( 고정나사 2 개 )
3
필터를 분리합니다 .
필터 캡을 왼쪽으로 돌려서 빼면 , 필터가 빠집니
다.
57325-KMG-00
4
필터를 청소합니다 .
필터의 더러움이 심하지 않으면 , 에어블로우 툴로
청소해서 재사용 해 주십시오 .
더러움이 심할 경우나 , 변색되어 있을 경우에는
새로운 필터로 교환합니다 .
57326 -KMG- 00
5
필터를 장착합니다 .
1. 필터 캡에 필터를 끼웁니다 .
2. 필터를 끼운 필터 캡을 원위치에 삽입하고
오른쪽으로 돌려서 고정합니다 .
57327-KMG-00
n
요점
필터를 장착할 때에는 , 필터용 개스킷의 상태도 확인해 주
십시오 . 노화나 변형되어 있을 경우에는 , 새것으로 교환해
주십시오 .
6
정류판을 원상태로 장착합니다 .
1. 고정나사 2 개를 체결해서 정류판을 장착해
주십시오 .
2. 깔아둔 사각건을 정리합니다 .

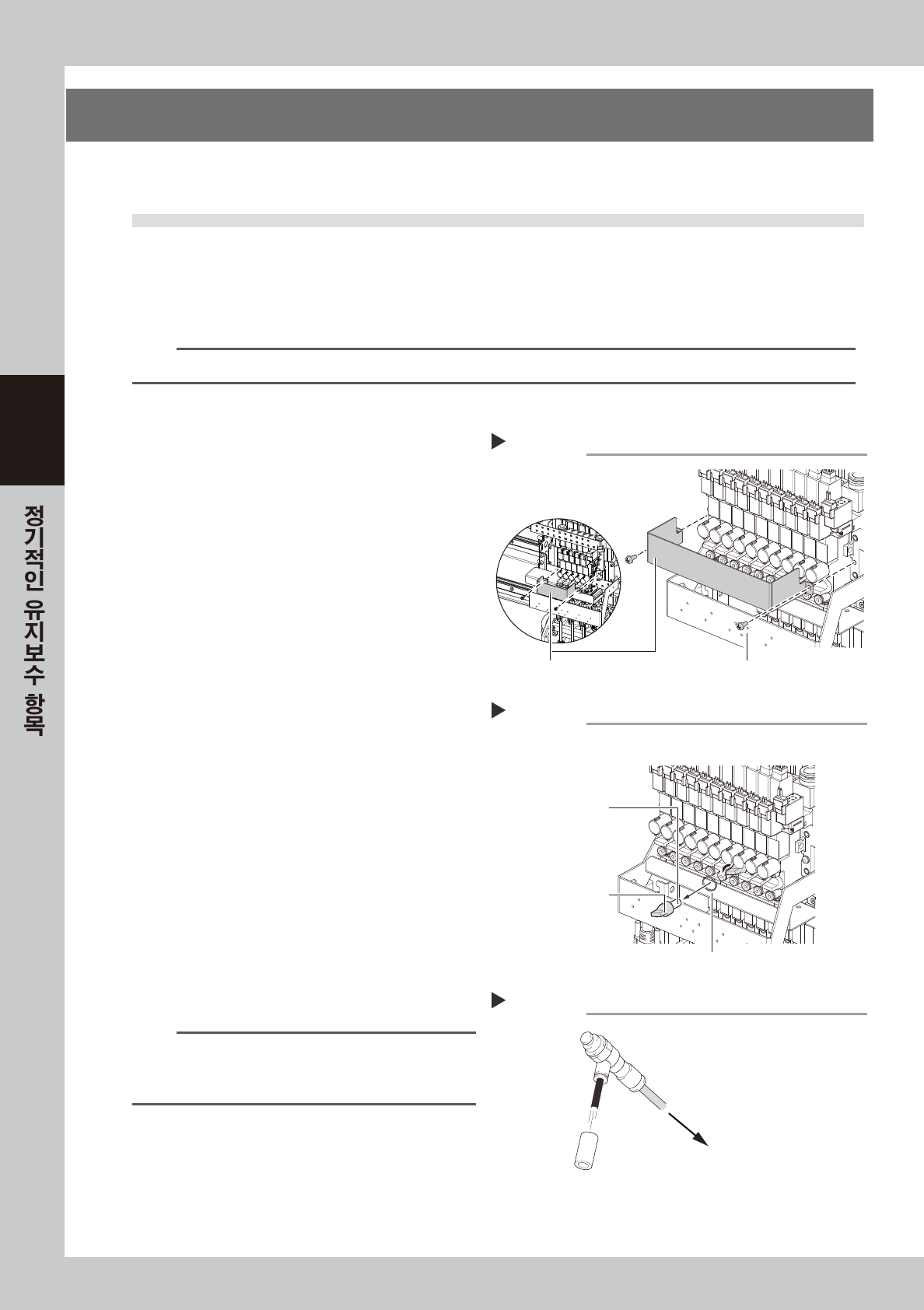

정류판의 탈착
Step 2
정류판
HM5 헤드
HM 헤드
고정 나사 (2군데)
필터의 분리
Step 3
필터캡
필터
<HM 헤드의 예>
필터용 개스킷
필터의 청소
Step 4
필터
에어 블로우 툴
에어 커넥터에 접속
