4.2 베이스부
4.2.1 컨트롤러 박스의 필터 청소
장비를 제어하는 컨트롤러 박스부에는 흡기 팬과 필터가 있습니다. 장비의 사용상황과 환경에 따라 달라집니다
만 , 6 개월을 기준으로 필터를 청소할 필요가 있습니다. 다음과 같은 순서대로 필터를 청소해 주십시오 .
1
장비의 전원을 차단합니다 .
2
에어 공급을 OFF 합니다 .
장비 좌측 아래의 에어 공급 / 배출 밸브를 돌려서
에어 공급을 OFF 해 주십시오 .
3
테이프 커터의 안전 커버를 탈착합니
다.
1. 십자 드라이버로 테이프 커터 안전 커버의
고정 나사를 분리합니다 .
2. 테이프 커터의 안전 커버를 앞쪽으로 당겨서
분리합니다 .
57355-KMG- 0 0
n
요점
테이프 커터의 안전커버에는 인터록 키가 부착되어 있습니다 .
4
안쪽의 커버를 탈착합니다 .
1. 십자 드라이버로 , 안쪽 커버의 고정나사를
분리해 주십시오 .
2. 커버를 탈착합니다 .
3. 커버의 뒷면에는 접지선이 접속되어 있습니다 .
십자 드라이버로 접지선을 고정하고 있는 나사
를 풀어 주십시오 .
57356-KMG- 00
n
요점
접지선의 고정 나사에는 이붙이 와셔가 달려 있습니다.
분실하지 않도록 주의해 주십시오 .
5
컨트롤러 박스의 주변을 청소합니다 .
컨트롤러 박스의 주변에 먼지 등이 있을 경우에
는 , 필터를 꺼내기 전에 청소기 등으로 주변을
청소해 주십시오 .
테이프 커터 안전 커버의 탈착
Step 3
테이프 커터 안전커버
커버의 하부
인터록 키
커버 고정나사
커버의 탈착
Step 4
커버
커버 고정나사
컨트롤러 박스
접지선
3-28
3
6

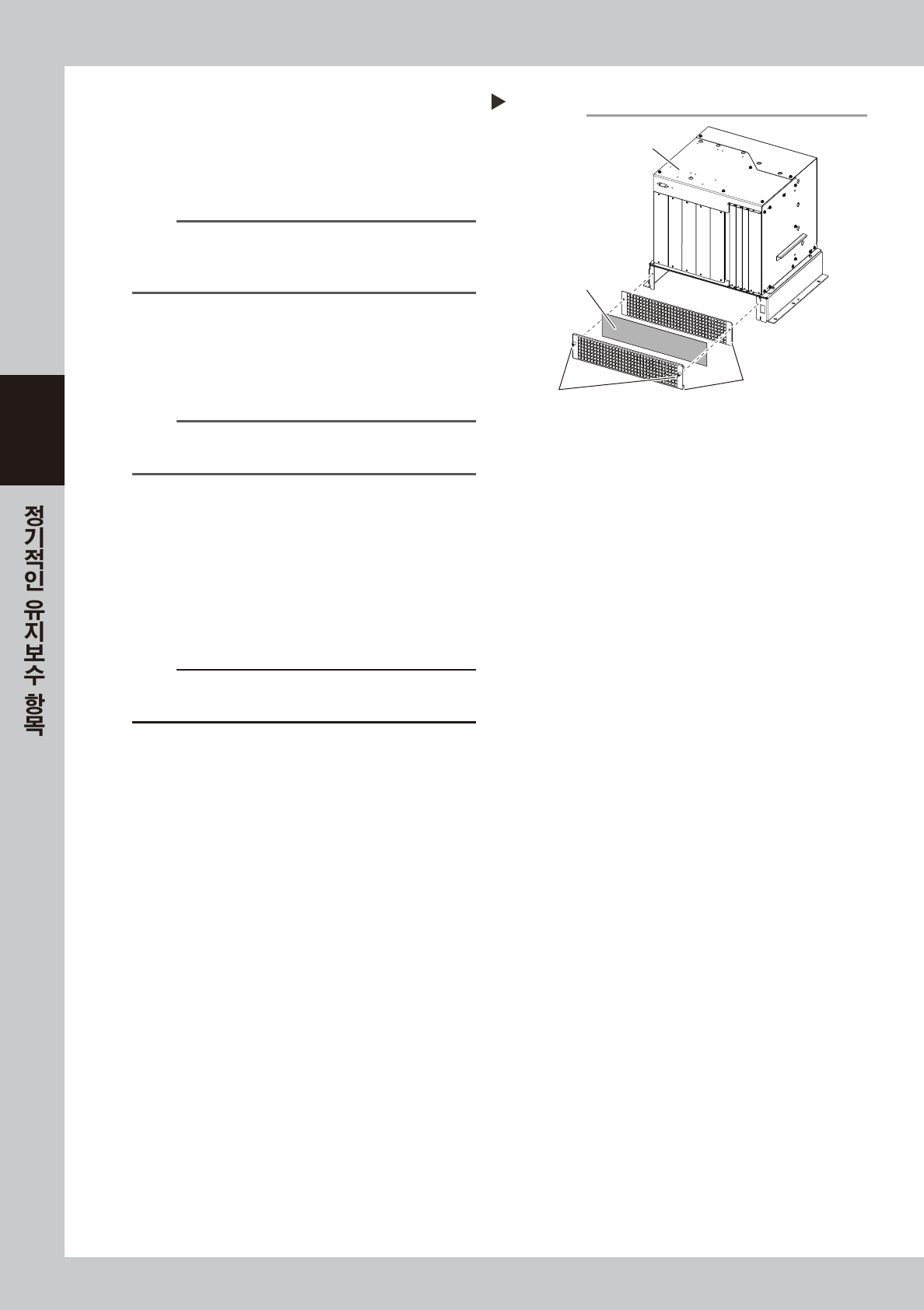

컨트롤러 박스의 필터를 분리합니다 .
필터의 고정나사는 손으로 풀 수가 있습니다 .
필터 고정나사를 풀어서 , 컨트롤러 박스로부터
필터를 분리해 주십시오 .
57357-KMG-00
n
요점
컨트롤러 박스에는 복수의 케이블이 접속되어 있습니다.
필터에 접근하기 어려울 경우에는, 필요에 따라 케이블을 분리
합니다 .
7
필터를 청소합니다 .
필터는 2 장의 커버 사이에 있습니다 . 필터를 분리
해서 청소기 또는 버큠 ASSY 로 필터에 부착되어
있는 먼지를 제거해 주십시오 .
n
요점
더러움이 심하거나, 필터 자체가 노화되어 있을 경우에는 새로
운 필터로 교환해 주십시오 .
8
필터를 원상태로 합니다 .
필터를 분리했을 때와 반대순으로 컨트롤러 박스
에 장착합니다 .
9
커버를 원상태로 장착합니다 .
1. 안쪽의 커버를 장착합니다 .
2. 테이프 커터의 안전커버를 장착합니다 .
c
주의
커버를 장착할 때에는 , 케이블의 끼임 등에 주의해서 장착해 주
십시오 .
컨트롤러 박스의 필터 분리
Step 6
컨트롤러 박스
필터
필터 고정나사
필터 커버 (2장)
3-29
3
5. 1 년

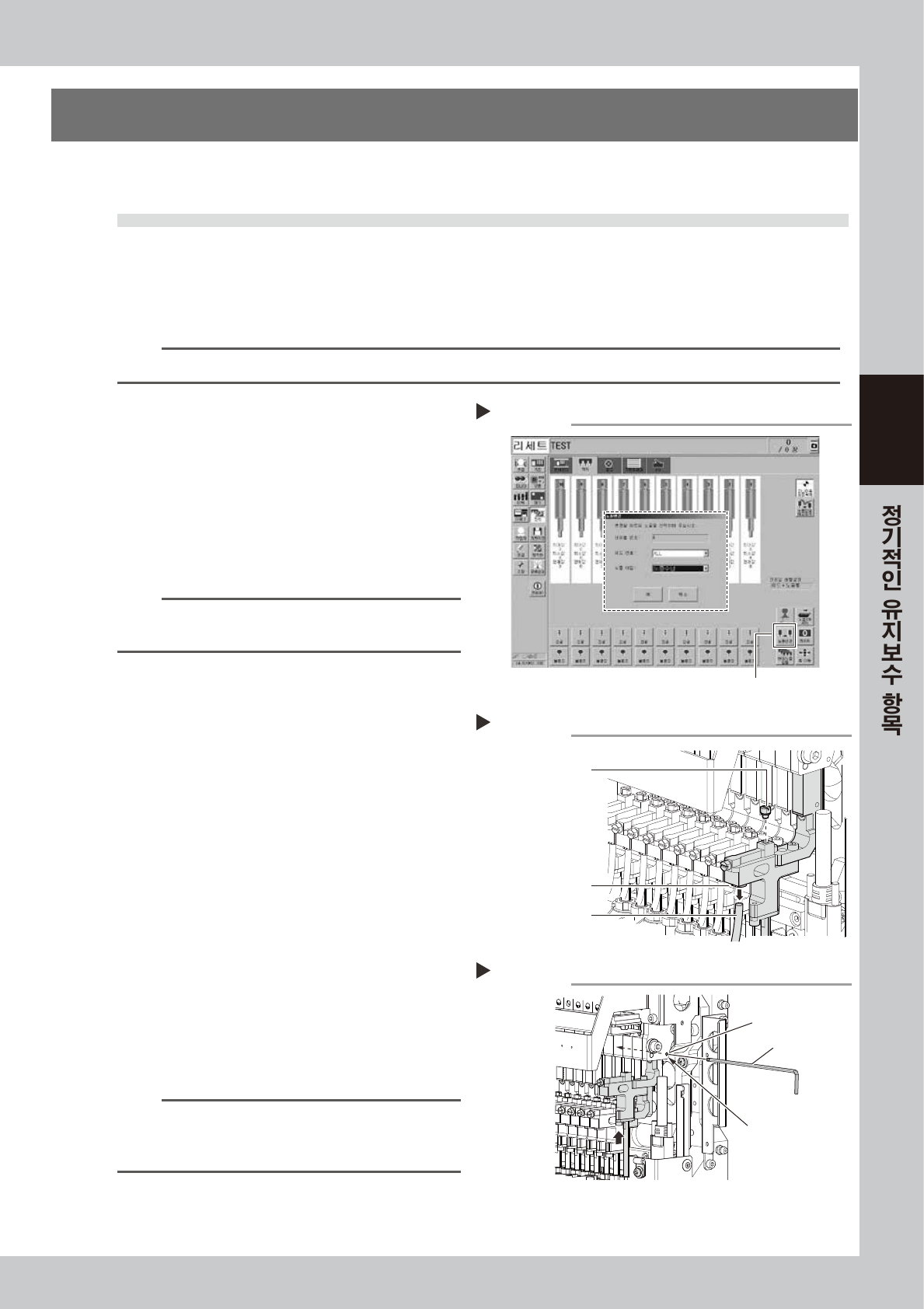

이 항목에서는 1 년에 한 번을 기준으로 실행하는 유지보수 작업에 대해서 설명합니다 .
5.1 헤드 유닛
5.1.1 스플라인 샤프트내의 청소
주위환경의 상황이나 장비의 가동상황에 따라 달라집니다만 , 일반적으로 1 년에 한 번을 기준으로 스플라인
샤프트내의 청소를 실시할 필요가 있습니다. 다음과 같은 순서대로 실시해 주십시오 .
n
요점
이 항목은 HM 헤드 유닛을 예로 들어서 설명합니다만 , HM5 헤드 유닛의 경우도 작업순서는 같습니다 .
1
노즐 스테이션에 노즐을 수납합니다 .
1. [ 장치 ]-「헤드」화면의 [ 노즐변경 ] 버튼을
누릅니다 .
2. 「노즐변경」대화창에서 헤드번호는「ALL」,
노즐 타입은「노즐수납」을 선택합니다 .
3. [OK] 버튼을 누르면 모든 헤드의 노즐이 노즐
스테이션에 수납됩니다 .
5830 5-KMG-00
n
요점
노즐 스테이션이 없을 경우는 , 비상정지 버튼을 누르고
헤드로 부터 수동으로 노즐을 탈착해 주십시오 .
2
헤드 유닛을 이동합니다 .
1. 손목시계 , 자기 ID 카드 등 , 자력에 영향을
받는 물건은 전부 빼 둡니다 .
e
2. 비상정지 버튼을 누르고 , 장비의 안전 커버를
오픈합니다 .
3. 헤드 유닛을 앞쪽으로 이동시킵니다 .
3
에어 호스와 메인터넌스 볼트를 분리합
니다 .
1. 일자 드라이버 또는 스패너를 사용해서 메인터
넌스 볼트를 분리합니다 .
2. 에어 커넥터로부터 에어 호스를 뺍니다 .
57339-KMG-00
4
Z 축을 고정시킵니다 .
우측 그림과 같이 샤프트를 Z 축 리니어 스케일이
보이지 않는 위치로 하고 , Z 축 고정용 구멍에
육각렌치를 끼워서 고정시켜 주십시오 .
57340-KMG-00
n
요점
헤드 주변에 케이블 등이 있어서 , 육각렌치를 끼우기 힘들
경우는, 육각렌치 대신에 와이어(Φ 2.5mm 미만 ) 등을
사용해서 Z 축을 고정시켜 주십시오 .
노즐의 수납
Step1
[노즐변경] 버튼
에어호스와 메인터넌스 볼트의 분리
Step 3
메인터넌스 볼트
에어 호스
에어 커넥터
Z축의 고정
Step 4
육각렌치
φ2.5mm
Z축 고정용 구멍
