番号 品名 記号 形式 メーカー 定格 個数 備考 ｺｰﾄﾞ番号
NO. NAME SYMBOL TYPE MANUFACTURER RATING Q'TY NOTE CODE No.
1 回生抵抗 (10R1,R2,R3) RH500 岩城無線研究所 25Ω,300W 3 X AXIS T40723
RESISTOR R1,2,3/10 IWAKI MUSEN
2 回生抵抗 (10R4,R5,R6) ERF-150WJ101 安川電機 100Ω,150W 3 Y AXIS T4094L
RESISTOR R4,5,6/10 YASKAWA ELEC.
3
4 ターミナル (TB30) ZDU2.5/3AN 日本ﾜｲﾄﾞﾐｭｰﾗｰ 8
TERMINAL BLOCK XT 30 WEIDMULLER
5 終端板 ZAP/TW2 日本ﾜｲﾄﾞﾐｭｰﾗｰ 1
END AND SPEPARATION PLATE WEIDMULLER
6 終端止 WEW35/2 日本ﾜｲﾄﾞﾐｭｰﾗｰ 2
END STOPPER WEIDMULLER
7 マーカーステイ BZH/35 日本ﾜｲﾄﾞﾐｭｰﾗｰ 2
MARKER STAY WEIDMULLER
8 マーカーケース LP3 日本ﾜｲﾄﾞﾐｭｰﾗｰ 1
MARKER CASE WEIDMULLER
9 レール TS35×7.5 日本ﾜｲﾄﾞﾐｭｰﾗｰ 1
RAIL WEIDMULLER
10 短絡板 ZQV2.5/2 日本ﾜｲﾄﾞﾐｭｰﾗｰ 4
SHORT STOPPER WEIDMULLER
11 端子台 (TB31) MK3/4KRG 日本ﾜｲドﾐｭﾗｰ 1 For Thermo fuse T1051F
TERMINAL XT 31 WEIDMULLER
12 温度ヒューズ (M1F10) MTG4A50072C 村田製作所 1 H2002Y
THERMO FU10/M1 MURATA
13
14 ファンモーター (M1FAN10) 109L1224H102 山洋電気 DC24V,0.25A 1 H3012L
FAN MOTOR EV10/M1 SANYO
15 フィンガーガード 109-019C 山洋電気 2 K1141T
FINGER GUARD SANYO
16 ハウジング (M1FANCN10) SMR-02V-N 日本圧着端子 1 K5041C
HAUJING JST
17 コンタクタ(ピン） BYM-001T-P0.6 日本圧着端子 2 K5532A
CONTACT JST
NAME 電気部品明細表 PAGE
ELECTRIC PARTS LIST 28/28

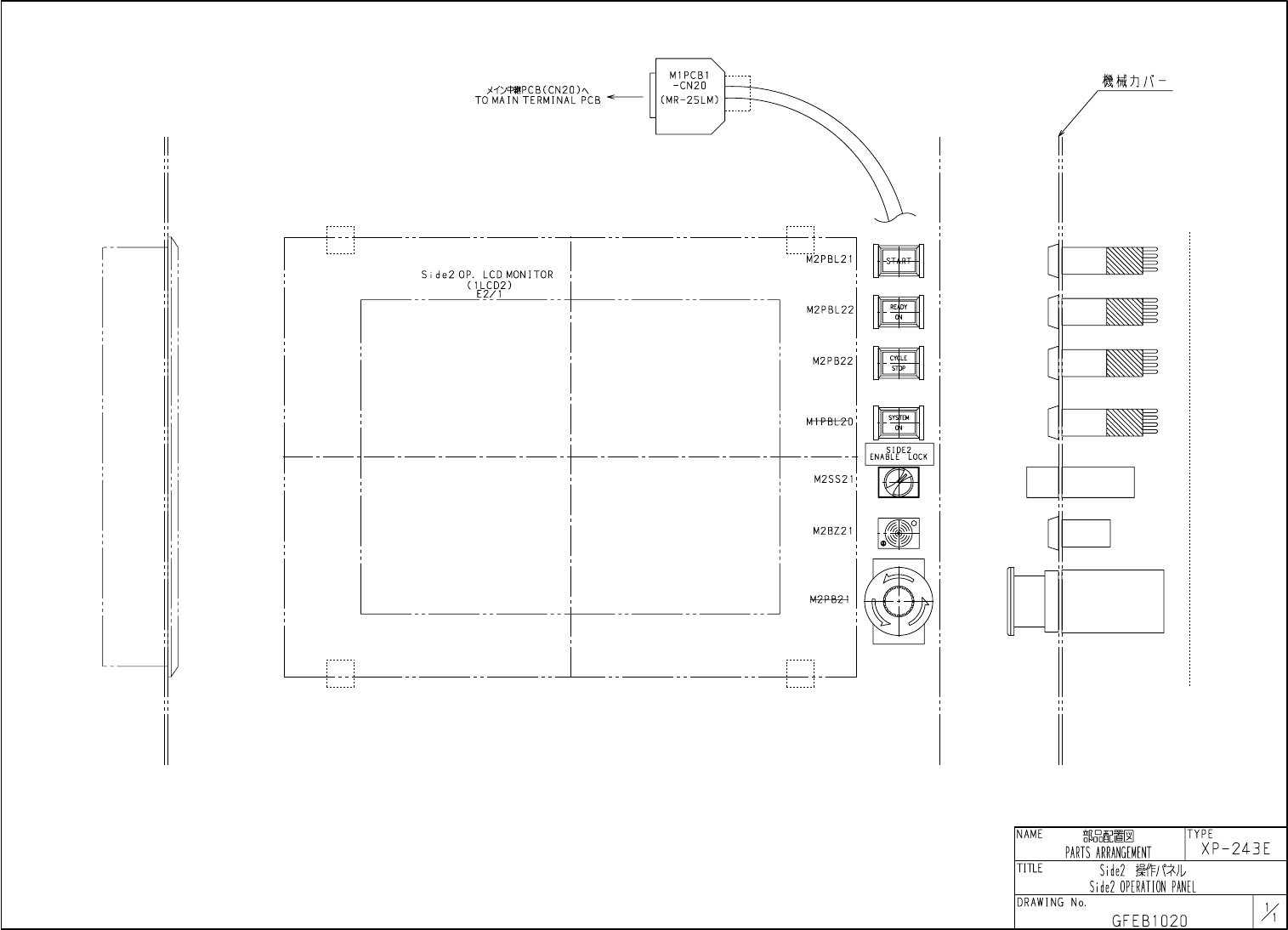

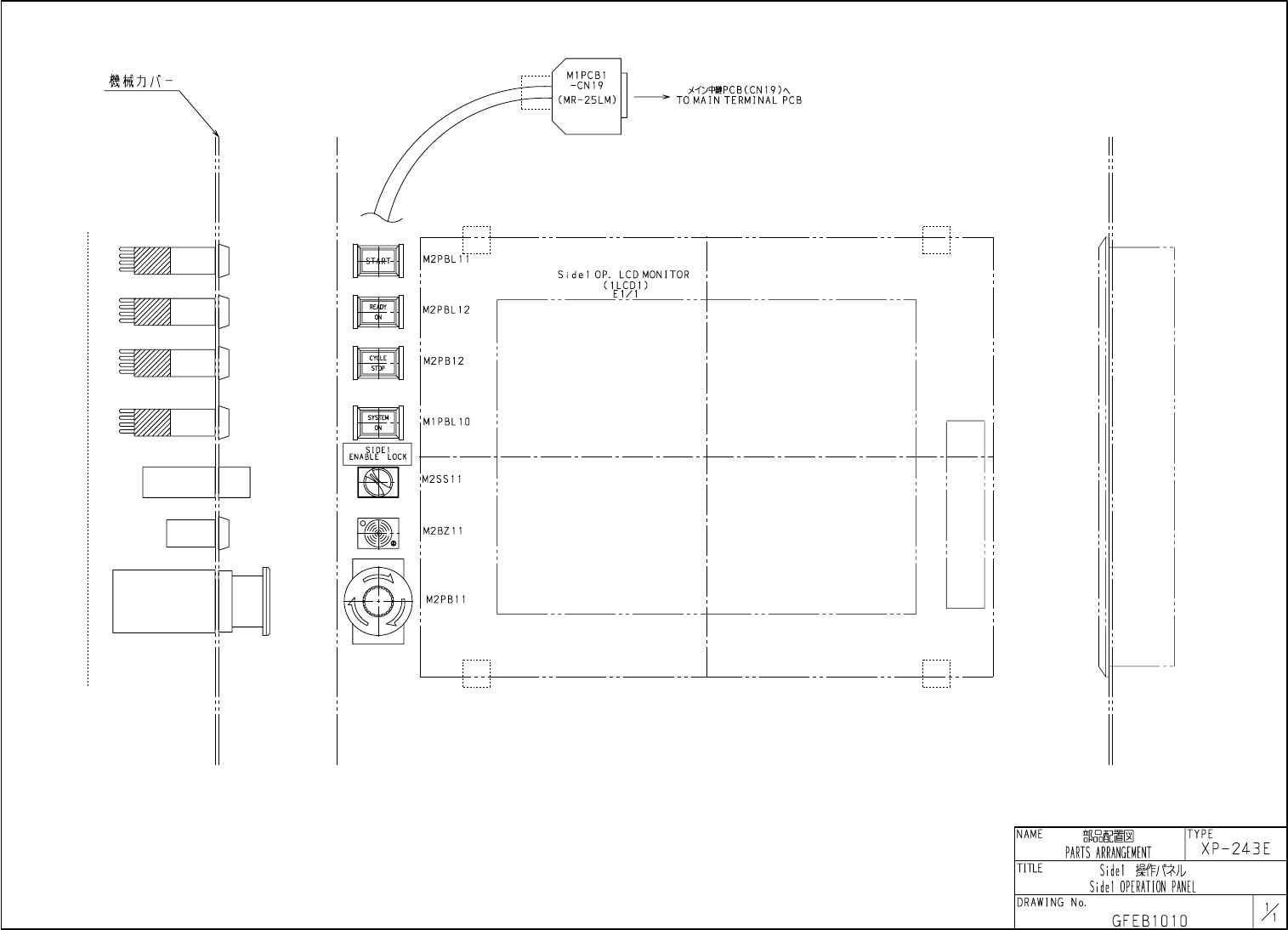

TYPE
RESISTOR UNIT XP243E
DRAWING NO.
GFEP1070 1/1
TITLE 回生抵抗UNIT
