Minor Maintenance
Instandhaltungstätigkeiten DLM 3.1.3 Vorbereitende Arbeiten
16 Instandhaltungsanleitung SIPLACE Bestückköpfe DLM3/DLM4
Sehen Sie dazu auch...
3.2.2 Werkzeuge, Verbrauchsmittel, Verschleiß- und Ersatzteile [➙ 26]
3.1.3
3.1.3 Vorbereitende Arbeiten
Vorbereitende Arbeiten
Empfohlene Ersatzteile Art.-Nr.
Nur C&P6:
Satz Pinolen 6er-Kopf 00116114Sxx
Pinolen einzeln 6er-Kopf 00352957Sxx
Nur C&P12:
Satz Pinolen 12er-Kopf 00116113Sxx
Pinolen einzeln 12er-Kopf 00350588Sxx
Werkzeuge Art.-Nr.
EGB-Armband TYP.OK/WRS 00320279-xx
Spiralbohrer Zyl.R.1,4 D DIN 338 00092026-xx
Spiralbohrer Zyl.R.1,1 D DIN 338 00092020-xx
Werkzeug für Stößelwartung 03049689Sxx
Pinolenreinigungsgerät 00377260-xx
HINWEIS
Empfehlung
Die folgenden Tätigkeiten können am Kopf in der Maschine durchgeführt werden.
► Wahlweise kann der Kopf für eine bessere Zugänglichkeit auch aus der Maschine ausge-
baut werden. Lesen Sie dazu die Serviceanleitung.
Minor Maintenance
3.1.4 Durchführen der Instandhaltungstätigkeiten Instandhaltungstätigkeiten DLM
Instandhaltungsanleitung SIPLACE Bestückköpfe DLM3/DLM4 17
3.1.4
3.1.4 Durchführen der Instandhaltungstätigkeiten
Durchführen der Instandhaltungstätigkeiten
3.1.4.1
3.1.4.1 Entnehmen der Ventilstößel
Entnehmen der Ventilstößel
Sehen Sie dazu auch...
3.1.4.4 Fetten der Ventilstößel [ ➙ 19]

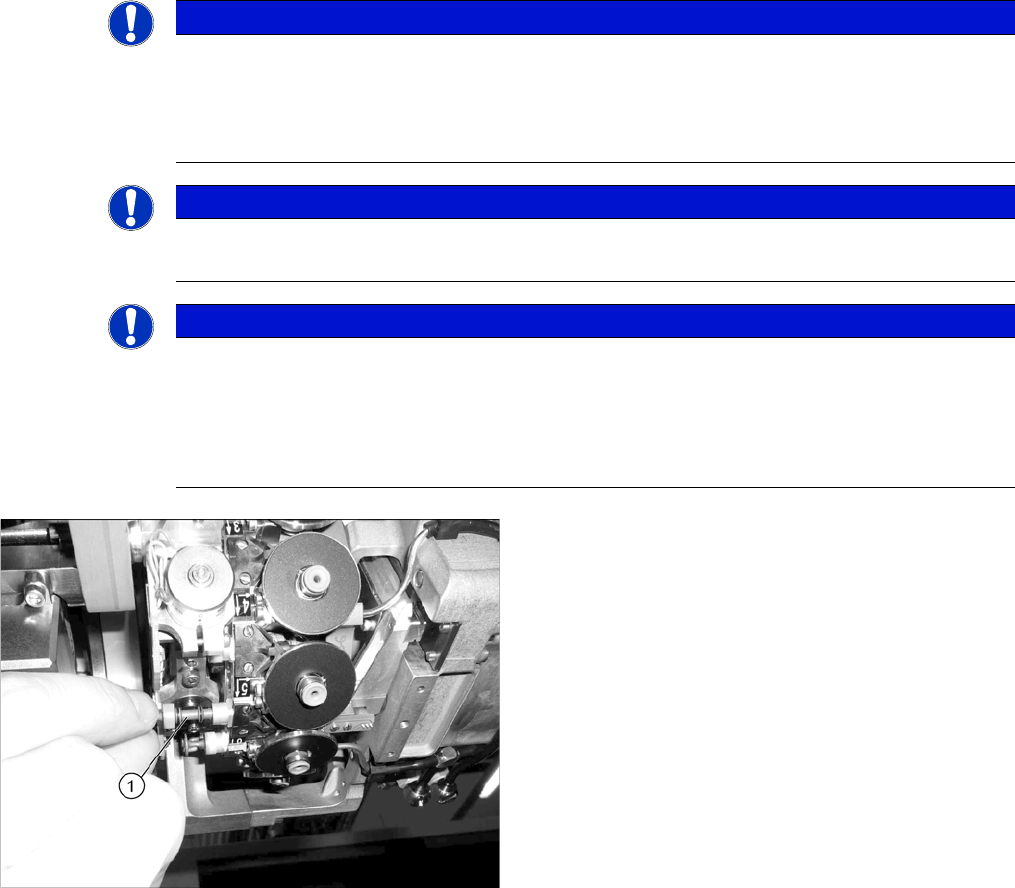

HINWEIS
Weiße Kappen
Die weißen Kappen an den Ventilstößeln sind sehr empfindlich.
► Handhaben Sie die Kappen vorsichtig.
► Eine lose Kappe kann wieder aufgesetzt werden wenn sie noch intakt ist.
HINWEIS
Segment undicht
Die Fehlermeldung Segment undicht weist meist auf einen zu leichtgängigen Ventilstößel hin.
HINWEIS
Ventilstößel
Wir empfehlen eine ausreichende Anzahl gereinigter/neuer Ventilstößel vorzuhalten, so dass
Sie diese während der Kopfwartung lediglich tauschen müssen.
Die eigentliche Reinigung der Ventilstößel kann dann später erfolgen.
► Siehe Abschnitt "3.1.4.3 Reinigen der Ventilstößel" [ ➙ 18].
► Entnehmen Sie die Ventilstößel (1).
Minor Maintenance
Instandhaltungstätigkeiten DLM 3.1.4 Durchführen der Instandhaltungstätigkeiten
18 Instandhaltungsanleitung SIPLACE Bestückköpfe DLM3/DLM4
3.1.4.2
3.1.4.2 Reinigen der Ventilgehäuse
Reinigen der Ventilgehäuse
3.1.4.3
3.1.4.3 Reinigen der Ventilstößel
Reinigen der Ventilstößel

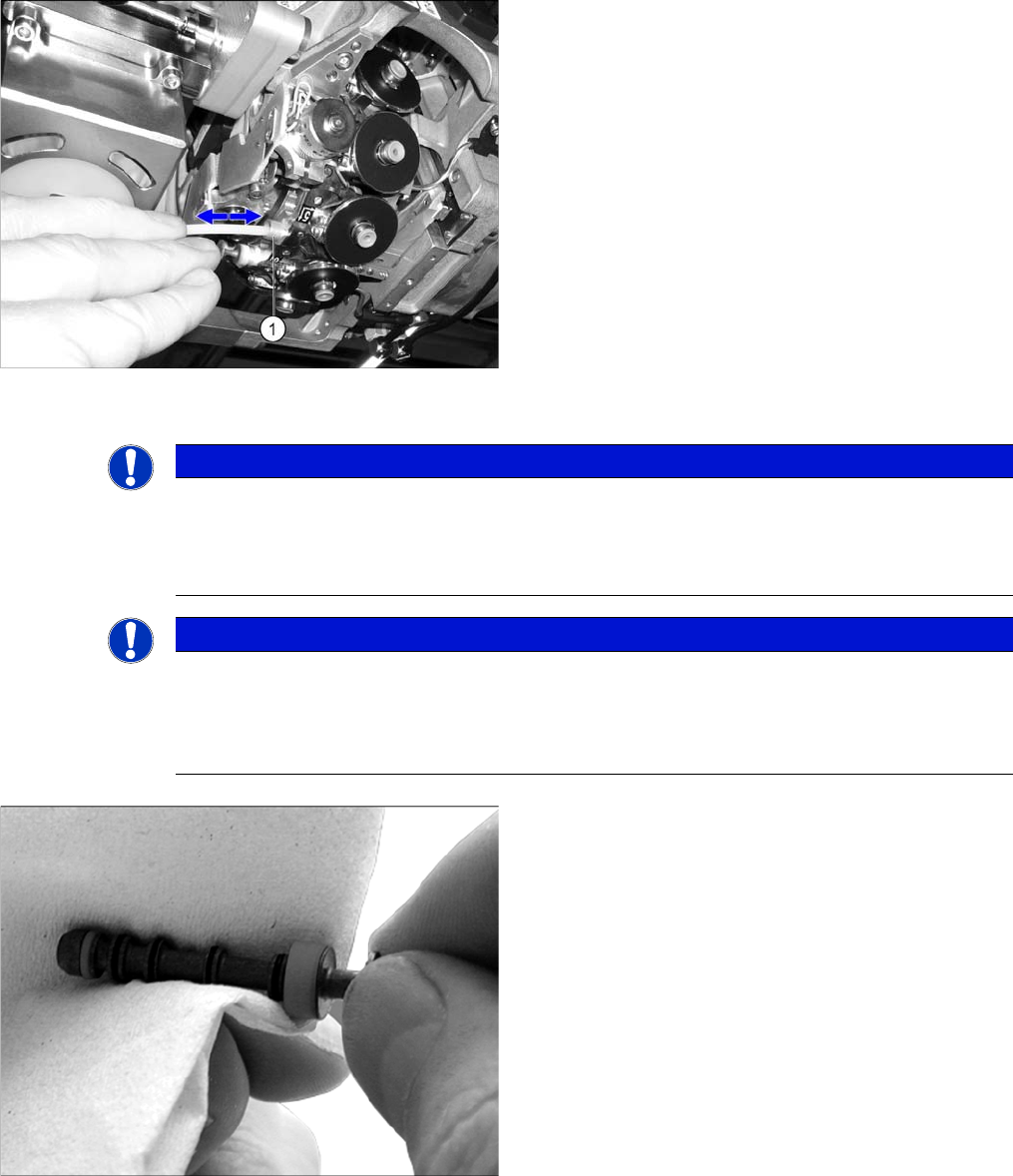

► Reinigen Sie die Ventilgehäuse (1) mit einem mit
Ethylalkohol benetzten Reinigungsstäbchen.
► Reinigen Sie damit auch die Umgebung der
Ventilgehäuse.
HINWEIS
Ventilstößel
Wir empfehlen eine ausreichende Anzahl gereinigter/neuer Ventilstößel vorzuhalten, so dass
Sie diese während der Kopfwartung lediglich tauschen müssen.
Die eigentliche Reinigung der Ventilstößel kann dann später erfolgen.
HINWEIS
Gereinigte Ventilstößel kennzeichnen
► Unterscheiden Sie die schmutzigen und die gereinigten Ventilstößel, indem Sie z. B. die
Packungen entsprechend kennzeichnen.
► Beachten Sie hierzu auch den Abschnitt "3.1.4.4 Fetten der Ventilstößel" [ ➙ 19].
► Wischen Sie die Ventilstößel trocken mit einem flu-
senfreien Tuch ab.
► Kontrollieren Sie die Dichtlippen und die Hülse auf
Beschädigungen. Sollten diese beschädigt sein,
dann tauschen Sie den Ventilstößel aus. Eine lose
Hülse kann wieder aufgesetzt werden wenn sie noch
intakt ist.
► Kontrollieren Sie den Feder-O-Ring. Ist der Feder-O-
Ring beschädigt, dann tauschen Sie ihn aus.
