Minor Maintenance 3.1.4 Durchführen der Instandhaltungstätigkeiten Instandhaltungs tätigkeiten DLM Instandhaltungsanleitung SIPLACE Bestückköpfe DLM3/DLM4 21 Anwendung ► Nach dem Rei nigen des Ventilstößels halten Sie di…

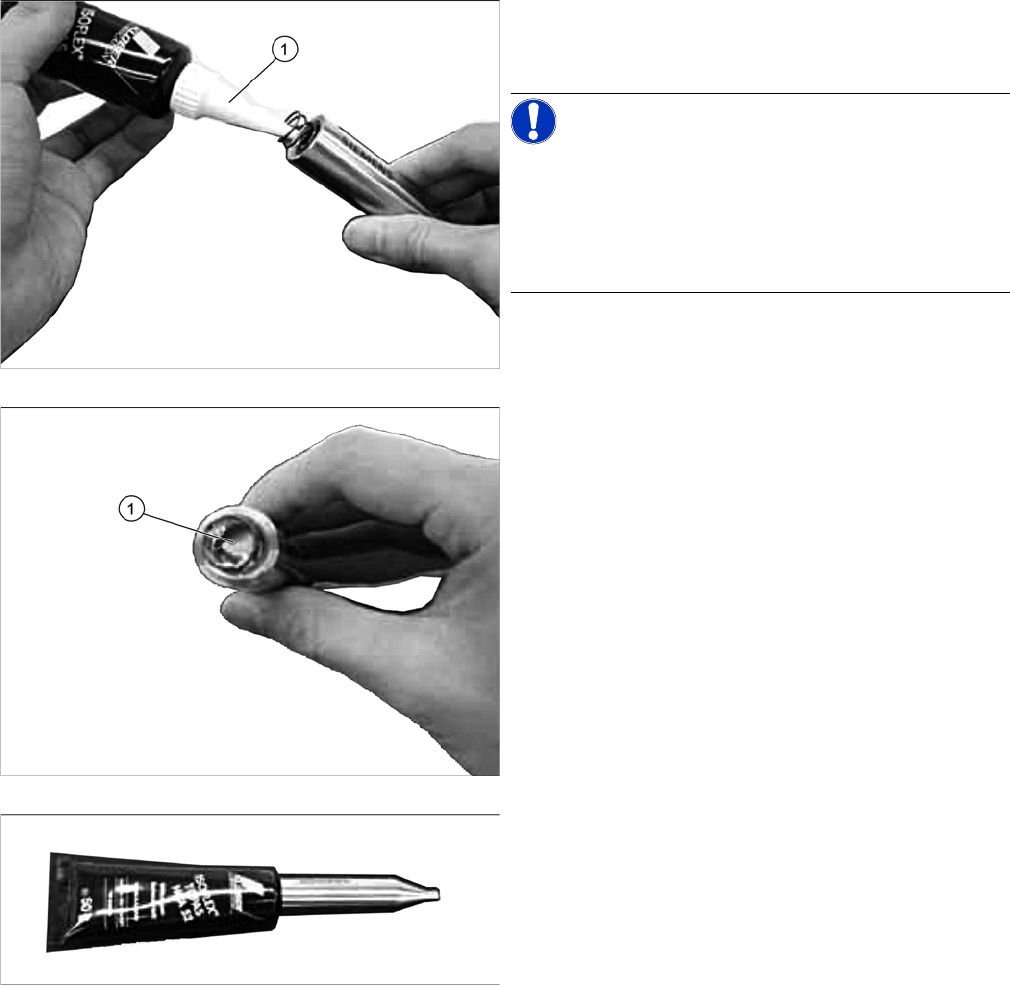

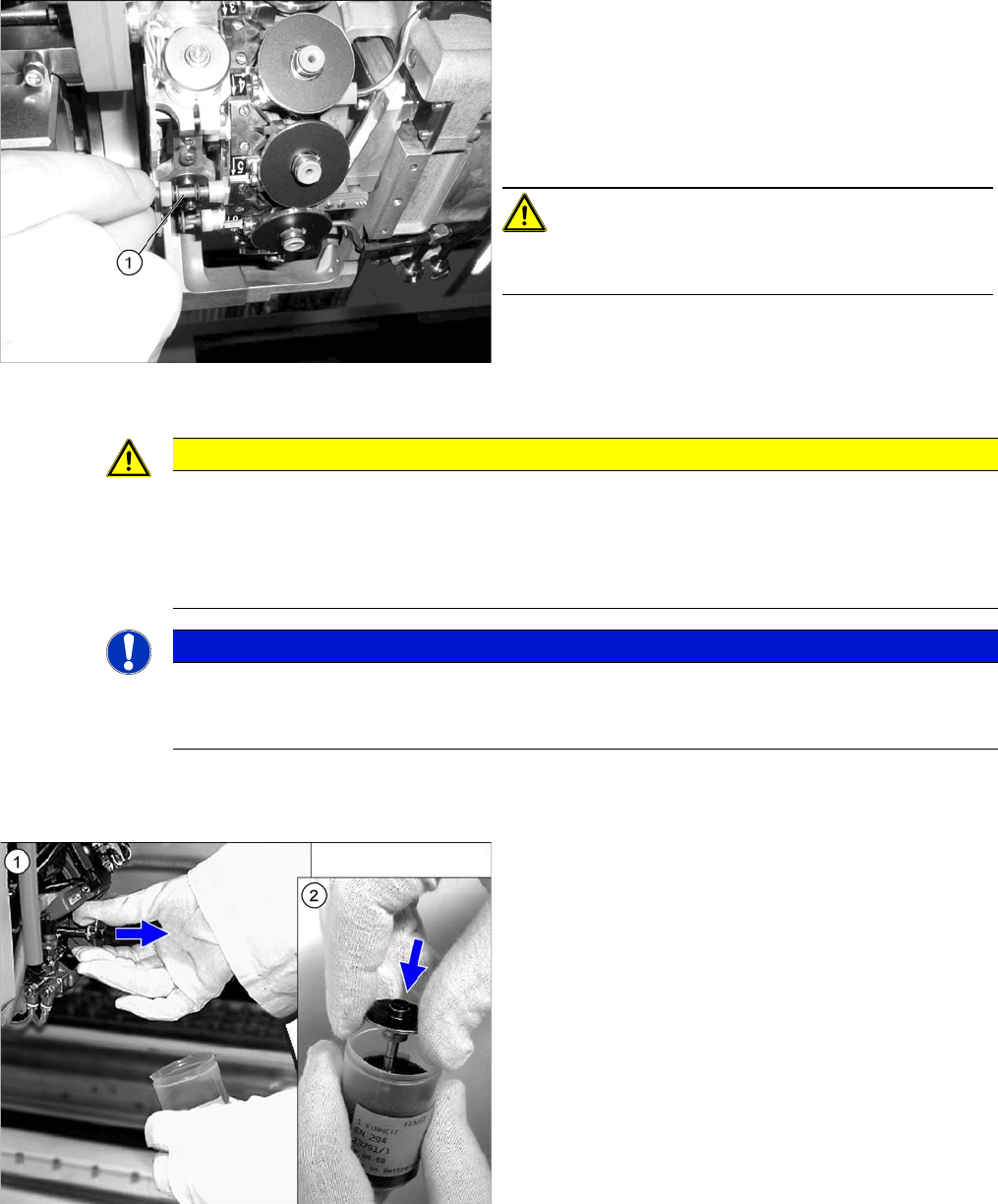

Minor Maintenance
Instandhaltungstätigkeiten DLM 3.1.4 Durchführen der Instandhaltungstätigkeiten
20 Instandhaltungsanleitung SIPLACE Bestückköpfe DLM3/DLM4
► Verwenden Sie den im ISOFLEX TOPAS NCA 52
beigefügten Adapter (1) und füllen Sie TOPAS in den
Zylinder.
HINWEIS!
Dieses Tool arbeitet am besten ohne Luft im Zylinder.
Achten Sie deshalb darauf, dass möglichst keine Luft in
den Zylinder gelangt.
Ist Luft und ISOFLEX TOPAS NCA 52 im Zylinder,
könnte das die Qualität des Fettens beeinträchtigen.
1. ISOFLEX TOPAS NCA 52
Die Abbildung zeigt den Zustand nach dem Einfüllen
von ISOFLEX TOPAS NCA 52 in den Zylinder.
► Nehmen Sie den Adapter von der TOPAS-Tube ab,
drücken Sie die Luft aus der TOPAS-Tube und set-
zen Sie den Zylinder mit einer Drehbewegung auf.

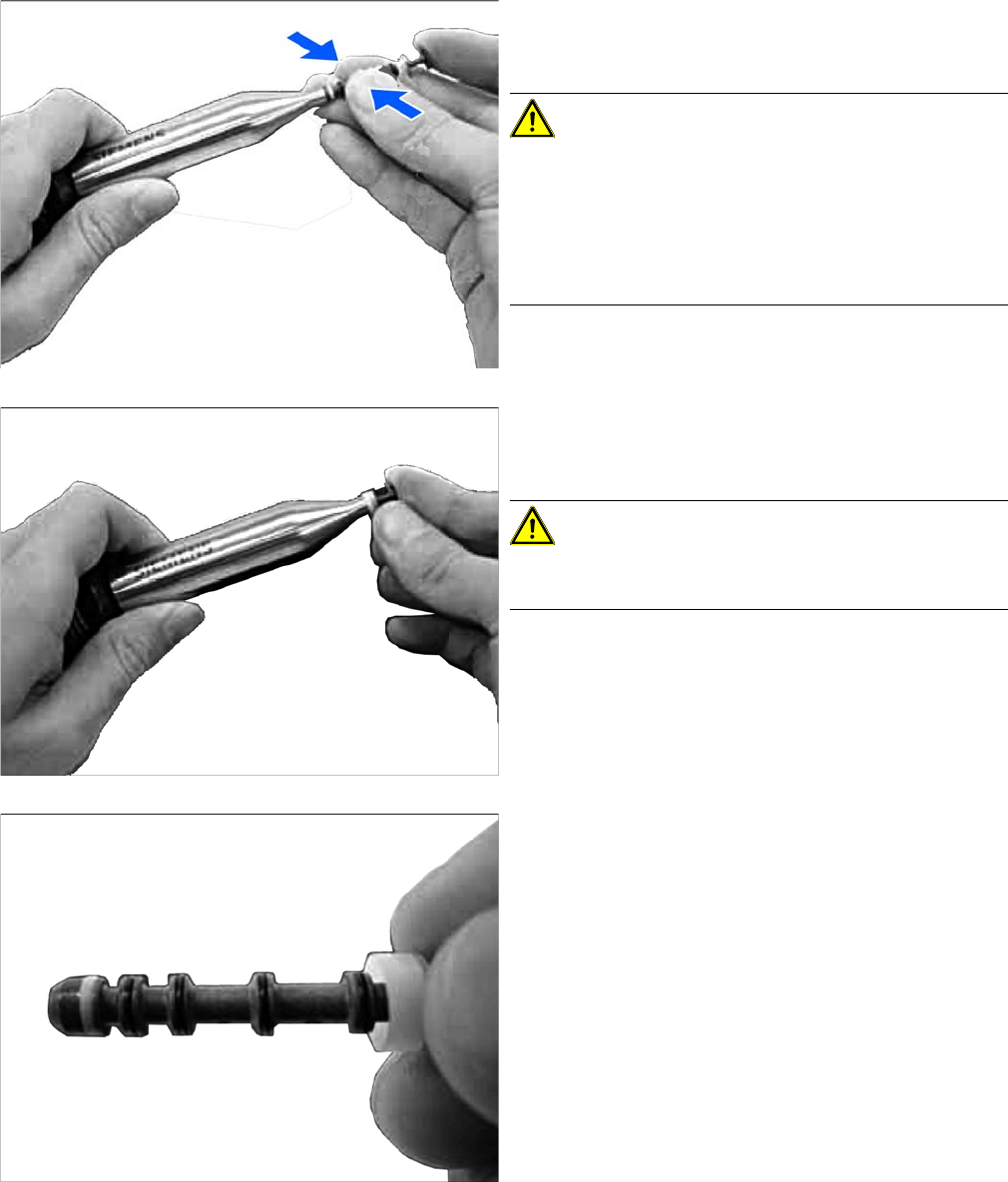

Minor Maintenance
3.1.4 Durchführen der Instandhaltungstätigkeiten Instandhaltungstätigkeiten DLM
Instandhaltungsanleitung SIPLACE Bestückköpfe DLM3/DLM4 21
Anwendung
► Nach dem Reinigen des Ventilstößels halten Sie die-
sen mit den Fingern fest und führen Sie ihn gerade in
den Zylinder ein.
VORSICHT!
Wenn Sie den Ventilstößel einführen, spüren Sie den Wi-
derstand der Toolfeder. Halten Sie deshalb den
Ventilstößel an den Seiten mit den Fingern.
Wenn Sie den Ventilstößel beim Einführen nicht an den
Seiten unterstützen, könnte dieser verkanten und
möglicherweise brechen!
► Schieben Sie den Ventilstößel einmal bis zum Ende
des Hubs ein und schieben Sie ihn danach vier- bis
fünfmal raus und rein (10 bis 15 mm Hub).
VORSICHT!
Achten Sie darauf, dass sich genügend Fett im Tool be-
findet!
► Nehmen Sie den Ventilstößel heraus und prüfen Sie
das Ergebnis an der Außenseite der O-Ring-
Oberfläche. Glänzt die Oberfläche des O-Rings mit
TOPAS, dann ist der Ventilstößel richtig gefettet.
Minor Maintenance
Instandhaltungstätigkeiten DLM 3.1.4 Durchführen der Instandhaltungstätigkeiten
22 Instandhaltungsanleitung SIPLACE Bestückköpfe DLM3/DLM4
3.1.4.5
3.1.4.5 Einsetzen der Ventilstößel
Einsetzen der Ventilstößel
3.1.4.6
3.1.4.6 Austausch der Pinolen
Austausch der Pinolen
► Legen Sie die Pipetten des Bestückkopfes in den Pipettenwechsler ab.
► Öffnen Sie die Schutzhaube.
► Setzen Sie gereinigte oder ggf. neue Ventilstößel (1)
ein.
Fetten Sie die Ventilstößel vor dem Einsetzen. (Siehe
Abschnitt "3.1.4.4 Fetten der Ventilstößel" [ ➙ 19])
Bewegen Sie die Ventilstößel einige Male hin und
her. Sind diese zu leicht- oder schwergängig dann
tauschen Sie die Ventilstößel aus.
VORSICHT!
Achten Sie darauf, dass die Ventilstößel bis zum An-
schlag eingesetzt sind.
VORSICHT
Laborhandschuhe
► Fassen Sie die Pinolen nicht mit bloßen Händen an. Tragen Sie Laborhandschuhe, wenn
Sie Instandhaltungstätigkeiten an der Pinole durchführen. So vermeiden Sie, dass die
Glasscheibe und das Reibrad unnötig verschmutzt werden. Ansonsten kann es zu
Funktionsstörungen (Zählfehler und Überschwinger) kommen.
HINWEIS
Pinolen
Es empfiehlt sich einen gereinigten Satz Pinolen vorzuhalten, welcher gegen die verschmutz-
ten ausgetauscht wird.
► (1) Ziehen Sie die Pinole aus dem Kopf heraus.
► (2) Legen Sie die Pinolen in die dafür vorgesehenen
Behälter.
► Drehen Sie den Stern um ein Segment weiter.
► Wiederholen Sie diese Schritte für alle Segmente, so-
lange, bis alle Pinolen entnommen sind.
► Setzen Sie gereinigte Pinolen in die Segmente ein.
Rasten Sie die Pinolen nur mit sanftem Druck ein, um
die Haltefeder der Pinolen nicht zu beschädigen.
