Major Maintenance 4.1.4 Durchführen der Instandhaltungstätigkeiten Instandhaltungs tätigkeiten DLM Instandhaltungsanleitung SIPLACE Bestückköpfe DLM3/DLM4 43 4.1.4.5 4 . 1 . 4 . 5 S t e r n b r e m s e Sternbremse 4.1.4.…
Major Maintenance
Instandhaltungstätigkeiten DLM 4.1.4 Durchführen der Instandhaltungstätigkeiten
42 Instandhaltungsanleitung SIPLACE Bestückköpfe DLM3/DLM4
1. O-Ring Vakuumverteiler 3*1,2 NBR 70 B
[00320057-xx]
2. O-Ring Verteilerstück 8*1 NBR 70 B [00201179-xx]
► Entnehmen Sie vorsichtig die beiden O-Ringe.
► Reinigen Sie die O-Ringe und fetten Sie diese
anschließend ganz leicht mit UNISILKON L250L ein.
► Kontrollieren Sie das Verteilerstück auf
Beschädigungen. Sollte es beschädigt sein, tau-
schen Sie es gegen ein neues Verteilerstück aus.
► Wischen Sie das Verteilerstück mit einem mit Ethylal-
kohol befeuchteten flusenfreien Tuch ab.
HINWEIS!
Der vordere Teil des Verteilerstücks (die Seite ohne
Kugelschnapper) kann auch in Ethylalkohol eingeweicht
werden.
► Blasen Sie das Verteilerstück mit Druckluft durch.
► (1) Prüfen Sie die Kugelschnapper auf
Leichtgängigkeit. Sollten sie schwergängig sein,
wechseln Sie das komplette Verteilerstück aus.
► Legen Sie das saubere Verteilerstück und die leicht
gefetteten O-Ringe auf einer sauberen Unterlage ab.
► Reinigen Sie den Sitz des Verteilerstücks mit einem
leicht mit Ethylalkohol benetzten
Reinigungsstäbchen.
VORSICHT!
Achten Sie darauf mit dem Reinigungsstäbchen keinen
Schmutz in die Vakuumöffnung zu drücken.
Major Maintenance
4.1.4 Durchführen der Instandhaltungstätigkeiten Instandhaltungstätigkeiten DLM
Instandhaltungsanleitung SIPLACE Bestückköpfe DLM3/DLM4 43
4.1.4.5
4.1.4.5 Sternbremse
Sternbremse
4.1.4.6
4.1.4.6 Ventilstellantriebe
Ventilstellantriebe
► Überprüfen Sie die Sternbremse auf
Beschädigungen und korrekte Funktion.
► Wischen Sie die Sternbremse mit einem trockenen
flusenfreien Tuch sauber. Achten Sie darauf alle
Fettrückstände zu entfernen.
► Füllen Sie die drei kleinen Bohrungen der Sternbrem-
se jeweils mit ISOFLEX TOPAS NCA 52.
► Entfernen Sie überschüssiges Fett mit einem flusen-
freien Tuch.
► Legen Sie auf die Oberfläche der Sternbremse einen
dünnen Fettfilm.
HINWEIS
DX-Serie
Der DLM4 besitzt an der DX-Serie nur einen Ventilstellantrieb in der Bestück- und Abholpositi-
on.
➢ Das Kopfvorderteil muss für diese
Instandhaltungstätigkeit abgebaut sein.
► Reinigen Sie den Ventilstellantrieb sowie den Zwi-
schenraum zwischen der Scheibe (1) und der Motor-
halterung trocken mit einem flusenfreien Tuch.
► Reinigen Sie die Kugellager (2) trocken mit einem flu-
senfreien Tuch.
► Überprüfen Sie die Kugellager auf ihre Funktion. Bei
Problemen muss der Ventilstellantrieb durch autori-
siertes Personal ausgetauscht werden. Für den Aus-
und Einbau lesen Sie die Serviceanleitung.
► Entfernen Sie sichtbaren Schmutz.
► Wiederholen Sie diese Schritte für alle Ventilstellan-
triebe.
Major Maintenance
Instandhaltungstätigkeiten DLM 4.1.4 Durchführen der Instandhaltungstätigkeiten
44 Instandhaltungsanleitung SIPLACE Bestückköpfe DLM3/DLM4
4.1.4.7
4.1.4.7 Drehstation
Drehstation
HINWEIS
DLM3 und DLM4
Die Drehstationen am DLM3 und am DLM4 sind unterschiedlich und haben verschiedene Arti-
kelnummern.

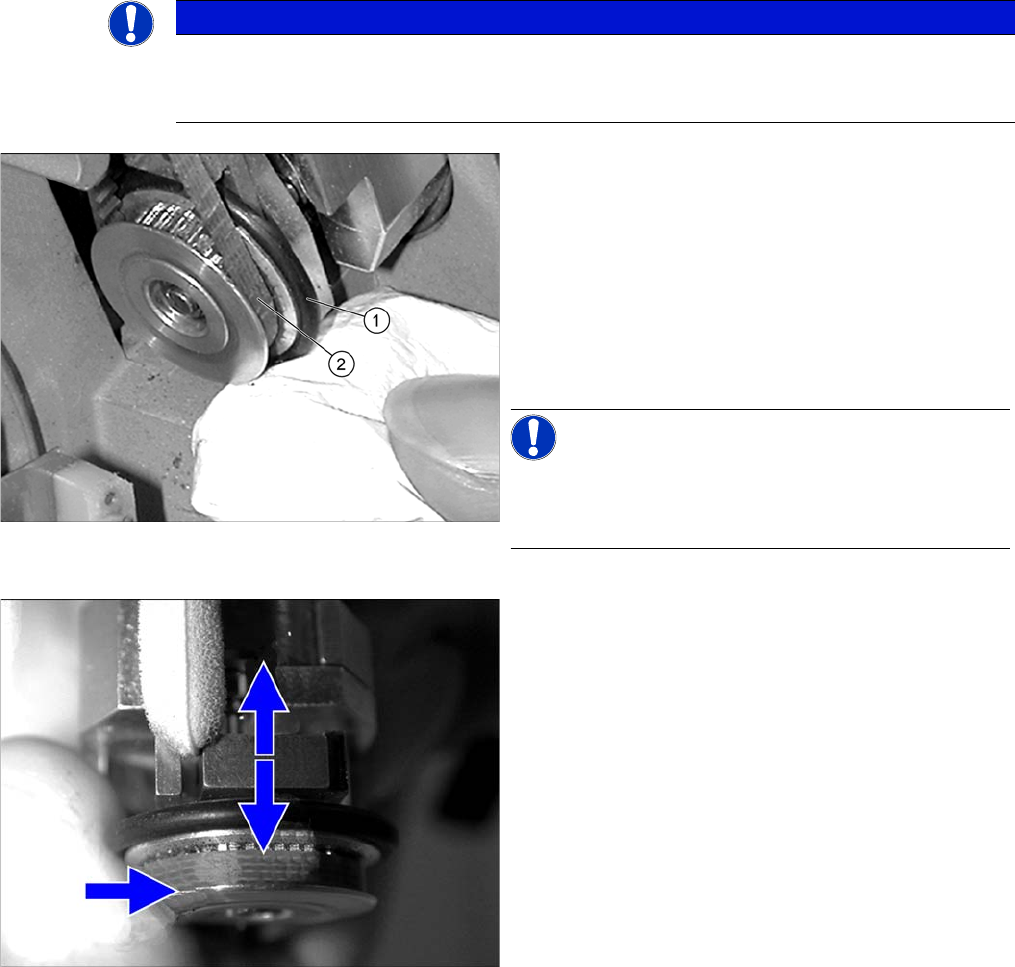

► Wischen Sie den schwarzen O-Ring (1) der Drehsta-
tion mit einem leicht mit Ethylalkohol benetzten flu-
senfreien Tuch sauber.
► Prüfen Sie den O-Ring auf Beschädigungen und
wechseln Sie ihn ggf. aus. Für den Aus- und Einbau
lesen Sie die Serviceanleitung.
► Prüfen Sie den Zahnriemen (2) auf Beschädigungen
und wechseln Sie ihn ggf. aus. Für den Aus- und Ein-
bau lesen Sie die Serviceanleitung.
HINWEIS!
Der O-Ring kann in eingebautem Zustand mit einem mit
Ethylalkohol benetzten Reinigungsstäbchen gereinigt
werden.
► Drücken Sie das Reibrad der Drehstation gegen die
Feder.
► Reinigen Sie die Anschlagflächen mit einem mit
Ethylalkohol benetzten Reinigungsstäbchen.
