Major Maintenance 4.1.4 Durchführen der Instandhaltungstätigkeiten Instandhaltungs tätigkeiten DLM Instandhaltungsanleitung SIPLACE Bestückköpfe DLM3/DLM4 47 4.1.4.9 4 . 1 . 4 . 9 B E - S e n s o r ( n u r D L M 3 ) BE-S…
Major Maintenance
Instandhaltungstätigkeiten DLM 4.1.4 Durchführen der Instandhaltungstätigkeiten
46 Instandhaltungsanleitung SIPLACE Bestückköpfe DLM3/DLM4
► Legen Sie die gereinigten Teile des Vakuumerzeugers auf einer sauberen Unterlage bereit.
► Montieren Sie den Vakuumerzeuger und den Schalldämpfer. Verfahren Sie für den Einbau in umge-
kehrter Reihenfolge. Beachten Sie dabei folgende Hinweise:

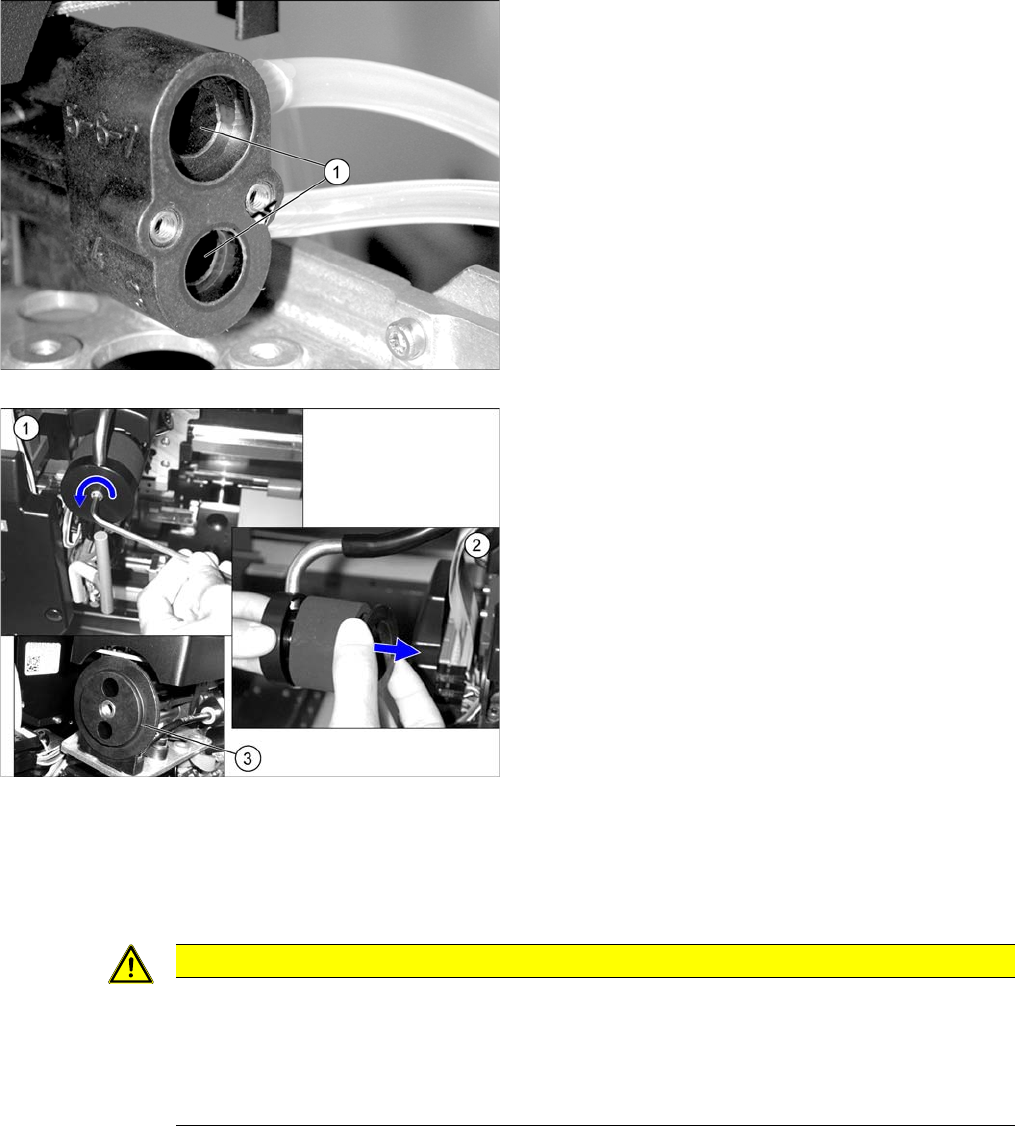

► Reinigen Sie die Bohrungen (1) zu den
Vakuumdüsen mit einem leicht mit Ethylalkohol be-
netzten Reinigungsstäbchen.
Kontrollieren bzw. wechseln des Schalldämpfers am Va-
kuumerzeuger:
► (1) Lösen Sie die Schraube, mit der der
Schalldämpfer des C&P-Kopfes befestigt ist.
► (2) Kontrollieren Sie den Schalldämpfer auf Ver-
schmutzungen. Sollte der Schalldämpfer
Verfärbungen zeigen, ziehen Sie den Schalldämpfer
ab und ersetzen Sie diesen durch einen neuen.
► Reinigen Sie den O-Ring (3) [00343022-xx] mit ei-
nem trockenen flusenfreien Tuch und fetten Sie ihn
leicht mit UNISILKON L250L ein. Ist der O-Ring
beschädigt, dann tauschen Sie ihn aus.
► Überprüfen Sie die Kunststoffhalterung des
Schalldämpfers auf Bruchstellen. Ist die Halterung
defekt, so muss der Schalldämpfer durch autorisier-
tes Personal ausgetauscht werden. Für den Aus- und
Einbau lesen Sie die Serviceanleitung.
VORSICHT
Einbauhinweise
► Schrauben Sie den Vakuumerzeuger-Block mit den Vakuumdüsen vorsichtig fest.
► Bevor die die Venturidüsen mit den O-Ringen wieder einsetzen muss sich der Ethylalkohol
komplett verflüchtigt haben. Ansonsten besteht die Gefahr, dass die O-Ringe auf Dauer
durch den Ethylalkohol aufgelöst werden.
Major Maintenance
4.1.4 Durchführen der Instandhaltungstätigkeiten Instandhaltungstätigkeiten DLM
Instandhaltungsanleitung SIPLACE Bestückköpfe DLM3/DLM4 47
4.1.4.9
4.1.4.9 BE-Sensor (nur DLM3)
BE-Sensor (nur DLM3)
VORSICHT
Prismen, Reinigungsstäbchen
► Achten Sie darauf, die Prismen am BE-Sensor nicht zu beschädigen.
► Achten Sie darauf, kein mit Öl getränktes Reinigungsstäbchen von der Reinigung der Pino-
len zu verwenden. Benutzen Sie daher in jedem Fall ein neues Reinigungsstäbchen!
HINWEIS!

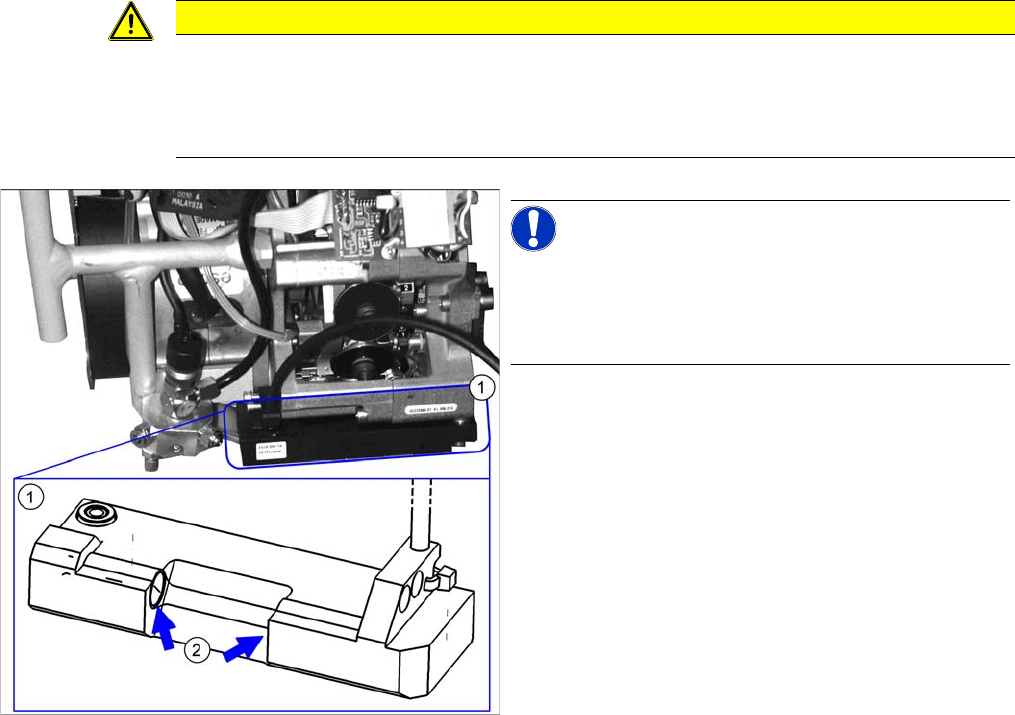

Für eine bessere Darstellung wird der BE-Sensor auf
dem Bild in ausgebautem Zustand gezeigt. Für die Reini-
gung des BE-Sensors ist eine Demontage nicht notwen-
dig.
► Reinigen Sie die Prismen (2) auf der Rückseite des
BE-Sensors (1) mit einem mit Ethylalkohol
getränkten Reinigungsstäbchen.
Major Maintenance
Instandhaltungstätigkeiten DLM 4.1.5 Abschließende Arbeiten
48 Instandhaltungsanleitung SIPLACE Bestückköpfe DLM3/DLM4
4.1.5
4.1.5 Abschließende Arbeiten
Abschließende Arbeiten
Montage des Kopfvorderteils
Lesen Sie dazu auch die Serviceanleitung.
► Setzen Sie beide O-Ringe in das Kopfrückteil ein.
► Setzen Sie das Verteilerstück vorsichtig in den Sitz ein.
► Verdrehen Sie den Bestückstern um einen halben Sterntakt (C&P6: 30°, C&P12: 15°), montieren Sie
das Kopfvorderteil und schrauben Sie es fest.
► Stellen Sie die elektrischen und pneumatischen Verbindungen wieder her.
► Setzen Sie gereinigte oder neue Pinolen in die Segmente ein.
► Setzen Sie gereinigte oder neue Ventilstößel in die Ventilgehäuse ein.
Montage des Bestückkopfes
► Montieren Sie den Bestückkopf wieder an das Portal. Lesen Sie dazu die Serviceanleitung Ihrer Ma-
schine.
► Schalten Sie den Bestückautomaten am Hauptschalter ein.
► Lassen Sie den Bestückkopf die Pipetten wieder aufnehmen.
Probebestückung:
► Durch die Trennung von Kopfvorder- und -rückteil kann der Abstand von der BE-Kamera zur LP-Ka-
mera verändert worden sein.
► Führen Sie eine Probebestückung durch, um zu testen, ob die Bestückgenauigkeit noch
gewährleistet ist.
► Sollte die Bestückgenauigkeit nicht gewährleistet sein, kalibrieren Sie den Segment-Offset 2.
VORSICHT
Beschädigung der O-Ringe
Die O-Ringe dürfen nicht auf dem Verteilerstück sitzen, da sie sonst beschädigt werden
können.
► Setzen Sie die O-Ringe in das Kopfrückteil ein.
