部品コード 部 品 名 Serial 個数 仕 様 メーカー Parts Code Parts Name No. Q'ty Specification Maker イラスト 番号 Ref.No. 備 考 Remarks 本体カバー部（2/2） Main Unit Cover (2/2) 3-2 3-2-6
部品コード 部 品 名 Serial 個数 仕 様 メーカー
Parts Code Parts Name No. Q'ty Specification Maker
イラスト
番号
Ref.No.
備 考
Remarks
本体カバー部（2/2）
Main Unit Cover (2/2)
3-2
1-786-754-11
照光式押釦スイッチ A16L-AWM-24D-1
57
S-1042-2062 SWITCH,PUSH BOTTON(A16L-AWM-24D-1)
2 A16L-AWM-24D-1 OMRON S
1-786-756-11 プッシュロックスイッチ A165E-S-01
58
S-1042-2064
SWITCH,PUSH LOCK(A165E-S-01)
1 A165E-S-01 OMRON S
1-825-878-11 ブザー M2BJ-BH24D
59
S-1042-2061
BUZZER(M2BJ-BH24D) 1 M2BJ-BH24D OMRON
1-796-476-11 キーボード (SKB-89DJ)
60
S-1042-2019
KEY BOARD (SKB-89DJ) 1 SKB-89DJ MISUMI S
2-022-684-01 トリムシール6200-B-3x16A-15A IWATA
61
S-1042-1055
SEAL TRIM(6200-B-3x16A-15M) 1
6200-B-3×16A-15M
SEISAKUSHO
2-652-911-21 Uナット(M8x1.25 2種 FUJI
63 S-1044-1075 NUT U(M8x1.25 2TYPE 4 SEIMITSU
M8P1.25 2nd kind
2-050-532-01 ダンパーブラケット
64
S-1042-827
BRACKET DAMPER 1
2-024-118-01 アクリル板押え A
65
S-1042-861
RETAINER(A) ACRYLIC PLATE 2 Gray
2-024-118-11 アクリル板押え A
65
S-1042-861
RETAINER(A) ACRYLIC PLATE 2 Ivory
2-025-110-01 アクリル板押え B
66
S-1042-862
RETAINER(B) ACRYLIC PLATE 2 Gray
2-025-110-11 アクリル板押え B
66
S-1042-862
RETAINER(B) ACRYLIC PLATE 2 Ivory
2-059-678-01 イエロープレート A16Z-5070
67
S-1042-2065
PLATE YELLOW(A16Z-5070) 2 A16Z-5070 OMRON
1-798-031-11 セーフティーリミットスイッチ(D4N-1122)
68
SWITCH, SAFETY LIMIT (D4N-1122) 1 D4N-1122 OMRON
1-480-484-31 (S) ドアセンサー ASSY(3)
68 SENSOR ASSY, (S) DOOR (3) 1 For CE
1-480-749-11 (S) ﾋｼﾞﾖｳ ﾃｲｼ ｽｲﾂﾁ ASSY
69
S-1042-2064
SWITCH ASSY,(S) EMERGENCY STOP
1 A165E-S-01 OMRON S
3-2-5
部品コード 部 品 名 Serial 個数 仕 様 メーカー
Parts Code Parts Name No. Q'ty Specification Maker
イラスト
番号
Ref.No.
備 考
Remarks
本体カバー部（2/2）
Main Unit Cover (2/2)
3-2
3-2-6

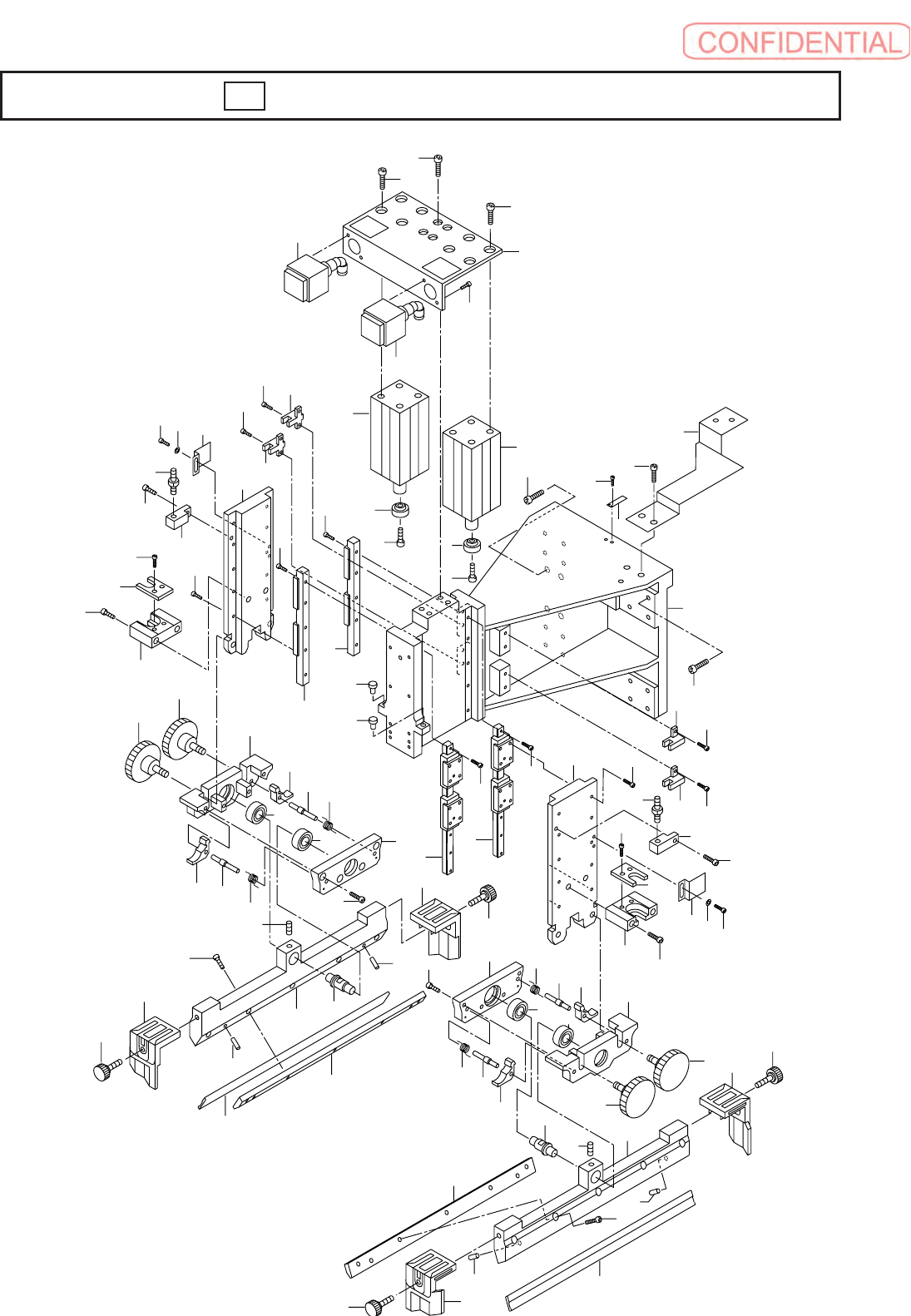

スキージユニット部
Squeegee Unit
4-1
4-1-1
1
50
4
5
6
6
8
6
8
9
9
5
5
23
25
25
22
23
26
22
48
46
47
11
10
10
11
15
2
16
12
13
14
17
18
20
36
34
35
37
32
31
30
30
29
29
28
27
27
41
43
39
45
43
37
36
40
36
44
43
43
38
29
29
30
30
31
33
33
34
32
39
40
36
35
41
42
44
45
42
38
33
33
19
22
22
24
10
10
12
13
14
15
16
17
21
2
18
20
27
27
28
19
11
11
3
7
49
22
23
24
23
