部品コード 部 品 名 Serial 個数 仕 様 メーカー Parts Code Parts Name No. Q'ty Specification Maker イラスト 番号 Ref.No. 備 考 Remarks スキージ部 Squeegee Unit 4-1 2-024-796-01 スキージホルダー(1) 41 S-1042-153 HOLDER(1) SQEEGEE 2 250mm 2-684-708-01 スキー…
部品コード 部 品 名 Serial 個数 仕 様 メーカー
Parts Code Parts Name No. Q'ty Specification Maker
イラスト
番号
Ref.No.
備 考
Remarks
スキージ部
Squeegee Unit
4-1
2-024-649-01 スライドプレート 1016-
21
S-1042-102
PLATE SLIDE 1
4-700-042-91 六角穴付ボルト (M4X16)
22
S-1042-2105
BOLT (M4X16), HEXAGON SOCKET
16 M4×16
2-024-799-01 リニアガイド 1016-
23
S-1042-1103
GUIDE LINEAR 4
LU120145TLK2-02K61
THK S
4-700-043-31 六角穴付ボルト (M3X10)
24
S-1042-2108
BOLT (M3X10), HEXAGON SOCKET
20 M3×10
2-022-822-01 ストップピン SSTMH8
25
S-1042-1107
PIN STOP(SSTMH8) 2 SSTMH8 MISUMI
2-024-653-01 スライドプレート 1016-
26
S-1042-102
PLATE SLIDE 1
2-022-807-02 ノブ
27
S-1042-161
KNOB 4
2-024-795-01 スキージガイドプレート(2)
28
S-1042-152
PLATE(2) SQEEGEE GUIDE 2
2-022-803-01 レバー
29
S-1042-157
LEVER 4
2-022-804-01 ヒンジピン
30
S-1042-158
PIN HINGE 4
2-022-805-02 トーションバネ(右巻)
31
S-1042-159
SPRING(RIGHT WINDING) TORSION 2S
2-022-806-02 トーションバネ(左巻)
32
S-1042-159
SPRING(LEFT WINDING) TORSION 2 S
2-022-823-01 ミニチュアベアリング 608ZZMC3E
33
S-1042-1151
BEARING MINIATURE(608ZZMC3E)
4 608ZZMC3E NSK S
2-024-650-01 スキージガイドプレート(1)
34
S-1042-151
PLATE(1) SQEEGEE GUIDE 2
4-700-042-41 六角穴付ボルト (M4X15)
35
S-1042-2151
BOLT (M4X15), HEXAGON SOCKET
8 M4×15
2-022-860-01 プラクランプノブ NAMS5-20-10
36
S-1042-1152
KNOB PLASTIC CLAMP NAMS5-20-10
4 NAMS5-20-10 MISUMI
2-025-352-01 インクガイド
37
S-1042-160
GUIDE INK 2 S
4-718-768-02 六角穴付止めネジ (M5X6 SUS)
38
S-1042-2153
SET-SCREW (M5X6 SUS), HEAD 2 M5×6
4-700-042-21 六角穴付ボルト (M4X10)
39
S-1042-2152
BOLT (M4X10), HEXAGON SOCKET
10 M4×10
2-025-371-01 インクガイド
40
S-1042-160
GUIDE INK 2 S
4-1-3
部品コード 部 品 名 Serial 個数 仕 様 メーカー
Parts Code Parts Name No. Q'ty Specification Maker
イラスト
番号
Ref.No.
備 考
Remarks
スキージ部
Squeegee Unit
4-1
2-024-796-01 スキージホルダー(1)
41
S-1042-153
HOLDER(1) SQEEGEE 2 250mm
2-684-708-01 スキージホルダー(1)150mm
41 HOLDER(1) SQEEGEE 150mm 2 150mm
2-650-407-01 スキージホルダー(1)270mm
41 HOLDER(1) SQEEGEE 270mm 2 270mm
2-022-795-02 スキージガイドピン
42
S-1042-156
PIN SQUEEGEE GUIDE 2
2-022-865-01 平行ピン φ3m6x10
43
S-1042-1153
PIN PARALLEL (DIA 3M6x10) 4 φ3m6x10 JIS
2-024-797-01 スキージホルダー(2)
44
S-1042-154
HOLDER(2) SQEEGEE 2 250mm
2-684-709-01 スキージホルダー(2)150mm
44 HOLDER(2) SQEEGEE 150mm 2 150mm
2-650-408-01 スキージホルダー(2)270mm
44 HOLDER(2) SQEEGEE 270mm 2 270mm
2-024-798-02 メタルスキージ(250mm)
45
S-1042-155
Metal squeegee (250mm) 2 250mm C
2-684-706-01 メタルスキージ(150mm)
45 Metal squeegee (150mm) 2 150mm C
2-650-409-02 メタルスキージ(270mm)
45 Metal squeegee (270mm) 2 270mm C
2-024-627-02 ケーブルベアブラケット
46
S-1042-109
BRACKET CABLE BARE 1
4-700-045-71 六角穴付ボルト (M6X15)
47
S-1042-2103
BOLT (M6X15), HEXAGON SOCKET
2 M6×15
2-067-889-03 スキージブラケット（加工図） 1016-
48
S-1042-101
BRACKET SQUEEGEE 1
4-702-148-01 六角穴付ボルト (M3X5)
49
S-1042-2024
BOLT (M3X5), HEXAGON SOCKET 2 M3×5
1-480-737-21 (S)圧力センサーASSY (X115)
50
S-1042-1805
SENSOR ASSY, (S) PRESSURE (X115)
1 ISE30-01-25ML SMC S
A-1191-395-A ﾒﾀﾙ ｽｷ-ｼﾞ 750 (250) ASSY
SQUEEGEE 750 (250) ASSY 2 L=250mm
A-1191-396-A ﾒﾀﾙ ｽｷ-ｼﾞ 750 (270) ASSY
SQUEEGEE 750 (270) ASSY 2 L=270mm
A-1191-398-A ﾒﾀﾙ ｽｷ-ｼﾞ 750 (150) ASSY
SQUEEGEE 750 (150) ASSY 2 L=150mm
A-1219-664-A ｳﾚﾀﾝ ｽｷ-ｼﾞ 750 (250) ASSY
SQUEEGEE, RUBBER 750 (250) ASSY
2 L=250mm
4-1-4

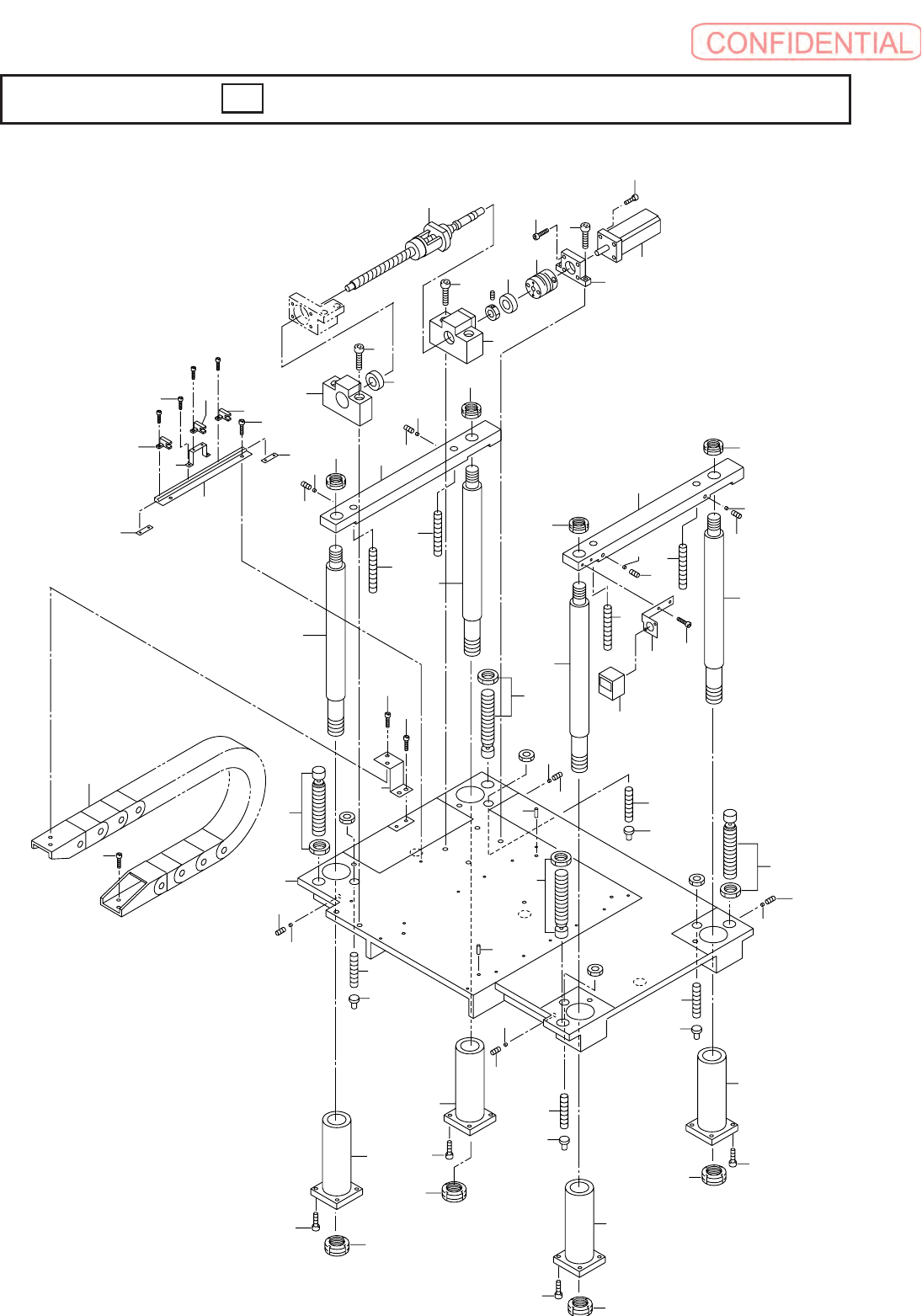

ステージ部 (1/2)
Stage Unit (1/2)
5-1
5-1-1
1
2
2
3
4
5
6
7
4
9
10
7
11
20
20
19
18
38
21
20
18
19
22
22
22
34
35
15
22
23
23
24
19
31
29
30
33
24
31
19
33
26
25
27
24
32
31
28
25
19
29
30
36
36
36
30
31
19
29
30
29
36
37
37
37
37
8
8
8
8
24
23
19
19
18
18
23
16
15
14
14
14
12
13
17
16
20
