部品コード 部 品 名 Serial 個数 仕 様 メーカー Parts Code Parts Name No. Q'ty Specification Maker イラスト 番号 Ref.No. 備 考 Remarks ステージ回転部 Stage Rotary Unit 5-3 2-022-940-01 当金 78 S-1042-249 BRACKET 1 4-700-042-21 六角穴付ボルト (M4X1 0) 79 S-…
部品コード 部 品 名 Serial 個数 仕 様 メーカー
Parts Code Parts Name No. Q'ty Specification Maker
イラスト
番号
Ref.No.
備 考
Remarks
ステージ回転部
Stage Rotary Unit
5-3
2-022-865-21 平行ピン φ3m6x8
60
S-1042-1264
PIN PARALLEL (DIA 3M6x8) 2 φ3m6×8 JIS
4-700-043-31 六角穴付ボルト (M3X10)
61
S-1042-2540
BOLT (M3X10), HEXAGON SOCKET
8 M3×10
B-0258-B004 サーボモータ MSM5AZP1A -1015 50W100V Repair Only
62
S-1042-1256
MOTOR,SERVO(MSM5AZP1A) 1 MSM5AZP1A NATIONAL
Discontinuance
S
1-787-174-41 サーボモータ MUMS5AZA1AOS 1016- 50W100V
62
S-1042-1256
MOTOR,SERVO(MUMS5AZA1AOS) 1 MUMS5AZA1A0S NATIONAL S
2-022-923-02 モーターブラケット
63
S-1042-246
BRACKET MOTOR 1
4-701-098-41 六角穴付ボルト (M5X14)
64
S-1042-2535
BOLT (M5X14), HEXAGON SOCKET
2 M5×14
4-722-281-11 板ナット(SQN3-25-19)
65
S-1042-1261
NUT, PLATE(SQN3-25-19) 3 SQN3-25-19 MISUMI
2-022-997-01
フレックスカップリング SFC-020DA8B-6B
66
S-1042-1258
COUPLING FLEX(SFC-020DA8B-6B)
1 SFC-020DA8B-6B MIKI PULLEY S
2-022-993-01 サポートユニット (WBK08-11)
67
S-1042-1252
SUPPORT UNIT(WBK08-11) 1 WBK08-11 NSK S
2-022-924-01 ボールネジブラケット
68
S-1042-247
BRACKET BALL SCREW 1
2-024-856-01 ボールネジ W1000T-57PY-C3Z2
69
S-1042-1251
SCREW BALL W1000T-57PY-C3Z2
1 W1000T-57PY-C3Z2 NSK S
4-700-042-31 六角穴付ボルト (M4X12)
70
S-1042-2543
BOLT (M4X12), HEXAGON SOCKET
4 M4×12
4-701-098-31 六角穴付ボルト (M5X16)
71
S-1042-2534
BOLT (M5X16), HEXAGON SOCKET
3 M5×16
72
4-702-148-11 六角穴付ボルト (M3X25)
73
S-1042-2538
BOLT (M3X25), HEXAGON SOCKET
4 M3×25
2-022-925-02 ドグC
74
S-1042-251
DOG(C) 1
B-0258-B006 サーボモータ MSM011P1E -1015 100W100V Repair Only
75
S-1042-1212
MOTOR,SERVO(MSM011P1E) 1 MSM011P1E NATIONAL
Discontinuance
S
1-787-174-31 サーボモータ MUMS011A1EOS 1016- 100W100V
75
S-1042-1212
MOTOR,SERVO(MUMS011A1EOS) 1 MUMS011A1E0S NATIONAL S
4-700-040-41 六角穴付ボルト (M5X18)
76
S-1042-2533
BOLT (M5X18), HEXAGON SOCKET
1 M5×18
2-024-823-01 ナットハウジング
77
S-1042-248
HOUSING NUT 1
5-3-5
部品コード 部 品 名 Serial 個数 仕 様 メーカー
Parts Code Parts Name No. Q'ty Specification Maker
イラスト
番号
Ref.No.
備 考
Remarks
ステージ回転部
Stage Rotary Unit
5-3
2-022-940-01 当金
78
S-1042-249
BRACKET 1
4-700-042-21 六角穴付ボルト (M4X10)
79
S-1042-2537
BOLT (M4X10), HEXAGON SOCKET
2 M4×10
2-024-844-01 リニアガイド
80
S-1042-1254
GUIDE LINEAR 1
LE090098ULK1-03K61
THK S
7-688-006-12 W 6, MIDDLE
81
S-1042-2227
W 6, MIDDLE 2 W6
2-022-905-02 ワイヤーガイド
82
S-1042-242
GUIDE WIRE 1
4-700-042-01 六角穴付ボルト (M4X6)
83
S-1042-2213
BOLT (M4X6), HEXAGON SOCKET 4 M4×6
4-700-043-41 六角穴付ボルト (M3X12)
84
S-1042-2539
BOLT (M3X12), HEXAGON SOCKET
4 M3×12
2-022-927-01 スピコンブラケット
85
S-1042-260
BRACKET SPEED CONTROL 1
2-023-020-02 ワイヤーバンド
86
S-1042-348
BAND WIRE 1
2-059-691-02 ボールケージストッパー
87
S-1042-231
STOPPER BALL CAGE 4
5-3-6

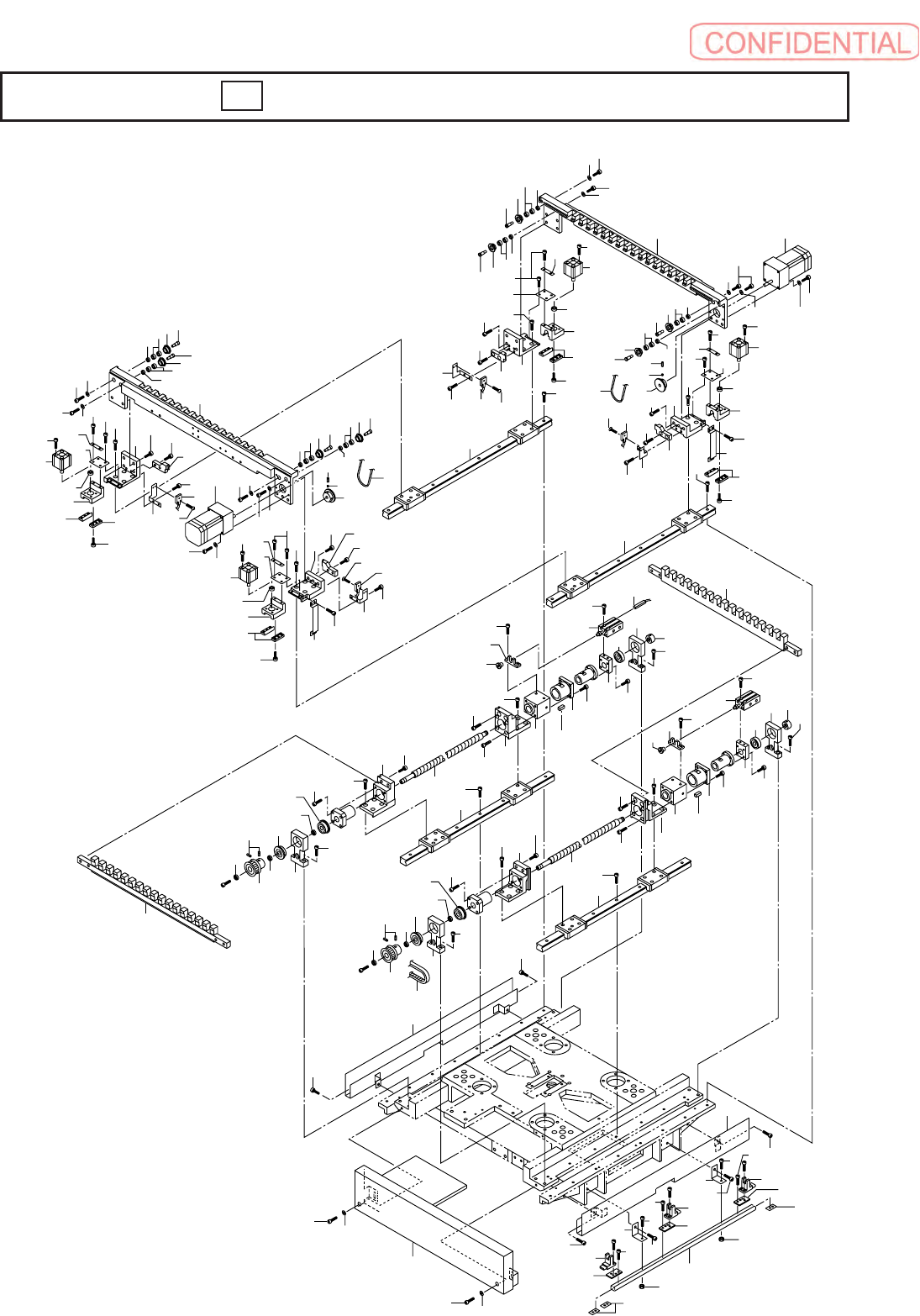

ステージコンベア部 (1/2)
Stage Conveyor Unit (1/2)
6-1
6-1-1
1
1
1
1
16
17
18
19
20
1
22
24
25
26
10
11
12
13
1
3
3
39
40
38
4
4
5
6
5
6
41
36
35
23
75
1
34
19
18
16
28
32
13
12
11
6
5
5
3
38
39
40
41
3
4
4
6
10
8
9
6
6
5
5
4
4
3
3
1
1
1
2
2
37
1
1
1
1
36
65
65
66
66
69
69
56
56
68
68
67
67
13
13
63
63
16
16
62
62
61
61
58
58
57
82
82
72
53
83
83
55
54
53
53
55
71
52
52
50
56
56
53
53
77
76
77
53
53
53
53
53
53
75
79
79
79
78
78
80
80
80
81
81
64
64
33
1
1
1
1
1
74
51
51
73
49
49
48
48
45
47
47
46
46
50
50
43
50
43
35
35
70
70
53
55
55
60
60
59
59
16
16
45
1
14
15
10
11
30
31
35
12
13
18
20
42
19
23
75
44
2
2
8
9
84
25
26
14
15
1
8
9
2
2
14
15
16
18
19
23
22
1
29
30
31
28
27
1
23
21
2
2
14
15
8
9
10
11
12
12
13
3
3
7
4
4
5
5
6
6
˜
85
