部品コード 部 品 名 Serial 個数 仕 様 メーカー Parts Code Parts Name No. Q'ty Specification Maker イラスト 番号 Ref.No. 備 考 Remarks ステージコンベア部（1/2） Stage Conveyor Unit (1/2) 6-1 2-023-015-02 センサープ レート 80 S-1042-340 PLATE SENSOR 3 2-023-13…

100%1 / 112
部品コード 部 品 名 Serial 個数 仕  様 メーカー
Parts Code Parts Name No. Q'ty Specification Maker
イラスト
番号
Ref.No.
備 考
Remarks
ステージコンベア部（1/2）
Stage Conveyor Unit (1/2)
6-1
2-023-060-01 フローティングジョイント FJT4-0.7-4
60
S-1042-1336
JOINT FLOATING EJT4-0.7-4 2 EJT4-0.7-4 MISUMI
2-023-038-01 平行キー KESH4-20
61
S-1042-1334
KEY PARALLEL(KESH4-20) 2 KESH4-20 MISUMI
2-023-001-01 キーハウジング
62
S-1042-310
HOUSING KEY 2
2-023-002-02 シリンダプレート
63
S-1042-311
PLATE CYLINDER 2
7-684-000-01 六角ナット M3, TYPE2
64
S-1042-2332
NUT, HEXAGON M3, TYPE2 2 N3
2-023-036-01
フリーマウントシリンダCDU10-5D-F9NL
SW ASSY AUTO
65
S-1042-1324 CYLINDER FREE MOUNT(CDU10-5D-F9NL)
2 CDU10-5D-F9NL SMC 1-480-730-51 S
4-700-043-51 六角穴付ボルト (M3X15)
66
S-1042-2316
BOLT (M3X15), HEXAGON SOCKET
4 M3×15
2-022-823-01 ミニチュアベアリング 608ZZMC3E
67
S-1042-1320
BEARING MINIATURE(608ZZMC3E)
2 608ZZMC3E NSK S
2-023-004-01 ベアリングホルダ A
68
S-1042-313
HOLDER(A) BEARING 2
2-023-059-01 セットカラー SCC8-8
69
S-1042-1335
COLLAR SET SCC8-8 2 SCC8-8 MISUMI
2-022-530-31 リニアガイド LH150402BNC2-02P6M
70
S-1042-1313
GUIDE LINEAR(LH150402BNC2-02P6M)
2
LH150402BNC2-02P6M
NSK S
2-025-374-01 LMスライダー C
71
S-1042-306
SLIDER(C) LM 1
2-024-861-01 LMスライダー D
72
S-1042-350
SLIDER(D) LM 1
2-022-667-21 GTベルト 936-3GT-9
73
S-1042-1309
GT BELT(936-3GT-9) 1 936-3GT-9 UNITTA S
2-024-859-02 ワイヤーガイド
74
S-1042-343
GUIDE WIRE 2
1-480-528-22 (S) ｲﾌﾞﾂ ｹﾝｼﾕﾂ ｾﾝｻ ASSY (X102)
75
SENSOR ASSY, (S) DETECTION (X102)
1 E3T-FT11-R OMRON S
2-024-878-02 ベルトカバー
76
S-1042-355
COVER BELT 1
7-688-004-12 W 4, MIDDLE
77
S-1042-2334
W 4, MIDDLE 2 W4
2-023-016-02 レールブラケット
78
S-1042-341
BRACKET RAIL 2
1-803-603-11 ﾌｵﾄｾﾝｻ (EE-SX674A)
79
S-1042-1328
PHOTO SENSOR (EE-SX674A) 3 EE-SX674A OMRON S
6-1-5
部品コード 部 品 名 Serial 個数 仕  様 メーカー
Parts Code Parts Name No. Q'ty Specification Maker
イラスト
番号
Ref.No.
備 考
Remarks
ステージコンベア部（1/2）
Stage Conveyor Unit (1/2)
6-1
2-023-015-02 センサープレート
80
S-1042-340
PLATE SENSOR 3
2-023-136-01 板ナット SQN3-20-8
81
S-1042-1347
NUT PLATE(SQN3-20-8) 3 SQN3-20-8 MISUMI
4-700-042-61 六角穴付ボルト (M4X25)
82
S-1042-2307
BOLT (M4X25), HEXAGON SOCKET
10 M4×25
2-025-141-01 台形ネジ
83
S-1042-308
SCREW TRAPEZOIDAL 2
TOYO SHAFT
S
1-480-487-41 (S) ｲﾝﾀﾞｸｼﾖﾝ ﾓ-ﾀ ASSY (M4) ORIENTAL
84
S-1042-1304
MOTOR ASSY, (S) INDUCTION (M4) 1
ORK1GN-AU/OGN3.6K
MOTOR S
1-487-079-31 (S)オートスイッチASSY (X104)
CYLINDER FREE MOUNT
85 SWITCH ASSY, (S) AUTO (X104) 1 D-M9NL SMC 2-023-036-01 S
6-1-6

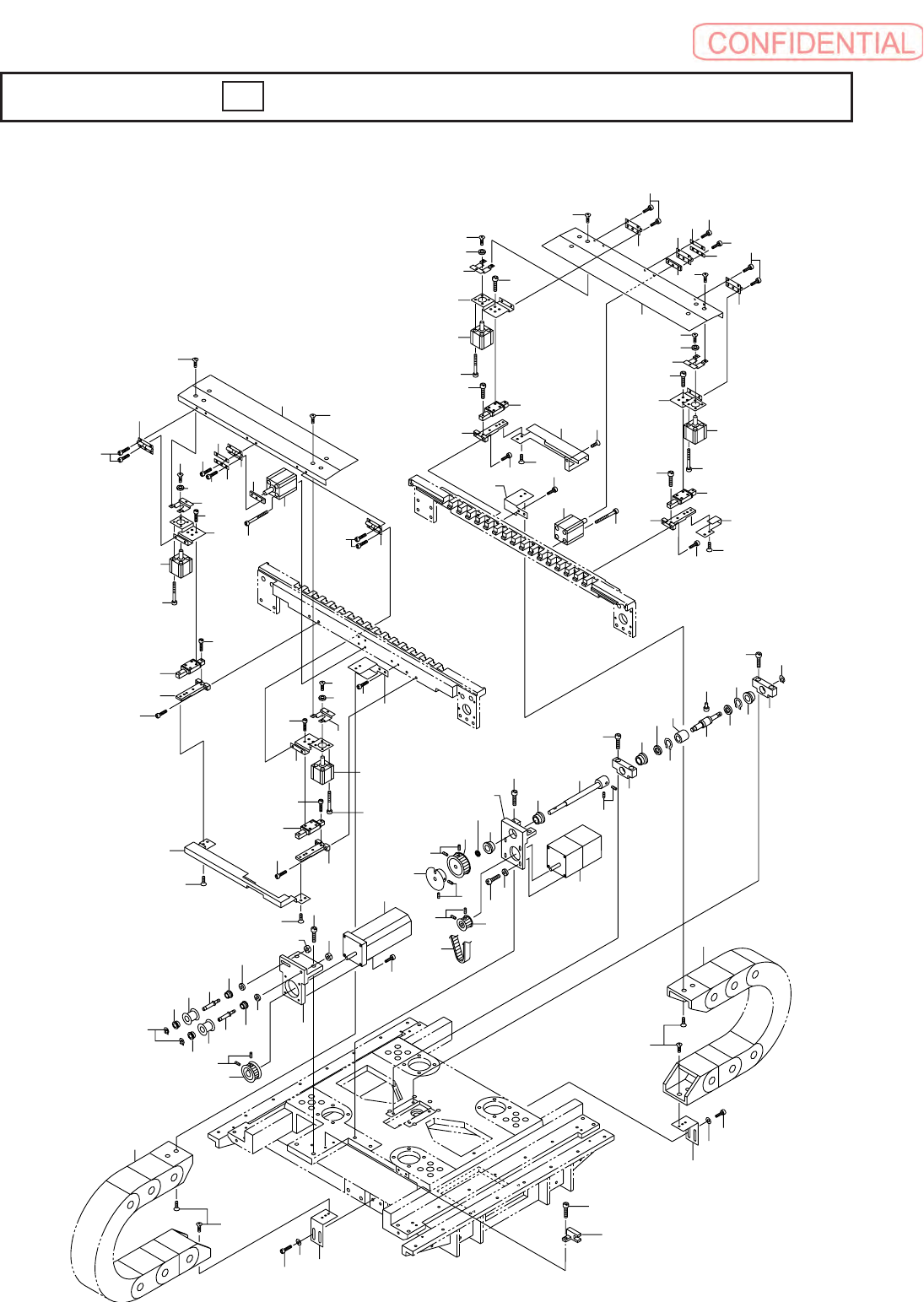

ステージコンベア部 (2/2)
Stage Conveyor Unit (2/2)
6-2
6-2-1
1
1
1
1
2
68
3
3
3
3
3
3
5
4
6
4
6
7
7
7
7
8
8
9
9
10
10
11
11
11
11
12
12
12
12
13
13
13
13
5
5
5
5
5
5
5
5
14
14
15
15
15
15
16
16
16
16
17
17
17
17
18
18
18
18
19
19
19
19
20
22
25
26
24
23
20
21
27
28
28
29
29
30
30
28
28
31
31
33
34
62
67
62
63
63
64
64
31
31
65
32
66
65
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
46
52
51
53
53
54
54
55
50
56
57
57
58
59
60
61
56
35
33
33
1
1
1
1
˜
˜
5
5
5
5
5
