制御部 Control Unit 1 1-1 1 1-1-1 1 23 4 5 67 1112 13 14 8 16 19 18 19 21 22 22 17 9 10 17 11 15 23
部品コード 部 品 名 Serial 個数 仕 様 メーカー
Parts Code Parts Name No. Q'ty Specification Maker
イラスト
番号
Ref.No.
備 考
Remarks
搬出コンベア部
Unloading Conveyor Unit
10-1
2-024-962-01 リニアガイド
39
S-1042-1701
GUIDE LINEAR 1
LE090280ULK1K01P60
THK S
3-370-096-01 ﾈｼﾞ +K3X5 (FE-NI)
40
S-1042-2712
SCREW +K3X5 (FE-NI) 4 M3×5
2-023-678-01
ランナーフレックス 07.10-018-11-610P
41
S-1042-1718
FLEX RUNNER (07.10-018-11-610P)
1 07.10-018-11-610P IGUS JAPAN S
2-024-974-01 コンベアベース
42
S-1042-702
BASE CONVEYER 1
2-022-865-31 平行ピン φ3m6x6
43
S-1042-1708
PIN PARALLEL (DIA 3M6x6) 2 φ3m6×6 JIS
4-700-045-71 六角穴付ボルト (M6X15)
44
S-1042-2701
BOLT (M6X15), HEXAGON SOCKET
4 M6×15
7-688-006-12 W 6, MIDDLE
45
S-1042-2715
W 6, MIDDLE 4 W6
2-024-976-02 フォトセンサーブラケット
46
S-1042-721
BRACKET PHOTO SENSOR 1
2-023-677-01 板ナット (SQN3-15-7)
47
S-1042-1715
NUT PLATE (SQN3-15-7) 3 SQN3-15-7 MISUMI
1-803-603-11 ﾌｵﾄｾﾝｻ (EE-SX674A)
48
S-1042-1716
PHOTO SENSOR (EE-SX674A) 3 EE-SX674A OMRON S
2-025-356-01 搬出側ブラケット
49
S-1042-701
BRACKET CARRY OUT SIDE 1
2-024-028-02 板ナット
50
S-1042-715
NUT PLATE 2
1-480-487-61 (S) ｲﾝﾀﾞｸｼﾖﾝ ﾓ-ﾀ ASSY (M6)
51
MOTOR ASSY, (S) INDUCTION (M6) 1
ORK1GN-AU/OGN3.6K
ORIENTAL MOTOR
416rpm S
10-1-4

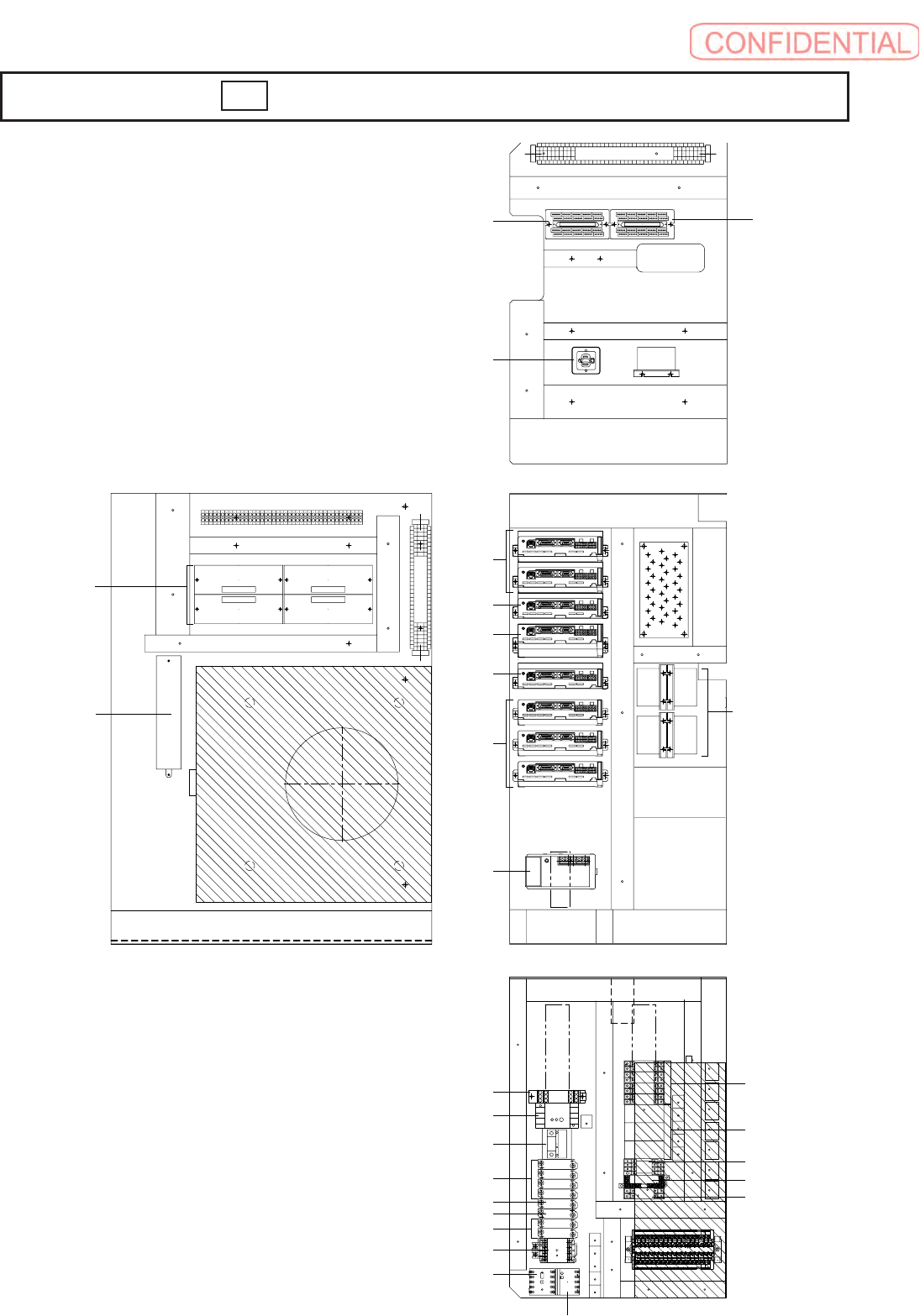

制御部
Control Unit
11-1
11-1-1
1
234567
111213 14
8 16 19 18 19 21 22
22
179 10 17
11
15
23
部品コード 部 品 名 Serial 個数 仕 様 メーカー
Parts Code Parts Name No. Q'ty Specification Maker
1-755-526-11 電子サーマル J7T-E141-1
1
S-1042-2048
THERMAL,ELECTRON (J7T-E141-1)
1 J7T-E141-1 OMRON THI S
1-755-525-11 コンタクタ J7AN-E3(DC24V)
2
S-1042-2047
CONTACTOR(J7AN-E3 DC24V) 1 J7AN-E3(DC24V) OMRON MC3 S
1-755-524-11
メインコンタクトリレーSC-03Y(SC11ZA-101)
FUJI
3
S-1042-2046
RELAY,MAIN CONTACT(SC-03Y SC11ZA-101)
1
SC-03Y(SC11ZA-101)
ELECTRIC MC2
1-755-535-21 サーキットプロテクタ CP31TS/5 FUJI
4
S-1042-2036
PROTECTOR,CIRCUIT (CP31TS/5)
2 CP31TS/5 ELECTRIC CP1∼CP2 S
1-755-535-11 サーキットプロテクタ CP31TS/2 FUJI
5
S-1042-2038
PROTECTOR,CIRCUIT (CP31TS/2)
1 CP31TS/2 ELECTRIC CP4 S
1-755-535-31 サーキットプロテクタ CP31TS/15 FUJI
6
S-1042-2033
PROTECTOR,CIRCUIT (CP31TS/15) 1 CP31TS/15 ELECTRIC CP5 S
1-755-535-41 サーキットプロテクタ CP31TS/20 FUJI
7
S-1042-2035
PROTECTOR,CIRCUIT (CP31TS/20) 4 CP31TS/20 ELECTRIC CP6∼CP9 S
1-755-522-11
メインコンタクトリレー G7L-2A-B(DC24V)
8
S-1042-2043
RELAY,MAIN CONTACT(G7L-2A-B) 1 G7L-2A-B(DC24V) OMRON MC1 S
1-468-863-11 DC12V電源 S82K-01512
9
S-1042-2040
POWER,DC12V (S82K-01512) 1 S82K-01512 OMRON AVR2 S
1-755-527-11
セーフティ・リレーユニット G9SB-2002-A
10
S-1042-2049
RELAY UNIT,SAFETY(G9SB-2002-A)
1 G9SB-2002-A OMRON SR1 S
1-798-075-11 セーフティリレースイッチ AES1235 AES1235 For CE
10 SWITCH,RELAY(AES1235) 1 SUNX SR2 S
1-755-051-11 ﾘﾚ- (MY2N-D2 DC24V) CR1,
11
S-1042-2050
RELAY (MY2N-D2 DC24V) 5 MY2N-D2 DC24V OMRON CR16∼CR18 S
1-755-529-11 リレー G7SA-2A2B
12
S-1042-2052
RELAY (G7SA-2A2B) 1 G7SA-2A2B OMRON CR2
1-755-008-11 ﾘﾚ- (MY4N-D2, DC24V)
13
S-1042-2054
RELAY (MY4N-D2, DC24V) 1 MY4N-D2 DC24V OMRON CR3
1-755-533-11 リレーG6D-F4B
14
S-1042-2057
RELAY(G6D-F4B) 3 G6D-F4B DC24V OMRON CR4∼CR15
1-417-502-11 接地コンセント WCH2304H
MATSUSHITA
15
S-1042-2079
OUTLET (WCH2304H) 1 WCH2304H
ELECTRIC WORKS
SC1
B-0258-B024 DC24V電源(6.5A) -1015
Discontinuance AVR1
16
S-1042-2042
POWER,DC24V (6.5A) 1 OMRON 1-468-859-21 S
1-468-859-11 DC24V電源(6.5A) MS-H150 1016-
Discontinuance AVR1
16
S-1042-2042
POWER,DC24V (6.5A) MS-H150 1 MS-H150 KEYENCE 1-468-859-21 S
1-468-859-21 DC24V電源(6.5A) MS2-H150 1016-
16
S-1042-2042
POWER,DC24V (6.5A) MS2-H150 1 MS2-H150 KEYENCE AVR1 S
B-0258-B002 サーボドライバー MSD011P1E -1015
100W100V, DRV1,2,3,7,8
Repair Only
17
S-1042-1213
DRIVER,SERVO (MSD011P1E) 7 MSD011P1E NATIONAL
Discontinuance
S
イラスト
番号
Ref.No.
備 考
Remarks
制御部
Contorol Unit
11-1
11-1-2
