3-31
3

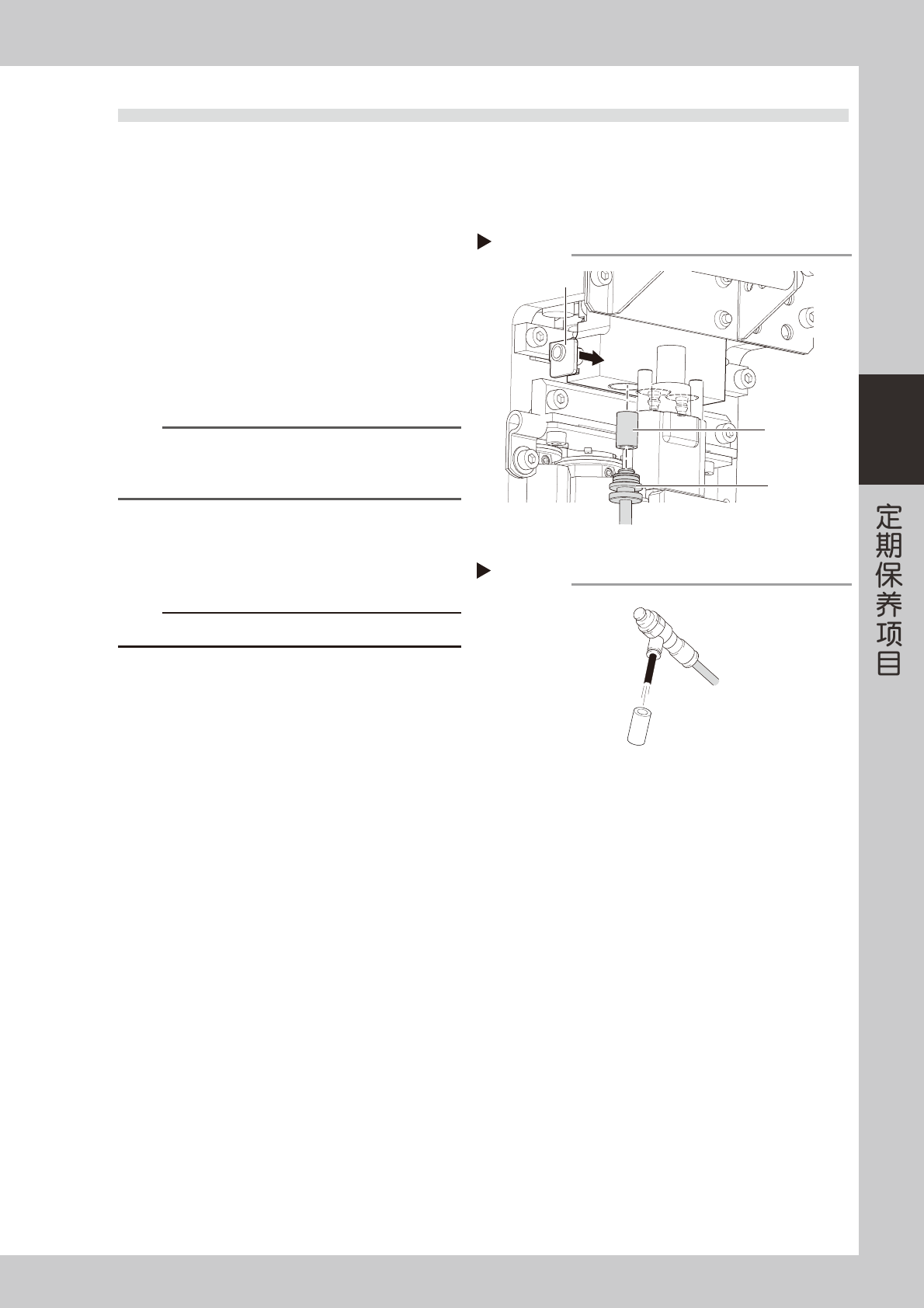

3.2 HS 贴装头
3.2.1 空气滤芯的清洁与更换
虽然供气状态和实际运转时间会有所不同，但一般 3 个月左右需点检 1 次滤芯。如果只是轻微脏污，可用喷气工
具清除。如果无法完全清除干净时，建议更换滤芯。
1
拆卸滤芯。
如右图所示，边按滑动部边将过滤器盖向下拔出。
滤芯装在过滤器盖的前端部。
55369-N5-00
2
清洁滤芯。
如果只是轻微脏污，可用喷气工具清除后继续使用。
55370-N5-00
n
要点
如果脏污严重或已变色，务必换上新滤芯 (KLF-M7156-00X)。
滤芯的更换频率决定于贴片机的运转时间，但一般 3 个月需
更换 1 次。
3
安装滤芯。
1. 将滤芯嵌入过滤器盖。
2. 边按滑动部边将过滤器盖插入原来的位置。
c
注意
务必确认过滤器盖已完全插入到位。
拆卸过滤器盖
Step 1
过滤器盖
滤芯
滑动部
清洁滤芯
Step 2
滤芯
喷气工具
3-32
3
3.3 FL 贴装头
3.3.1 空气滤芯的清洁与更换
虽然供气状态和实际运转时间会有所不同，但一般 3 个月左右需点检 1 次滤芯。如果只是轻微脏污，可用喷气工
具清除。如果无法完全清除干净时，建议更换滤芯。
1
旋松过滤器固定板。
用十字螺丝刀放松过滤器固定板。
2
拆卸过滤器盖。
如果将放松后的过滤器固定板向下移动，可以拆下
过滤器盖与滤芯。
55374-N5-00
3
清洁滤芯。
如果只是轻微脏污，可用喷气工具清除后继续使用。
55325-N5-00
n
要点
如果脏污严重或已变色，务必换上新滤芯 (KLF-M7156-00X)。
滤芯的更换频率决定于贴片机的运转时间，但一般 3 个月需
更换 1 次。
4
安装滤芯。
1. 将滤芯嵌入过滤器盖中后装回原位。
2. 将过滤器固定板向上移动后，边按住边用十字
螺丝刀进行固定。
拆卸过滤器盖
Step 1, 2
滤芯
过滤器盖
过滤器固定板
固定
放松
清洁滤芯
Step 3
滤芯
喷气工具
3-33
3
3.3.2 花键轴的清洁与加油
一般，3 个月左右需对花键轴进行 1 次清洁与加油。下面，介绍操作方法。
1
清洁花键轴。
用无尘纸擦去花键轴上的脏污。
1. 如右图所示，擦拭花键轴的上侧。
2. 使花键轴下降后，擦拭下侧。
55375-N5-00
2
涂抹润滑油。
用手指蘸上指定的润滑油 (NSL)，均匀地给花键轴
涂抹一层薄薄的润滑油。
3
擦去多余的润滑油。
使花键轴上下移动，如果有多余的润滑油堆积，必
须擦去。
3.3.3 滚珠丝杆的清洁与加油
一般，3 个月左右需对滚珠丝杆进行 1 次清洁与加油。下面，介绍操作方法。
1
清洁滚珠丝杆。
用无尘纸擦去滚珠丝杆上的脏污。
1. 如右图所示，使轴下降后擦拭滚珠丝杆的上侧。
2. 使轴上升后，擦拭滚珠丝杆的下侧。
55376-N5-00
2
涂抹润滑油。
用手指蘸上指定的润滑油 (NSL)，均匀地给滚珠丝
杆涂抹一层薄薄的润滑油。
3
擦去多余的润滑油。
使滚珠丝杆上下移动，如果右图所示部位 ( 圆内 )
有多余的润滑油堆积，必须擦去。
55377-N5-00
清洁花键轴
Step 1
无尘纸
清洁滚珠丝杆
Step 1
无尘纸
擦去多余的润滑油
Step 3
