3-33 3 3.3.2 花键轴的清洁与加油 一般，3 个月左右需对花键轴进行 1 次清洁与加油。下面，介绍操作方法。 1 清洁花键轴。 用无尘纸擦去花键轴上的脏污。 1. 如右图所示，擦拭花键轴的上侧。 2. 使花键轴下降后，擦拭下侧。 55375-N5-00 2 涂抹润滑油。 用手指蘸上指定的润滑油 (NSL)，均匀地给花键轴 涂抹一层薄薄的润滑油。 3 擦去多余的润滑油。 使花键轴上下移动，如果有多余的润滑油堆积，必 须擦去。 3…
3-32
3
3.3 FL 贴装头
3.3.1 空气滤芯的清洁与更换
虽然供气状态和实际运转时间会有所不同，但一般 3 个月左右需点检 1 次滤芯。如果只是轻微脏污，可用喷气工
具清除。如果无法完全清除干净时，建议更换滤芯。
1
旋松过滤器固定板。
用十字螺丝刀放松过滤器固定板。
2
拆卸过滤器盖。
如果将放松后的过滤器固定板向下移动，可以拆下
过滤器盖与滤芯。
55374-N5-00
3
清洁滤芯。
如果只是轻微脏污，可用喷气工具清除后继续使用。
55325-N5-00
n
要点
如果脏污严重或已变色，务必换上新滤芯 (KLF-M7156-00X)。
滤芯的更换频率决定于贴片机的运转时间，但一般 3 个月需
更换 1 次。
4
安装滤芯。
1. 将滤芯嵌入过滤器盖中后装回原位。
2. 将过滤器固定板向上移动后，边按住边用十字
螺丝刀进行固定。
拆卸过滤器盖
Step 1, 2
滤芯
过滤器盖
过滤器固定板
固定
放松
清洁滤芯
Step 3
滤芯
喷气工具
3-33
3

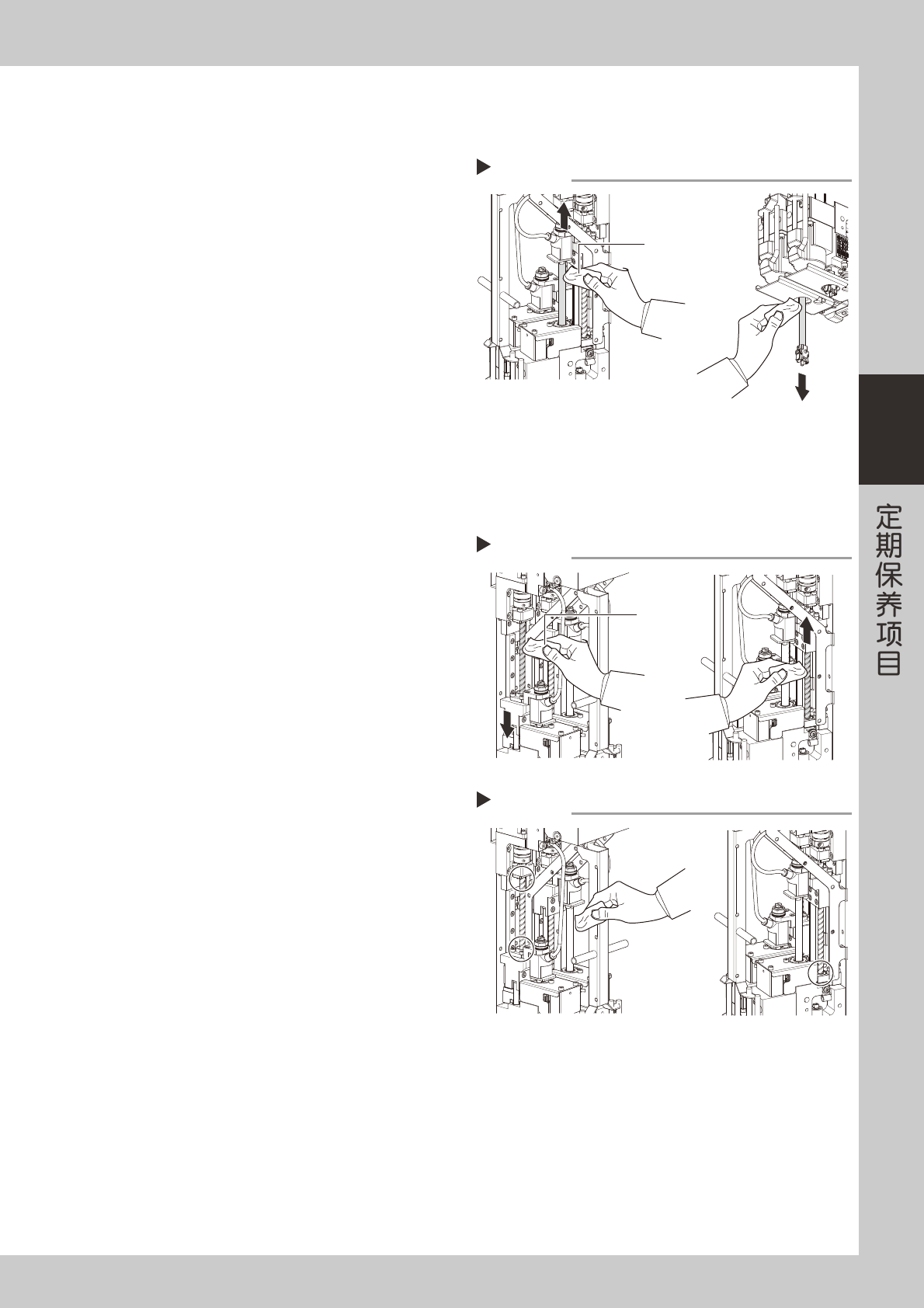

3.3.2 花键轴的清洁与加油
一般，3 个月左右需对花键轴进行 1 次清洁与加油。下面，介绍操作方法。
1
清洁花键轴。
用无尘纸擦去花键轴上的脏污。
1. 如右图所示，擦拭花键轴的上侧。
2. 使花键轴下降后，擦拭下侧。
55375-N5-00
2
涂抹润滑油。
用手指蘸上指定的润滑油 (NSL)，均匀地给花键轴
涂抹一层薄薄的润滑油。
3
擦去多余的润滑油。
使花键轴上下移动，如果有多余的润滑油堆积，必
须擦去。
3.3.3 滚珠丝杆的清洁与加油
一般，3 个月左右需对滚珠丝杆进行 1 次清洁与加油。下面，介绍操作方法。
1
清洁滚珠丝杆。
用无尘纸擦去滚珠丝杆上的脏污。
1. 如右图所示，使轴下降后擦拭滚珠丝杆的上侧。
2. 使轴上升后，擦拭滚珠丝杆的下侧。
55376-N5-00
2
涂抹润滑油。
用手指蘸上指定的润滑油 (NSL)，均匀地给滚珠丝
杆涂抹一层薄薄的润滑油。
3
擦去多余的润滑油。
使滚珠丝杆上下移动，如果右图所示部位 ( 圆内 )
有多余的润滑油堆积，必须擦去。
55377-N5-00
清洁花键轴
Step 1
无尘纸
清洁滚珠丝杆
Step 1
无尘纸
擦去多余的润滑油
Step 3
3-34
3
3.4 吸气扇部过滤网的清洁
对吸气扇的过滤网不进行定期清洁，会导致网眼被堵塞，引起贴片机内部的温度上升。这将导致机器性能下降并
缩短使用寿命。因此，务必定期清洁各个过滤网。

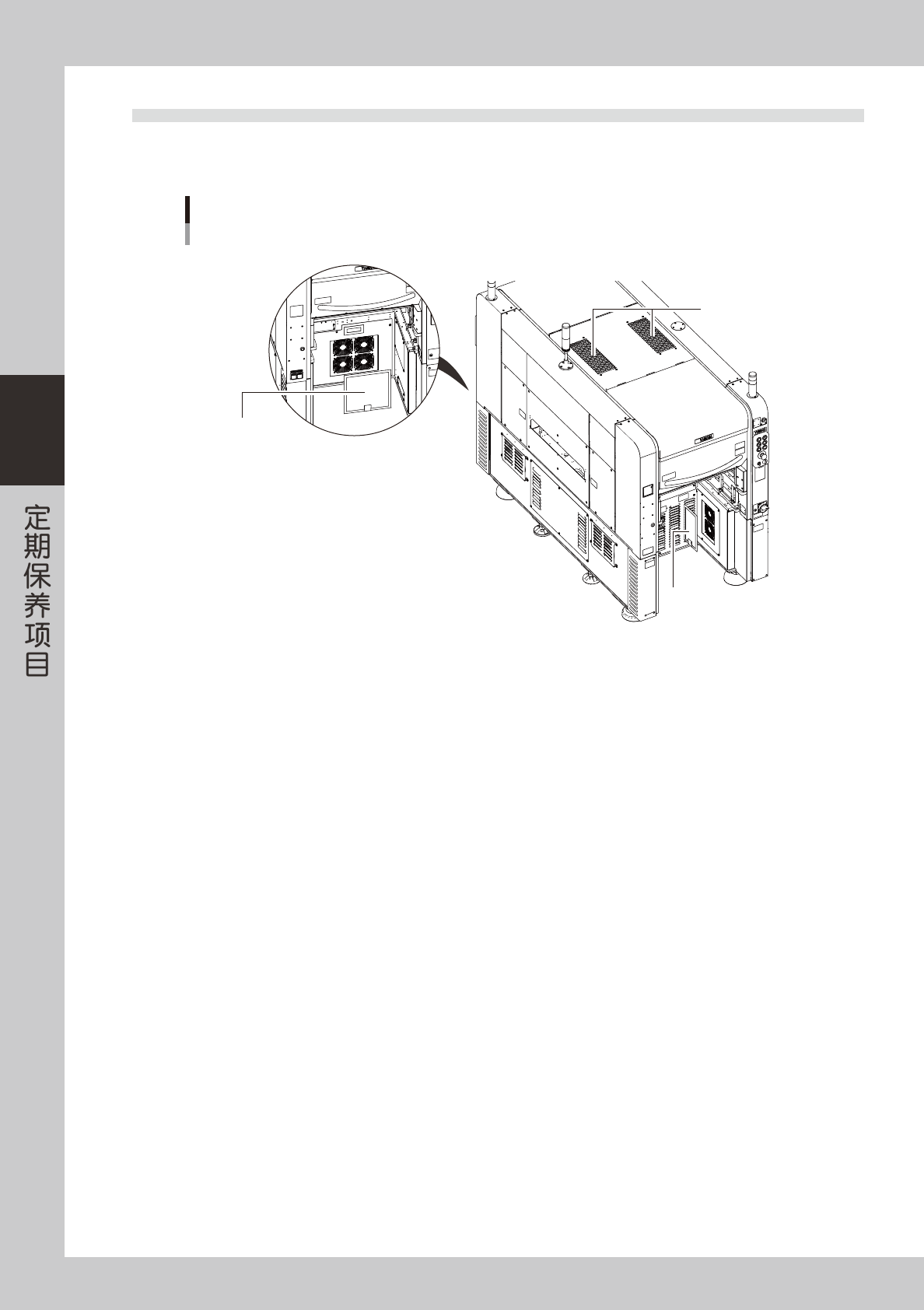

过滤网的安装位置
贴片机背面
贴片机正面
机顶部的
过滤网
背面底座部的
过滤网
电路保护器的
过滤网
553A1-N5-00
需要定期清洁的过滤网有 3 种。分别安装在下述位置。
机顶部 ：机顶中央 2 处
电路保护器部 ：正面右侧 1 处
背面底座部 ：背面中央 1 处
