3.4 吸气扇部过滤网的清洁
对吸气扇的过滤网不进行定期清洁，会导致网眼被堵塞，引起贴片机内部的温度上升。这将导致机器性能下降并
缩短使用寿命。因此，务必定期清洁各个过滤网。
过滤网的安装位置
贴片机背面
贴片机正面
机顶部的
过滤网
背面底座部的
过滤网
电路保护器的
过滤网
553A1-N5-00
需要定期清洁的过滤网有 3 种。分别安装在下述位置。
机顶部 ：机顶中央 2 处
电路保护器部 ：正面右侧 1 处
背面底座部 ：背面中央 1 处
3-35
3
3.4.1 过滤网的清洁
1
进行作业前的准备。
1. 从贴片机上卸下料车之后，切断机器的电源。
2. 准备吸尘器。
2

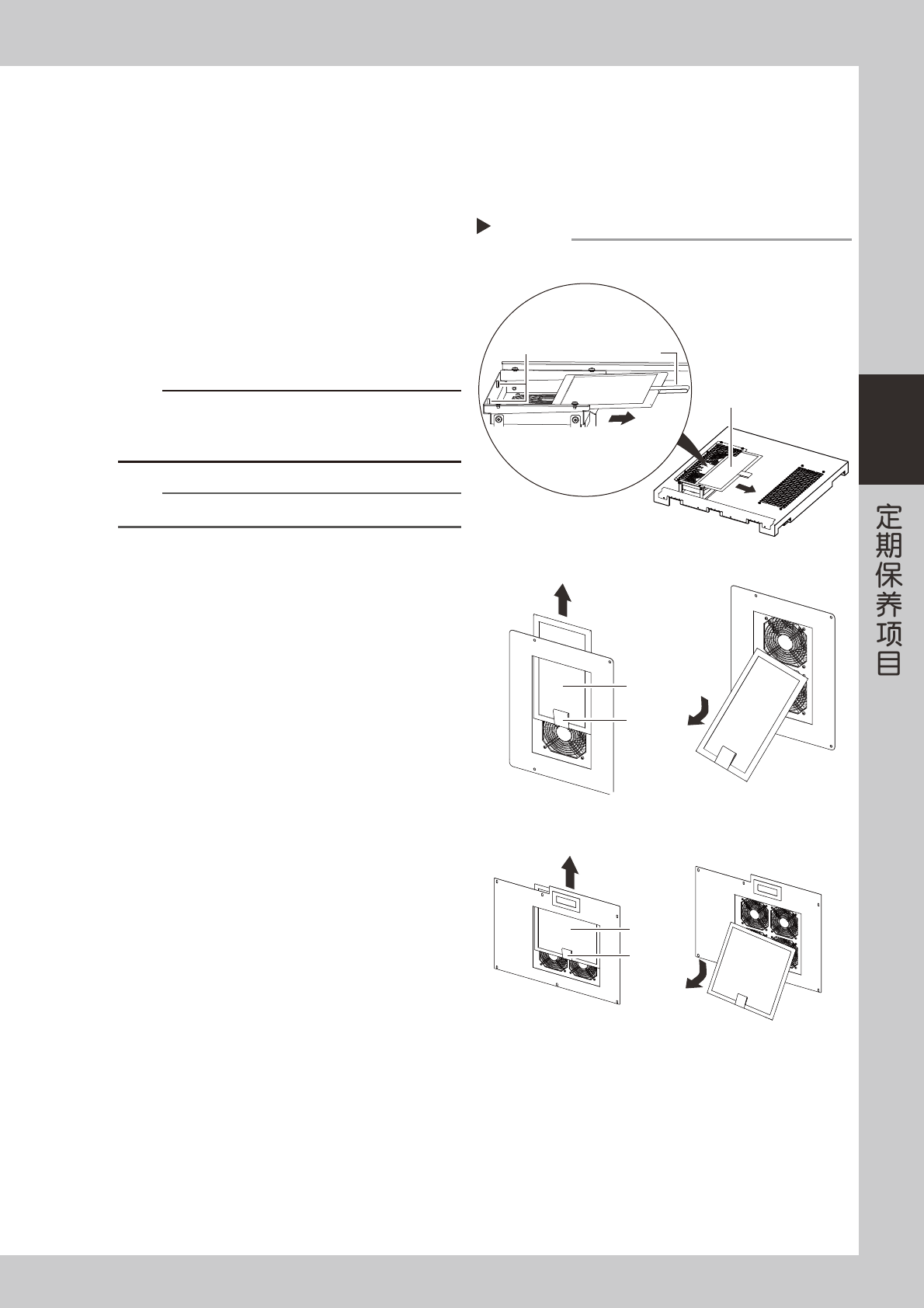

拆卸过滤网。
如右图所示，拆下过滤网。机顶部有两处过滤网，
两个都拆下。
553A2-N5-00
3
清洁过滤网。
用吸尘器将过滤网上的尘屑吸取干净。
c
注意
请勿用水清洗过滤网，因为清洗过滤网之后如果不使其充分
晾干就使用，尘埃会因水分而附在过滤网上导致网眼被堵塞。
用吸尘器完全可以将过滤网清洁干净。
n
要点
脏污无法清除，或过滤网已老化时，可以换上新的过滤网。
4
将过滤网装回原位。
按照与拆卸时相反的步骤安装过滤网。
拆卸过滤网
■ 机顶部的过滤网
■ 电路保护器的过滤网
■ 背面底座部的过滤网
Step 2
过滤网
过滤网
把手
把手
磁块
过滤网
把手
3-36
3
4.6 个月
4.1 相机照明装置的清洁
e
照明装置容易因尘屑等而脏污，建议定期对照明装置进行清洁。
为了保障作业安全，作业之前必须将贴片机置于紧急停机状态或关闭贴片机的电源。
c
注意
清洁时，请勿对相机各部用力过大。否则，会影响相机的光轴精度。
c
注意
发生与照明相关的故障和问题时，请与销售代理商或直接与 YAMAHA 联系。客户自行拆开清洁则不在保修范围内。
4.1.1 基准标记识别相机
基准标记识别相机，安装在贴装头部。下面，介绍清洁基准标记识别相机照明装置的方法。
1
移动贴装头。
将贴装头移至便于清洁照明装置的位置。
2
清洁照明部。
用光学仪器专用软刷清除照明部的尘屑。
55326-N5-00
3
清洁反光板。

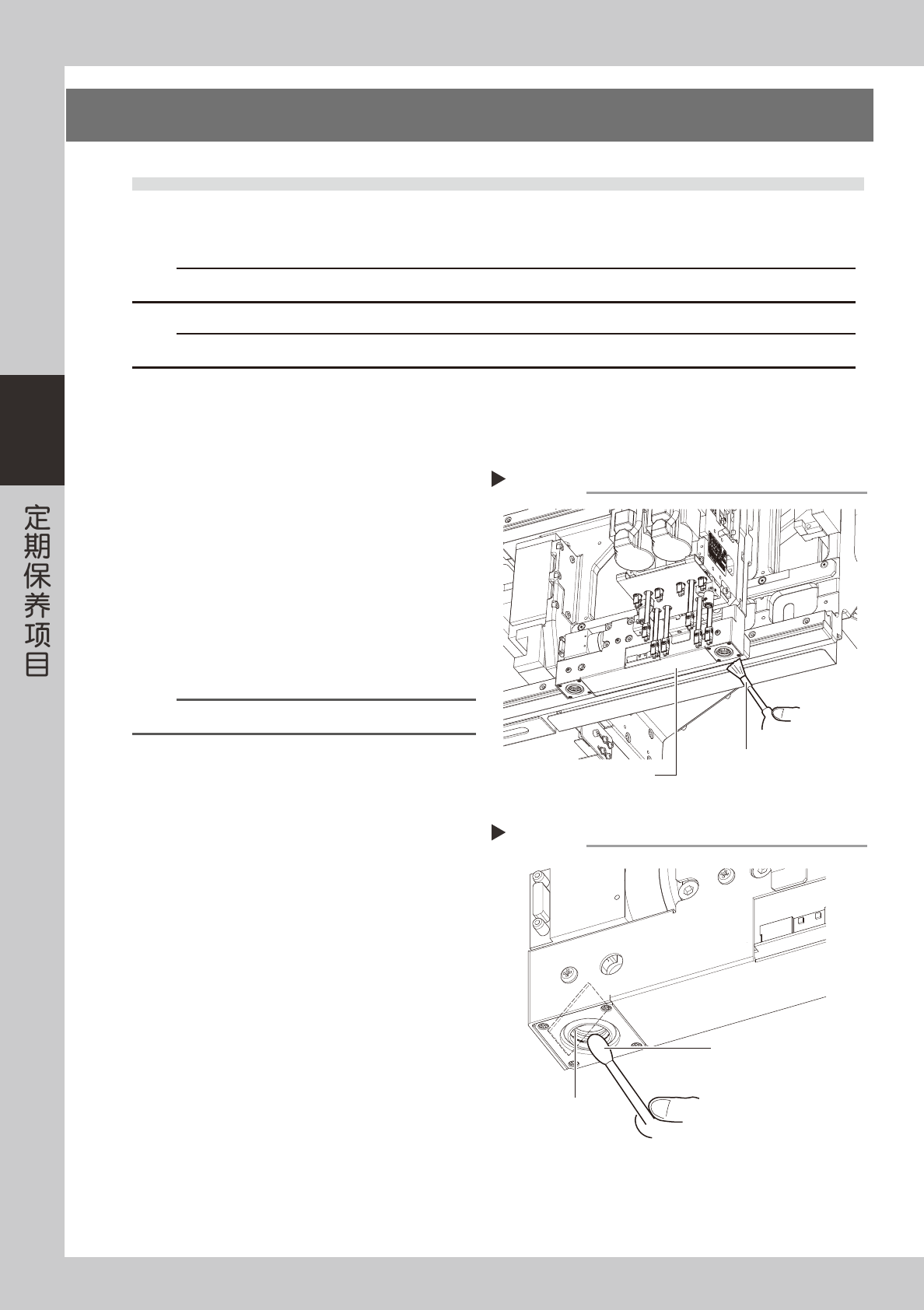

如右图所示，用浸有少量镜头清洁剂的棉棒擦拭反
光板。
55327-N5-00
参考
光学仪器专用软刷与镜头清洁剂为选购件。
基准标记识别相机
照明装置
用光学仪器专用软刷清除尘屑
Step 2
光学仪器专用软刷
浸有镜头清洁剂的棉棒
清洁反光板
Step 3
反光板
