3-43
3
5.2.2 剪式齿轮的清洁与加油
一般，1 年左右需对剪式齿轮进行 1 次清洁与加油。
1
拆卸输气管等部件。
1. 拔下 3 根黄色与 3 根透明的输气管。
2. 用六角扳手拆下输气管导架的 4 根固定螺栓。
55380-N5-10
n
要点
如果受侧面视觉相机的阻挡不便清洁剪式齿轮时，可以拆下
侧面视觉相机 ( 拆下 2 根固定螺栓 )。
2
清洁剪式齿轮。
边转动 R 轴，边用棉棒擦去剪式齿轮的尘屑与脏污
润滑油。
55381-N5-00
3
给剪式齿轮加润滑油。
1. 用棉棒或手指蘸上指定的润滑油 (LG2) 涂抹在
小齿轮上。
2. 转动 R 轴，直到整个剪式齿轮布满润滑油。
4
擦去多余的润滑油。
用棉棒擦去溢出的多余润滑油。
5
将拆下的部件装回原位。
按照 Step1 的相反步骤将拆下的部件装回原位。

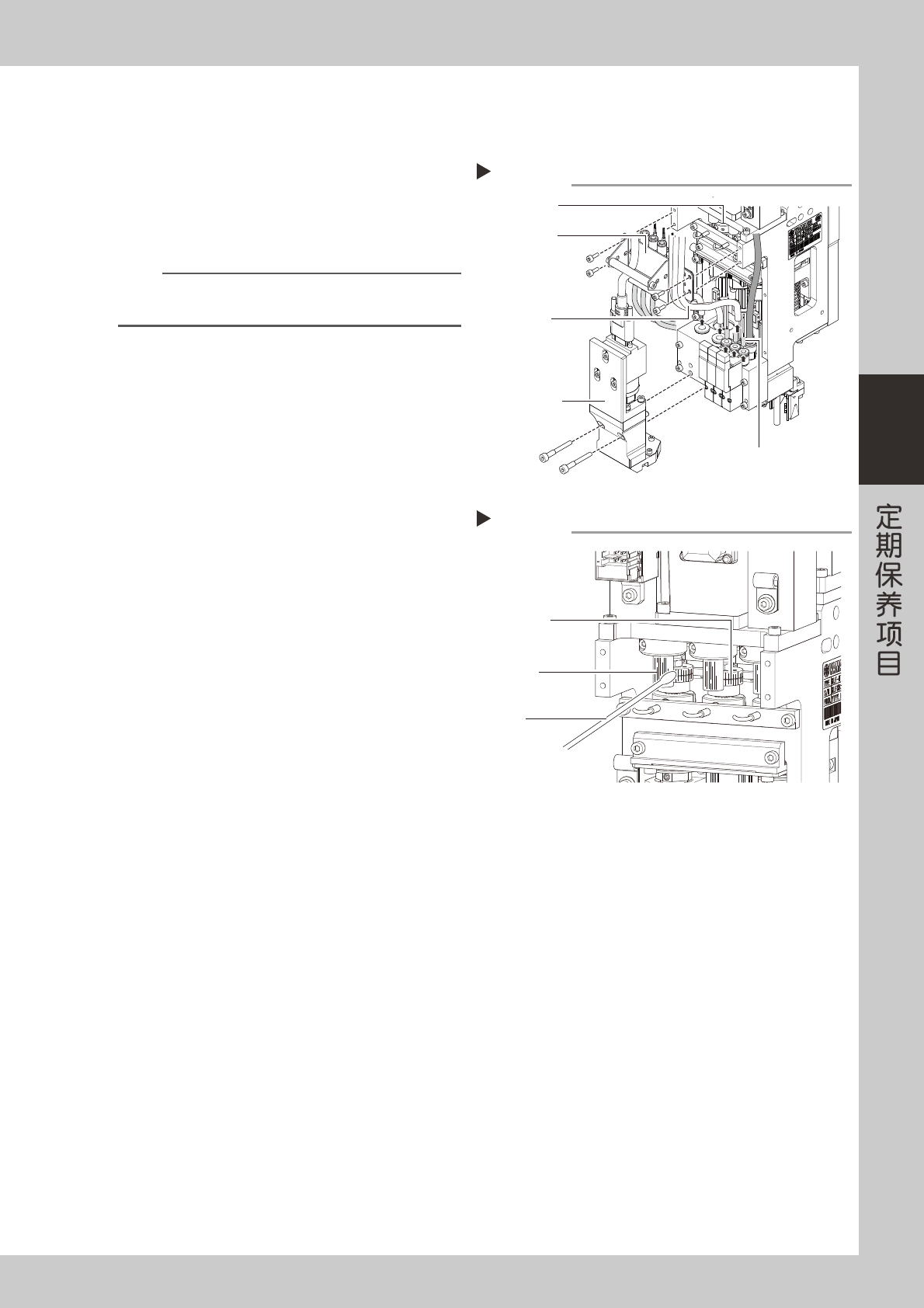

拆卸输气管等部件
Step 1
输气管导架
剪式齿轮
侧面视觉相机
输气管
(黄色)
输气管
(透明)
清洁剪式齿轮
Step 2
剪式齿轮
小齿轮
棉棒
3-44
3
5.2.3 离合器与挂钩部的清洁与加油
虽然供气状态和实际运转时间会有所不同，但一般 1 年左右需对离合器与挂钩部进行 1 次清洁与加油。
1
拆卸输气管等部件。
1. 拔下 3 根黄色与 3 根透明的输气管。
2. 用六角扳手拆下输气管导架的 4 根固定螺栓。
55380-N5-10
n
要点
如果受侧面视觉相机的阻挡不便清洁剪式齿轮时，可以拆下
侧面视觉相机 ( 拆下 2 根固定螺栓 )。
2
拆卸转塔部。
参照“2.1.1 转塔部的拆卸清洁”拆下转塔部。
c
注意
务必给拆下的转塔部作上记号，以便再装回原来的位置。
3
清洁离合器与挂钩部。
‧
离合器
使离合器下降之后，用棉棒擦去离合器上的脏
污润滑油与尘屑。
‧
挂钩部
用棉棒擦去挂钩部的脏污润滑油与尘屑。
55382-N5-10
4
给离合器与挂钩部加润滑油。
‧
离合器
用手指蘸上指定的润滑油 (LG2) 涂抹在离合器
的凸型部位。
‧
挂钩部
用手指蘸上指定的润滑油 (LG2) 涂抹挂钩部正
面揉入缝隙中。
55383-N5-10
5
擦去多余的润滑油。
‧
离合器
上下移动离合器数次之后，用棉棒擦去离合器
凹型部位的多余润滑油。
‧
挂钩部
用棉棒擦去溢出的多余润滑油。
6
将转塔部装回原位。
参照“2.1.1 转塔部的拆卸清洁”安装转塔部。

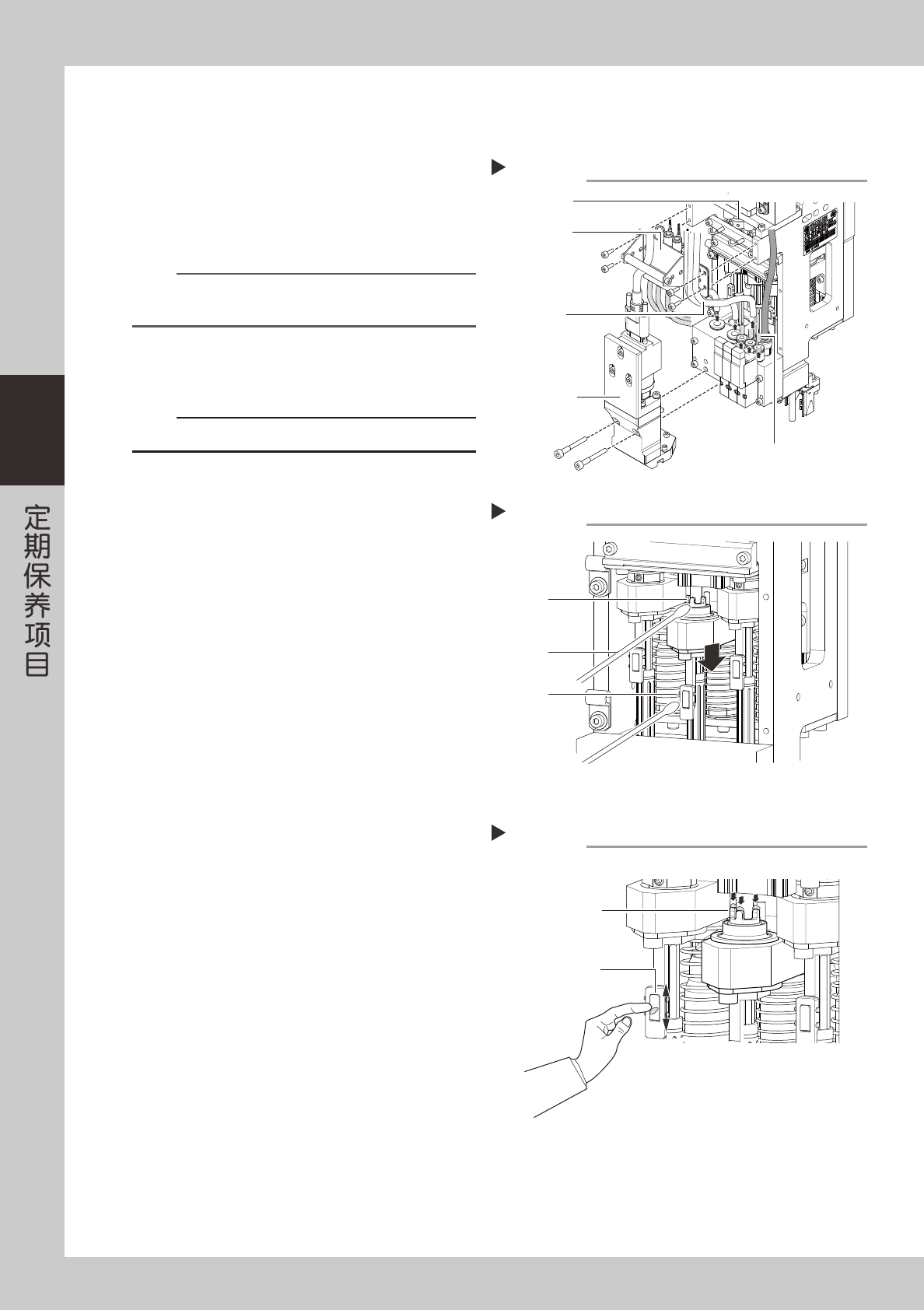

给离合器与挂钩部加润滑油
Step 3
在凸型部位
涂抹润滑油
给此处涂抹
润滑油
拆卸输气管等部件
Step 1
输气管导架
剪式齿轮
侧面视觉相机
输气管
(黄色)
输气管
(透明)
清洁离合器与挂钩部
Step 2
离合器
棉棒
挂钩部
3-45
3
5.2.4 切换阀部密封垫片的清洁
虽然供气状态和实际运转时间会有所不同，但一般 1 年左右需对切换阀部的密封垫片进行 1 次清洁。
1
切断贴片机的电源与气源。
1. 退出软件程序之后，将贴片机的电源主控开关
旋至 OFF，切断电源。
2. 将贴片机背面左下面板内的供气 / 排气开关向
右旋转，切断供气。
55402-N5-00
2
拔下切换阀的插头。
拔掉插在切换阀上方的插头。
553B2-N5-00
3
拆卸切换阀。
用十字精密螺丝刀拆下固定切换阀的 2 颗装配螺钉
(3 个切换阀共 6 颗装配螺钉 ) 之后，取出切换阀，
拆下密封垫片。
4
清洁密封垫片。
用喷气工具吹除密封垫片上的脏污。
553B3-N5-00
5
将切换阀装回原位。
按照与上述拆卸时相反的步骤将密封垫片、切换阀
装回原位并插上插头。
切断气源
Step 1
供气/排气开关
拆卸切换阀
Step 2,3
切换阀
插头
装配螺钉
密封垫片
清洁密封垫片
Step 4
密封垫片
喷气工具
