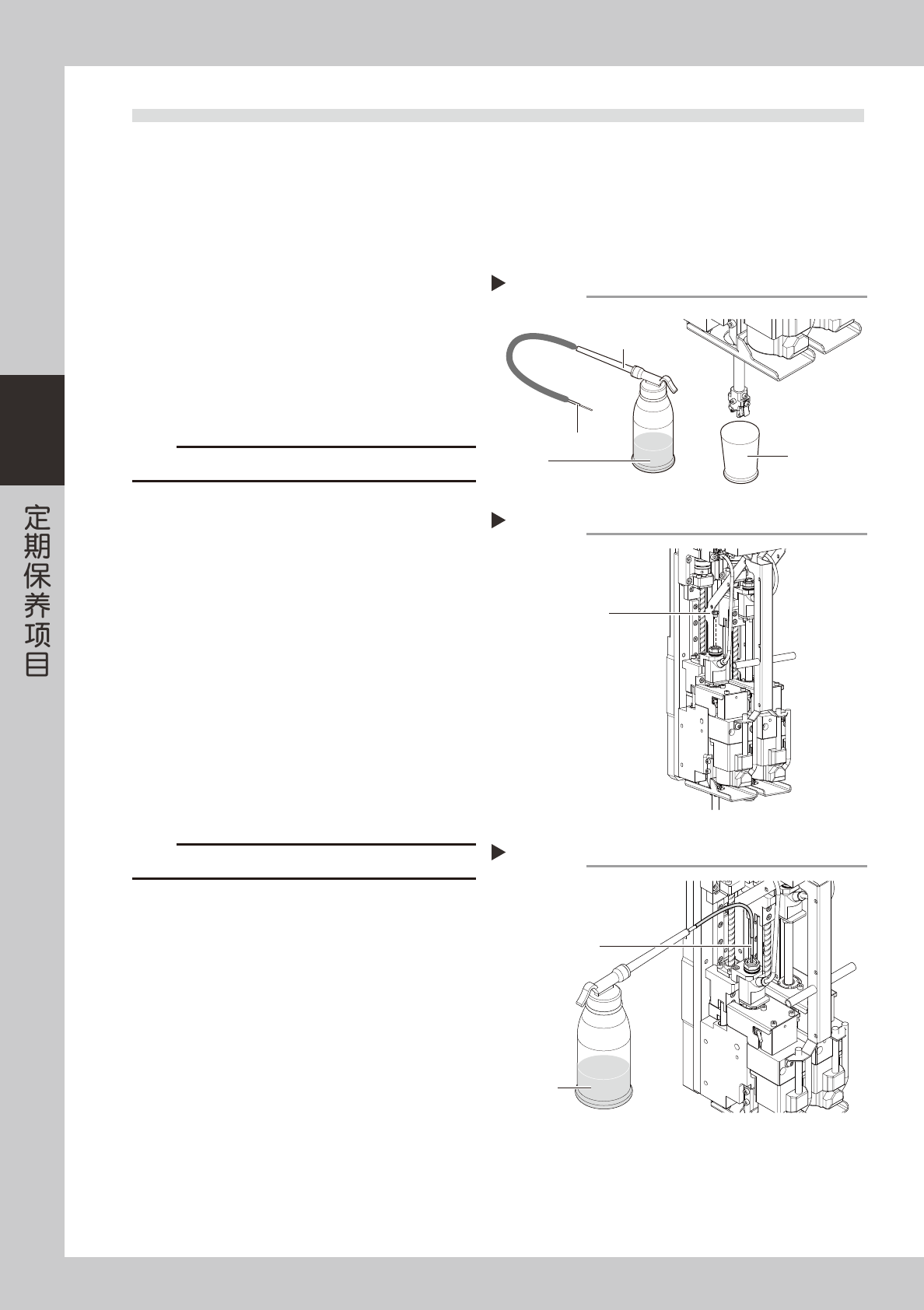

5.3 FL 贴装头
5.3.1 花键轴的清洗
花键轴的空气通道内如果有异物或脏污粘附，会导致发生吸附、贴装错误。虽然供气状态和实际运转时间会有所
不同，但一般 1 年左右需清洗 1 次花键轴内部。
1
从贴装头上拆下吸嘴。
用手拆下吸嘴，或使吸嘴全部被放回吸嘴交换站。
2
准备清洗工具。
1. 在清洗工具 (KHN-M8860-00X) 的塑料泵中装
入 IPA( 异丙醇酒精 )。
2. 在作业位置的正下方垫上无尘布或放置纸杯等
容器。
55834-N5-00
c
注意
请勿使用非 IPA 的溶剂。
3
拆卸维护用螺栓。
用一字螺丝刀拆下右图所示的维护用螺栓。
55835-N5-00
4
清洗花键轴内部。
1. 将清洗工具的喷嘴插入花键轴内。
2. 注入 IPA 清洗花键轴的空气通道。
55836-N5-00
5
对花键轴的空气通道进行喷气。
1. 将喷气工具 ( 选购件 ) 连接到气密接头上。
2. 用无尘布挡在花键轴的前端后，用喷气工具对
花键轴的空气通道进行喷气。
3. 确认不再有脏污流到花键轴前端的无尘布上后，
安装维护用螺栓。
c
注意
喷出的气体可能会吹到面部，务必佩戴防护眼镜。
6
继续清洗剩余的贴装头。
反复进行 Step3 〜 Step5 的操作，继续清洗剩余的
贴装头。
7
将吸嘴装回贴装头。
清洗用工具
Step 2
塑料泵
喷嘴
无尘部
或纸杯
IPA
维护用螺栓
Step 3
维护用螺栓
清洗花键轴内部
Step 4
喷嘴
IPA
3-47
3

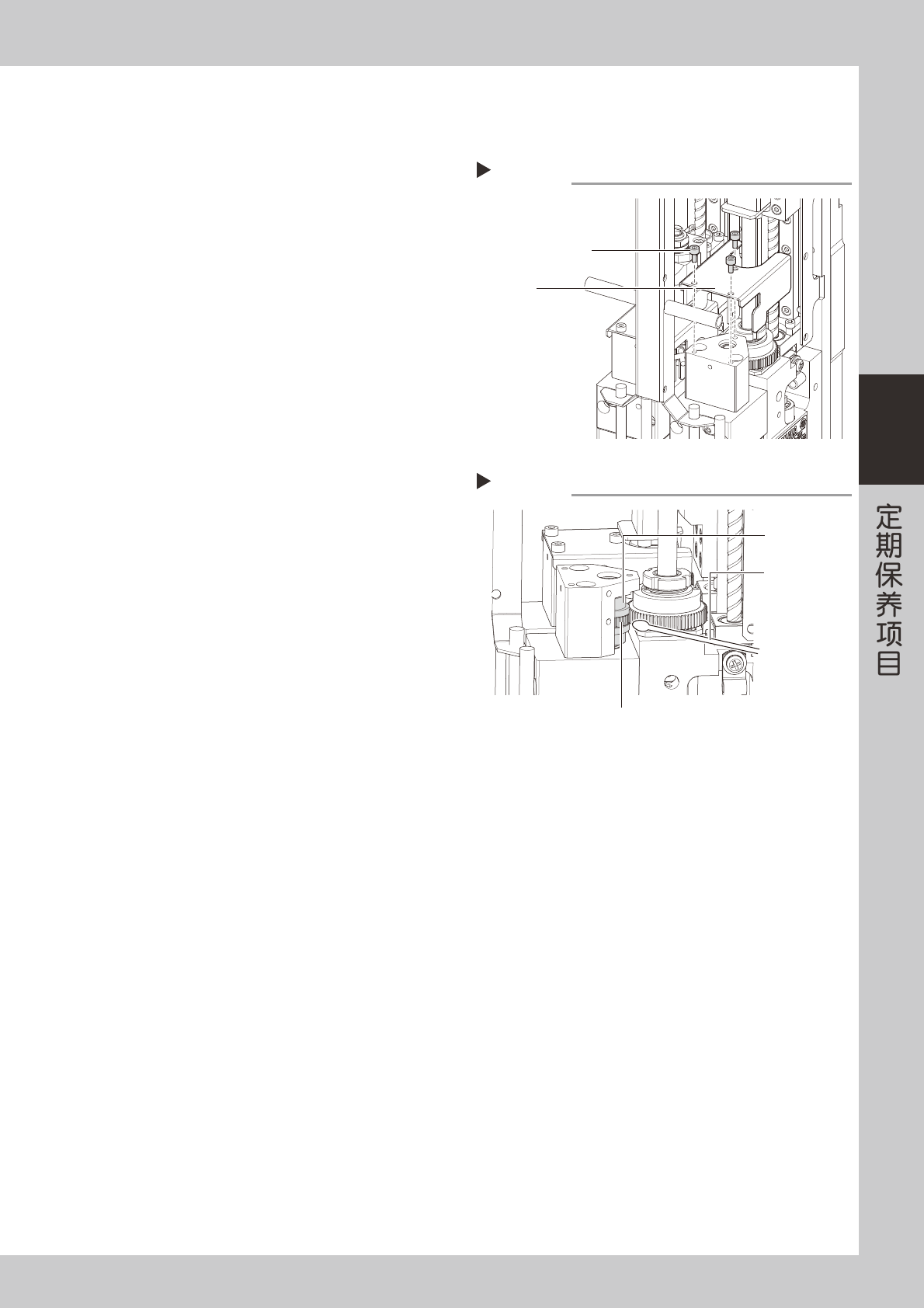

5.3.2 剪式齿轮的清洁与加油
一般，1 年左右需对剪式齿轮进行 1 次清洁与加油。下面，介绍操作方法。
1
拆卸齿轮盖。
用六角扳手拆下齿轮盖的 3 根固定螺栓。
55387-N5-00
2
清洁剪式齿轮。
边用手转动 R 轴，边用棉棒等擦去齿条部 ( 参照右
图 ) 的脏污。
55388-N5-00
3
涂抹润滑油。
边用手转动 R 轴，边涂抹指定的润滑油 (NSL)。
4
安装齿轮盖。
将齿轮盖装回原位，并用六角扳手拧紧 3 根固定螺
栓。
拆卸齿轮盖
Step 1
齿轮盖的固定螺栓
齿轮盖
清洁剪式齿轮
Step 2
剪式齿轮
棉棒
齿条部
3-48
3

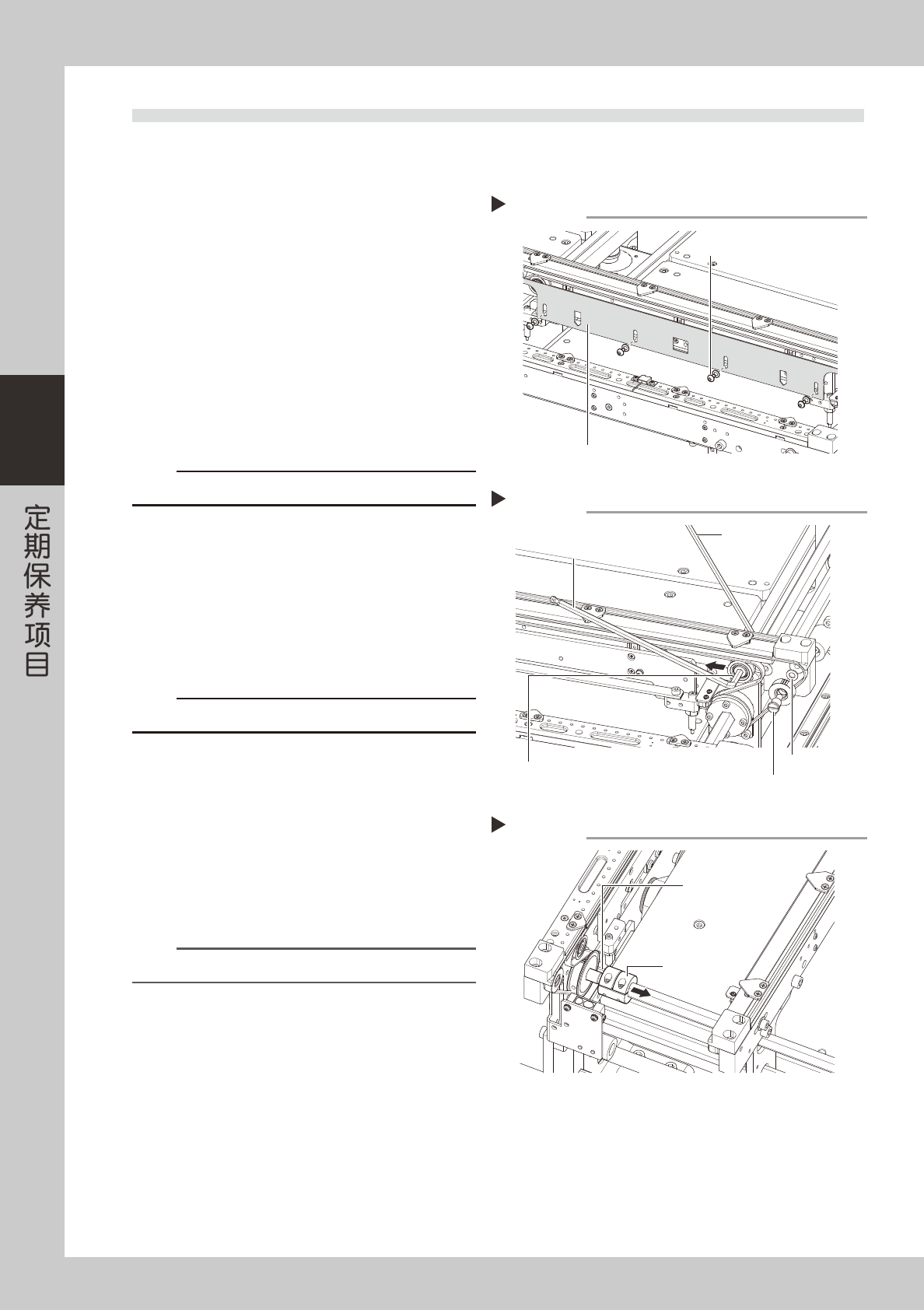

5.4 传送部
5.4.1 传送带的点检与导轨的清洁
1
进行作业前的准备。
1. 将易受磁场影响的手表、ID 磁卡等随身物品全
部取出。
e
2. 按下紧急停机按钮，使贴片机进入紧急停机状
态。
3. 将料车从贴片机上卸下。
4. 将方巾垫在顶板上。
2
拆卸基板固定夹
。
用六角扳手 (2.5) 拆下固定基板固定夹的固定螺栓
( 右图中所示的 4 处 ) 后，取下基板固定夹。
55339-N5-00
c
注意
请勿拆卸右图所示的 4 处以外的螺栓。
3
放松传送带。
1. 用 2 根六角扳手拧松张紧轮后，移至长孔最边
端 ( 松弛方向 )。
张紧轮侧 ：5mm
固定侧 ：4mm
2. 用一字螺丝刀拧松传动轮轴，拆下传动轮。
55340-N5-00
c
注意
请勿丢失垫圈。
4
使驱动传送带用的驱动轮与轴分离。
1. 用六角扳手 (2.5) 拧松联轴器部的螺栓。
2. 使联轴器与驱动轮分离，以便使传送带可以从
空出的缝隙中取出。
55341-N5-00
5
从传送装置中取出传送带。
确认拆下的传送带是否有龟裂或磨损。
n
要点
传送带有龟裂或磨损时，换上新的传送带。
6
清洁传送部。
用细刷或无尘纸清洁传送轨托架与基板导轨之间的
缝隙。
拆卸基板固定夹
Step 2
基板固定夹
基板固定夹的固定螺栓
放松传送带
Step 3
六角扳手(4)
六角扳手(5)
张紧轮
垫圈
传动轮轴
旋松联轴器
Step 4
从此空隙中取出
传送带
联轴器
