3-54 3 5.7 控制箱部 5.7.1 过滤网的清洁 需要定期进行清洁的过滤网有 2 种，装在下述 3 个位置。 系统控制箱 ： 贴片机背面中央部 1 处 伺服控制箱 ： 贴片机正面右侧 1 处，面对贴片机背面时的右侧 1 处 1 卸下料车。 将料车从贴片机上卸下后，为了安全，务必切断贴 片机的电源。 2 拆卸前盖与排带通道。 参照第 1 章“2.1 切带机部排带通道的拆卸” ， 拆卸 前盖与排带通道。 n 要点 右图是以贴片机背…
3-53
3

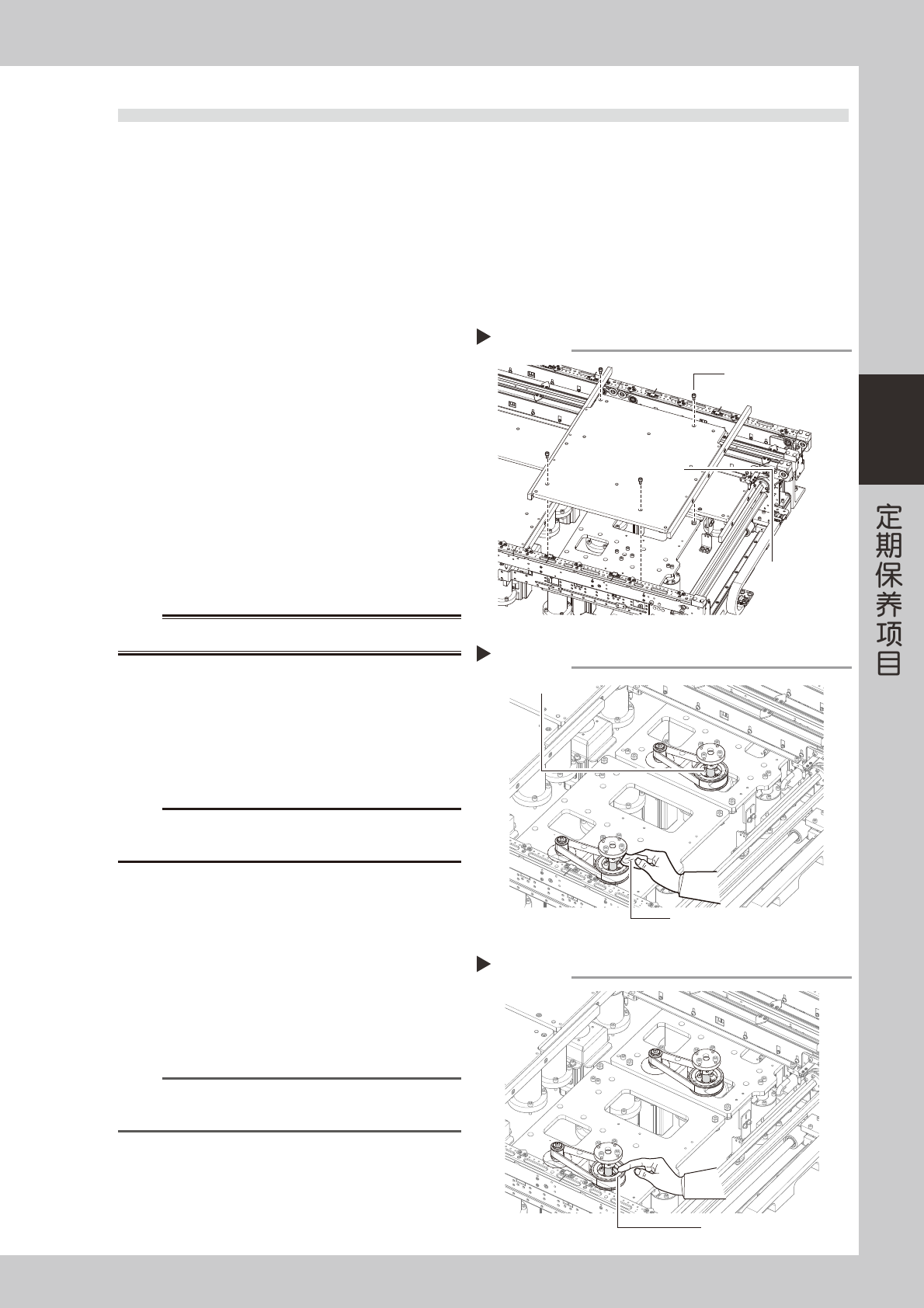

5.6 PU 轴
5.6.1 PU 轴滚珠丝杆的清洁与加油
1
进行作业前的准备。
e
1. 将易受磁场影响的手表、ID 磁卡等随身物品全部取出。
2. 按下紧急停机按钮，使贴片机进入紧急停机状态。
3. 将一次性换料车从贴片机上卸下。
2
将轨道 1 的传送宽度调至最大。
1. 解除贴片机的紧急停机状态，按操作画面上的
[ 装置 ] 按钮，在移动轴的画面中将轨道 1 的传
送宽度调至最大。
2. 降下顶板。
3
拆卸传送台 1 与传送台 2 的顶板。
e
1. 按下紧急停机按钮。
2. 用六角扳手 (4) 拆下固定顶板的 4 根螺栓后，
拆出顶板。
3. 解除贴片机的紧急停机状态，按操作画面上的
[ 装置 ] 按钮，在移动轴的画面中将 PU 轴升到
最高位置。
55346-N5-00
w
警告
顶板较重，拆装时务必注意安全。
4
清洁滚珠丝杆部。
e
1. 按下紧急停机按钮。
2. 用无尘纸等擦去滚珠丝杆上的脏污润滑油与尘
屑。
55351-N5-00
c
注意
仔细擦拭包括螺旋沟槽部在内的滚珠丝杆全杆，并确认没有
尘屑残留。
5
涂抹润滑油。
用手指将指定的润滑油 (NSL) 均匀地涂抹在滚珠丝
杆的表面及螺旋沟槽部。
55352-N5-00
6
将顶板装回原位。
e
1. 解除贴片机的紧急停机状态后，降下 PU 轴。
2. 再次按下紧急停机按钮后，将顶板装回原位。
n
要点
按照与轨道 1 相同的步骤，继续对轨道 2 的 PU 轴滚珠丝杆进
行清洁、加油。
拆卸顶板
Step 3
固定顶板的螺栓(4处)
顶板
清洁滚珠丝杆
Step 4
无尘纸
滚珠丝杆
涂抹润滑油
Step 5
润滑油
3-54
3

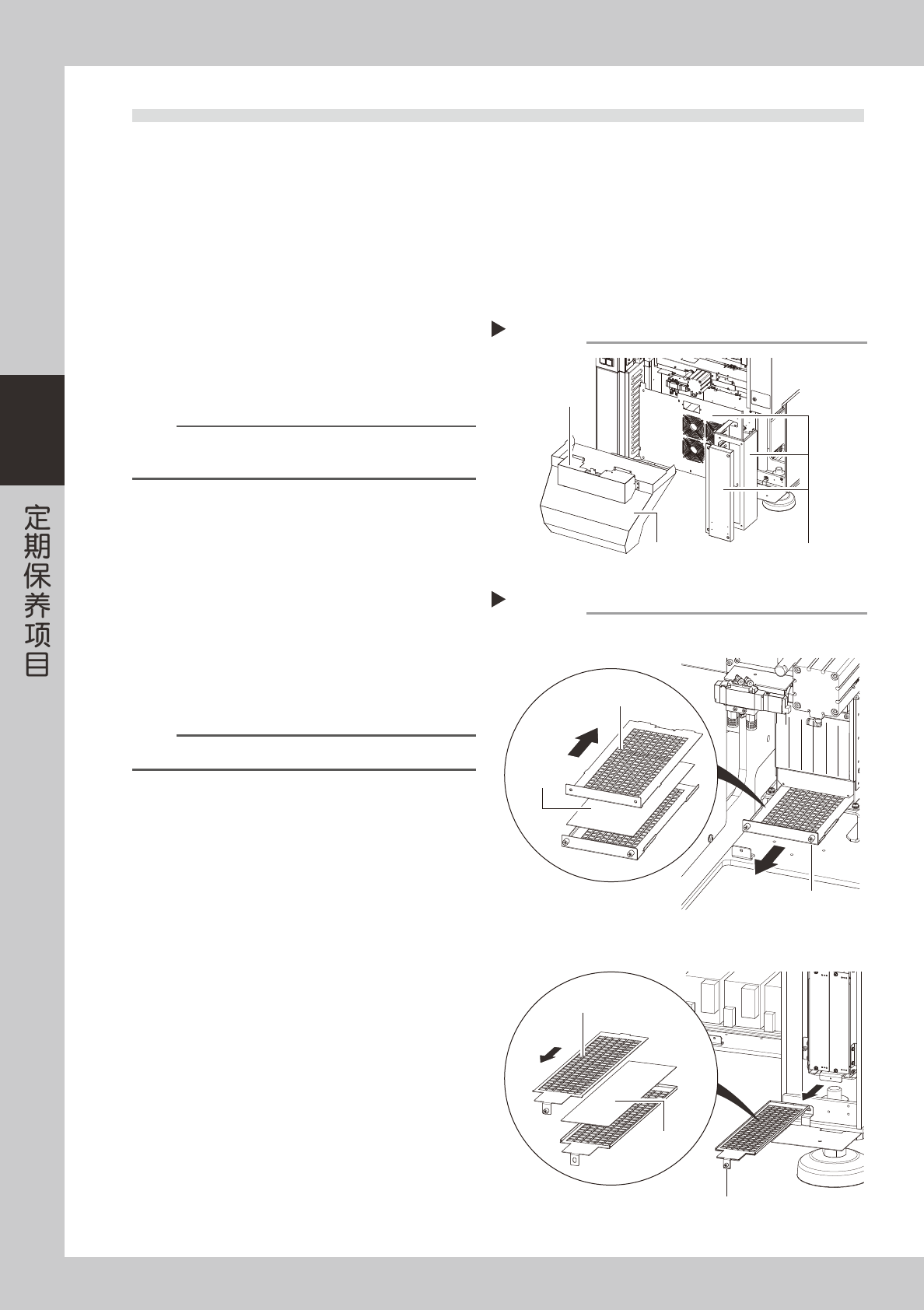

5.7 控制箱部
5.7.1 过滤网的清洁
需要定期进行清洁的过滤网有 2 种，装在下述 3 个位置。
系统控制箱 ：贴片机背面中央部 1 处
伺服控制箱 ：贴片机正面右侧 1 处，面对贴片机背面时的右侧 1 处
1
卸下料车。
将料车从贴片机上卸下后，为了安全，务必切断贴
片机的电源。
2
拆卸前盖与排带通道。
参照第 1 章“2.1 切带机部排带通道的拆卸”，拆卸
前盖与排带通道。
n
要点
右图是以贴片机背面为例。贴片机正面的切带机前盖与排带
通道没有必要拆卸。
3
拆卸盖板。
如右图所示，拆卸背面中央的盖板与右侧的盖板。
55353-N5-00
4
拆卸过滤网部。
用十字螺丝刀拧松固定过滤网部的螺钉后拉出。
55354-N5-00
5
清洁过滤网。
用吸尘器或吸气工具清除过滤网部的尘屑。
n
要点
若无需要更换过滤网，请直接进入 Step7 的操作。
6
更换过滤网。
若脏污无法除去或过滤网已老化时，参照右图换上
新的过滤网。
7
将过滤网装回原位。
按照与拆卸时相反的步骤，安装过滤网。
8
将盖板类装回原位。
拆卸盖板(贴片机背面)
Step 2-3
拆卸此3处盖板
排带通道
前盖
拆卸过滤网
系统控制箱
伺服控制箱
Step 4
将上层向前拉动
过滤网
将上层向后推动
过滤网部固定螺钉
过滤网部固定螺钉
过滤网
3-55
3
5.8 气、雾过滤器
5.8.1 过滤杯的清洁与滤芯的更换
本贴片机装有空气过滤器与油雾过滤器，以防止空气压缩机内的油、水、不纯物等进入机器内部。
下面，介绍这些过滤器的点检、清洁与滤芯的更换方法。
c
注意
为了保障作业安全，务必先拆下空气连接器。
拆卸时，请勿使油、水、不纯物等飞溅出来。此外，拆卸空气连接器时会发出很大的排气声，务必注意安全。
1
检查过滤杯内部。
检查过滤杯内是否有油或水。如果有，需按照下列
步骤清洁过滤杯。
参考
过滤杯下端排水阀是自动型。如果过滤杯中存积有油或水，
排水阀会自动排出。建议预先在排水阀下端安装好排水管。
2
拆卸过滤杯。
边按过滤杯的按钮，边向右图所示方向转动，并向
下拔出过滤杯。拆下的过滤杯为双层结构，需清洁
的是里侧的透明过滤杯。
55355-N5-00
3
清洗过滤杯内的脏污。
1. 先用水涮洗过滤杯。
2. 再用用水稀释过的中性清洁剂清洗过滤杯内部。
3. 对过滤杯进行喷气后，用无尘布等擦干。
55356-N5-00
4
检查滤芯的状态。
边转动边取下滤芯。检查是否有脏污或堵塞。如果
已脏污时，必须换上新滤芯。
n
要点
关于新滤芯，请参阅前述第 1 章“2.3 需更换的零部件”。
5
安装滤芯与过滤杯。
按照与拆卸时相反的步骤，安装滤芯与过滤杯。
6
安装空气连接器。
连接空气连接器后，确认没有漏气。
拆卸过滤杯
Step 2
过滤杯(内部)
油雾过滤器
空气过滤器
按钮
拆卸滤芯与检查滤芯的状态
Step 4
油雾滤芯
空气滤芯
