第 4 章 长期点检、其它 目录 1. 2 年 4- 1 1.1 静电消除器放电针 ( 电极 ) 的更换 4- 1 2. 3 年 4- 2 2.1 排气站滤芯的更换 4- 2 2.2 UPS 蓄电池的更换 4- 3 3. cATS 料车的点检、清洁与加油 4- 4 3.1 每月 4- 5 3.1.1 AZ 轴 4- 5 3.1.2 cATS 料车两侧 4- 5 3.2 6 个月 4- 6 3.2.1…
3-55
3

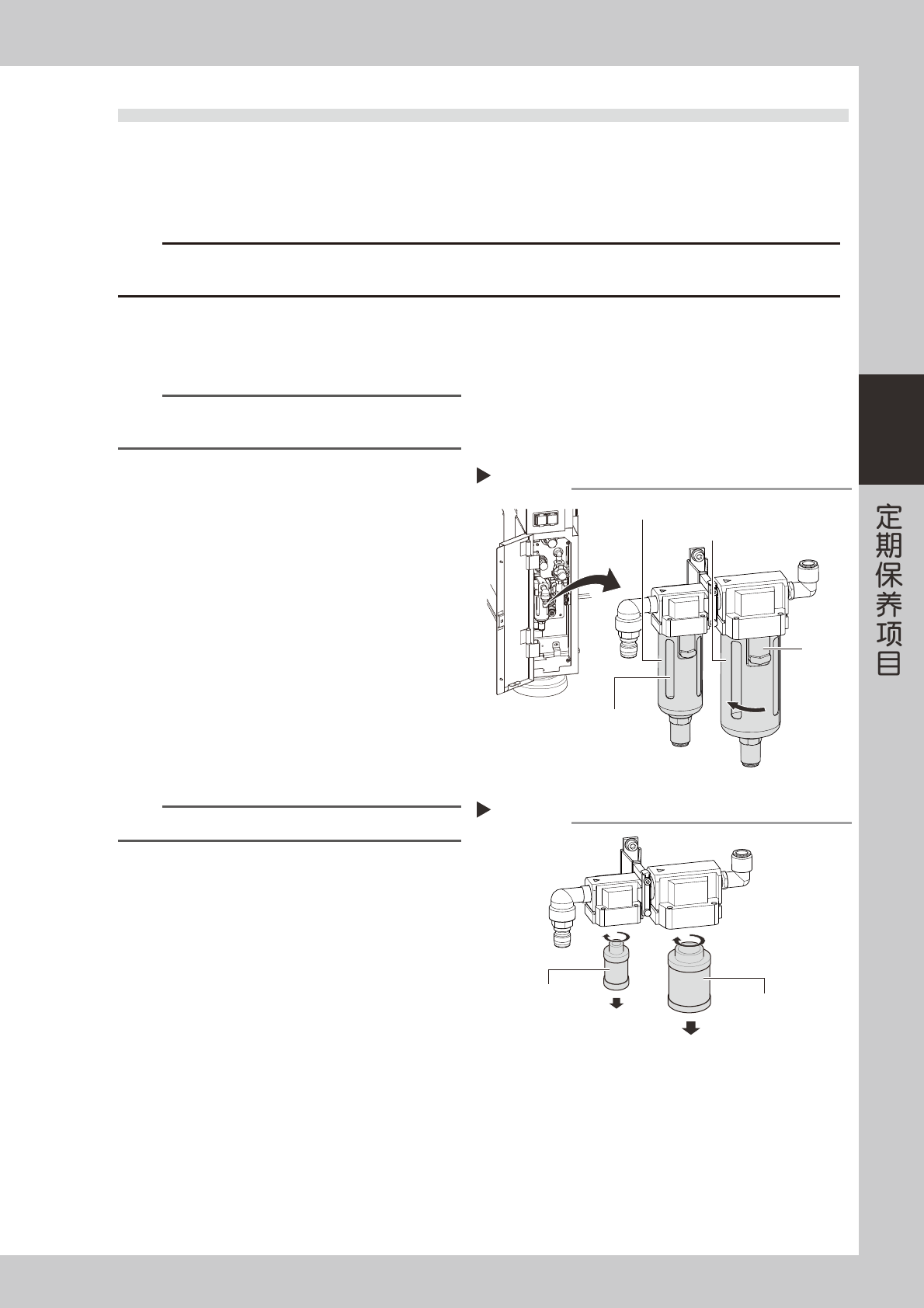

5.8 气、雾过滤器
5.8.1 过滤杯的清洁与滤芯的更换
本贴片机装有空气过滤器与油雾过滤器，以防止空气压缩机内的油、水、不纯物等进入机器内部。
下面，介绍这些过滤器的点检、清洁与滤芯的更换方法。
c
注意
为了保障作业安全，务必先拆下空气连接器。
拆卸时，请勿使油、水、不纯物等飞溅出来。此外，拆卸空气连接器时会发出很大的排气声，务必注意安全。
1
检查过滤杯内部。
检查过滤杯内是否有油或水。如果有，需按照下列
步骤清洁过滤杯。
参考
过滤杯下端排水阀是自动型。如果过滤杯中存积有油或水，
排水阀会自动排出。建议预先在排水阀下端安装好排水管。
2
拆卸过滤杯。
边按过滤杯的按钮，边向右图所示方向转动，并向
下拔出过滤杯。拆下的过滤杯为双层结构，需清洁
的是里侧的透明过滤杯。
55355-N5-00
3
清洗过滤杯内的脏污。
1. 先用水涮洗过滤杯。
2. 再用用水稀释过的中性清洁剂清洗过滤杯内部。
3. 对过滤杯进行喷气后，用无尘布等擦干。
55356-N5-00
4
检查滤芯的状态。
边转动边取下滤芯。检查是否有脏污或堵塞。如果
已脏污时，必须换上新滤芯。
n
要点
关于新滤芯，请参阅前述第 1 章“2.3 需更换的零部件”。
5
安装滤芯与过滤杯。
按照与拆卸时相反的步骤，安装滤芯与过滤杯。
6
安装空气连接器。
连接空气连接器后，确认没有漏气。
拆卸过滤杯
Step 2
过滤杯(内部)
油雾过滤器
空气过滤器
按钮
拆卸滤芯与检查滤芯的状态
Step 4
油雾滤芯
空气滤芯
第 4 章 长期点检、其它
目录
1. 2 年 4-1
1.1 静电消除器放电针 ( 电极 ) 的更换 4-1
2. 3 年 4-2
2.1 排气站滤芯的更换 4-2
2.2 UPS 蓄电池的更换 4-3
3. cATS 料车的点检、清洁与加油 4-4
3.1 每月 4-5
3.1.1 AZ 轴 4-5
3.1.2 cATS 料车两侧 4-5
3.2 6 个月 4-6
3.2.1 AH 轴 4-6
3.2.2 载料箱轴部 4-6
3.2.3 吸附台 ( 载盘夹部 ) 4-7
3.2.4 吸附台 ( 上下导板部 ) 4-7
4. 真空泵的维修保养 4-8
4.1 真空泵的拆卸与操作前的准备 4-9
4.2 易耗零部件的拆卸 4-10
4.2.1 泵头盖与气缸的拆卸 4-10
4.2.2 压板与碗形塞的拆卸 4-12
4.2.3 气缸部配件的拆卸 4-12
4.3 易耗零部件的安装 4-13
4.3.1 碗形塞的安装 4-13
4.3.2 气缸部配件的安装 4-13
4.3.3 泵头盖部的组装 4-14
4-1
4
1.2 年

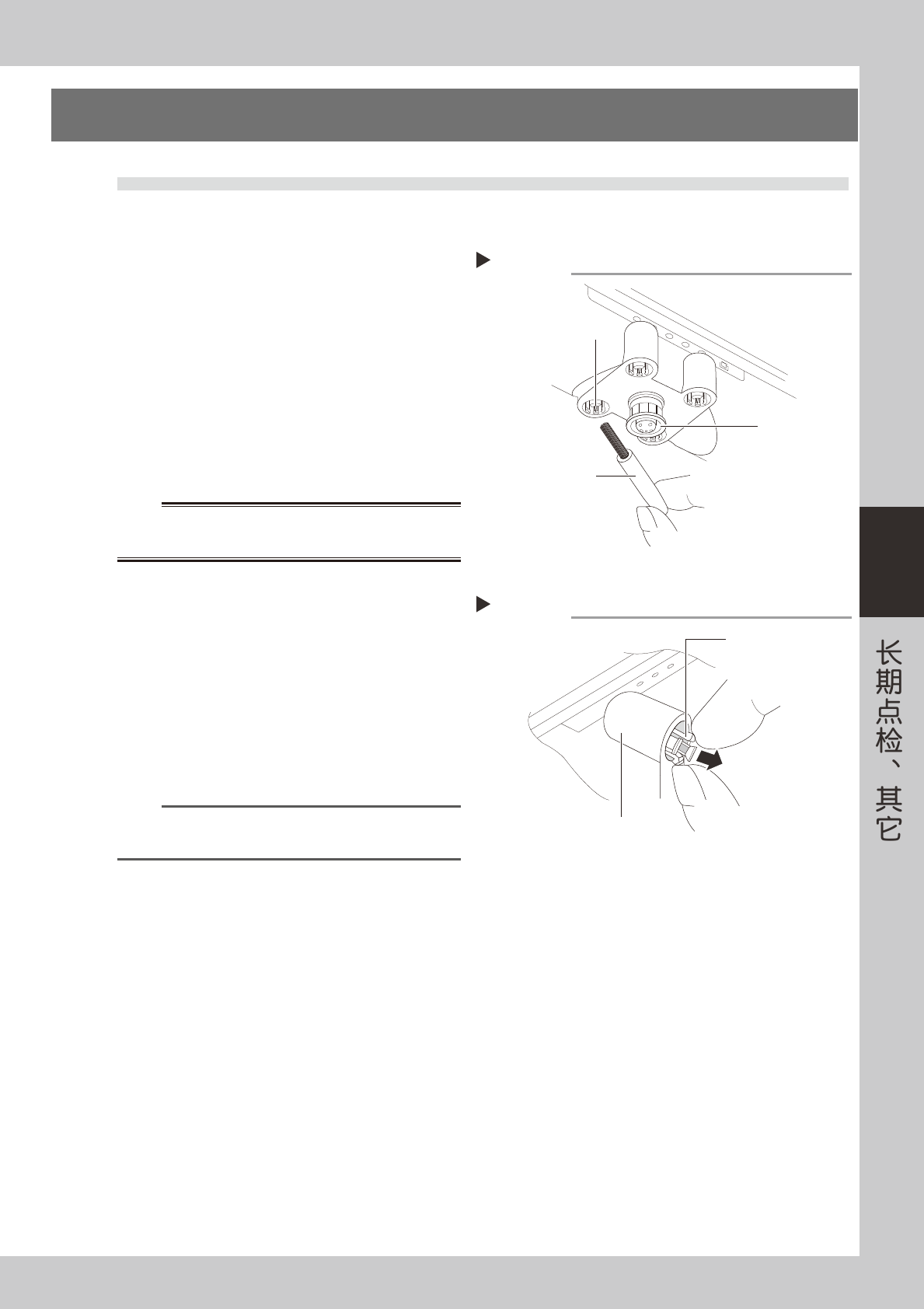

1.1 静电消除器放电针 ( 电极 ) 的更换
放电针长期使用会被磨损变短，这会导致消除静电的能力减弱或使平衡控制性能降低。如果静电消除器的功能降低，
则需要换上新的放电针。下面介绍更换方法。
■ 放电针的清洁
‧
如果放电针脏污，会导致离子的输出减少或使平衡控
制性能降低。因此，必须定期使用附带的细刷进行清洁。
‧
建议每月 1 次用软布或棉棒清除传感器部的脏污。如
果脏污无法除去时，可以用棉棒浸上少量的 IPA 擦拭。
55400-N5-00
■ 放电针的更换方法
1
切断贴片机的电源。
切断贴片机的主电源。
w
警告
切断电源后，请勿立即触摸放电针。因为断电后短时间内仍
有电流残留，非常危险。
2
拆卸放电针。
如右图所示，捏住放电针座对角上的 2 处卡扣后拔
出。
55401-N5-00
3
更换放电针。
安装放电针时，将放电针座的切口部对准放电针组
件的突起部后按入。
4
确认离子平衡与消除静电的时间。
n
要点
确认离子平衡与消除静电时间的方法，请参阅静电消除器生
产厂商的使用说明书。
放电针的清洁
附带的细刷
传感器部
放电针
放电针的拆卸
Step 2
放电针座的卡扣
放电针组件
