第 5 章 加油位置一览 目录 1. 加油前的准备 5- 1 1.1 润滑油 5- 1 1.2 润滑油枪 5- 1 2. 加油位置与加油频率 ( 贴片机 ) 5- 2 2.1 X 轴 5- 2 2.1.1 4 梁机型 5- 2 2.1.2 2 梁机型 5- 3 2.2 Y 轴 5- 4 2.2.1 4 梁机型 5- 4 2.2.2 2 梁机型 5- 5 2.3 W 轴 5- 6 2.4 P…
4-14
4
4.3.3 泵头盖部的组装
1
更换密封垫圈。
1. 拆下泵头盖上的密封垫圈，清洁泵头盖。
2. 用喷气工具对泵头盖进行喷气之后，换上新的
密封垫圈。
55431-N5-00
2
组装泵头盖。
1. 将连接管插入泵头盖。
2. 对齐壳体与泵头盖的螺丝孔，用扭矩扳手拧紧
4 根固定螺栓 (M6×L30)(2 个泵头盖共 8 根固
定螺栓 )。
拧紧扭矩 ：8N/m
55432-N5-00
3
安装面板。
使真空泵的面板安装部朝上后，安装面板。
更换密封垫圈
Step 1
泵头盖密封垫圈
安装泵头盖
Step 2
泵头盖扭矩扳手
第 5 章 加油位置一览
目录
1. 加油前的准备 5-1
1.1 润滑油 5-1
1.2 润滑油枪 5-1
2. 加油位置与加油频率 ( 贴片机 ) 5-2
2.1 X 轴 5-2
2.1.1 4 梁机型 5-2
2.1.2 2 梁机型 5-3
2.2 Y 轴 5-4
2.2.1 4 梁机型 5-4
2.2.2 2 梁机型 5-5
2.3 W 轴 5-6
2.4 PU 轴 5-7
2.5 贴装头部 5-8
2.5.1 HS 贴装头 5-8
2.5.2 FL 贴装头 5-9
3. 加油位置与加油频率 (cATS) 5-10
3.1 AZ 轴 5-10
3.2 AH 轴 5-11
3.3 吸附台、其它 5-12
3.4 cATS 料车两侧 5-13

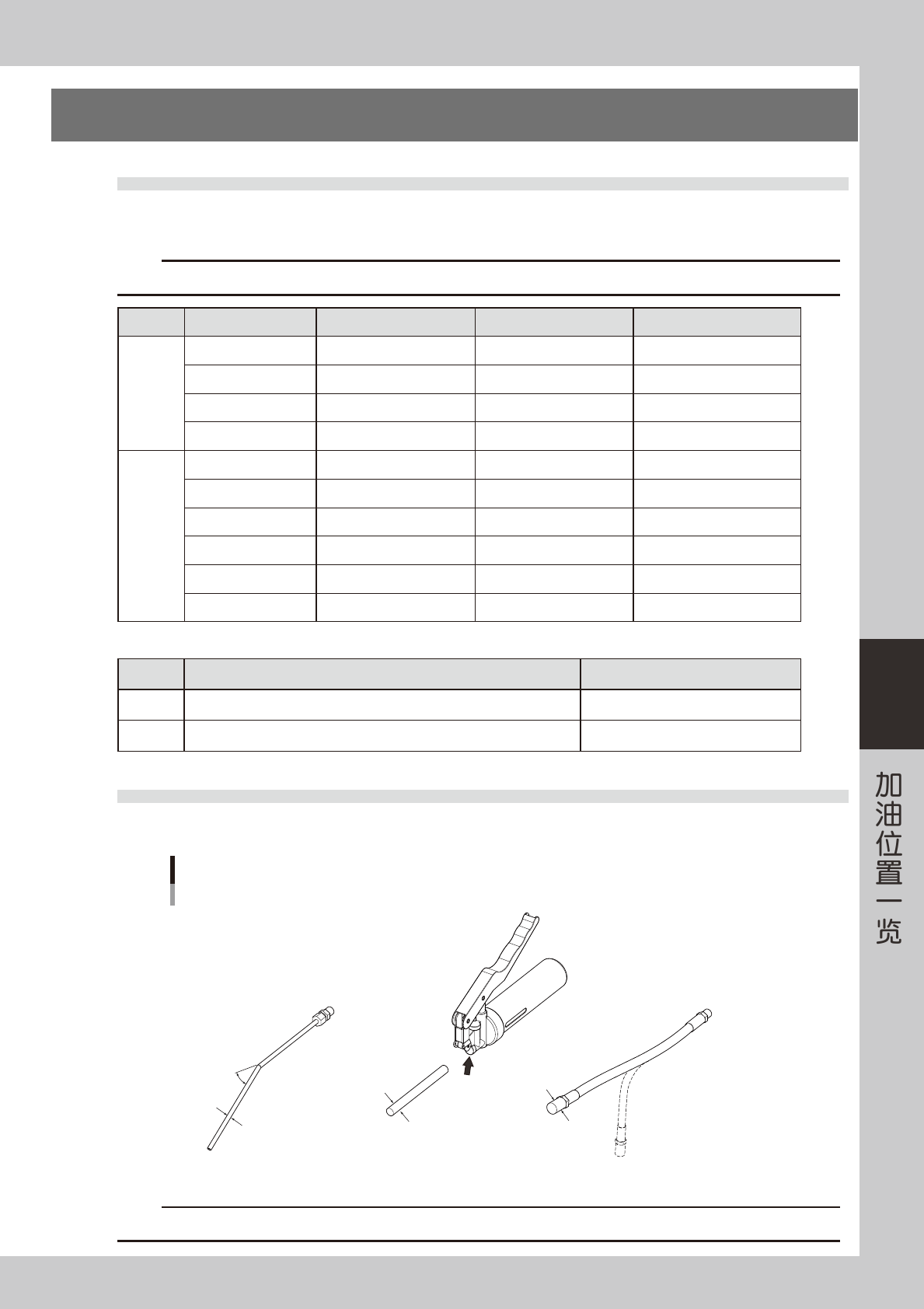

5-1
5
1.加油前的准备
1.1 润滑油
加润滑油时，务必使用如下表所示 YAMAHA 指定的润滑油。
c
注意
使用非指定的润滑油，可能会损坏机器。
加油位置 导轨 滚珠丝杆 备注
贴片机
X
轴
NSL
润滑油
NSL
润滑油
Y
轴
NSL
润滑油 － 只有导轨需加润滑油
W
轴
NSL
润滑油
NSL
润滑油
6
角花键轴也使用该润滑油
PU
轴 －
NSL
润滑油
cATS
AZ 轴
NSL
润滑油
NSL
润滑油
AH 轴
NSL
润滑油
NSL
润滑油 ( 滚珠导杆 ) 齿条部也使用
NSL
润滑油
吸附台
NSL
润滑油 －
上下导板
NSL
润滑油 －
载料箱轴 －
NSL
润滑油 ( 滚珠导杆 )
料车两侧
NSL
润滑油 ( 凸轮从动轴承 ) －
■ 各类型贴装头部
加油位置 适用的润滑油
HS 滚珠丝杆、主轴、离合器、挂钩部、剪式齿轮 LG2
FL 滚珠丝杆、花键轴、剪式齿轮 NSL
1.2 润滑油枪
加润滑油时使用润滑油枪。请根据加油位置，从 3 种枪嘴中选择适用的枪嘴。
润滑油枪
润滑油枪
30°弯折型枪嘴
标准枪嘴
将枪嘴插入此处
软管型枪嘴
30°
前端部外径 φ14前端部外径 φ10前端部外径 φ5
55500-N5-00
c
注意
各种润滑油必须分别准备不同的枪嘴。混合不同特性的润滑油使用，会导致机器性能降低。
