5-7 5 2.4 PU 轴 PU轴的加油位置 (双轨) 滚珠丝杆 润滑油枪 ： 用手涂抹 ： PU轴滚珠丝杆部 (轨道1-1) PU轴滚珠丝杆部 (轨道1-2) PU轴滚珠丝杆部 (轨道2-1) PU轴滚珠丝杆部 (轨道2-2) 加油部位 加油位置 频率 加油方法 滚珠丝杆 4 1 次 / 3 个月 用手涂抹 55504-N5-00
5-6
5

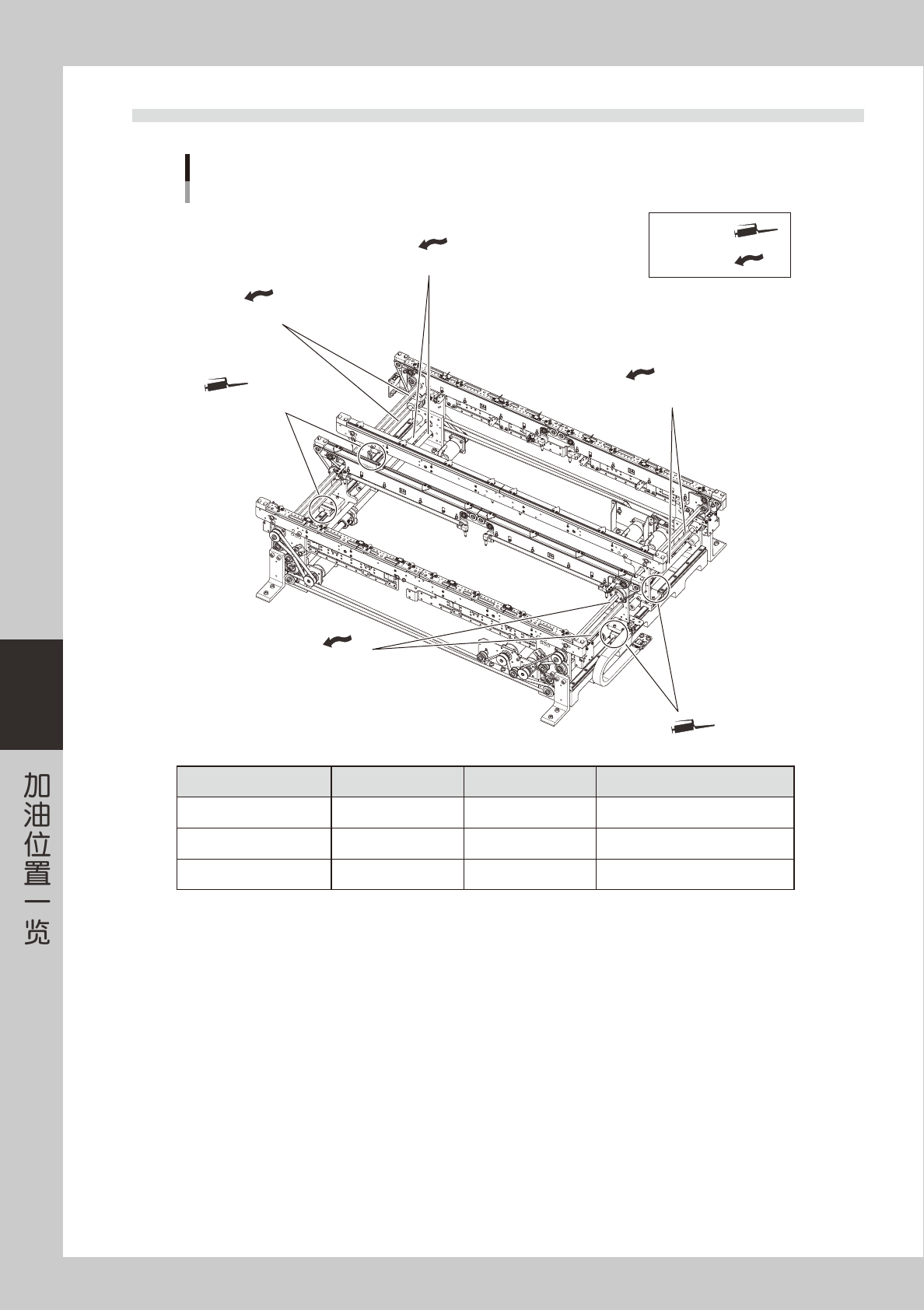

2.3 W 轴
W轴的加油位置 (双轨)
滚珠丝杆、导轨、6角花键轴
润滑油枪 ：
用手涂抹 ：
W轴导轨部 (出口侧)
W轴滚珠丝杆部 (出口侧)
6角花键轴
W轴滚珠丝杆部 (入口侧)
6角花键轴
W轴导轨部 (入口侧)
加油部位 加油位置 频率 加油方法
滚珠丝杆
4 1
次
/
年 用手涂抹
导轨
4 1
次
/
年 润滑油枪 ：弯折型枪嘴
6 角花键轴 4
1
次
/
年 用手涂抹
55503-N5-00
5-7
5

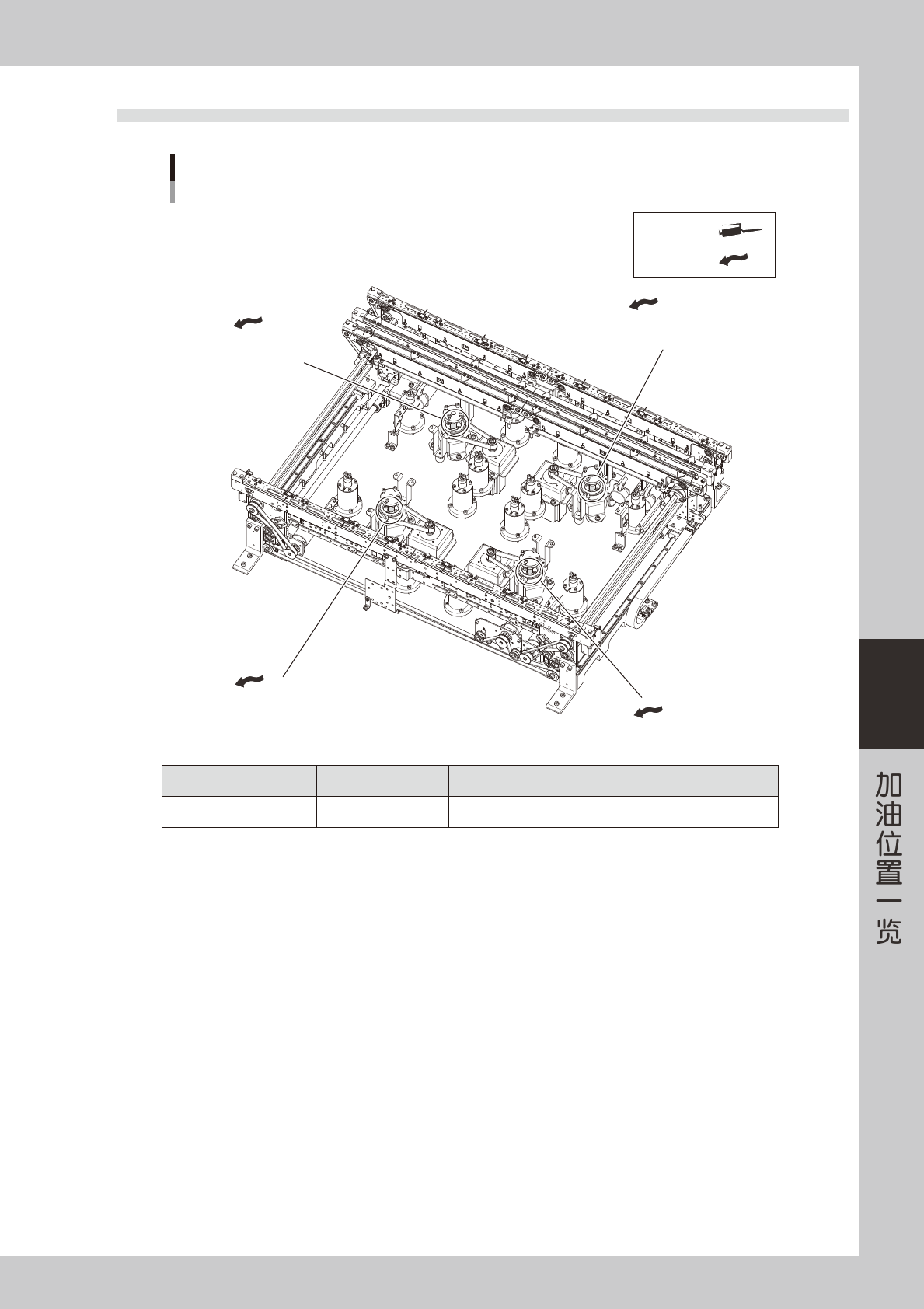

2.4 PU 轴
PU轴的加油位置 (双轨)
滚珠丝杆
润滑油枪 ：
用手涂抹 ：
PU轴滚珠丝杆部
(轨道1-1)
PU轴滚珠丝杆部
(轨道1-2)
PU轴滚珠丝杆部
(轨道2-1)
PU轴滚珠丝杆部
(轨道2-2)
加油部位 加油位置 频率 加油方法
滚珠丝杆
4 1
次
/
3
个月 用手涂抹
55504-N5-00
5-8
5

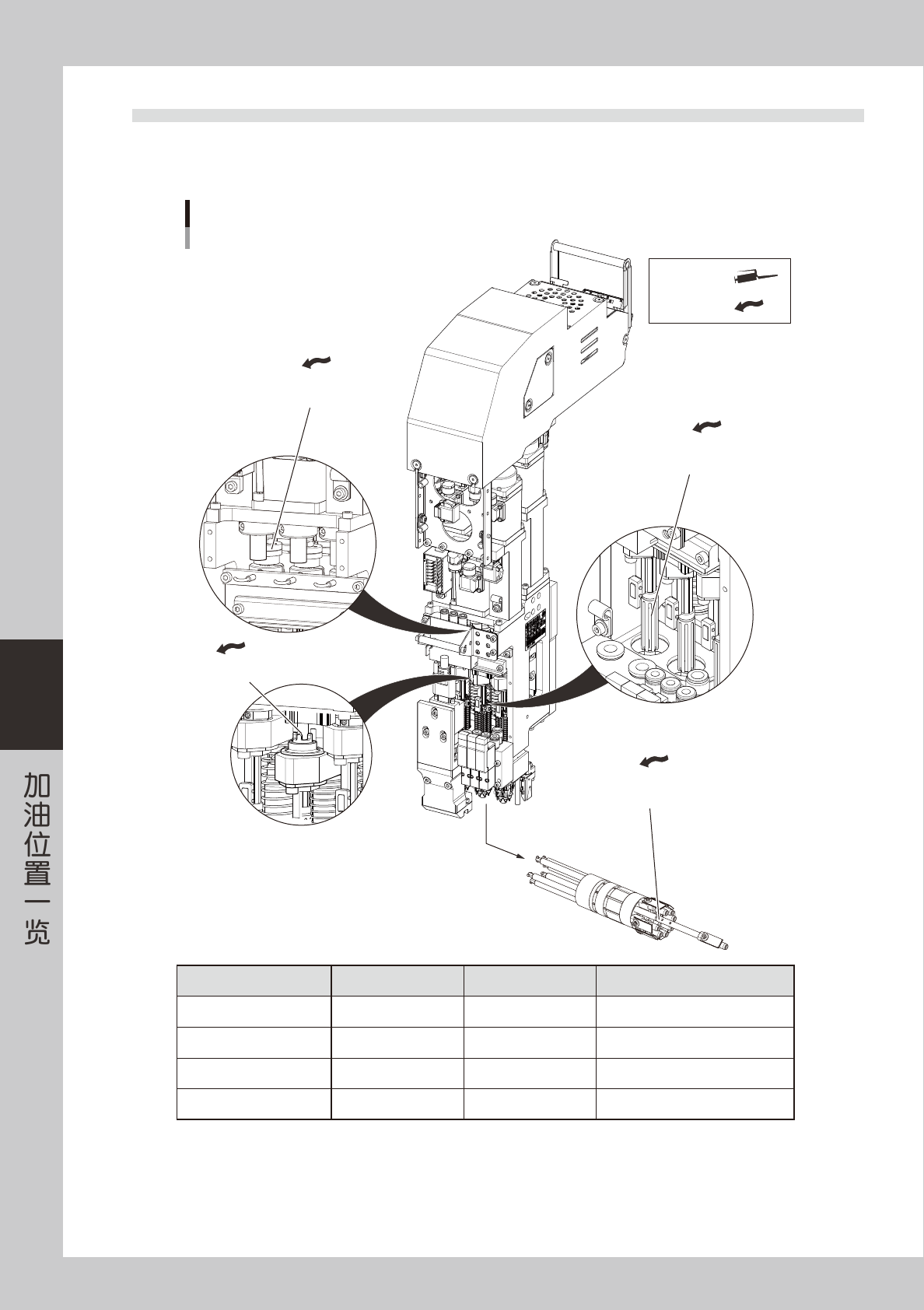

2.5 贴装头部
2.5.1 HS 贴装头
HS贴装头的加油位置
剪式齿轮、主轴、离合器、吸嘴轴
润滑油枪 ：
用手涂抹 ：
剪式齿轮
用手涂抹
离合器
用手涂抹
主轴
用手涂抹
吸嘴轴
用手涂抹
加油部位 加油位置 频率 加油方法
剪式齿轮 每台贴装头
3
处
1
次
/
年 用手涂抹
离合器 每台贴装头
3
处
1
次
/
年 用手涂抹
主轴 每台贴装头
3
处
1
次
/
年 用手涂抹
吸嘴轴 每台贴装头
24
处
1
次
/ 3
个月 用手涂抹
55507-N5-10
