附录 目录 1. 机器规格 A- 1 1.1 气压调节部 A- 1 1.2 电源连接部 A- 2 1.3 机器间输入、输出用接口 A- 3 1.3.1 PREVIOUSINTERFACE A- 3 1.3.2 NEXTINTERFACE A- 4 2. 关于保修 A- 5
5-13
5

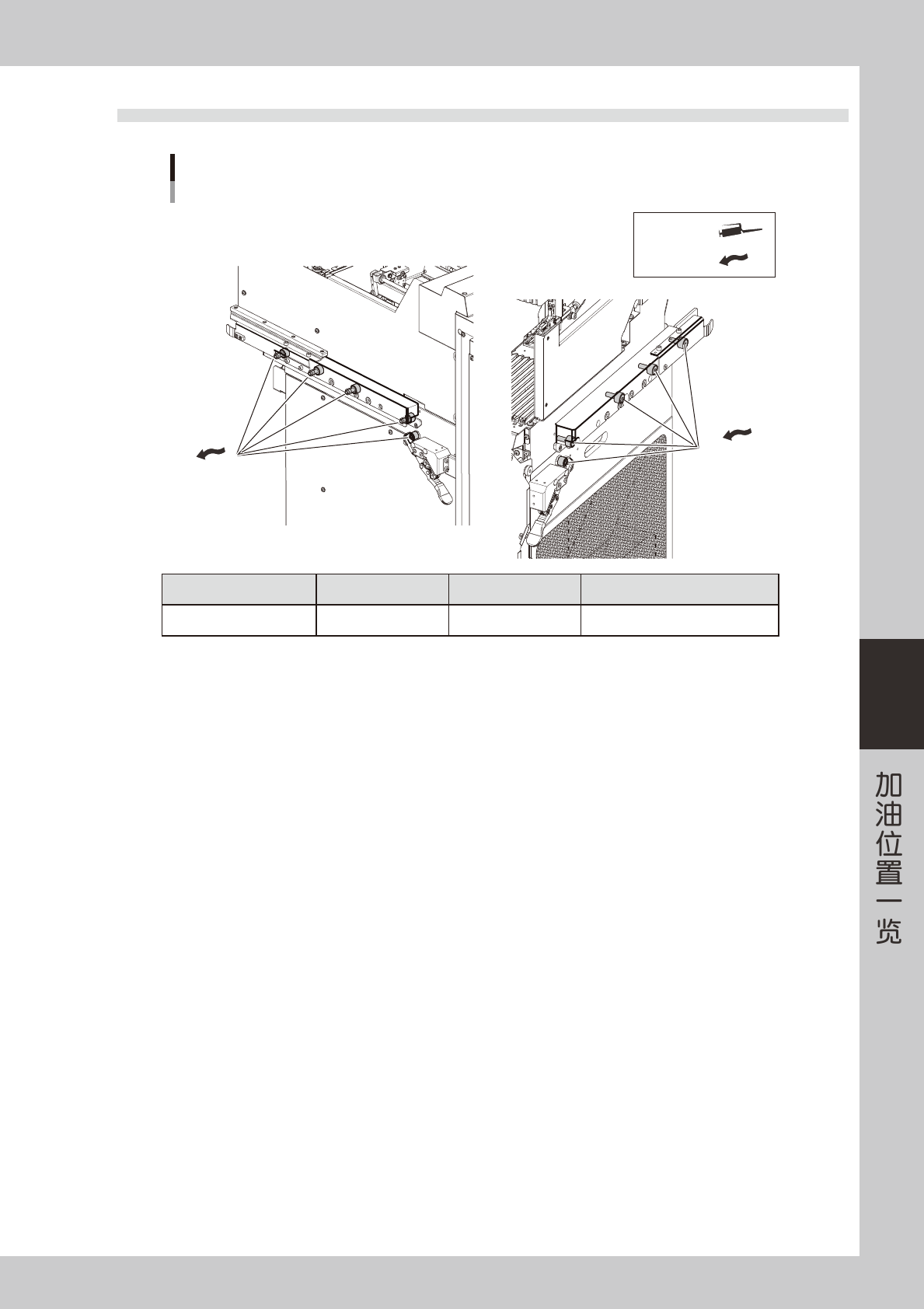

3.4 cATS 料车两侧
cATS料车两侧
凸轮从动轴承
润滑油枪 ：
用手涂抹 ：
cATS料车右侧
凸轮从动轴承
cATS料车左侧
凸轮从动轴承
加油部位 加油位置 频率 加油方法
两侧凸轮从动轴承
10
1次/月 用手涂抹
55512-N5-00
A-1
A
1.机器规格

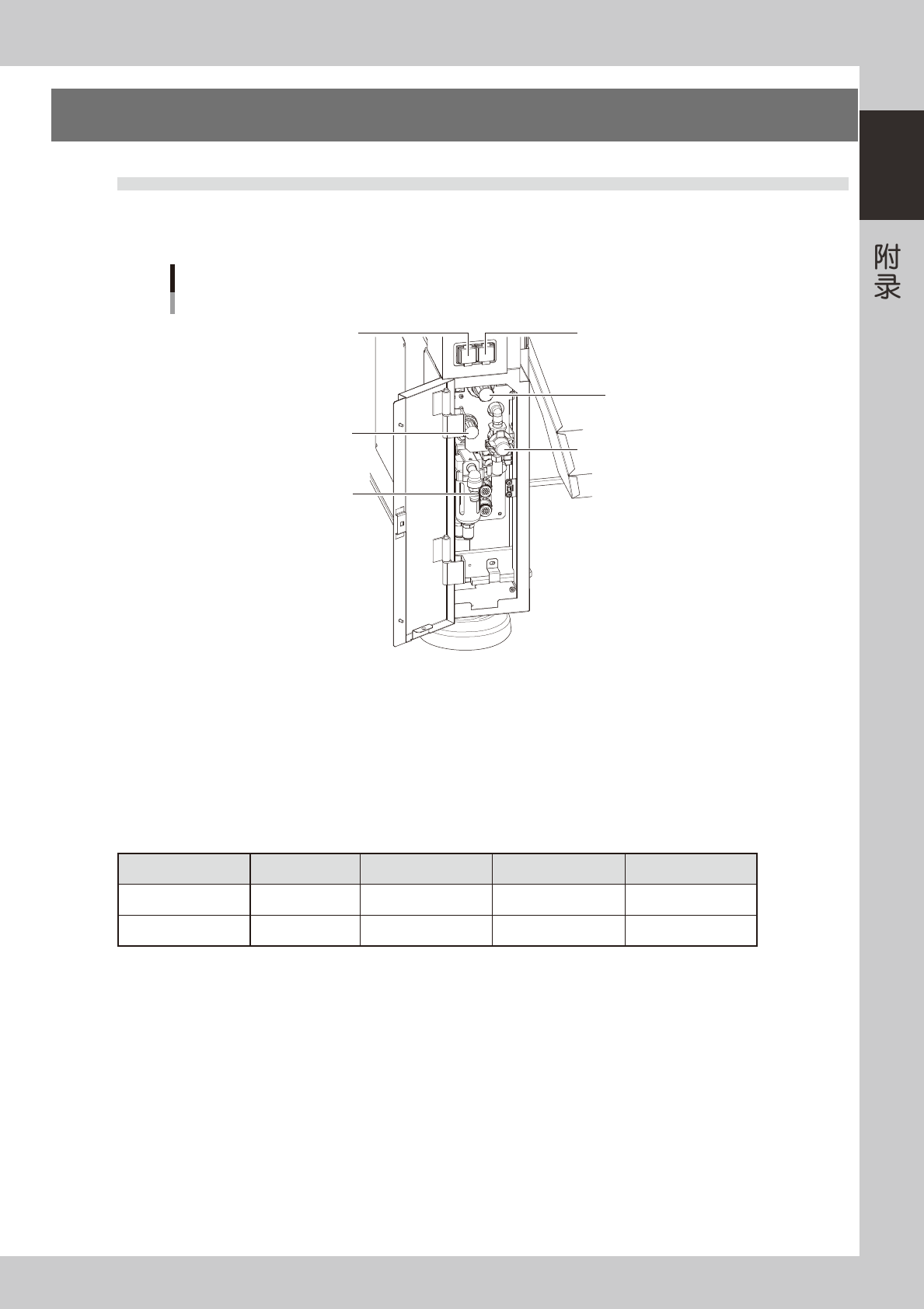

1.1 气压调节部
贴片机背面左下方面板内，装备有向贴片机气动部供给压缩空气的气压调节部。气压调节部必须设置为如下所示
的适当值。
气压调节部
显示设定气压
[PNEUMATIC]
设定气压调节部
[PNEUMATIC]
供气/排气开关
显示贴装头的气压
[HEAD BLOW]
贴装头气压调节部
[HEAD BLOW]
气源插口
55A01-N5-00
■ 供给气压
供给气压，是指供给本贴片机的通过压力调节器进行气压设定前的气源压力。
必须在下列范围内供给。
YSM40 ：0.45MPa
～
0.70MPa
■ 气压的显示
一般以绿色显示，如果气压达到上限或下限 ( 即，检出气压下降 ) 时 , 会报错并变为红色显示。
■ 设定气压与气压的上下限值
各类型贴装头 设定值 下限值 上限值
设定气压 通用 0.40Mpa (±0.01) 0.39Mpa 0.41Mpa
贴装头的气压 通用 0.040Mpa (±0.001) 0.039Mpa 0.041Mpa
■ 供气 / 排气开关
向右旋转此开关，可以切断供气。此外还可以排出空气通道内的残留气体。
■ 气源插口
连接装有日东工器快速接头 40SH 的内径在 8mm 以上的输气管，并使用通过空气干燥器和空气过滤器净化过的压缩空气。
