1-2 1 1.2 定期点检与清洁的重要性 在贴片机的维修保养作业中，定期点检与清洁占有非常重要的地位。不重视点检、清洁等作业，将无法充分发挥 机器的性能，还会影响贴装质量，导致机器发生故障。 例： · 吸嘴脏污，会导致吸嘴误识别，产生不贴装现象。 · 输气管脏污，会导致多次发生吸料、贴料不良现象。 · 不及时点检送料器、送料器架，会导致发生吸料错误。 · 光学装置 ( 相机、照明等 ) 脏污，会导致发生识别不良。 · …
1-1
1
1.保持机器的性能
为持续保持已购机器的性能，在优良环境中使用机器是首要条件。在此基础上坚持日常维护和定期点检也是不可
缺少的重要保证。
1.1 必备条件和环境条件
■ 使用气源
项目 内容
气压
供给气压 ：
0.45MPa
设定气压 ：
0.40MPa
(
0.39MPa
〜
0.41MPa
)
贴装头的气压 ：
0.040MPa
(
0.039MPa
〜
0.041MPa
)
耗气量
HS
贴装头 (
4
梁)
：
平均为
160Nl/min
、最大为
240Nl/min
HS
贴装头 (
2
梁)
：
平均为
110Nl/min
、最大为
180Nl/min
MU
贴装头 (
2
梁、
4
梁)
：
平均为
30Nl/min
、最大为
140Nl/min
FL
贴装头 (
2
梁、
4
梁)
：
平均为
30Nl/min
、最大为
140Nl/min
使用条件
必须使用内径为 8mm 以上的输气管。
必须使用通过空气干燥器、空气过滤器净化过的空气。
■ 使用电源
项目 内容
电源 三相交流
200/208/220/240/380/400/416V
(
±10%
)
频率
50Hz/60Hz
电源功率
13.9kVA
平均耗电量
3.2kW
使用电源线 电源线导体横截面积在
5.5mm
2
以上
■ 环境条件
项目 内容
噪声 必须满足
EN61000-6-2
通用标准。
湿度
20
〜
80%
( 无结露现象 )
最佳范围 ：
50
〜
60%
温度
15
〜
35
℃间能保证机器的功能，
20
〜
28
℃间能保证机器的精度。
过电压类别
category
Ⅲ
污染等级
degree 2
高度 海拔
1000m
以下
地面状态
选择平坦、抗震强度高的地面。
禁止使用木制地板。
地面平整度 前后同时使用一次性换料车时，含机器正下方地面在内的平整度必须在
10mm
以内。
地面承重强度 确保在约
1000kg/m
2
以上。
n
要点
为防止静电，务必确保湿度在 40％以上。此外，使用工业用加湿器时，务必使用纯水。
1-2
1
1.2 定期点检与清洁的重要性
在贴片机的维修保养作业中，定期点检与清洁占有非常重要的地位。不重视点检、清洁等作业，将无法充分发挥
机器的性能，还会影响贴装质量，导致机器发生故障。
例：
· 吸嘴脏污，会导致吸嘴误识别，产生不贴装现象。
· 输气管脏污，会导致多次发生吸料、贴料不良现象。
· 不及时点检送料器、送料器架，会导致发生吸料错误。
· 光学装置 ( 相机、照明等 ) 脏污，会导致发生识别不良。
· 各轴不及时加油，会导致发生异响。
· 不及时对阀等进行点检，会导致固定、传送基板失败。
以上是具有代表性的例子，它说明不重视定期点检与清洁是导致机器发生故障的重要原因。因此，建议定期进行
点检与清洁，使机器始终处于最佳的运行状态。
1-3
1
2.维修保养作业前的准备
为持续保持机器的性能，必须及时更换随机器运行逐渐失去功效的易耗件。本手册主要以易耗件的更换方法为中
心介绍。同时也介绍发生故障时，用户自身可以简单进行更换的零部件。

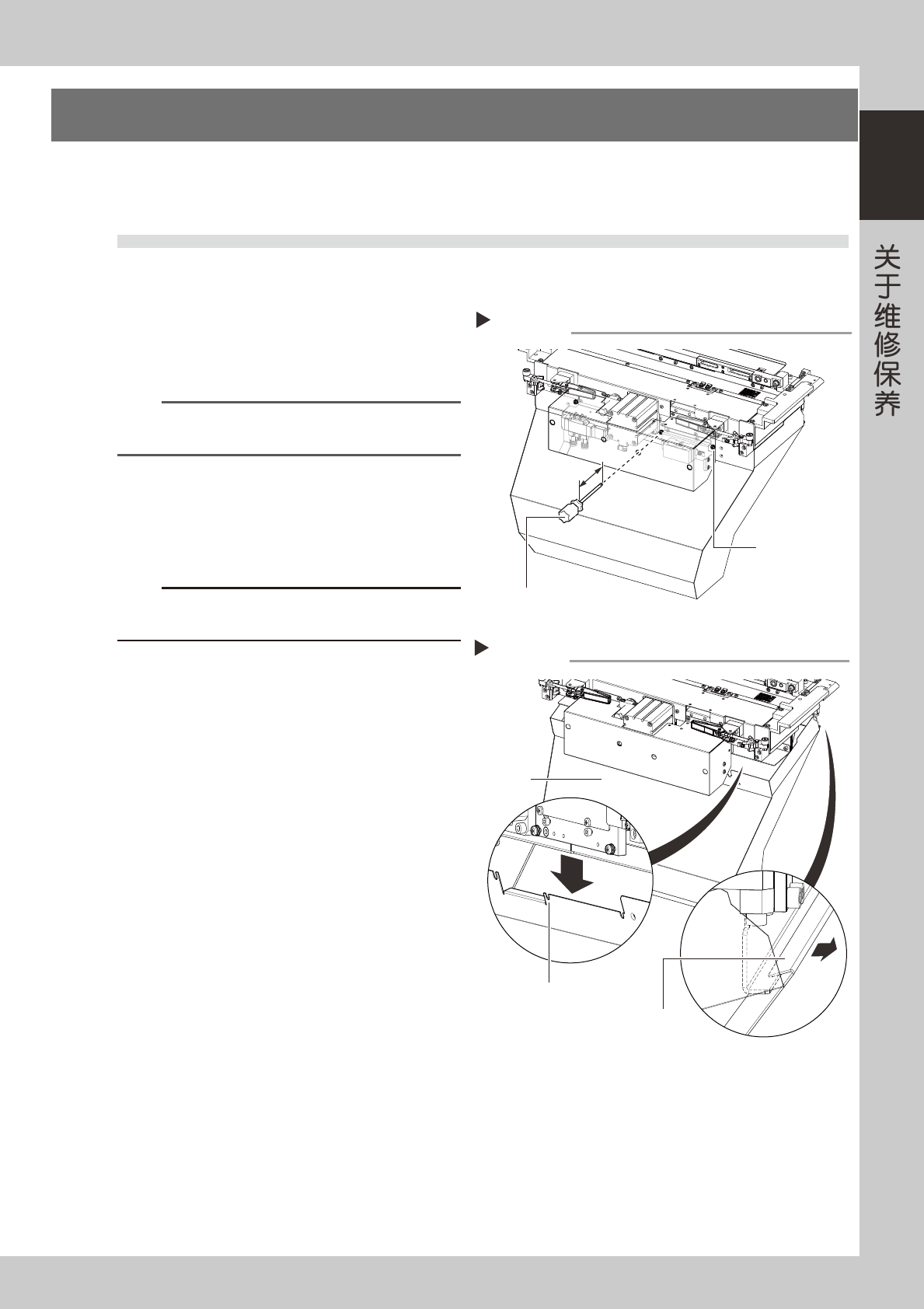

2.1 切带机部排带通道的拆卸
为便于维修保养机器内部，进行维修保养之前，请先拆下切带机部的排带通道。
下面，介绍拆卸排带通道的方法。
1
拧松排带通道的固定螺钉。
如右图所示，用十字螺丝刀拧松固定排带通道的 4
处固定螺钉。
n
要点
不必拆下排带通道的固定螺钉，只需稍微拧松就可以取下排
带通道。建议使用杆长超过 100mm 的十字螺丝刀。
55100-N5-00
2
拆卸排带通道。
如右图所示，将排带通道向下滑动后，松开后侧的
挂钩部，就可以取下排带通道。
c
注意
拧松所有固定螺钉后，排带通道会下落。因此，在拧松最后 1
处固定螺钉时，最好边托着排带通道边拆卸。
55101-N5-00
3
将排带通道装回原位。
维修保养结束之后，按照与拆卸时相反的步骤安装
排气通道。
拧松排带通道的固定螺钉
Step 1
排带通道固定螺钉
(4处)
十字螺丝刀
100mm以上
拆卸排带通道
Step 2
排带通道
排带通道固定螺钉的
安装部 (切口)
挂钩部
