2-4
2
1.吸嘴状态的检查
如果吸嘴前端粘附锡膏或吸嘴孔堵塞，可能导致发生吸料错误或识别错误。如果吸嘴的回弹动作迟钝也会导致
发生吸料、贴料错误。为了防止上述错误的发生，必须定期对各个吸嘴进行点检、清洁。
1.1 通过软件系统检查
■ 吸嘴脏污的检查方法 ( 使用 [ 检查吸嘴状态 ] 按钮 )
此处所说的“吸嘴脏污”是指吸嘴的前端因粘附锡膏而发亮的状态。它是导致识别装置将发亮部分误识别为元件
的重要原因。判断吸嘴的脏污状态，需在没有吸附元件的状态下，用相机识别吸嘴前端，检查吸嘴的状态。
e
1
移动贴装头。
按紧急停机按钮，将贴装头移至便于拆装吸嘴的
位置。
2
按 [ 检查吸嘴状态 ] 按钮。
1. 解除贴片机的紧急停机状态。
2. 打开生产设计画面，按“实用工具”分组框中
的 [ 检查吸嘴状态 ] 按钮。
56200-N5-00
3
选择执行的内容。
确认提示内容，选择下列按钮之一。
■ 选择[是]时
自动更换吸嘴，对所有吸嘴进行确认。
■ 选择[否]时
对当前安装在贴装头上的吸嘴中的对象吸嘴进行确认。
56201-N5-00
4
确认画面提示内容。
确认画面的提示内容，如果为 NG，需清洁吸嘴。
n
要点
一般，贴片机出厂时，确认吸嘴状态的对象已设置为
Type502A 吸嘴。
按[检查吸嘴状态]按钮
Step 2
[检查吸嘴状态]按钮
选择执行内容
Step 3
[否]时
2-5
2

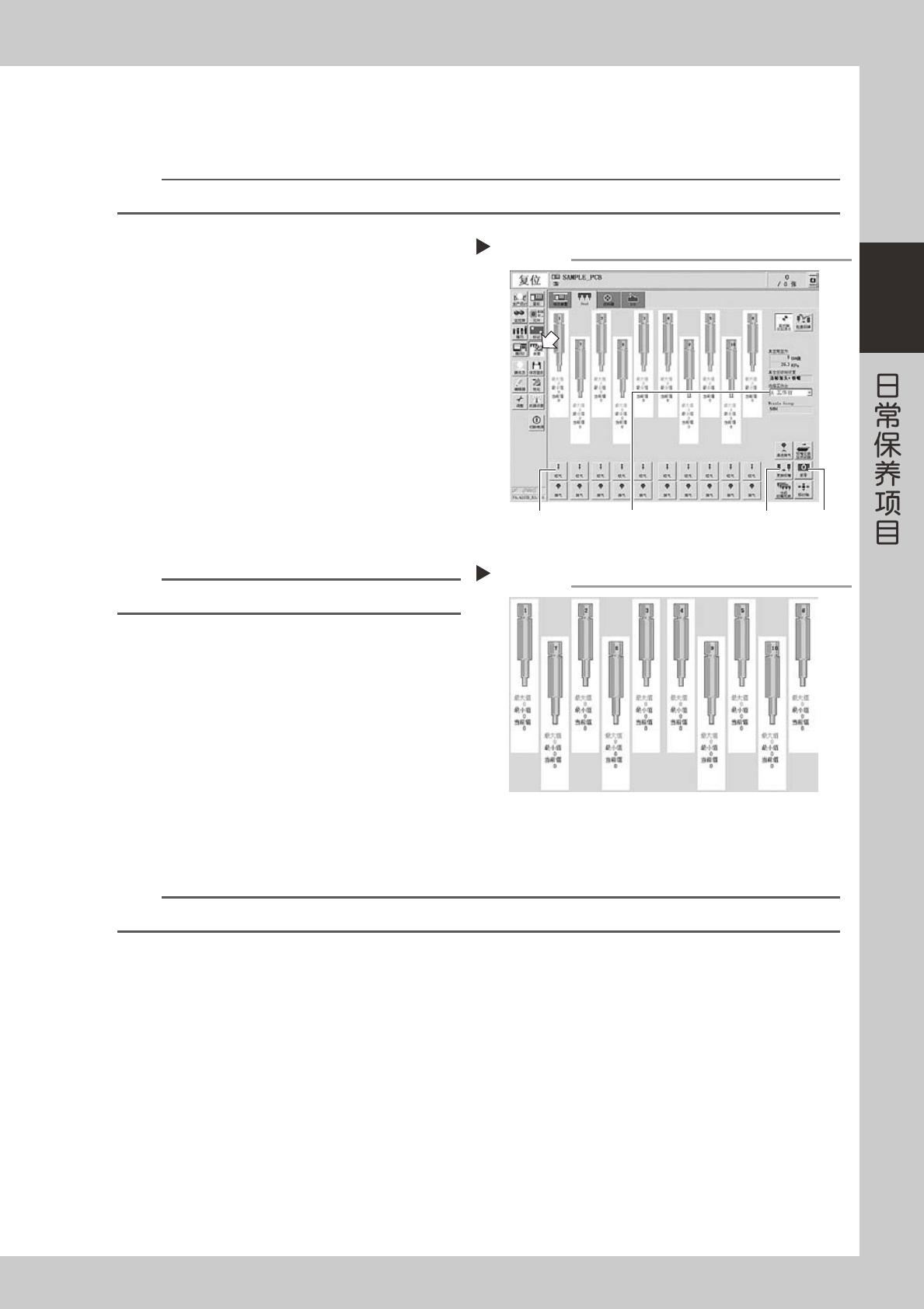

■ 检查吸嘴堵塞的方法 ( 使用 [ 装置 ] -“Head”选项卡画面 )
此处所说的“吸嘴堵塞”是指吸嘴孔被锡膏等粘附，即使没有吸附元件，负荷压力也呈上升状态。这是导致不贴
装等错误现象发生的原因之一。下面，以 MU 贴装头的 Type502A 为例介绍检查吸嘴堵塞的方法。
n
要点
除下列示例以外的各类型贴装头的吸嘴规格值，请参阅本章后述“1.1.1 吸嘴释放时的真空级别”。
e
1
安装吸嘴。
按紧急停机按钮，在所有工作台的贴装头上安装
Type502A 吸嘴。配备有吸嘴交换站的贴片机，按 [ 更
换吸嘴 ] 按钮，更换吸嘴。
56202-N5-00
2
使数值复零。
打开 [ 装置 ] -“Head”选项卡画面，按画面右下方
的 [ 复零 ] 按钮，使真空级别值复零。切换工作台，
使所有工作台的数值复零。
3
使负压产生。
在 [ 装置 ] -“Head”选项卡画面，按所有贴装头的
[ 吸气 ] 按钮，打开吸气，数值上升后，过 5 〜 10
秒再次按 [ 吸气 ] 按钮关闭吸气。切换工作台，使
所有工作台的贴装头产生负压。
n
要点
HS 贴装头时，必须以吸嘴为单位使负压产生。
4
读取数值。
读取 Head 画面上用红字显示的最大值，切换工作
台读取所有最大值。如果读取的数值在 75 以下属
正常范围。如果数值超过 75 则说明吸嘴孔可能脏
污，需清洁吸嘴。
56203-N5-00
n
要点
如果清洁吸嘴孔后又进行了 Step1 〜 4 的操作，仍然没有恢复正常数值的话，可能是花键轴内有脏污。
使负压产生
Step 1~3
[更换吸嘴]按钮
[复零]按钮[吸气]按钮
“选择工作台”下拉框
确认负压
Step 4
2-6
2
1.1.1 吸嘴释放时的真空级别
下表中的规格值使用的是真空压力值。
受气源与环境的影响，此值会有些许差异。因此，上述规格值仅供参考。
■ 开放状态下的规格值一览表
贴装头类型 吸嘴 开放状态下的规格值 备注
MU 贴装头
Type500A 180 以下
标准吸嘴Type501A 120 以下
Type502A 75 以下
Type510A 180 以下
窄邻接面吸嘴
Type511A 150 以下
Type512A 100 以下
Type513A 60 以下
Type503A/Type514A* 30 以下
Type504A/Type515A* 30 以下
Type506A/Type517A* 40 以下
Type507A/Type518A* 30 以下
无吸嘴 30 以下
HS 贴装头
Type501A 120 以下
标准吸嘴
Type502A 75 以下
Type510A 165 以下
窄邻接面吸嘴
Type511A 140 以下
Type512A 100 以下
Type513A 75 以下
无吸嘴 50 以下
FL 贴装头
Type601A 120 以下
Type602A 75 以下
Type603A* 30 以下
Type604A* 30 以下
带 O 型圈
Type605A* 30 以下
Type606A* 40 以下 带
V
切槽
无吸嘴 30 以下
n
要点
有 * 号的吸嘴，如果超过了上表所示的规格值时，可能贴装头内的空气通道有脏污。
