第 3 章 定期保养项目
目录
1. 每周 3-1
1.1 吸嘴的点检 3-1
1.1.1 回弹部的点检 3-1
1.1.2 吸嘴弹簧片的状态确认 3-2
1.1.3 吸嘴弹簧片的更换 3-3
1.2 吸嘴的清洁 3-8
1.2.1 吸嘴回弹部的清洁 3-8
1.2.2 吸嘴空气通道的清洁 3-9
1.2.3 吸嘴前端部的清洁 3-10
1.3 多视觉相机照明保护玻璃的清洁 3-11
2. 每月 3-12
2.1 转塔部 3-13
2.1.1 转塔部的拆卸清洁 3-13
2.1.2 一次性清洁转塔部 ( 超声波清洗器 ) 3-16
2.2 X 轴部 3-19
2.2.1 X 轴滚珠丝杆的清洁与加油 (4 梁机型 ) 3-19
2.2.2 X 轴滚珠丝杆的清洁与加油 (2 梁机型 ) 3-21
2.2.3 X 轴导轨的清洁与加油 (4 梁机型 ) 3-23
2.2.4 X 轴导轨的清洁与加油 (2 梁机型 ) 3-25
2.3 Y 轴部 3-26
2.3.1 Y 轴导轨的清洁与加油 (4 梁机型 ) 3-26
2.3.2 Y 轴导轨的清洁与加油 (2 梁机型 ) 3-28
2.4 传送部、其它 3-29
2.4.1 检测基板的传感器 3-29
2.4.2 检测送料器翘起的传感器 3-29
3. 3 个月 3-30
3.1 MU 贴装头 3-30
3.1.1 空气滤芯的清洁与更换 3-30
3.2 HS 贴装头 3-31
3.2.1 空气滤芯的清洁与更换 3-31
3.3 FL 贴装头 3-32
3.3.1 空气滤芯的清洁与更换 3-32
3.3.2 花键轴的清洁与加油 3-33
3.3.3 滚珠丝杆的清洁与加油 3-33
3.4 吸气扇部过滤网的清洁 3-34
3.4.1 过滤网的清洁 3-35
4. 6 个月 3-36
4.1 相机照明装置的清洁 3-36
4.1.1 基准标记识别相机 3-36
4.1.2 多视觉相机 3-37
4.1.3 侧面视觉相机 3-38
4.1.4 侧面视觉相机 (HS 贴装头 ) 3-39
5. 1 年 3-40
5.1 MU 贴装头 3-40
5.1.1 花键轴的清洗 3-40
5.2 HS 贴装头 3-42
5.2.1 滚珠轴承罩与主轴的清洁与加油 3-42
5.2.2 剪式齿轮的清洁与加油 3-43
5.2.3 离合器与挂钩部的清洁与加油 3-44
5.2.4 切换阀部密封垫片的清洁 3-45
5.3 FL 贴装头 3-46
5.3.1 花键轴的清洗 3-46
5.3.2 剪式齿轮的清洁与加油 3-47
5.4 传送部 3-48
5.4.1 传送带的点检与导轨的清洁 3-48
5.5 W 轴部 3-50
5.5.1 W 轴滚珠丝杆的清洁与加油 3-50
5.5.2 W 轴导轨的清洁与加油 3-51
5.5.3 6 角花键轴的清洁与加油 3-52
5.6 PU 轴 3-53
5.6.1 PU 轴滚珠丝杆的清洁与加油 3-53
5.7 控制箱部 3-54
5.7.1 过滤网的清洁 3-54
5.8 气、雾过滤器 3-55
5.8.1 过滤杯的清洁与滤芯的更换 3-55
3-1
3
1.每周
每周必须进行的项目主要以点检和清洁为中心进行。
1.1 吸嘴的点检
如果吸嘴的回弹动作不良，会导致发生吸料错误。为了防止此错误的发生，必须定期对各个吸嘴进行点检。
1.1.1 回弹部的点检
确认吸嘴的回弹状态。用手指按压后可正常回弹则说明没有问题，回弹不顺畅则会引起吸料错误和识别错误。
c
注意
按压吸嘴前端进行确认时，请勿按压过渡。只需按压 1mm 左右即可。

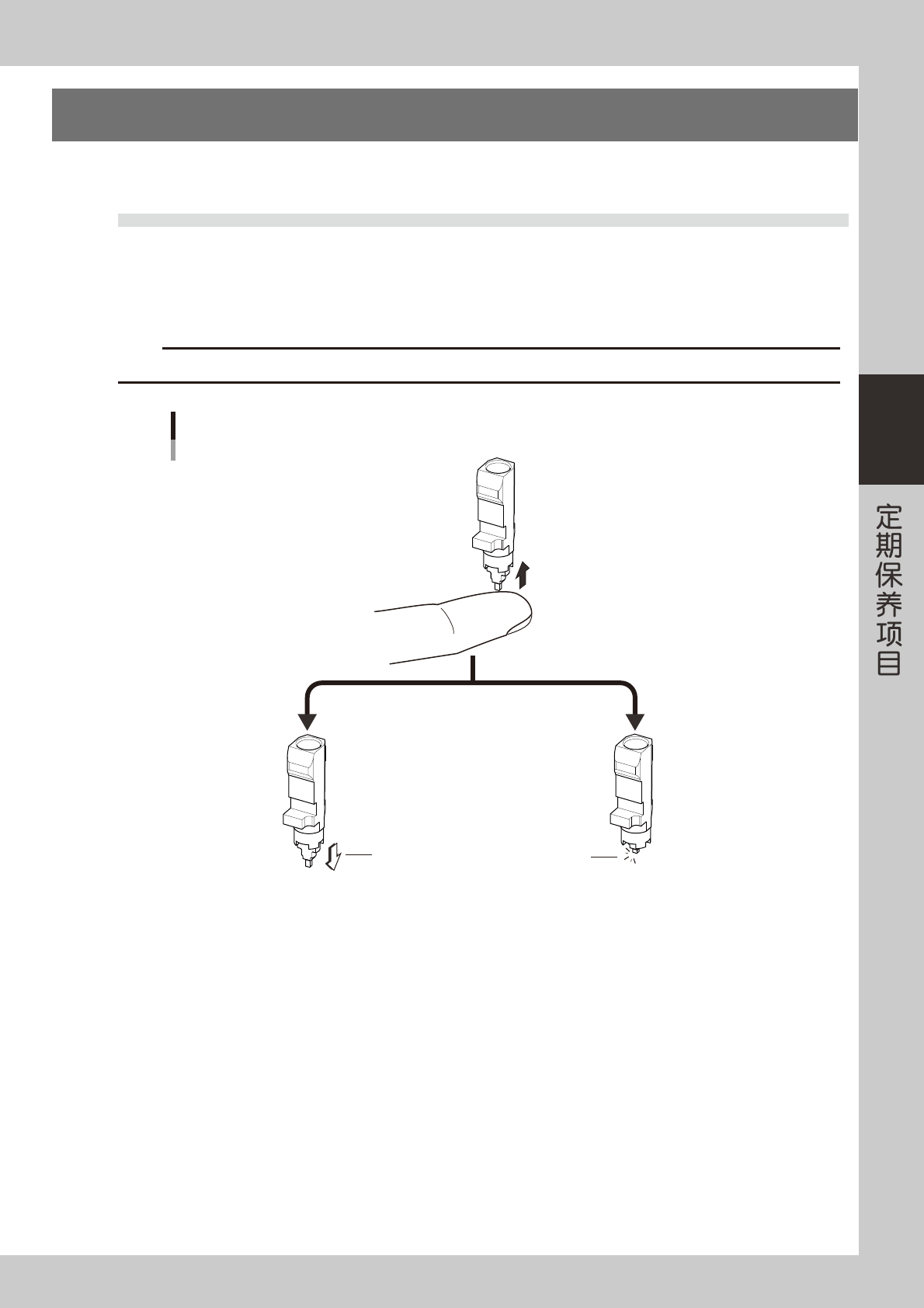

吸嘴的回弹状态
以Type502A吸嘴为例
用手指按压吸嘴前端部
1mm左右
复原
复原不顺畅
无法复原
OK
NG
