3-5 3 5 更换弹簧片。 1. 用十字精密螺丝刀拆下装配螺钉，取下弹簧片。 2. 将吸嘴轴插入 HS 贴装头用吸嘴弹簧片安装工 具 ( 以下简称“安装工具”) 之后，将新的弹簧 片预固定在吸嘴轴上。 3. 如右图所示，边将吸嘴轴抵在墙壁上边将弹簧 片对准安装工具槽固定。 4. 将换上了新弹簧片的吸嘴轴从安装工具中取出。 n 要点 将吸嘴轴抵在墙壁上时，请务必选择稳固的墙壁。 55392-N5-10 6 检查安装状态。 1. 将吸嘴插…

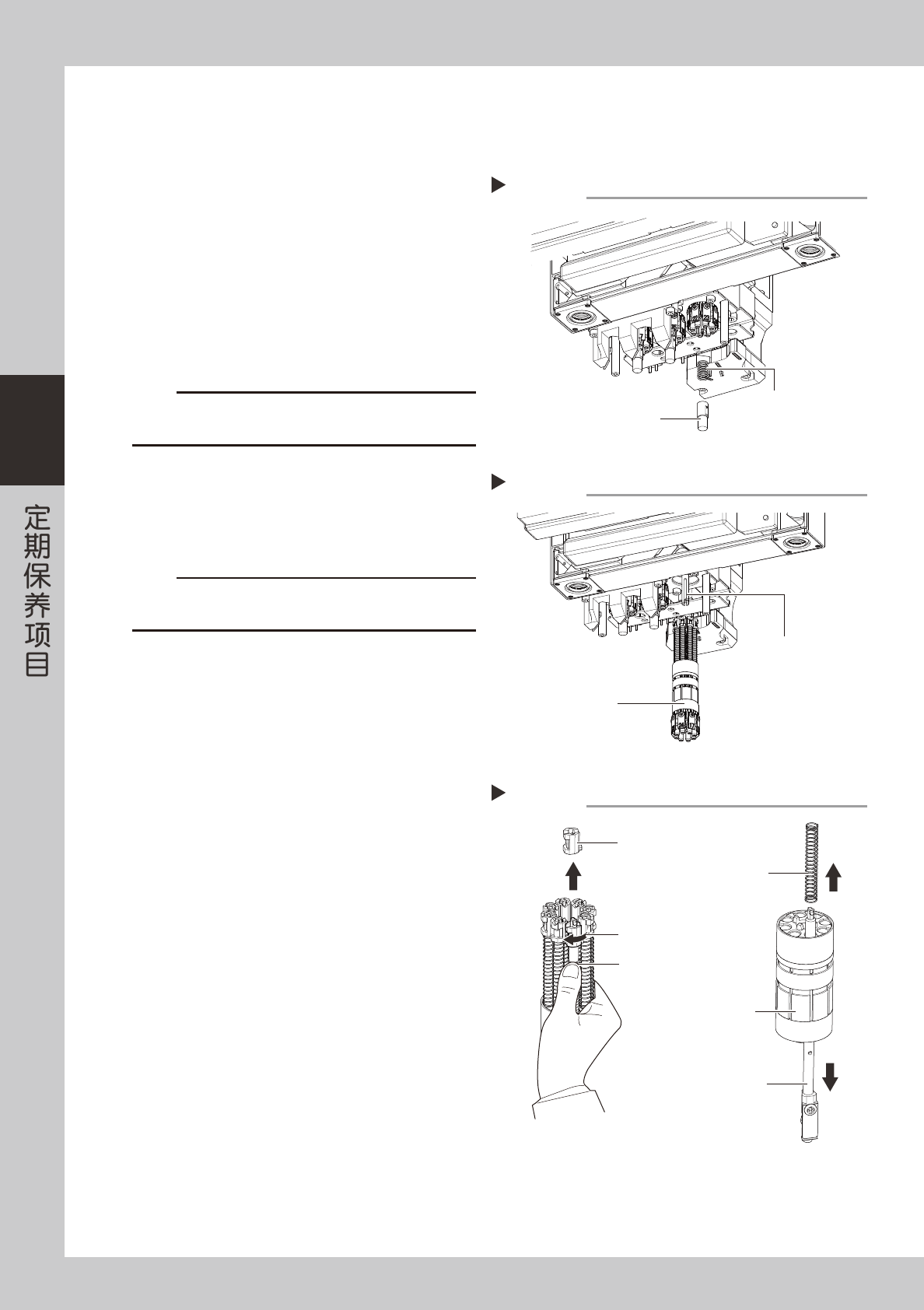

3-4
3
■ HS 贴装头
更换 HS 贴装头的弹簧片，请按照下列操作步骤拆下转塔之后再进行。
配备吸嘴交换站时，请先使所有吸嘴被放回吸嘴交换站之后，再进行。
e
1
拆卸弹簧座。
1. 按下紧急停机按钮。
2. 如右图所示，边将弹簧座向上按边向右转动。
3. 拆下弹簧座与弹簧。
55357-N5-10
2
拆卸转塔。
从贴装头组件上拔下转塔。
55358-N5-10
c
注意
‧
拔下转塔时，请勿触碰侧面视觉相机等的照明。
‧
务必给拆下的转塔部作上记号，以便再装回原来的位置。
3
拆卸固定块。
如右图所示，在按住弹簧的状态下将固定块旋转
90 度后，向上拔出。
55371-N5-00
c
注意
按住弹簧的手指请勿在中途松开，否则弹簧与固定块会被弹
出导致丢失。
4
拔出吸嘴轴与弹簧。
将所有吸嘴轴与弹簧从转塔架中拔出。
Step 1
拆卸弹簧座
弹簧座
弹簧
Step 2
拆卸转塔
转塔
主轴
拆卸固定块
Step 3
按住弹簧
弹簧
旋转90度
转塔架
吸嘴轴
固定块

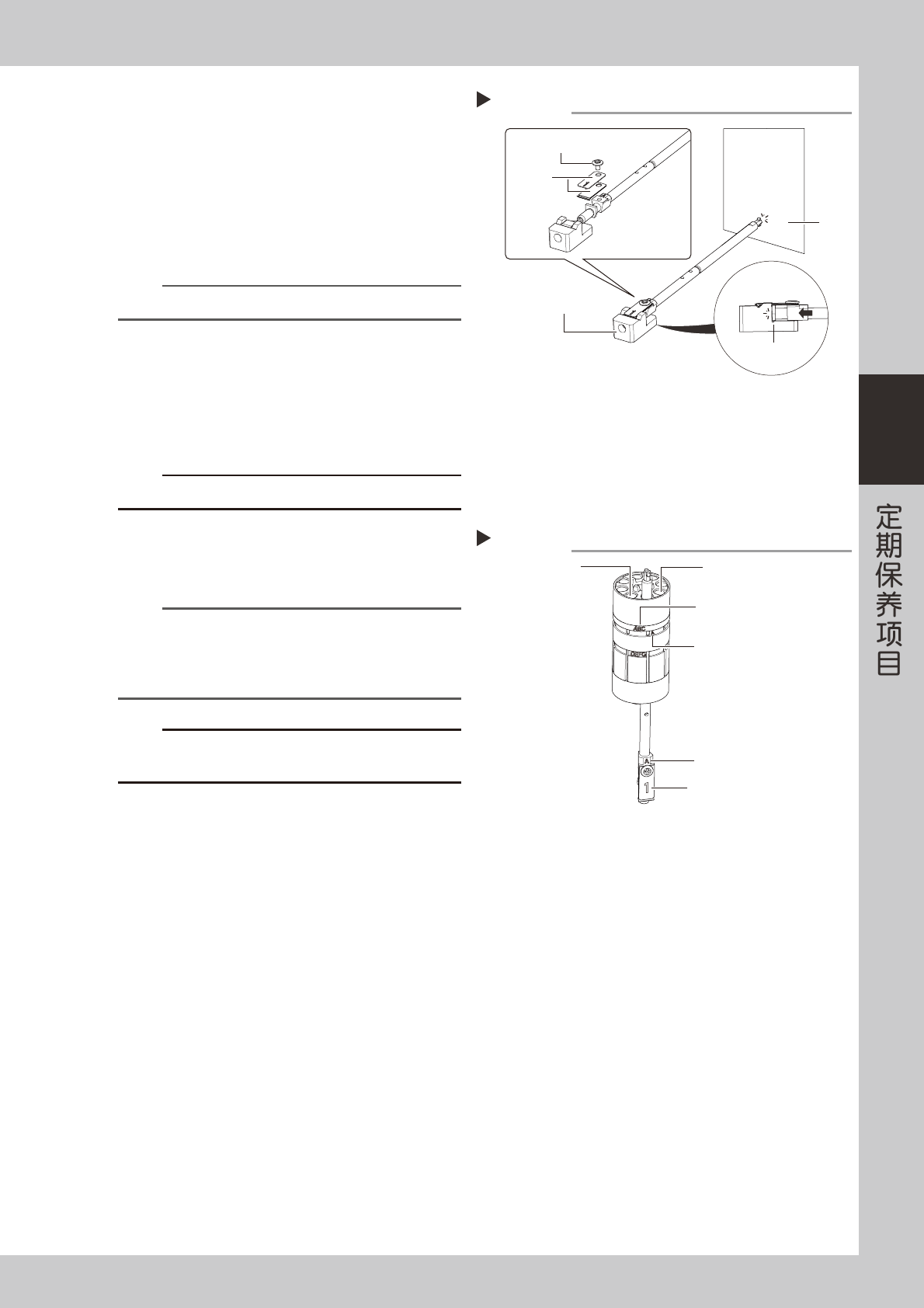

3-5
3
5
更换弹簧片。
1. 用十字精密螺丝刀拆下装配螺钉，取下弹簧片。
2. 将吸嘴轴插入 HS 贴装头用吸嘴弹簧片安装工
具 ( 以下简称“安装工具”) 之后，将新的弹簧
片预固定在吸嘴轴上。
3. 如右图所示，边将吸嘴轴抵在墙壁上边将弹簧
片对准安装工具槽固定。
4. 将换上了新弹簧片的吸嘴轴从安装工具中取出。
n
要点
将吸嘴轴抵在墙壁上时，请务必选择稳固的墙壁。
55392-N5-10
6
检查安装状态。
1. 将吸嘴插入吸嘴轴前端，检查吸嘴与弹簧片之
间无缝隙。
2. 用手反复拆装吸嘴数次，检查没有松动。
c
注意
配备吸嘴交换站时，务必将所有吸嘴放回吸嘴交换站。
7
将吸嘴轴插入转塔架。
转塔架上刻有序列号。从序列号的右侧开始按弹簧
片上的刻印编号 (1、2、3......) 的顺序插入吸嘴轴。
参考
各个转塔的吸嘴轴编号 ：
转塔 1 ：1、2、3 〜 8
转塔 2 ：9、10、11 〜 16
转塔 3 ：17、18、19 〜 24
c
注意
请务必将吸嘴轴插回原位 ( 拆下的位置 )。转塔架与吸嘴轴的
等级刻印必须一致。否则，会导致动作不良或贴装精度不良。
55393-N5-00
安装弹簧片
Step 5
弹簧片装配螺钉
弹簧片
HS贴装头用
吸嘴弹簧片安装工具
墙壁
不留空隙
插入吸嘴
Step 7
序列号
(刻印)
等级刻印
等级刻印
弹簧片
(贴装头编号刻印)
2号贴装头
8号贴装头

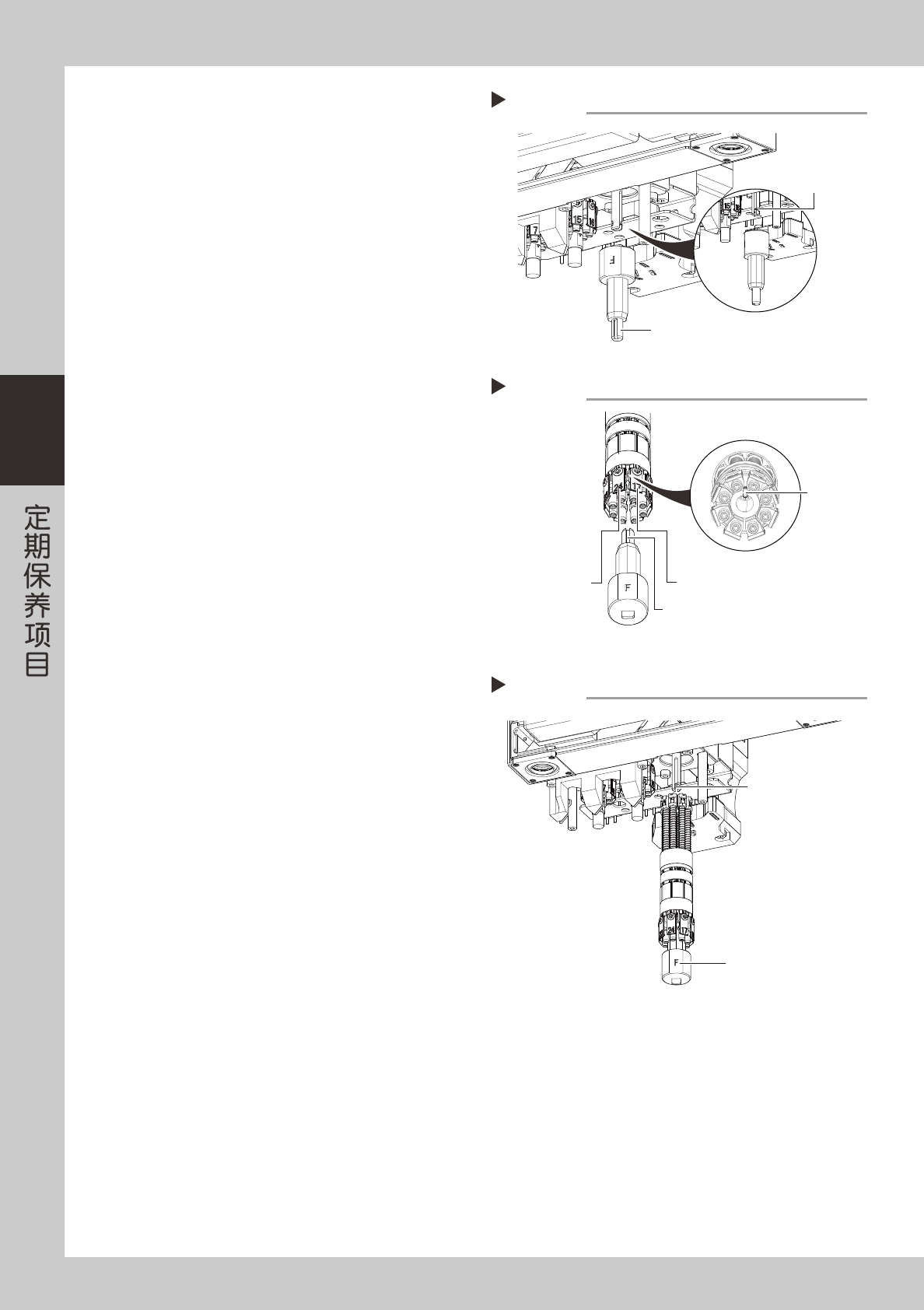

3-6
3
8
固定吸嘴轴。
安装弹簧、固定块，固定吸嘴轴。
9
调整主轴切槽的朝向。
如右图所示，将转塔安装用夹具对准主轴插入之后
转动，使主轴的切槽朝向正面 ( 从正下方看时，主
轴切槽为时钟 12 点时的位置 )。
55395-N5-00
0
安装转塔安装用夹具。
将转塔安装用夹具的切槽对准转塔的定位针插入，
使夹具上的“F”字母正好位于起始贴装头与末尾
贴装头之间。
55396-N5-00
q
将转塔安装在主轴上。
使转塔安装用夹具上的“F”字母对齐主轴切槽之后，
插入转塔。
55397-N5-00
w
拔出转塔安装用夹具。
e
安装弹簧座。
按照与 Step1 相反的步骤安装弹簧座。
r
确认转塔的安装状态。
用手将转塔向左右两个方向各旋转 1 周。如果旋转
过程中被挂时，必须再次拔出转塔。确认固定块的
位置之后，再次从 Step9 开始重新安装转塔。
调整主轴切槽的朝向
Step 9
主轴切槽
转塔安装用夹具
插入夹具
Step 10
定位针
起始贴装头
末尾贴装头
切槽
安装转塔
Step 11
主轴切槽
“F”刻印
