3-12 3 2. 每月 本章节，以点检 X 轴的滚珠丝杆、导轨以及线性标尺与 Y 轴的导轨以及线性标尺之后的清洁与加油为中心介绍每 月需保养的项目。点检要点与注意事项如下。 ■ 点检要点 1. 滚珠丝杆和导轨上是否粘附有异物？ 确认是否有芯片等粘附在滚珠丝杆和导轨上？ 2. 滚珠丝杆和导轨的润滑油使用状态是否适当？ 确认润滑油没有流出、飞溅现象，也没有变色和凝固。 e 3. 滚珠丝杆是否有异响？ 在按下紧急停机按钮的状态下，用手…
3-11
3
1.3 多视觉相机照明保护玻璃的清洁
多视觉相机的照明保护玻璃，如果粘附尘屑等，会导致发生元件识别错误。为了防止此错误，建议定期进行点检
与清洁。
e
为了保障作业安全，务必将贴片机置于紧急停机状态或关闭贴片机的电源主控开关。
1
用光学仪器专用软刷清扫照明保护玻璃
上的尘屑。
55309-N5-00
参考
光学仪器专用软刷为选购件。
2
用无尘纸擦拭照明的保护玻璃。
用浸有镜头清洁剂的无尘纸擦拭照明的保护玻璃。
55310-N5-00
n
要点
务必使用无尘纸擦拭。镜头清洁剂为选购件。
n
要点
进行上述操作仍无法完全清除尘屑时，请参阅本章后述“4.1.2
多视觉相机”。

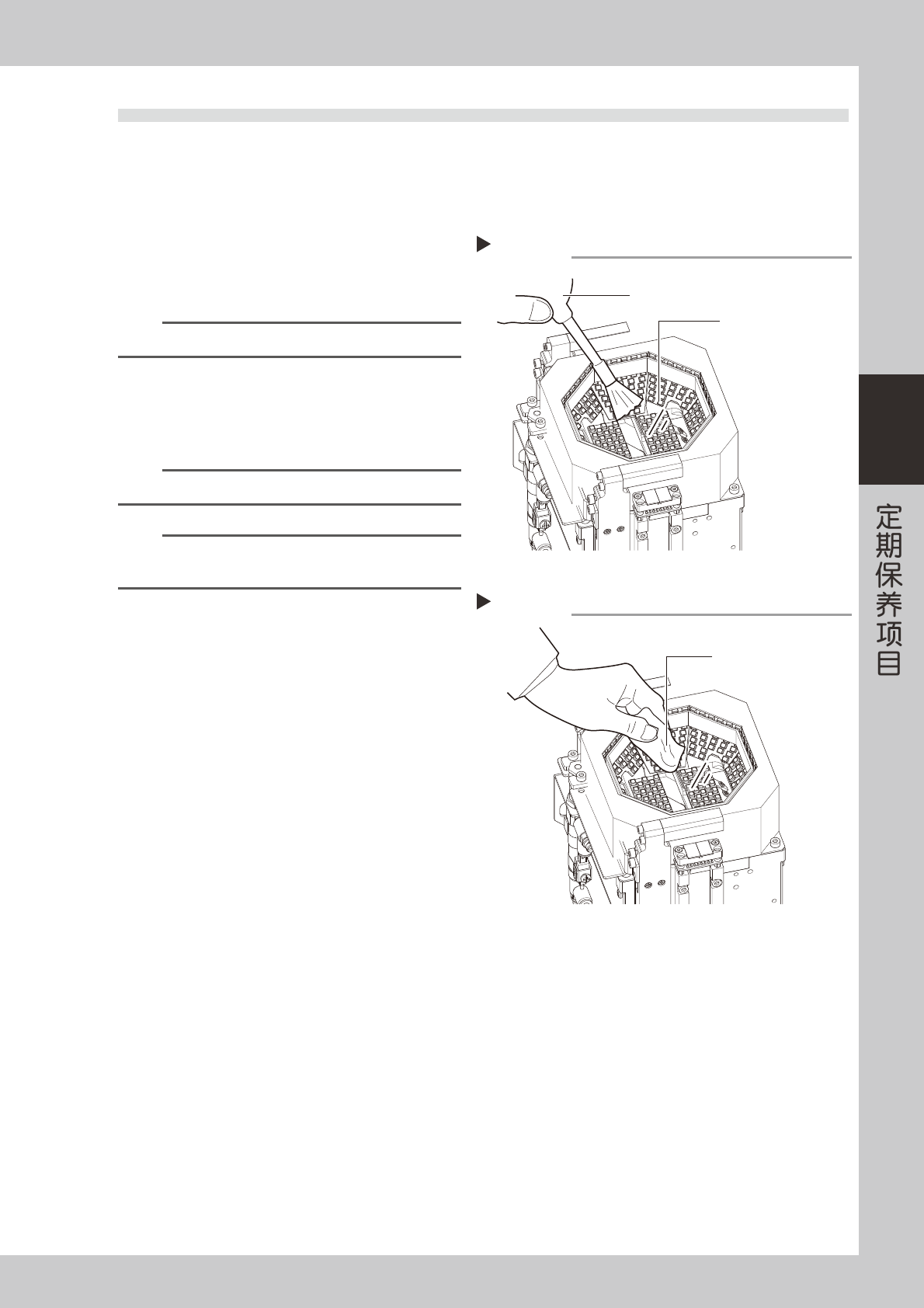

用光学仪器专用软刷清扫尘屑
Step 1
保护玻璃
光学仪器专用软刷
用无尘纸擦拭保护玻璃
Step 2
无尘纸
3-12
3
2.每月
本章节，以点检 X 轴的滚珠丝杆、导轨以及线性标尺与 Y 轴的导轨以及线性标尺之后的清洁与加油为中心介绍每
月需保养的项目。点检要点与注意事项如下。
■ 点检要点
1. 滚珠丝杆和导轨上是否粘附有异物？
确认是否有芯片等粘附在滚珠丝杆和导轨上？
2. 滚珠丝杆和导轨的润滑油使用状态是否适当？
确认润滑油没有流出、飞溅现象，也没有变色和凝固。
e
3. 滚珠丝杆是否有异响？
在按下紧急停机按钮的状态下，用手推动 X 轴检查滚珠丝杆是否有异响。
处理方法
1.芯片等被夹入，是磨损滚珠丝杆和导轨的重要原因。如果有芯片或异物粘附，必须连同润滑油一并擦去或用镊子等除去。
2.参阅后述“清洁、加油”的内容添加润滑油。
3.如果进行了上述第 1. 及第 2. 的处理后仍然无法消除异响，请与 YAMAHA 或代理商联系。
■ 注意事项
w
警告
本贴片机有发生强磁场的部位，维修保养作业中不得不将身体伸入机器内作业时务必注意安全。有关强磁场的注意事项记载在书首
的“安全须知”中，务必仔细阅读。
c
注意
各轴的滚珠丝杆和导轨出现异响时，请与销售代理商或直接与 YAMAHA 联系。客户自行拆开清洁则不在保修范围内。
c
注意
为防止零部件遗失或掉入 Y 轴直线导轨部，务必在下方垫上方巾后再操作。
c
注意
有关润滑油的使用，请参阅第 1 章“2.4.2 加油工具、润滑油”中有关润滑油的使用注意事项。
3-13
3

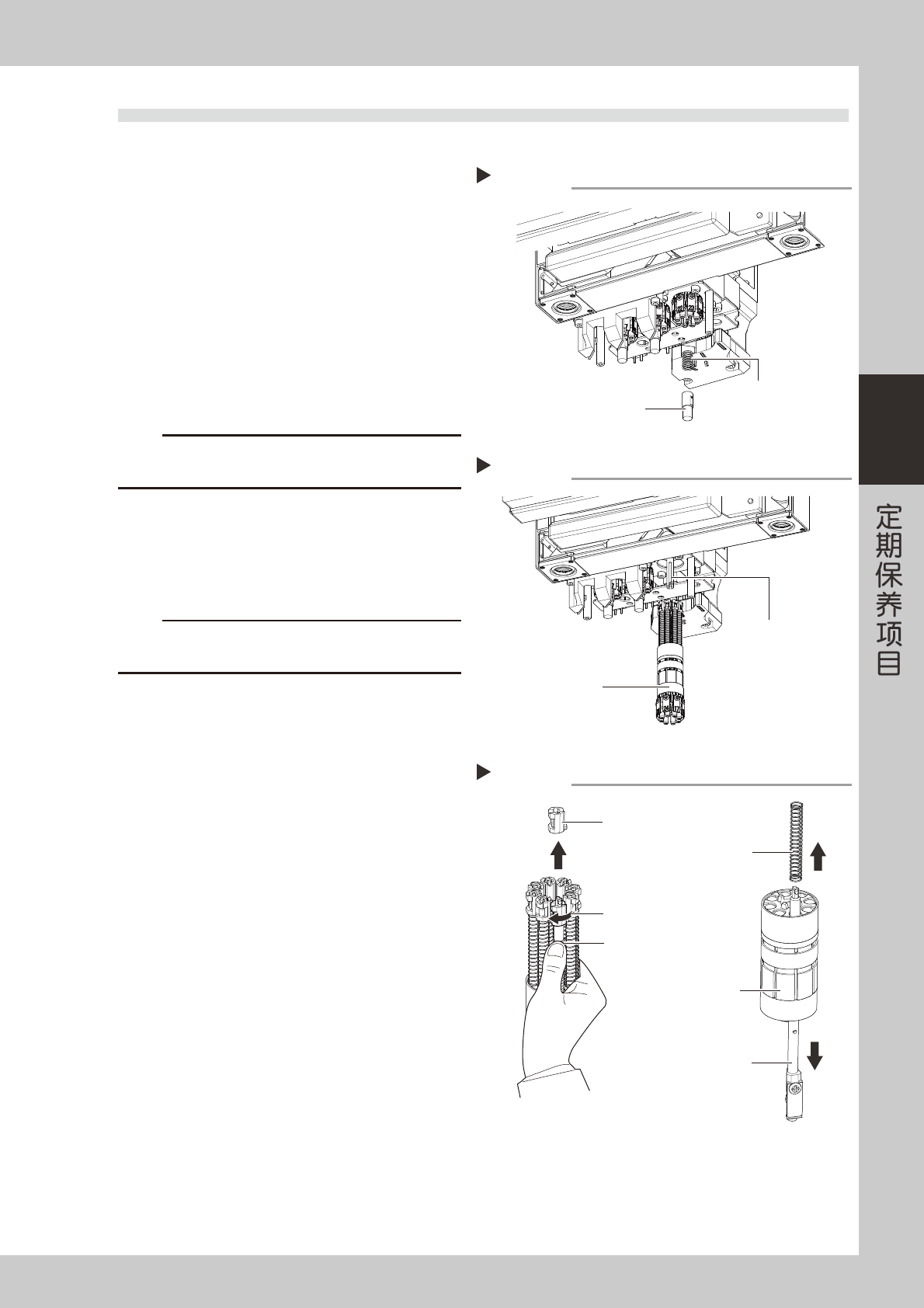

2.1 转塔部
虽然供气状态和实际运转时间会有所不同，但一般 3 个月左右需清洁 1 次转塔架与吸嘴轴。
2.1.1 转塔部的拆卸清洁
e
1
拆卸弹簧座。
1. 按下紧急停机按钮。
2. 如右图所示，将弹簧座边向上按边向右旋转。
3. 拆下弹簧座与弹簧。
55357-N5-10
2
拆卸转塔。
从贴装头上拔出转塔。
55358-N5-10
c
注意
‧
拔出转塔时，请勿触碰侧面视觉相机等的照明。
‧
务必给拆下的转塔部作上记号，以便再装回原来的位置。
3
拆卸固定块。
如右图所示，在按住弹簧的状态下将固定块旋转
90 度后，向上拔出。
55371-N5-00
c
注意
按住弹簧的手指请勿在中途松开，否则弹簧与固定块会被弹
出导致丢失。
4
拔出吸嘴轴与弹簧。
将所有吸嘴轴与弹簧从转塔架中拔出。
Step 1
拆卸弹簧座
弹簧座
弹簧
Step 2
拆卸转塔
转塔
主轴
拆卸固定块
Step 3
按住弹簧
弹簧
旋转90度
转塔架
吸嘴轴
固定块
