3-13 3 2.1 转塔部 虽然供气状态和实际运转时间会有所不同，但一般 3 个月左右需清洁 1 次转塔架与吸嘴轴。 2.1.1 转塔部的拆卸清洁 e 1 拆卸弹簧座。 1. 按下紧急停机按钮。 2. 如右图所示，将弹簧座边向上按边向右旋转。 3. 拆下弹簧座与弹簧。 55357-N5-10 2 拆卸转塔。 从贴装头上拔出转塔。 55358-N5-10 c 注意 ‧ 拔出转塔时，请勿触碰侧面视觉相机等的照明。 ‧ 务必给拆下的转塔部作…
3-12
3
2.每月
本章节，以点检 X 轴的滚珠丝杆、导轨以及线性标尺与 Y 轴的导轨以及线性标尺之后的清洁与加油为中心介绍每
月需保养的项目。点检要点与注意事项如下。
■ 点检要点
1. 滚珠丝杆和导轨上是否粘附有异物？
确认是否有芯片等粘附在滚珠丝杆和导轨上？
2. 滚珠丝杆和导轨的润滑油使用状态是否适当？
确认润滑油没有流出、飞溅现象，也没有变色和凝固。
e
3. 滚珠丝杆是否有异响？
在按下紧急停机按钮的状态下，用手推动 X 轴检查滚珠丝杆是否有异响。
处理方法
1.芯片等被夹入，是磨损滚珠丝杆和导轨的重要原因。如果有芯片或异物粘附，必须连同润滑油一并擦去或用镊子等除去。
2.参阅后述“清洁、加油”的内容添加润滑油。
3.如果进行了上述第 1. 及第 2. 的处理后仍然无法消除异响，请与 YAMAHA 或代理商联系。
■ 注意事项
w
警告
本贴片机有发生强磁场的部位，维修保养作业中不得不将身体伸入机器内作业时务必注意安全。有关强磁场的注意事项记载在书首
的“安全须知”中，务必仔细阅读。
c
注意
各轴的滚珠丝杆和导轨出现异响时，请与销售代理商或直接与 YAMAHA 联系。客户自行拆开清洁则不在保修范围内。
c
注意
为防止零部件遗失或掉入 Y 轴直线导轨部，务必在下方垫上方巾后再操作。
c
注意
有关润滑油的使用，请参阅第 1 章“2.4.2 加油工具、润滑油”中有关润滑油的使用注意事项。
3-13
3
2.1 转塔部
虽然供气状态和实际运转时间会有所不同，但一般 3 个月左右需清洁 1 次转塔架与吸嘴轴。
2.1.1 转塔部的拆卸清洁
e
1
拆卸弹簧座。
1. 按下紧急停机按钮。
2. 如右图所示，将弹簧座边向上按边向右旋转。
3. 拆下弹簧座与弹簧。
55357-N5-10
2
拆卸转塔。
从贴装头上拔出转塔。
55358-N5-10
c
注意
‧
拔出转塔时，请勿触碰侧面视觉相机等的照明。
‧
务必给拆下的转塔部作上记号，以便再装回原来的位置。
3
拆卸固定块。
如右图所示，在按住弹簧的状态下将固定块旋转
90 度后，向上拔出。
55371-N5-00
c
注意
按住弹簧的手指请勿在中途松开，否则弹簧与固定块会被弹
出导致丢失。
4
拔出吸嘴轴与弹簧。
将所有吸嘴轴与弹簧从转塔架中拔出。
Step 1
拆卸弹簧座
弹簧座
弹簧
Step 2
拆卸转塔
转塔
主轴
拆卸固定块
Step 3
按住弹簧
弹簧
旋转90度
转塔架
吸嘴轴
固定块
3-14
3

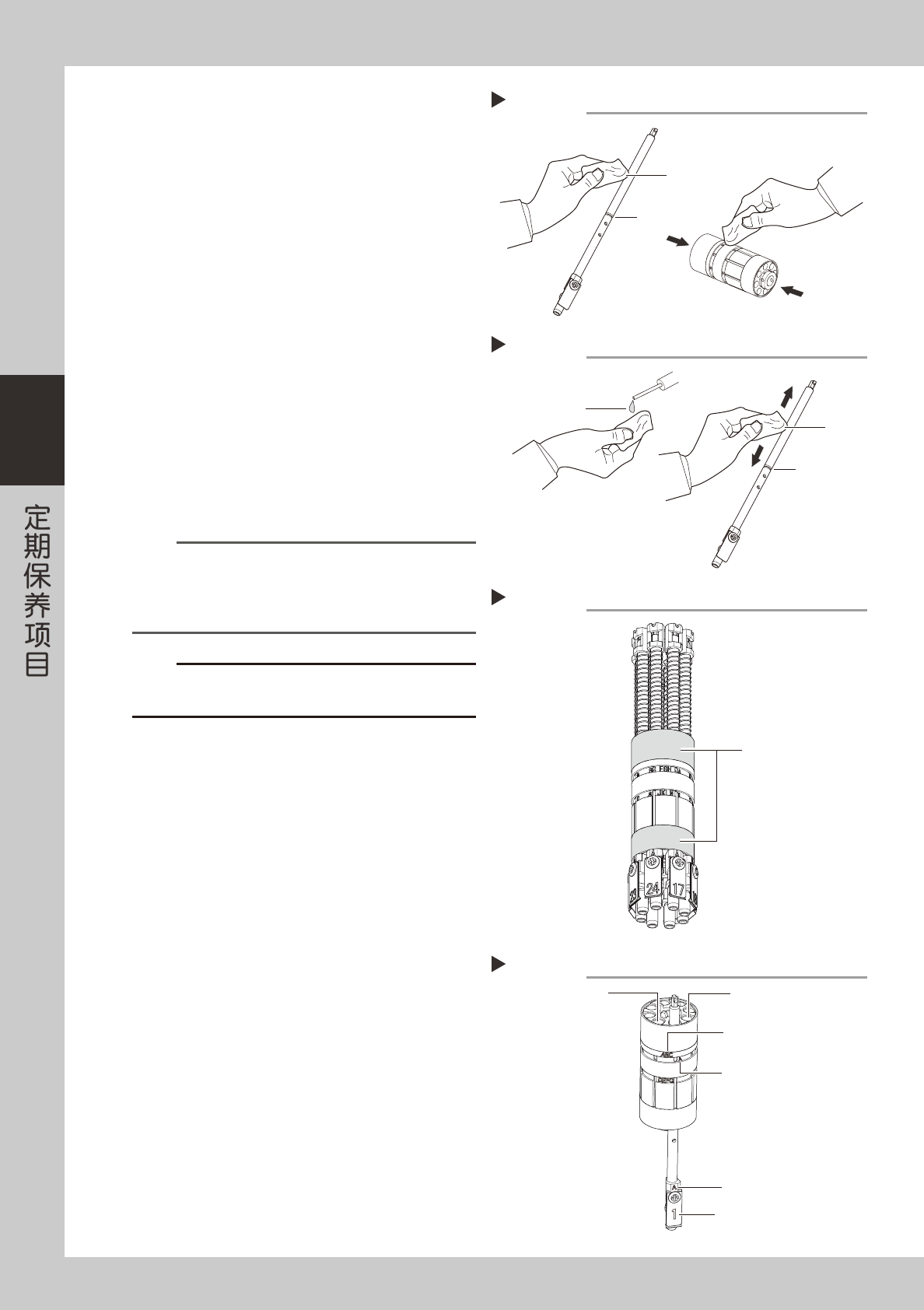

5
清洁吸嘴轴与转塔架。
1. 用无尘纸将吸嘴轴上的脏污擦拭干净。
2. 用无尘纸将转塔架的脏污擦拭干净。右图中箭
头所示的面也需擦拭干净。
3. 用喷气工具吹除弹簧上的尘屑。
55372-N5-00
6
给吸嘴轴加油。
1. 将无尘纸浸上涡轮机油后，涂抹在整个吸嘴轴
上。
2. 如果槽部积有多余的涡轮机油时，可稍加擦拭。
55373-N5-00
7
给转塔架涂抹润滑油。
在转塔架的右图所示灰色部位涂上薄薄一层润滑油
(LG2)。
553A3-N5-00
8
将吸嘴轴插入转塔架。
转塔架上刻有序列号。从序列号的右侧开始按弹簧
片上的刻印编号 (1、2、3......) 的顺序插入吸嘴轴。
参考
各个转塔的吸嘴轴编号 ：
转塔 1 ：1、2、3 〜 8
转塔 2 ：9、10、11 〜 16
转塔 3 ：17、18、19 〜 24
c
注意
请务必将吸嘴轴插回原位 ( 拆下的位置 )。转塔架与吸嘴轴的
等级刻印必须一致。否则，会导致动作不良或贴装精度不良。
55389-N5-00
9
固定吸嘴轴。
安装弹簧、固定块，固定吸嘴轴。
无尘纸
清洁吸嘴轴与转塔架
Step 5
槽部
无尘纸
给吸嘴轴加油
Step 6
槽部
涡轮机油
插入吸嘴轴
Step 8
序列号
(刻印)
等级刻印
等级刻印
弹簧片
(贴装头编号刻印)
2号贴装头
8号贴装头
给转塔架涂抹润滑油
Step 7
涂抹润滑油的位置
