3-17
3
6

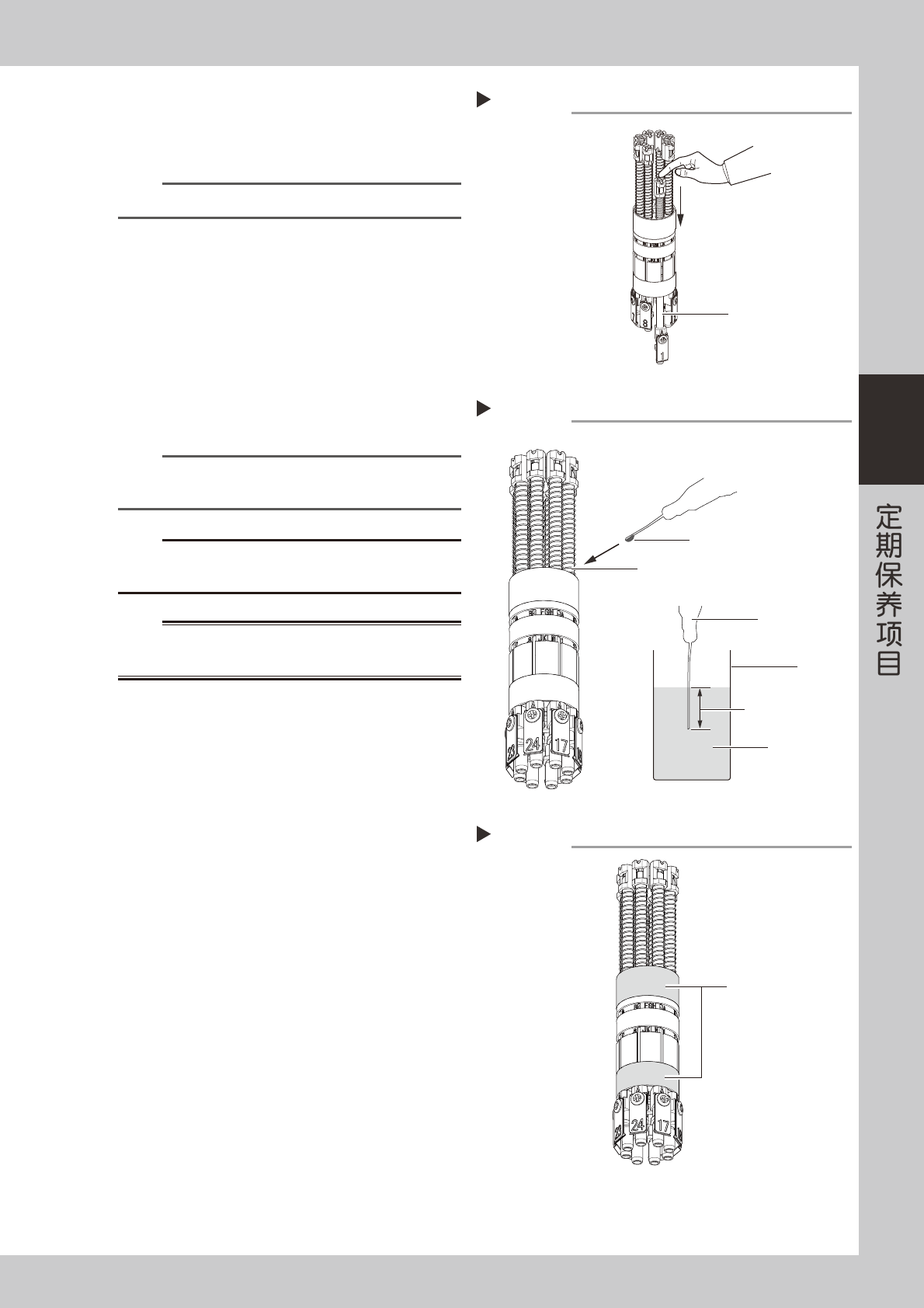

检查 IPA 的去除状态。
使吸嘴轴上下移动，检查 IPA 是否已完全去除。
553A8-N5-00
n
要点
若还残留有 IPA 时，请再次喷气吹除。
7
给弹簧部加油。
加油工具 ：加油用注油器 (KV8-M8870-00X)
使用的油 ：涡轮机油 (VG32)
1. 将注油器前端浸入涡轮机油中约 5 〜 10mm，
吸入适量涡轮机油 (2.3
µ
ℓ
/2mg) 之后，在右
图所示的加油位置滴入 1 滴油。
2. 上下移动吸嘴轴数次，使涡轮机油均匀浸入。
3. 按照相同方法给其它吸嘴轴加涡轮机油。
553A9-N5-00
n
要点
‧
若没有加油用注油器，可以用精密螺丝刀等滴入涡轮机油。
‧
若滴入的油过多，可以用不起尘的擦拭纸擦除。
c
注意
若吸嘴轴上下移动不顺畅，请按照本章前述“2.1.1 转塔部的
拆卸清洁”中介绍的方法进行清洁。
w
警告
请务必擦去多余的涡轮机油。若弹簧部的涡轮机油过多，生
产中可能会下滴黏附到产品上。
8
给转塔架涂抹润滑油。
在转塔架的右图所示灰色部位涂上薄薄一层润滑油
(LG2)。
553B0-N5-00
检查IPA的去除状态
Step 6
吸嘴轴
给弹簧部加油
Step 7
5〜10mm
涡轮机油 (1滴)
加油用注油器
加油位置
容器
涡轮机油
涂抹润滑油
Step 8
涂抹润滑油的位置
3-18
3
9
调整主轴切槽的朝向。
如右图所示，将转塔安装用夹具对准主轴插入之后
转动，使主轴的切槽朝向正面 ( 从正下方看时，主
轴切槽为时钟 12 点时的位置 )。
55395-N5-00
0
安装转塔安装用夹具。
将转塔安装用夹具的切槽对准转塔的定位针插入，
使夹具上的“F”字母正好位于起始贴装头与末尾
贴装头之间。
55396-N5-00
q
将转塔安装在主轴上。
使转塔安装用夹具上的“F”字母对齐主轴切槽之后，
插入转塔。
55397-N5-00
w
拔出转塔安装用夹具。
e
安装弹簧座。
按照与 Step1 相反的步骤安装弹簧座。
r
确认转塔的安装状态。
用手将转塔向左右两个方向各旋转 1 周。如果旋转
过程中被挂时，必须再次拔出转塔。确认固定块的
位置之后，再次从 Step9 开始重新安装转塔。
调整主轴切槽的朝向
Step 9
主轴切槽
转塔安装用夹具
插入夹具
Step 10
定位针
起始贴装头
末尾贴装头
切槽
安装转塔
Step 11
主轴切槽
“F”刻印
3-19
3
2.2 X 轴部
下面，介绍 X 轴的点检、清洁、加油方法。关于加油位置与加油方式，请参阅第 5 章“加油位置一览”。加油之前，
先准备润滑油枪 ( 标准枪嘴和弯折型枪嘴 ) 与指定的润滑油 (NSL)。
2.2.1 X 轴滚珠丝杆的清洁与加油 (4 梁机型 )
1
进行作业前的准备。
e
1. 将易受磁场影响的手表、ID 磁卡等随身物品全部取出。
2. 按下紧急停机按钮，使贴片机进入紧急停机状态。
3. 将料车从贴片机上卸下。
4. 将方巾垫在 Y 轴直线导轨和顶板上。
2
拆卸防止润滑油飞溅用的护盖。
拆卸 X 轴的防止润滑油飞溅用护盖。
1. 用十字螺丝刀拆下护盖 ( 贴片机中央 ) 的固定
螺钉。
2. 将护盖从贴片机中央抽出。
55311-N5-00
参考
安装 X 轴的防止润滑油飞溅用护盖时，按与上述相反的步骤
安装。电机侧的护盖前端为插入式。
3
擦拭滚珠丝杆。
1. 用移动把手将贴装头移至一端。
2. 用无尘纸 ( 清洁室用 ) 等擦去滚珠丝杆的脏污
润滑油和尘屑。
3. 再将贴装头移至另一端后，擦拭滚珠丝杆的另
一端。
55312-N5-00
c
注意
仔细擦拭包括螺旋沟槽部在内的滚珠丝杆全杆，并确认没有
尘屑残留。
拆卸防止润滑油飞溅用的护盖
Step 2
护盖
护盖固定螺钉
擦拭滚珠丝杆
Step 3
无尘纸
滚珠丝杆
