1-6 1 ■ 易耗件 ( 选购件 ) 名称 配件名 配件编号 备注 720X 系列 标准吸嘴 NOZZLE, 7202A ASSY KMB-M7720-A0X 0402 专用 NOZZLE, 7203A ASSY KMB-M7730-A0X 0603 NOZZLE, 7204A ASSY KMB-M7740-A0X 1005 NOZZLE, 7205A ASSY KMB-M7750-A0X 1608 NOZZLE, 7206A ASS…
1-5
1

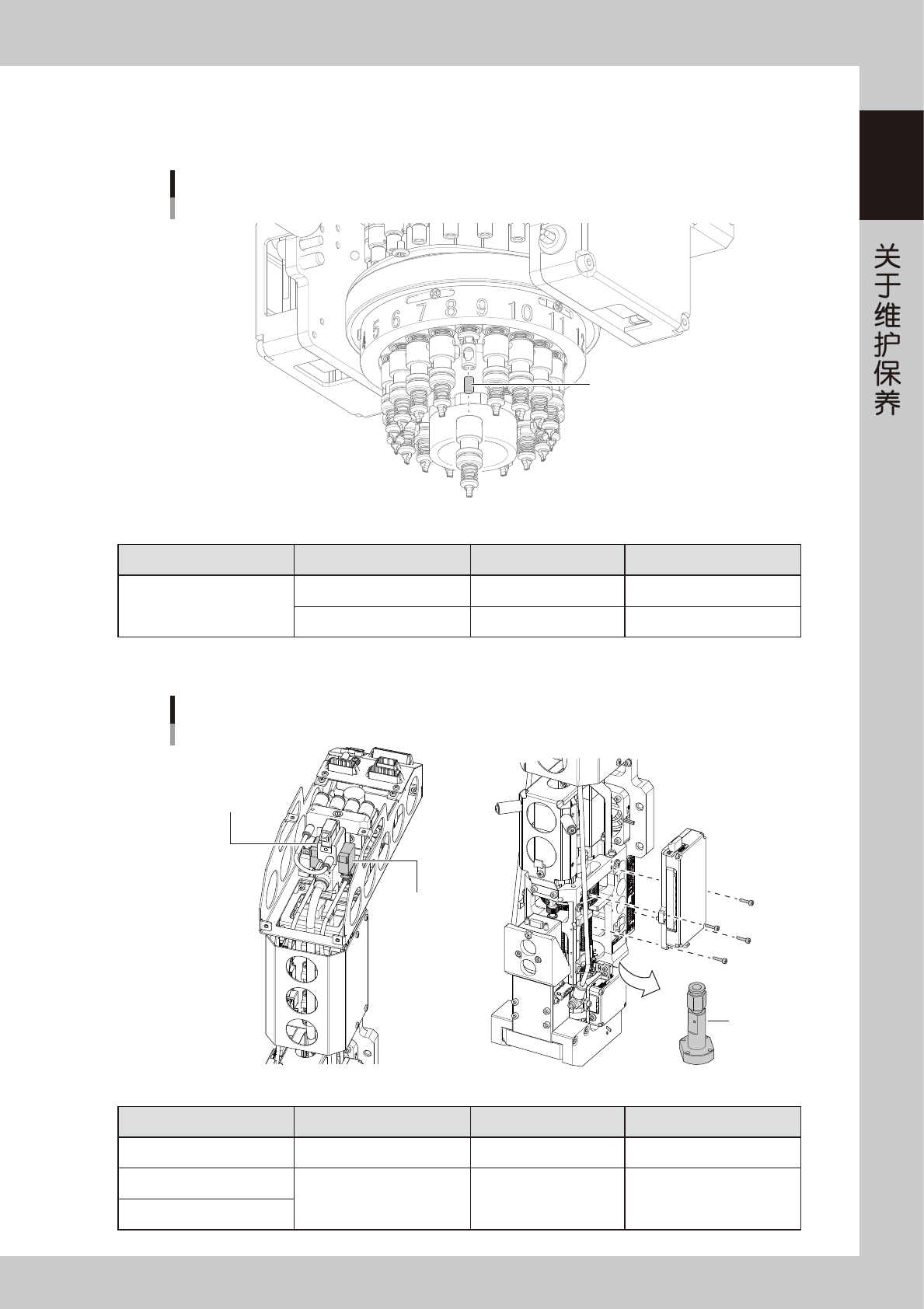

2.1.2 RS 贴装头组
■ 易耗件 ( 随机附件 )
易耗件 (RS贴装头)
随即附件
空气滤芯
55101-N9-00
名称 配件名 配件编号 备注
空气滤芯
FILTER KMB-M7070-00X
1个
FILTER 1000PCS. KMB-M3857-01X
1,000 个
■ 易耗件 ( 选购件 )
易耗件 (RS贴装头)
选购件
密封部件
压杆1的排气电磁阀
压杆2的排气电磁阀
55102-N9-00
名称 配件名 配件编号 备注
密封部件
PACKING ASSY KMB-M70SP-00X
RS 贴装头真空管的易耗件
压杆 1 的排气电磁阀
VALVE KMB-M7055-00X
压杆 2 的排气电磁阀
1-6
1

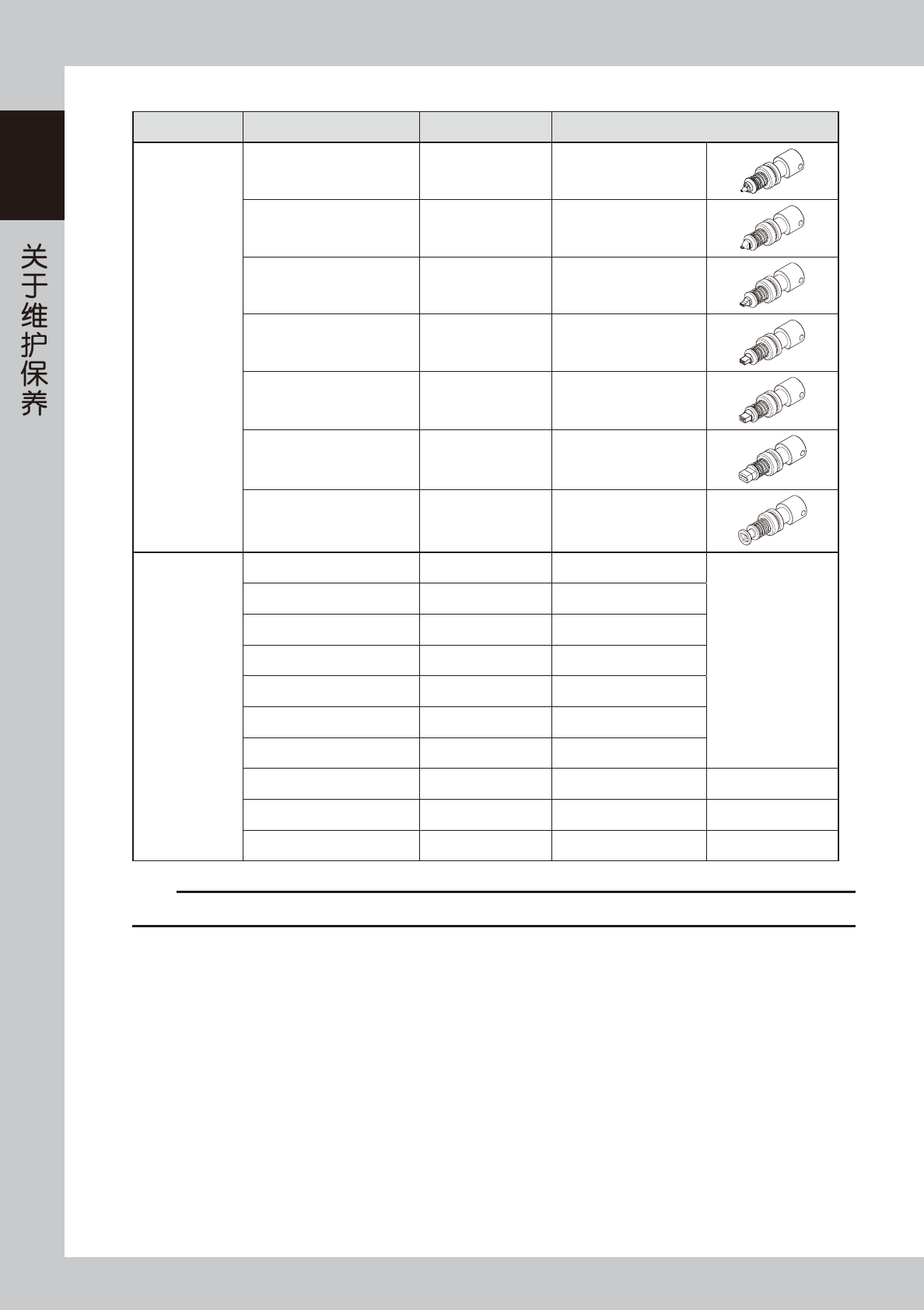

■ 易耗件 ( 选购件 )
名称 配件名 配件编号 备注
720X 系列
标准吸嘴
NOZZLE, 7202A ASSY KMB-M7720-A0X 0402 专用
NOZZLE, 7203A ASSY KMB-M7730-A0X 0603
NOZZLE, 7204A ASSY KMB-M7740-A0X 1005
NOZZLE, 7205A ASSY KMB-M7750-A0X 1608
NOZZLE, 7206A ASSY KMB-M7760-A0X 2012
NOZZLE, 7207A ASSY KMB-M7770-A0X 3016、3225
NOZZLE, 7208A ASSY KMB-M7780-A1X SOP 等
其它
BODY, NOZZLE 7202 KHY-M77A1-00X 7202A 用
仅限吸嘴前端部
NZL. 311/7203 KHY-M7711-04X 7203A 用
NZL. 312/7204 KHY-M7721-03X 7204A 用
NZL. 302/7205 KHY-M7721-05X 7205A 用
NZL. 313/7206 KHY-M7731-03X 7206A 用
BODY,NOZZLE 7207 KMB-M7771-00X 7207A 用
BODY, NOZZLE 7208 KHY-M7741-00X 7208A 用
SPRING KHN-M7714-00X 7201A 〜 7208A 用
NEEDLE PIN 90990-19J019 直径为 0.7mm
O-RING KMB-M7716-00X 固定锁定针用的 O 型圈
c
注意
本书中所记载的为发行时的配件 ( 配件编号 )。配件编号有不经预告就变更的情况。订购时，请务必确认是否为最新编号。
1-7
1

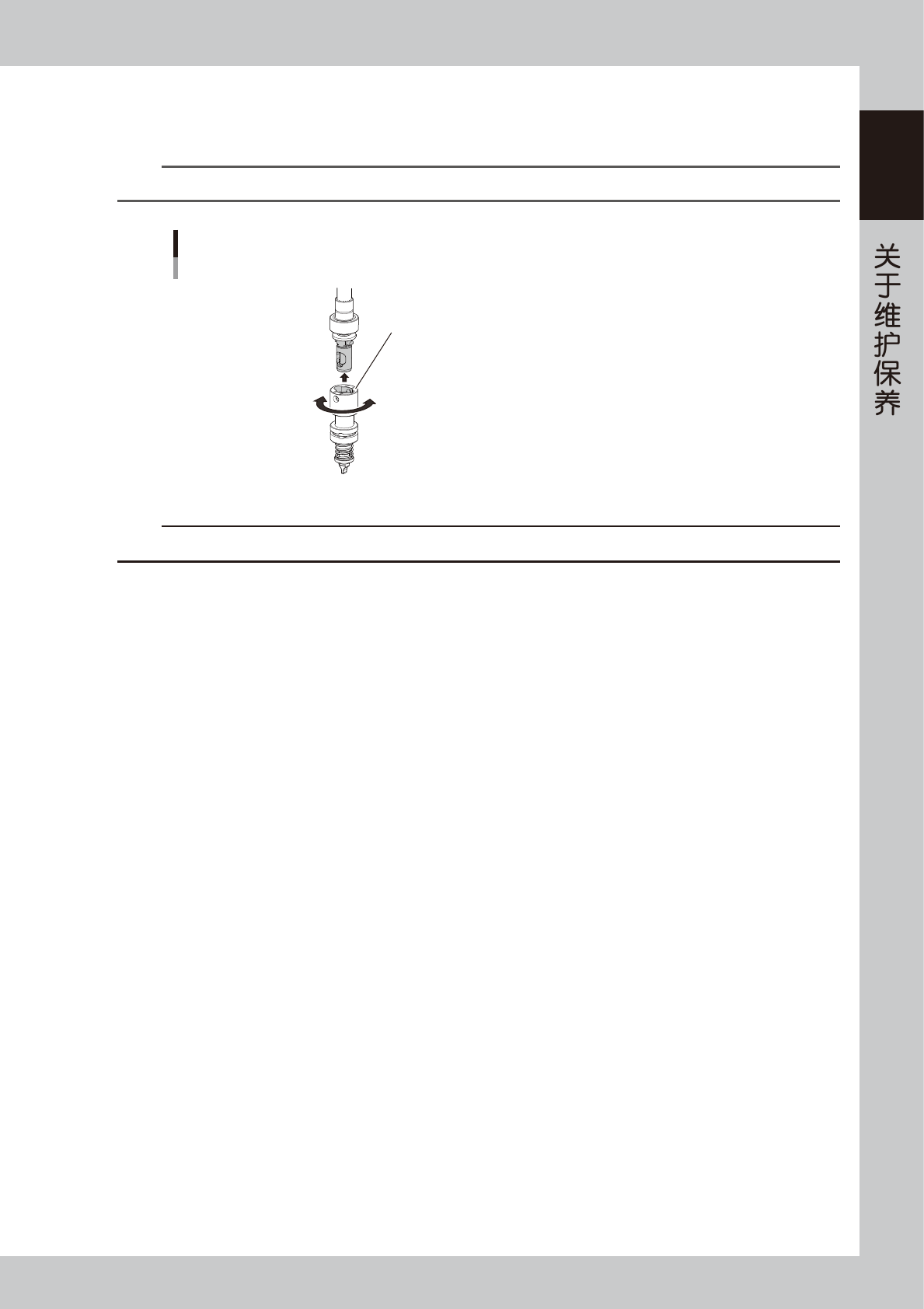

■ RS 贴装头吸嘴的安装
1.确认吸嘴孔的形状之后插入吸嘴轴。
2.将吸嘴向右旋转 90 度固定。
参考
拆卸吸嘴时，按照与安装时相反的步骤拆卸。
RS贴装头
安装吸嘴
确认吸嘴孔的形状
55103-N9-00
c
注意
用手拆卸吸嘴时，请务必参照后述第 3 章“2.6.1 使 RS 贴装头吸嘴轴下降的方法”，用手使 Z 轴下降之后拆下吸嘴。
