3-38 3 3.2.3 真空切换部 ( 机械阀 ) 的清洁与加油 RS 贴装头单元是通过各个贴装头中的机械阀上下移动来切换吸气、排气的。该机械阀需约 3 个月进行 1 次清洁与 加油。机械阀使用专用的润滑油 (GREASE 30G KMB-M3854-00X)。 1 进行作业前的准备。 e 1. 将易受磁场影响的手表、ID 磁卡等随身物品全部取出。 2. 按急停按钮，打开贴片机的安全机盖。 3. 将料车从贴片机上卸下。 4. 将贴装头…
3-37
3
5
将加油工具对准贴装头插入。
如右图所示，将加油工具蘸有润滑油的一面朝上对
准 RS 贴装头插入。
6
使润滑油遍布。
1. 将加油工具转动 2 圈左右。
2. 取下加油工具之后，用手转动 R 齿轮，使润滑
油遍布。
n
要点
转动 R 齿轮，吸嘴轴会不停转动，请务必边目视确认边转动。
7
再次涂抹润滑油。
按照 Step3
～
6 的步骤再次涂抹润滑油，并目视确
认吸嘴轴整个前端部已涂抹了润滑油。
8
擦去其它部位粘附的润滑油。
1. 用棉棒擦去吸嘴轴根部堆积的润滑油。
2. 用清洁擦拭纸或无尘擦拭纸擦去扩散板等上面
粘附的润滑油。
3. 用无尘擦拭纸等擦干净加油工具上粘附的润滑
油并进行清洁之后，盖上盖子存放。
c
注意
请勿使用乙醇等溶剂擦拭扩散板。否则，扩散板的涂层会被
腐蚀脱落。
插入加油工具
Step 5
将加油工具插入到位
553E3-N9-00
使润滑油遍布
Step 6
转动R齿轮使润滑油遍布
553E4-N9-00
擦去其它部位粘附的润滑油
Step 8
擦去吸嘴轴根部与扩散板等部位
粘附的润滑油
553E5-N9-00
3-38
3

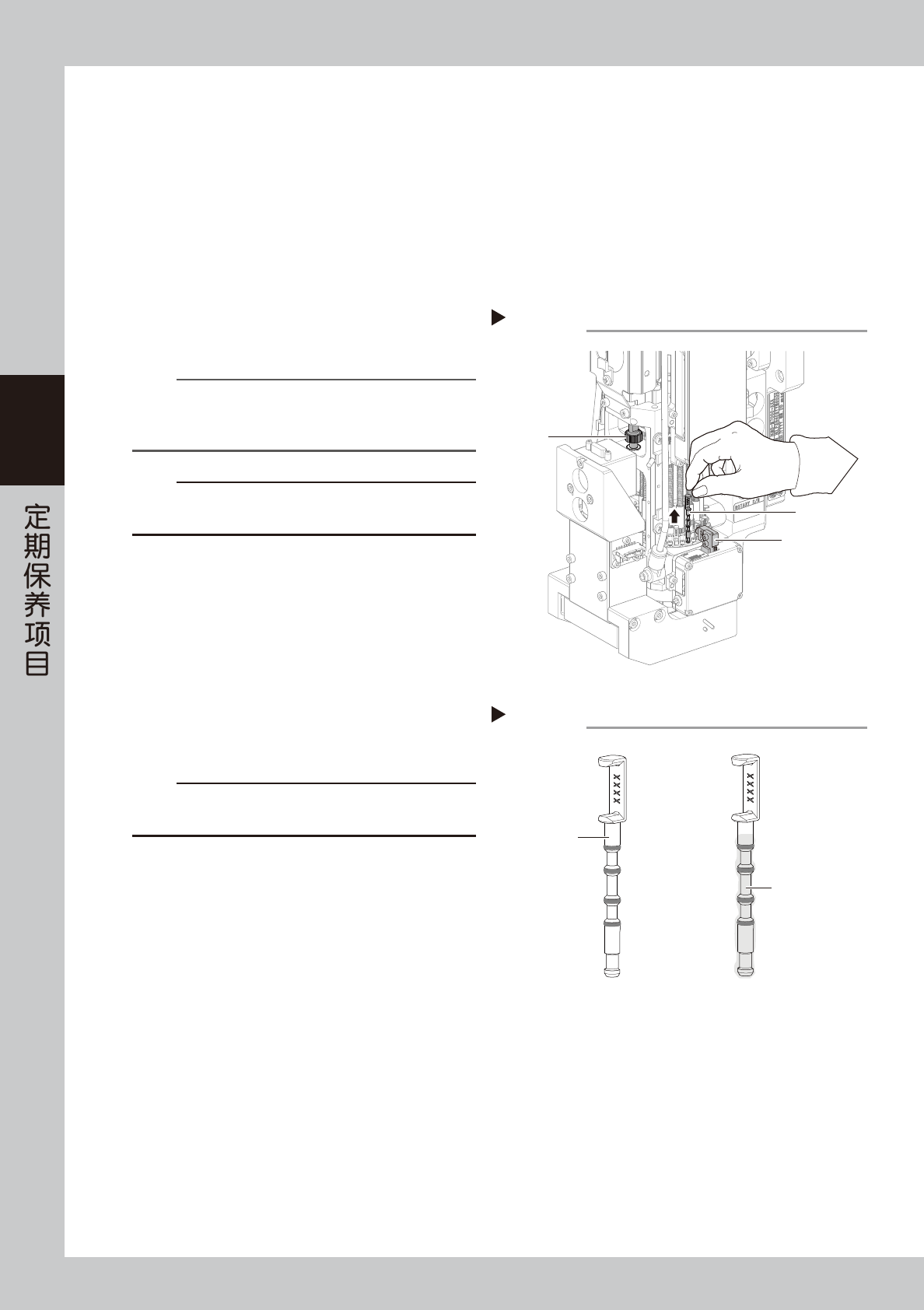

3.2.3 真空切换部 ( 机械阀 ) 的清洁与加油
RS 贴装头单元是通过各个贴装头中的机械阀上下移动来切换吸气、排气的。该机械阀需约 3 个月进行 1 次清洁与
加油。机械阀使用专用的润滑油 (GREASE 30G KMB-M3854-00X)。
1
进行作业前的准备。
e
1. 将易受磁场影响的手表、ID 磁卡等随身物品全部取出。
2. 按急停按钮，打开贴片机的安全机盖。
3. 将料车从贴片机上卸下。
4. 将贴装头单元移到便于清洁机械阀的位置之后，将方巾垫在下方。
2
抽出机械阀。
用手指捏住机械阀的上侧向上提起取出。
n
要点
若对象机械阀在难以抽出的位置时，请参照本章前述“2.6.1
使 RS 贴装头吸嘴轴下降的方法”转动转塔之后，再抽出机械
阀。此外，用手转动 R 轴齿轮也可以使整个转塔转动。
c
注意
请务必将机械阀完全抽出。若在抽出一半就转动转塔，可能
会与 V 轴 ( 机械阀上下轴 ) 发生干扰。
3
清洁机械阀。
用无尘擦拭纸擦去机械阀上黏附的脏污润滑油与尘
屑。
4
涂抹润滑油。
用手指将机械阀专用润滑油在机械阀表面均匀地涂
抹薄薄的一层。
5
将机械阀装回原位。
将机械阀插入原来的位置，务必插入到位。
c
注意
请务必将机械阀插入到位。若插入不到位就转动转塔，可能
会与 V 轴 ( 机械阀上下轴 ) 发生干扰。
6
继续对其它机械阀进行清洁与加油。
对其它机械阀也按照 Step2 〜 5 的步骤进行清洁与
加油。
抽出机械阀
Step 2
机械阀
R轴齿轮
V(Valve)轴
55387-N9-00
涂抹润滑油
Step4
润滑油涂抹范围
机械阀
55388-N9-00
3-39
3

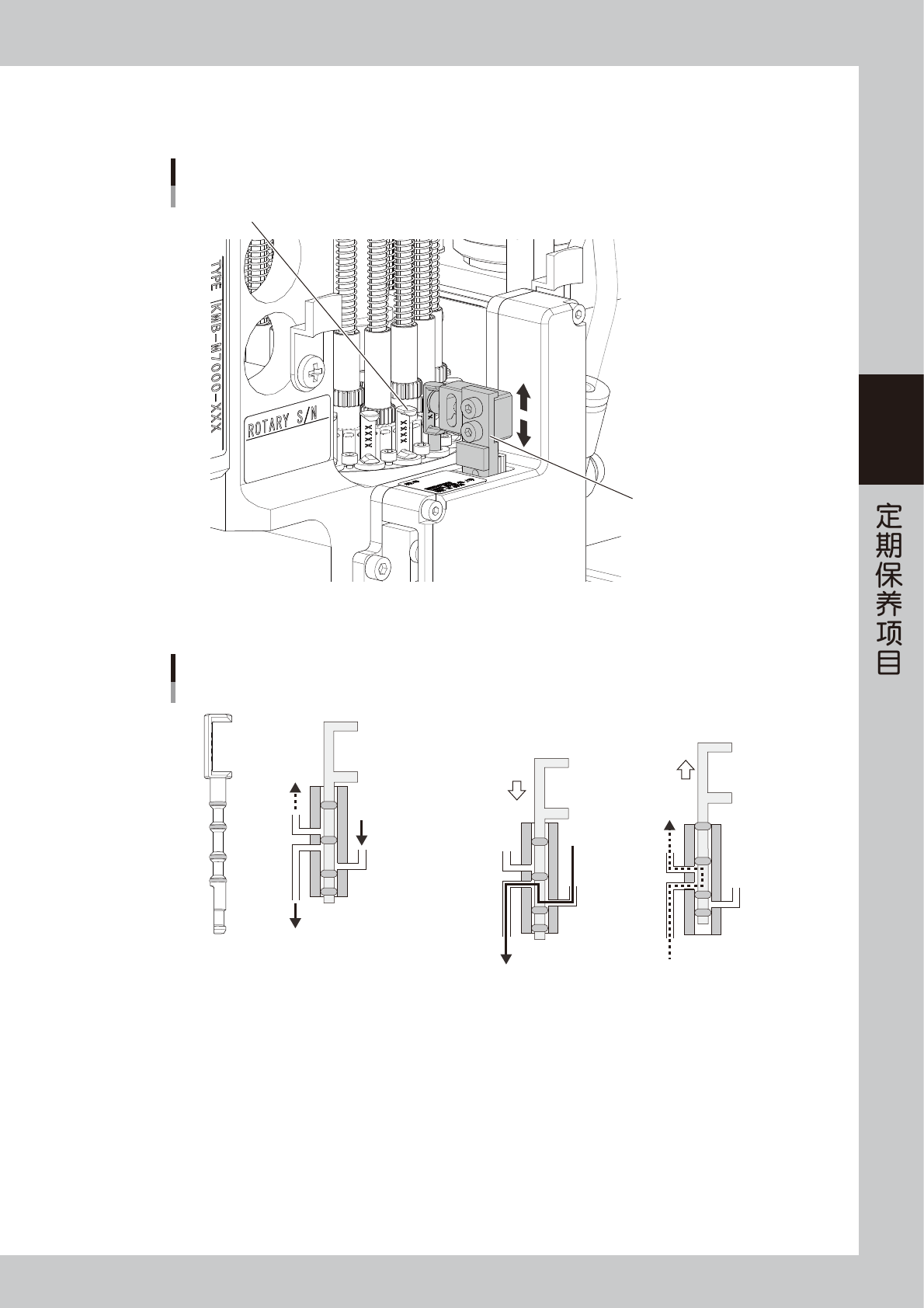

■ 通过机械阀进行吸气、排气的方法
通过 RS 贴装头单元左右的 V 轴上下移动，带动机械阀上下移动。
由V轴带动机械阀上下移动
机械阀
由V轴带动机械阀上下移动
553E6-N9-00
RS 贴装头单元是通过各个贴装头中的机械阀的上下移动来切换吸气、排气的。
机械阀
到吸嘴轴
排气
吸气
机械阀下降时
机械阀上升时
排气
吸气
553E7-N9-00
